PF1B

ФОТО-КАМЕРА ДЛЯ БПЛА

PF1B - дизайн-проект камеры, предназначенной для аэрофотосъемки и картографирования с БПЛА.

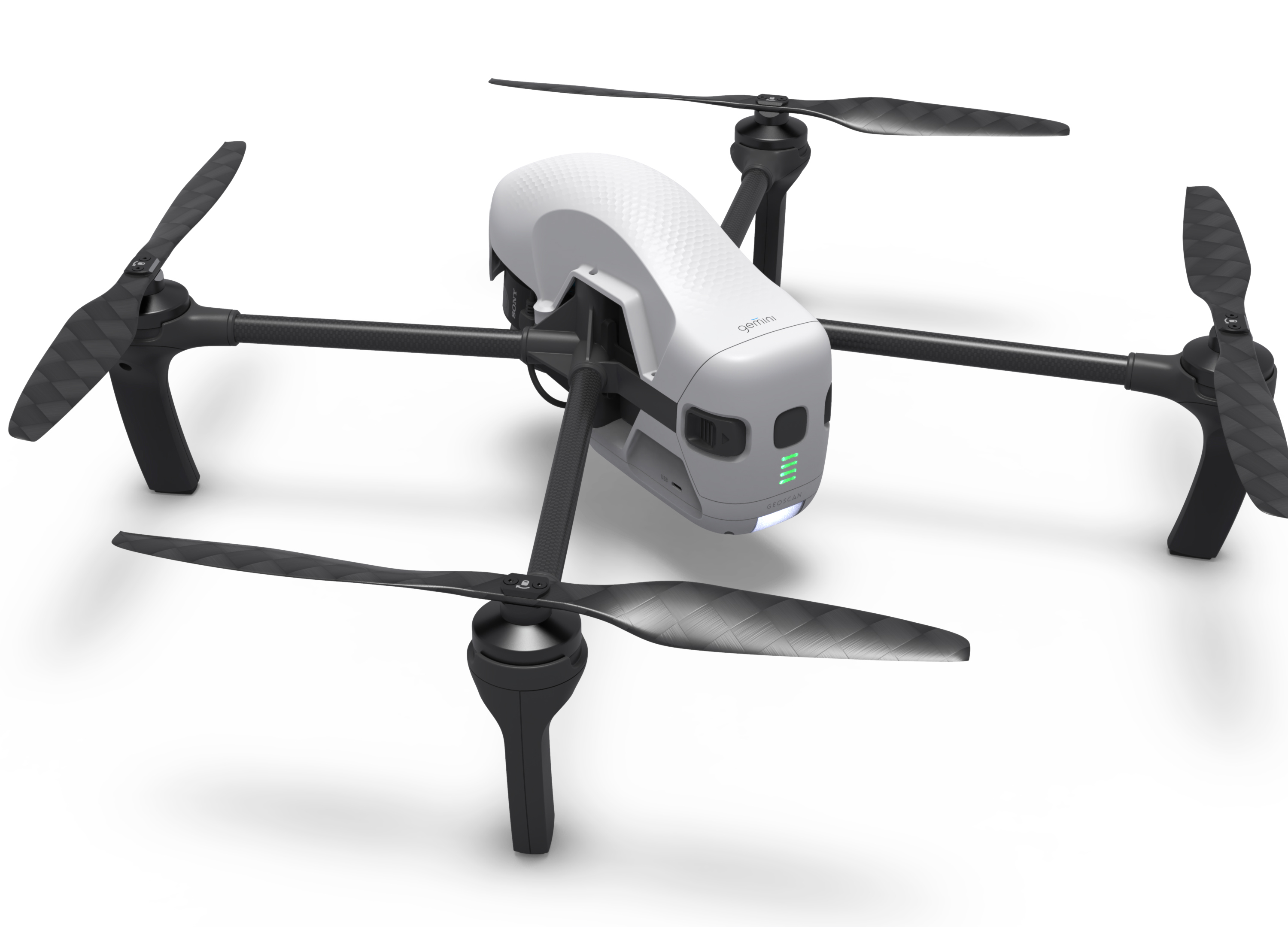

Она отличается эргономичным дизайном, совместимостью с квадрокоптером Geoscan Gemini и возможностью наклона камеры до 48 градусов.

КЛИЕНТ   GEOSCAN            УСЛУГА  ПРОМЫШЛЕННЫЙ ДИЗАЙН            ССЫЛКА  WWW.GEOSCAN.RU       ГОД 2023

ЗАДАЧА

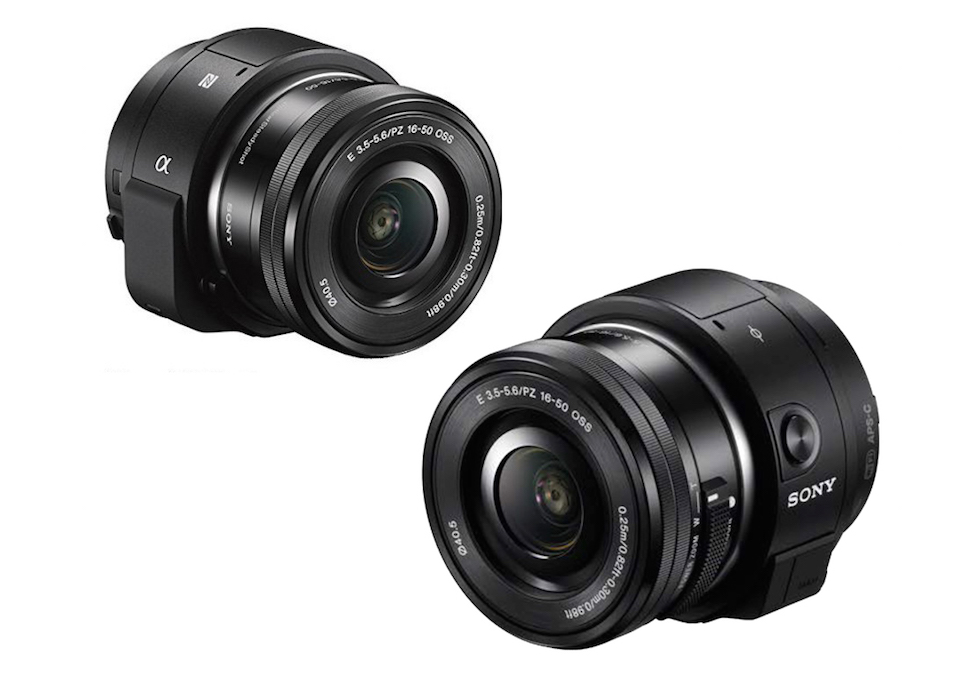

Целью было разработать новый корпус для аэрофотокамеры на основе компонентов Sony a5100, уделив особое внимание эстетике, эргономике и функциональности. Основная проблема заключалась в том, что внутренние компоненты камеры нельзя было модифицировать.

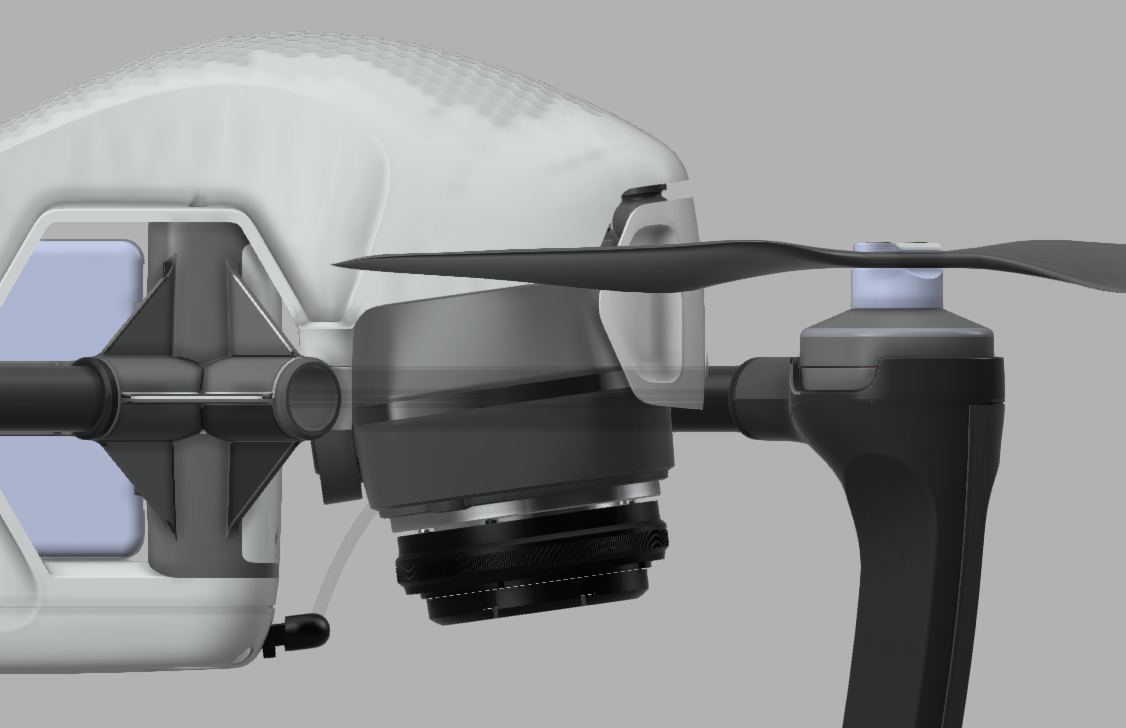

Несмотря на это ограничение, было необходимо разработать конструкцию, которая позволяла бы камере поворачиваться на 48 градусов в пределах существующего строго ограниченного пространства, изначально не предназначенного для такого перемещения. Это решение должно было обеспечить механическую устойчивость при эксплуатации беспилотника, точную регулировку наклона (24°/48°) и полную совместимость с системой крепления квадрокоптера Geoscan Gemini.

КОНЦЕПЦИЯ

Из-за сложности задачи мы решили разработать только одну концепцию, отвечающую всем ключевым критериям, с дальнейшим планом ее доработки и улучшения, если она будет одобрена.

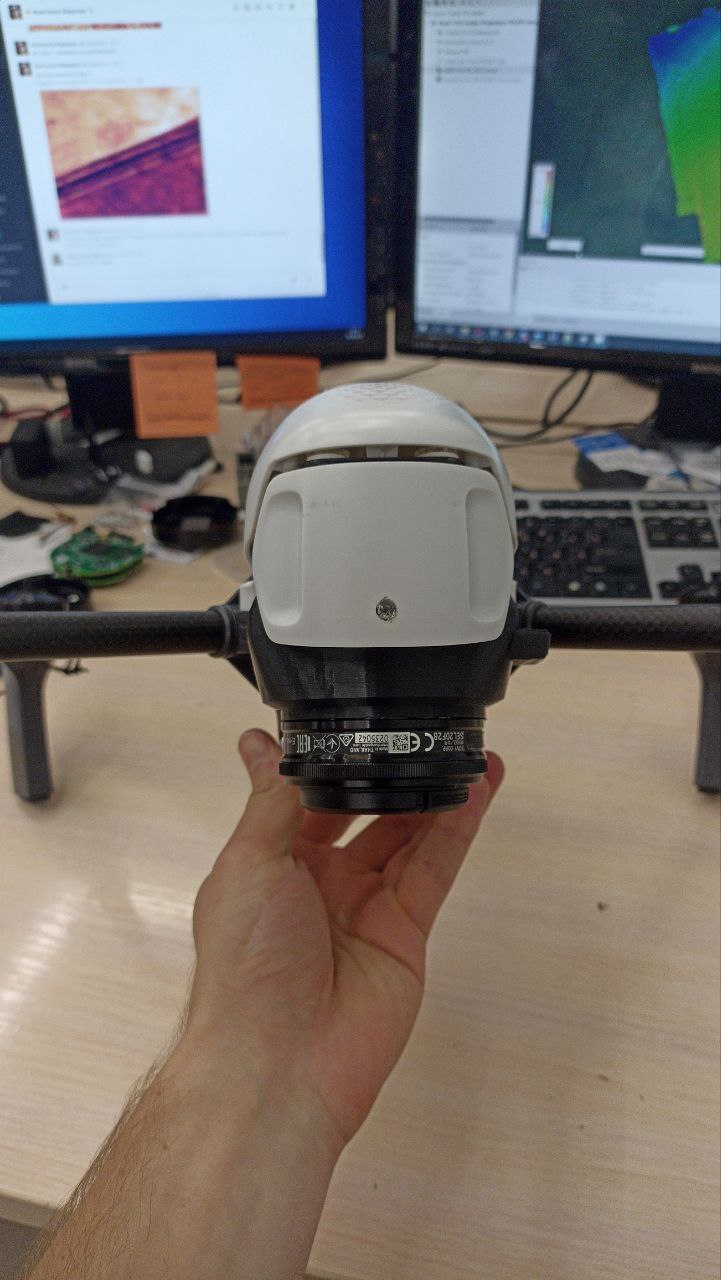

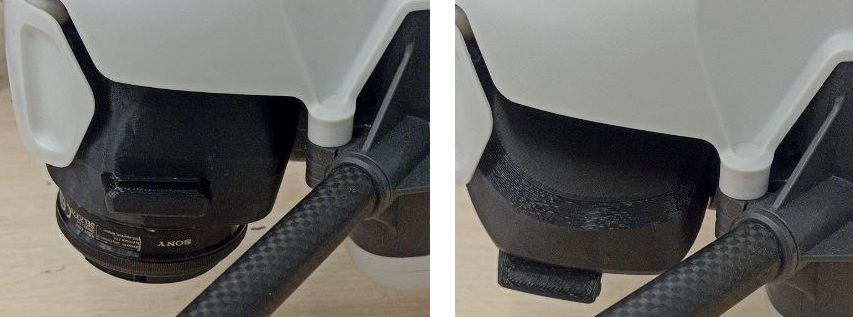

Компания Geoscan распечатывает макет и утверждает концептуальный дизайн, предоставляя ряд предложений по дальнейшей детализации и упрощению процесса сборки.

ДЕТАЛИЗАЦИЯ​​​​​​​

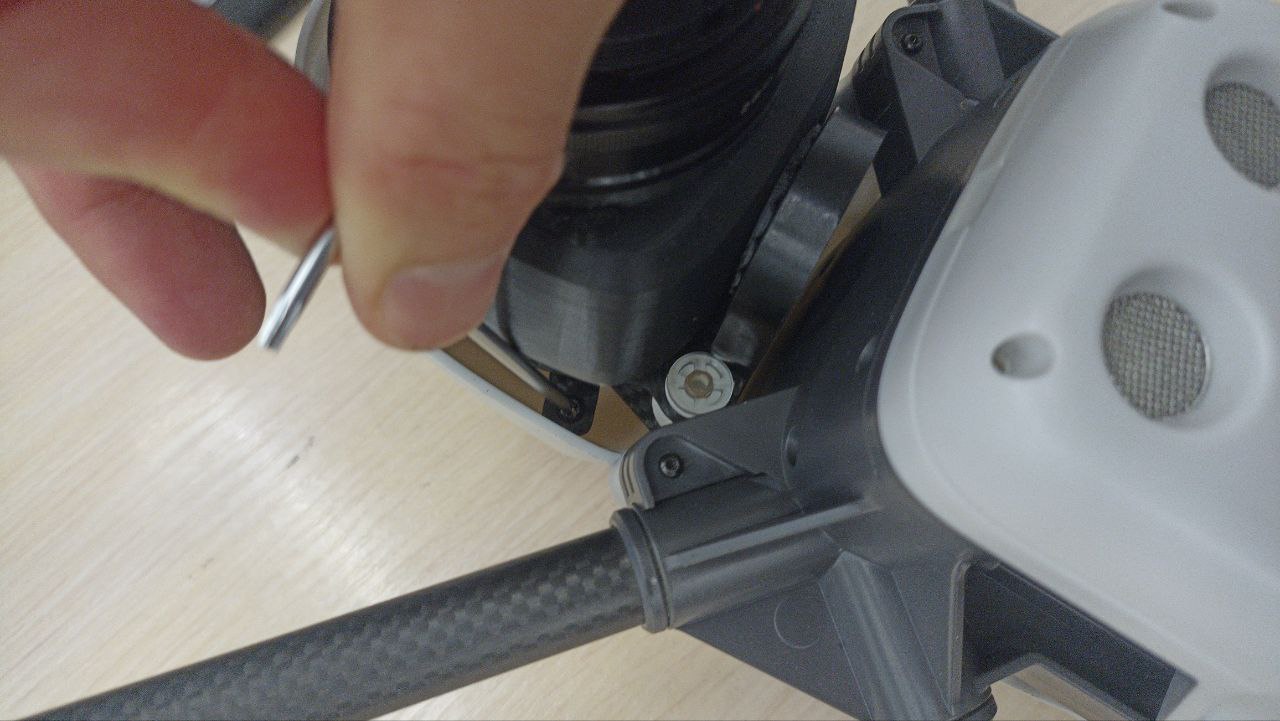

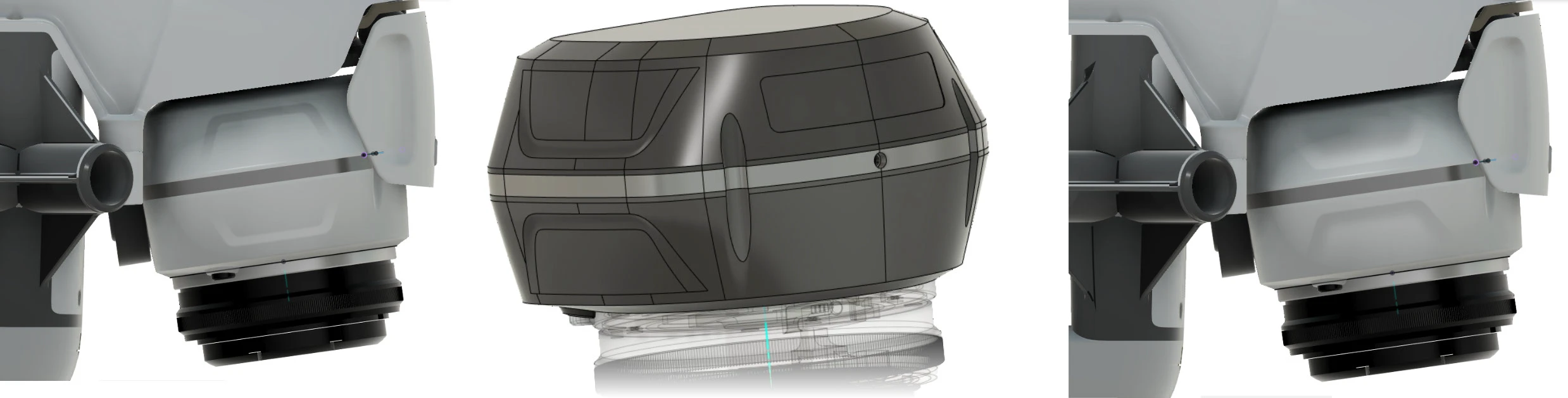

Добавляем углубления, предназначенные для того, чтобы отвертка легко проходила между камерой и передним экраном вертолета.

А также декоративные детали на боковые поверхности, сохранив те, которые предназначены для поддержки геометрии, уже используемой в вертолете.

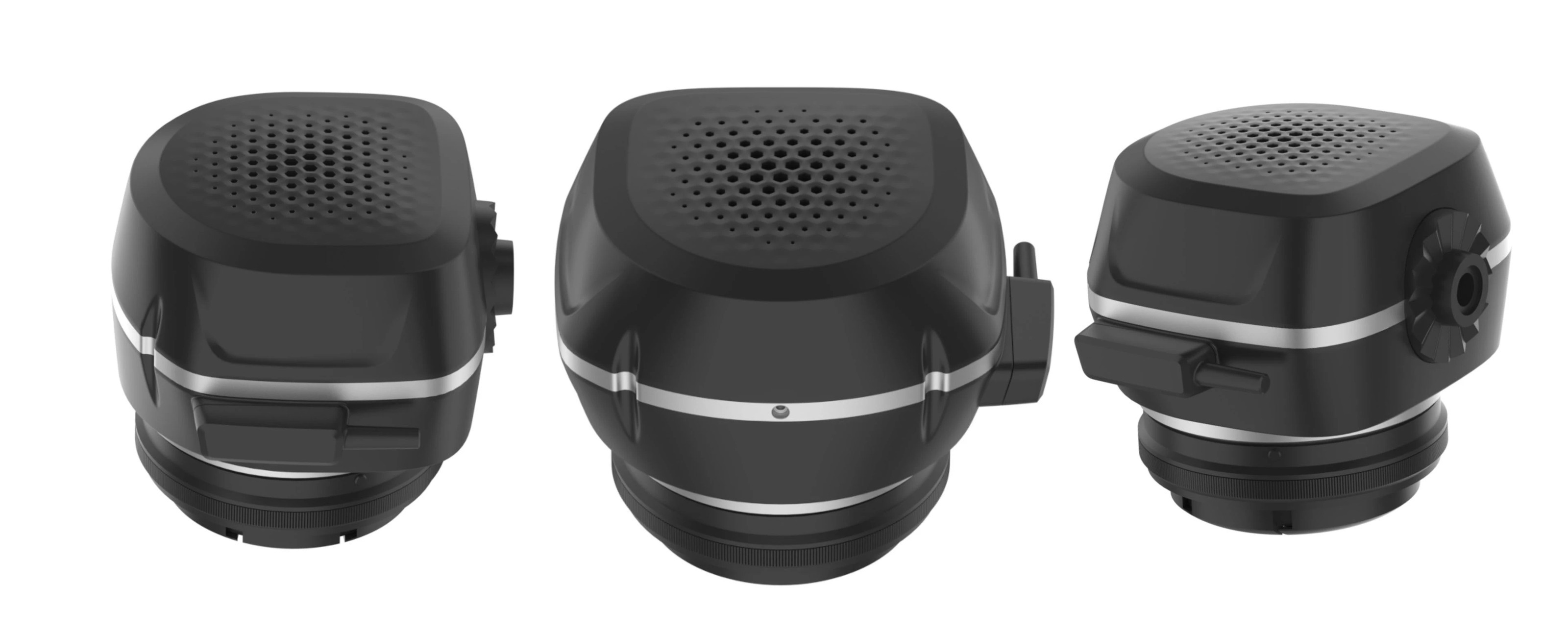

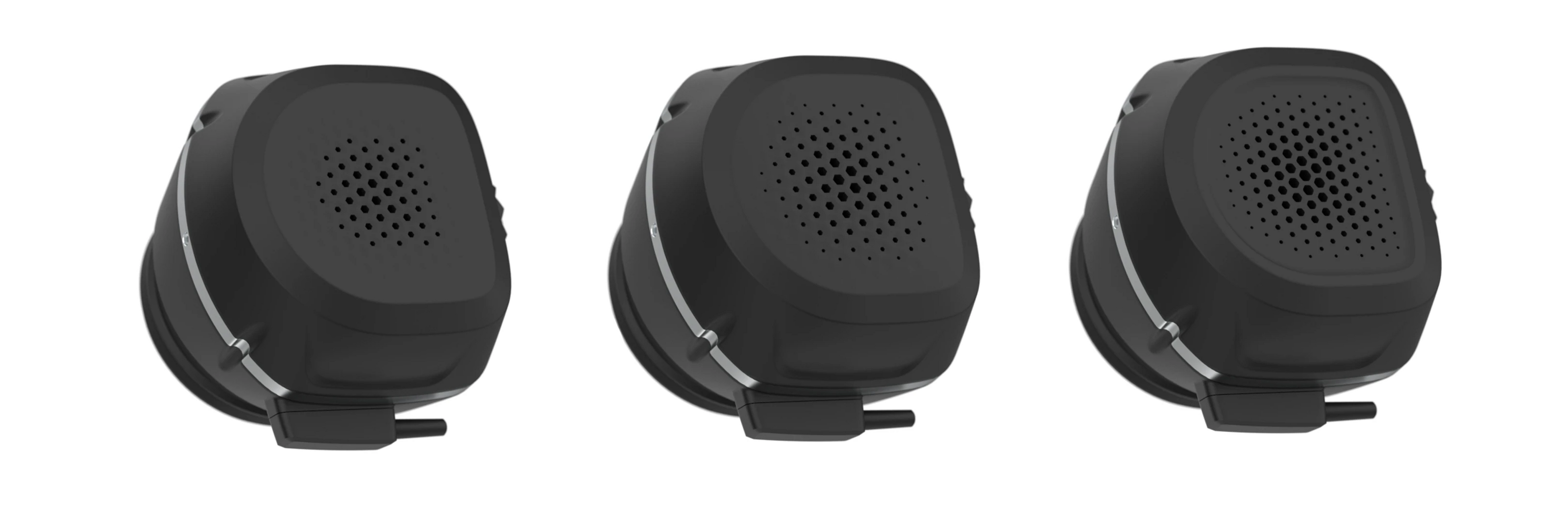

Экспериментируем с вентиляцией верхней поверхности, используя параметрическую схему, заданную с помощью Grasshopper.

Выбирайем оптимальное решение с заметным рисунком в виде мяча для гольфа и функциональной перфорацией, обеспечивающей достаточную циркуляцию воздуха.

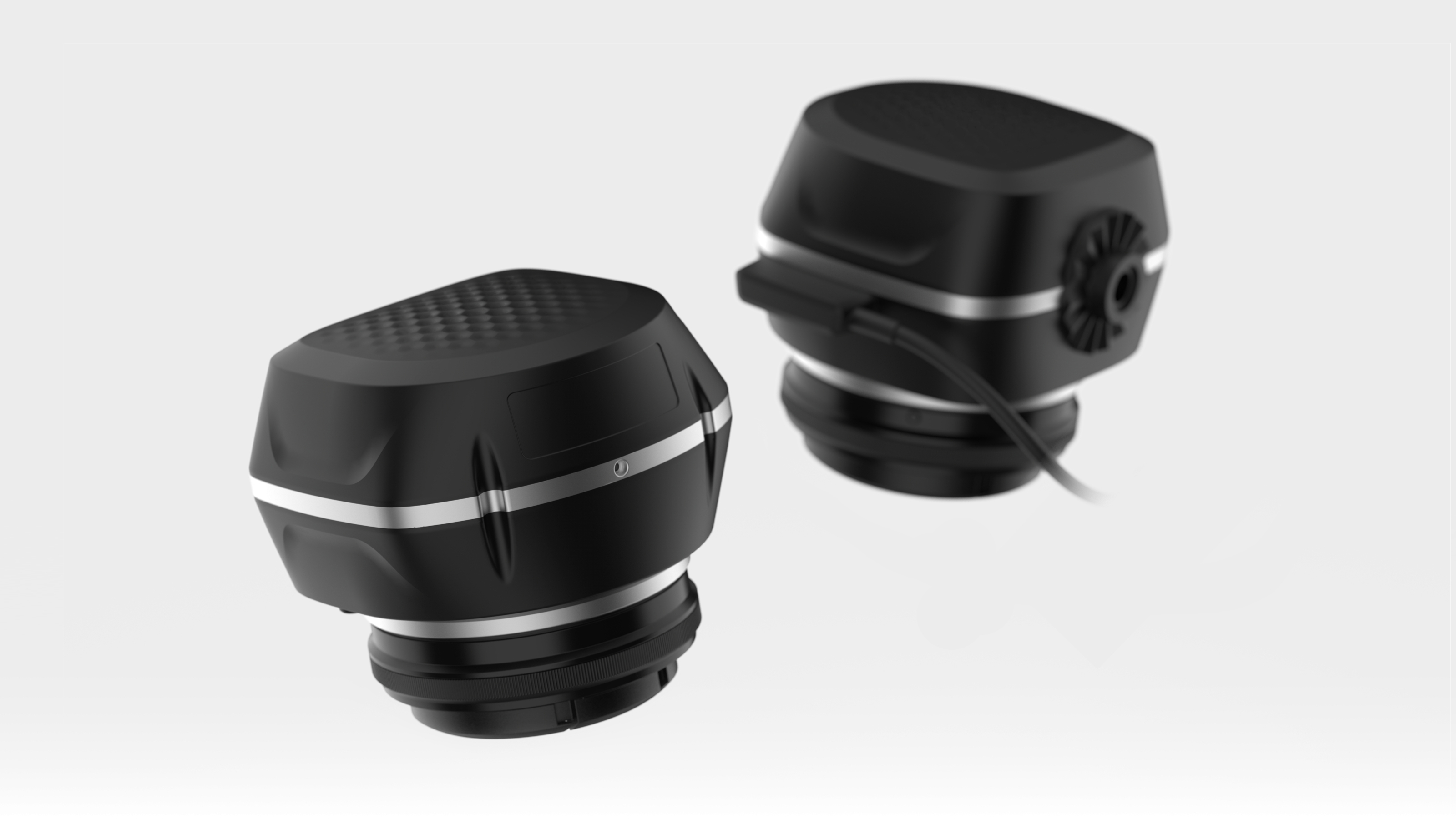

РЕЗУЛЬТАТ

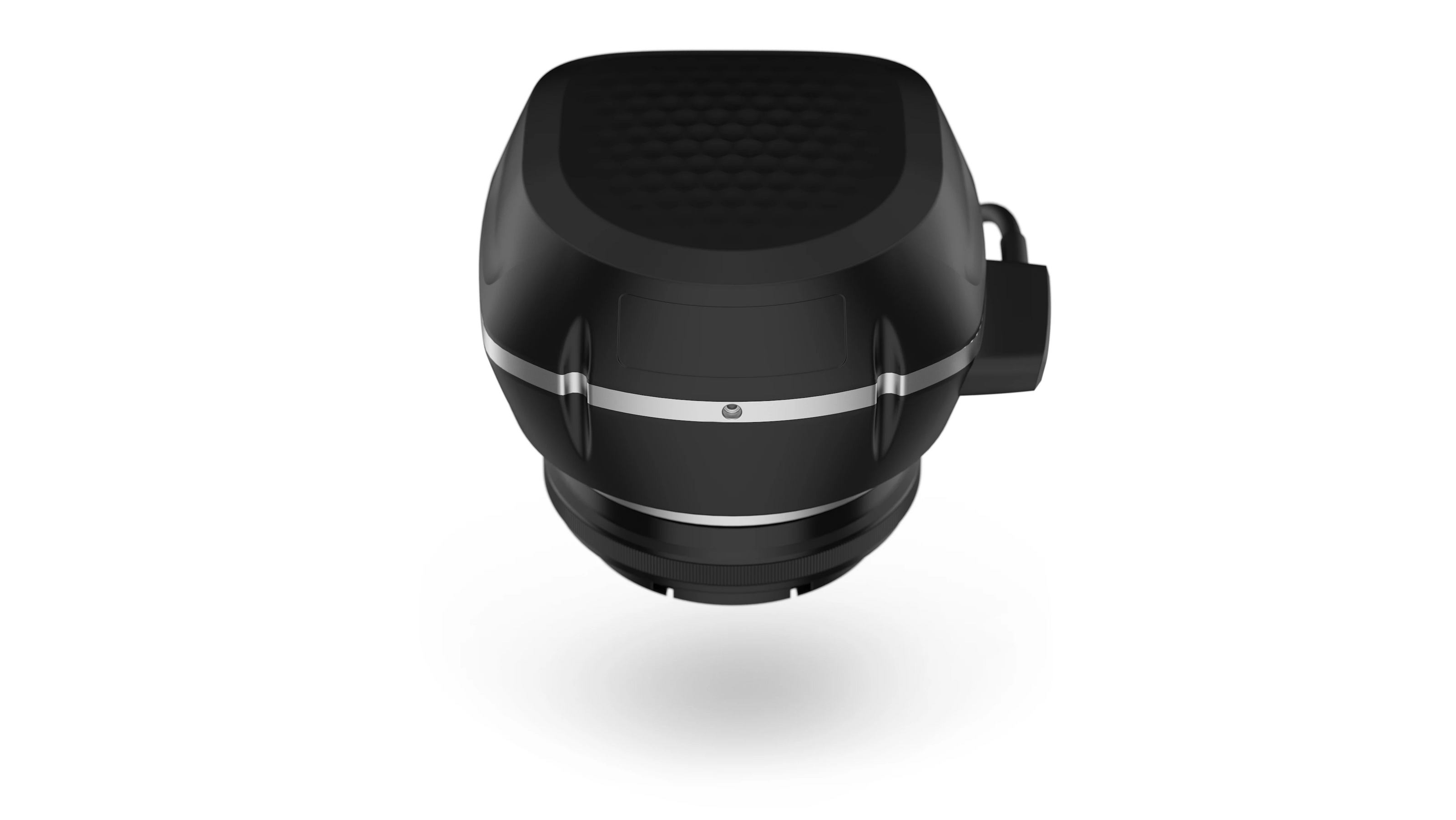

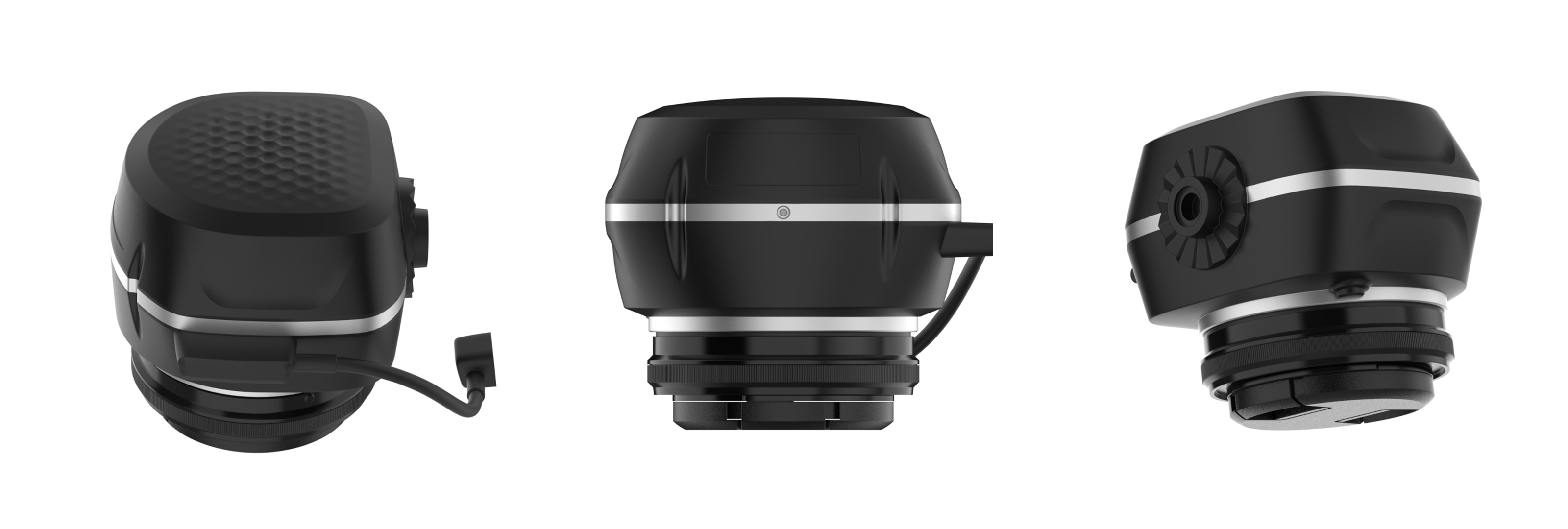

В итоговом варианте было принято решение отказаться от перфорации за ненадобностью.

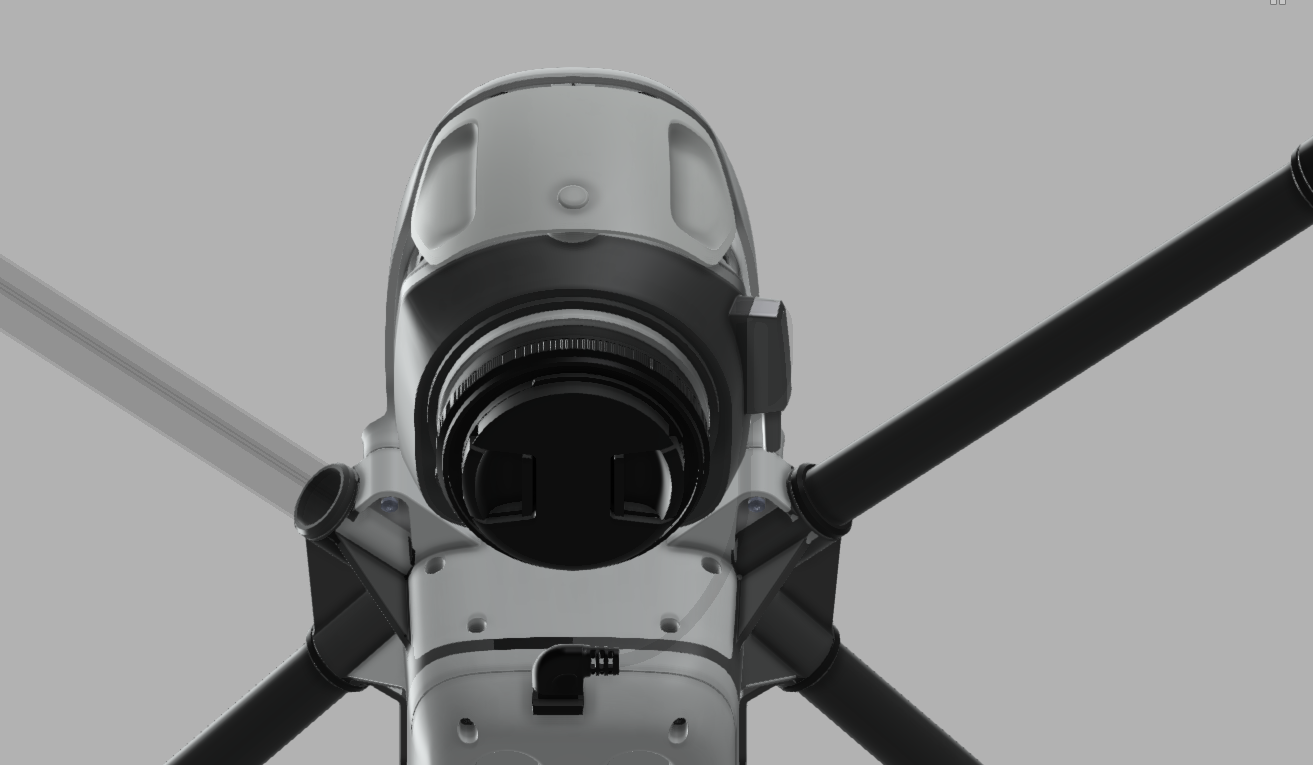

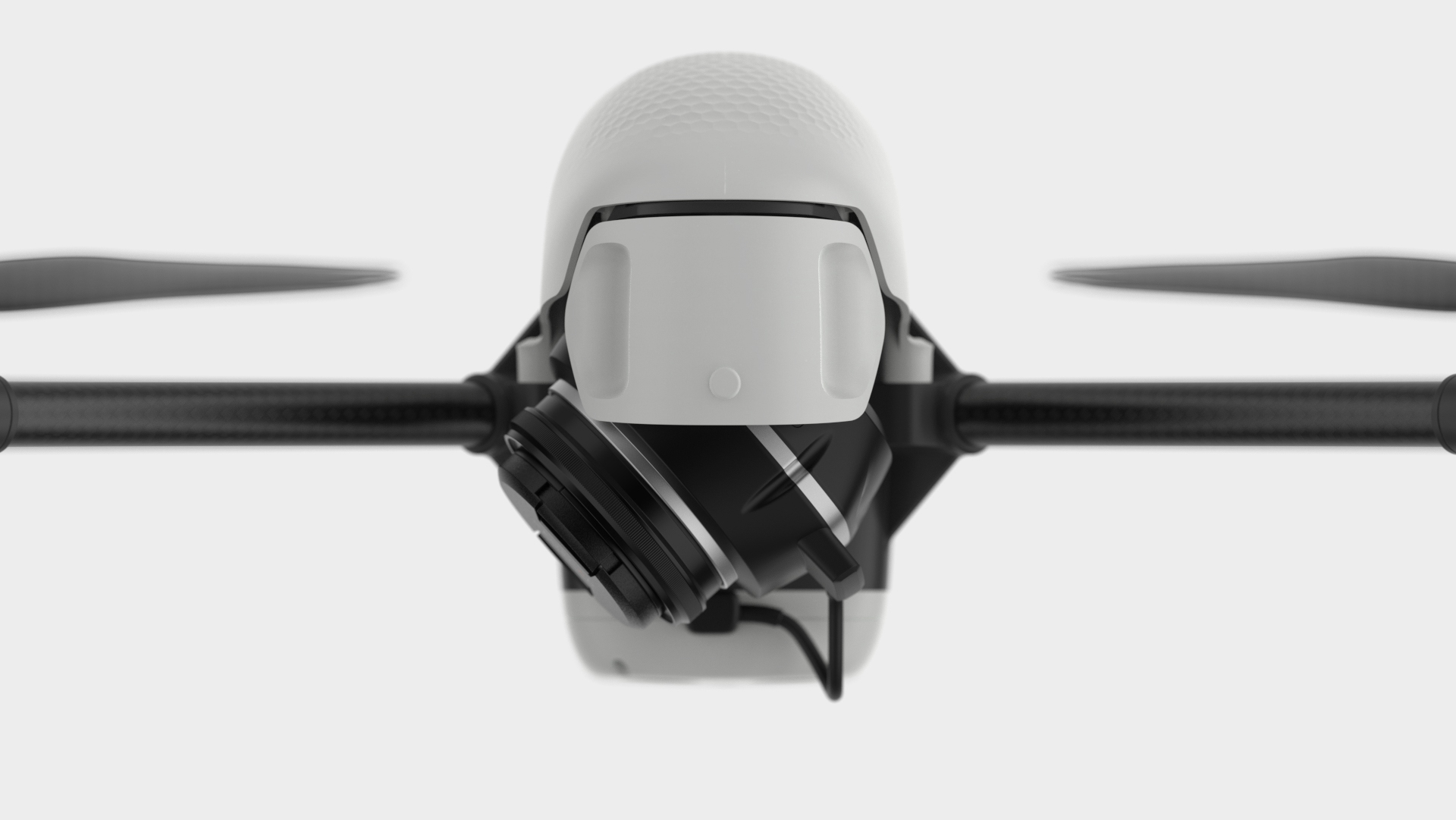

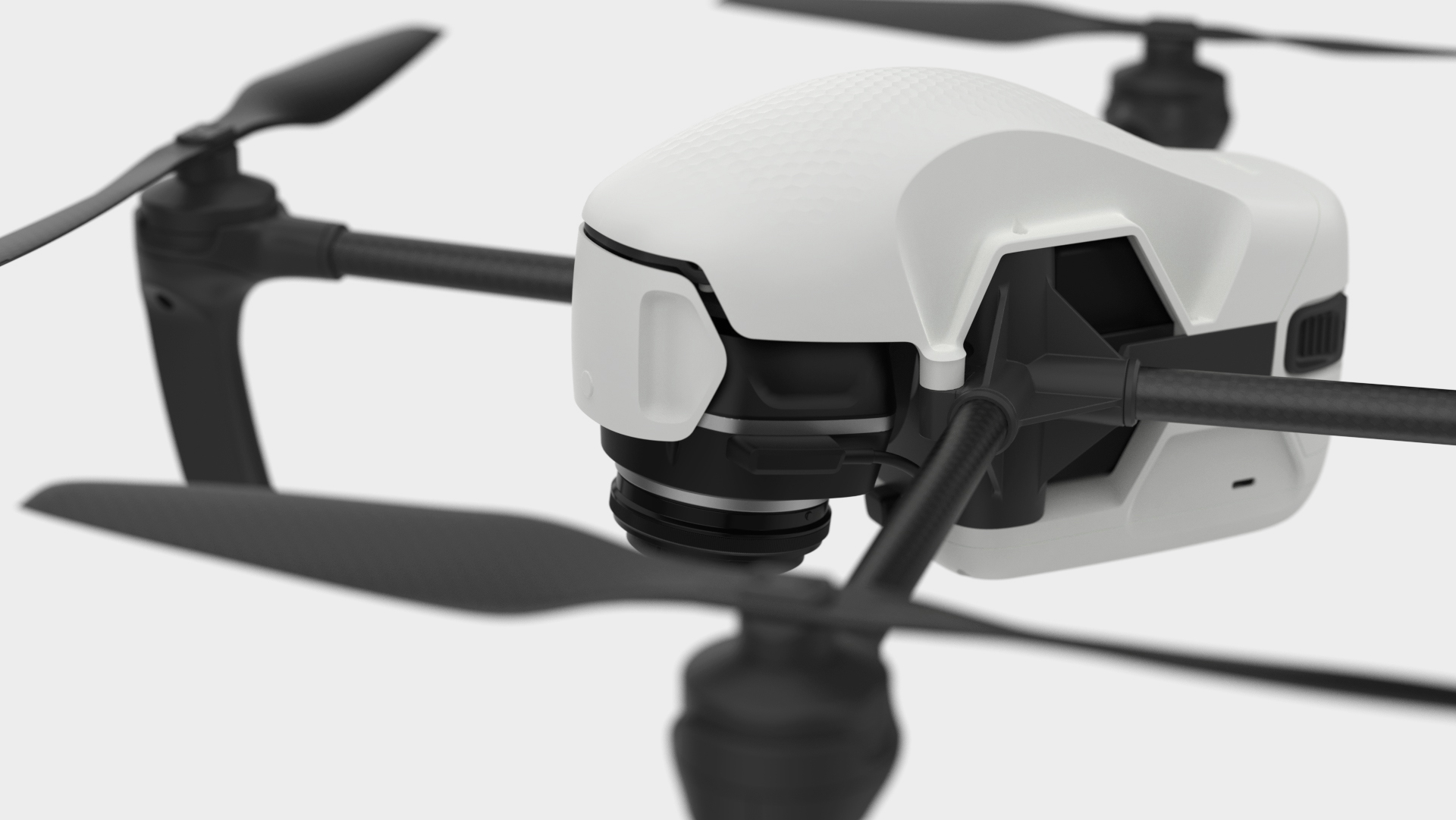

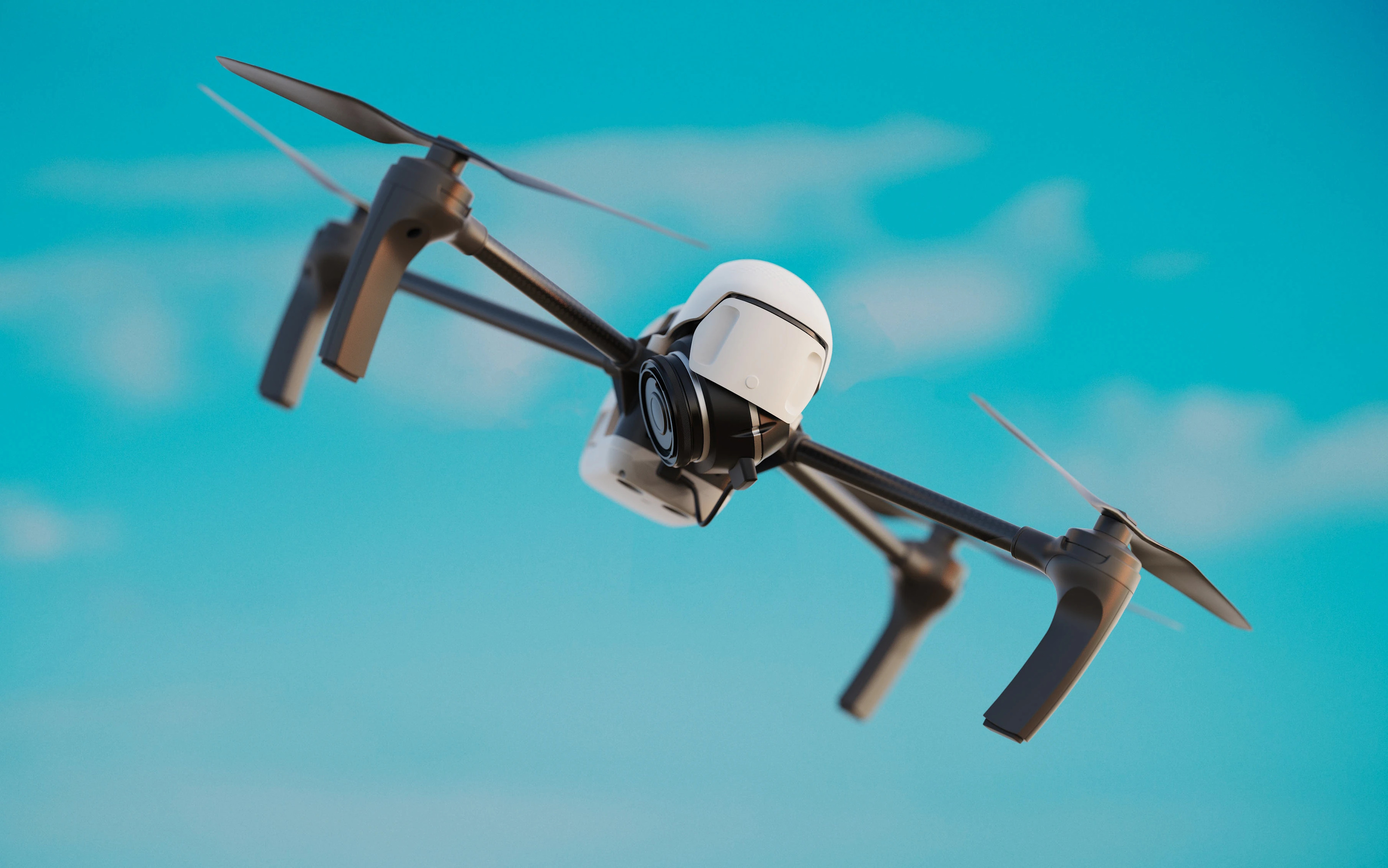

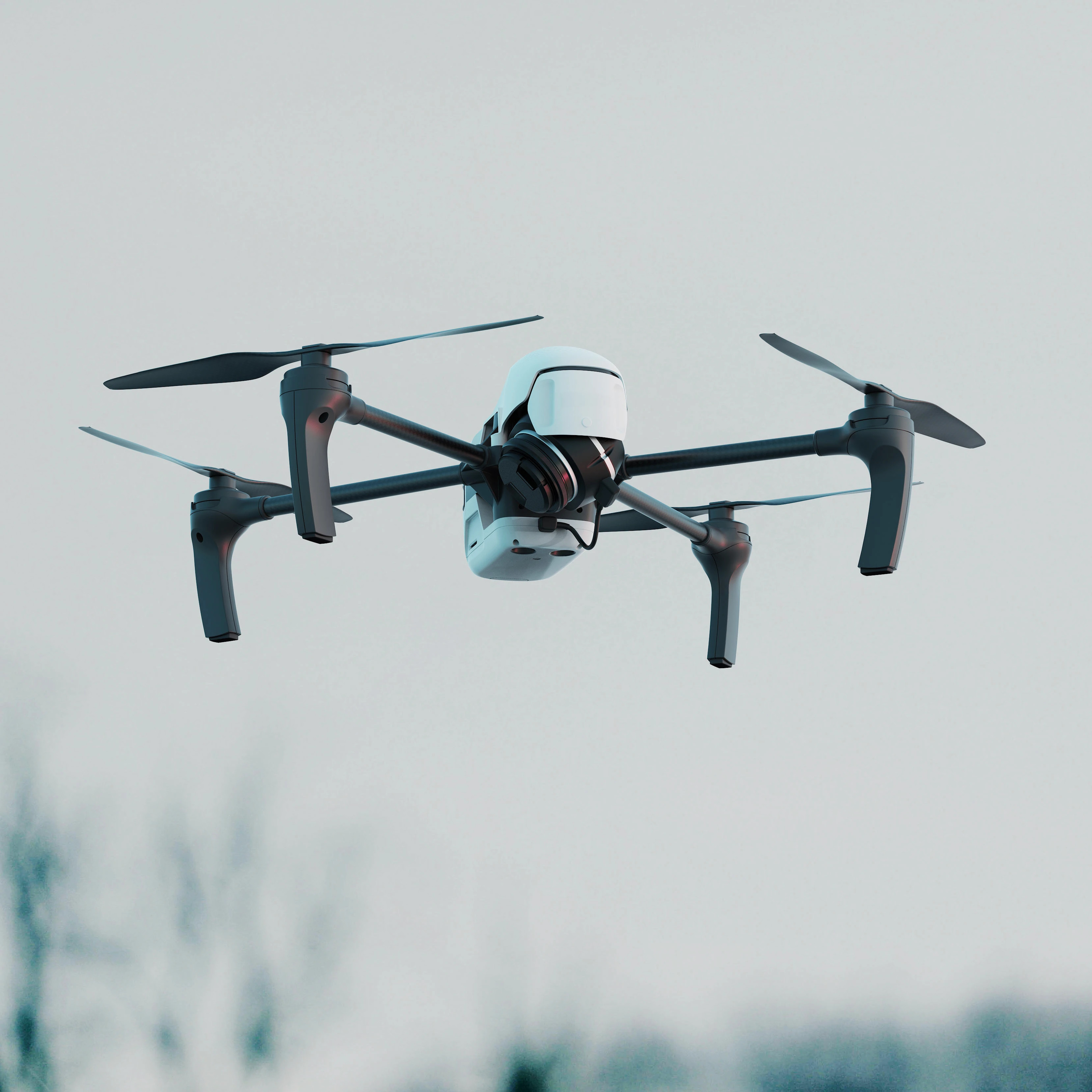

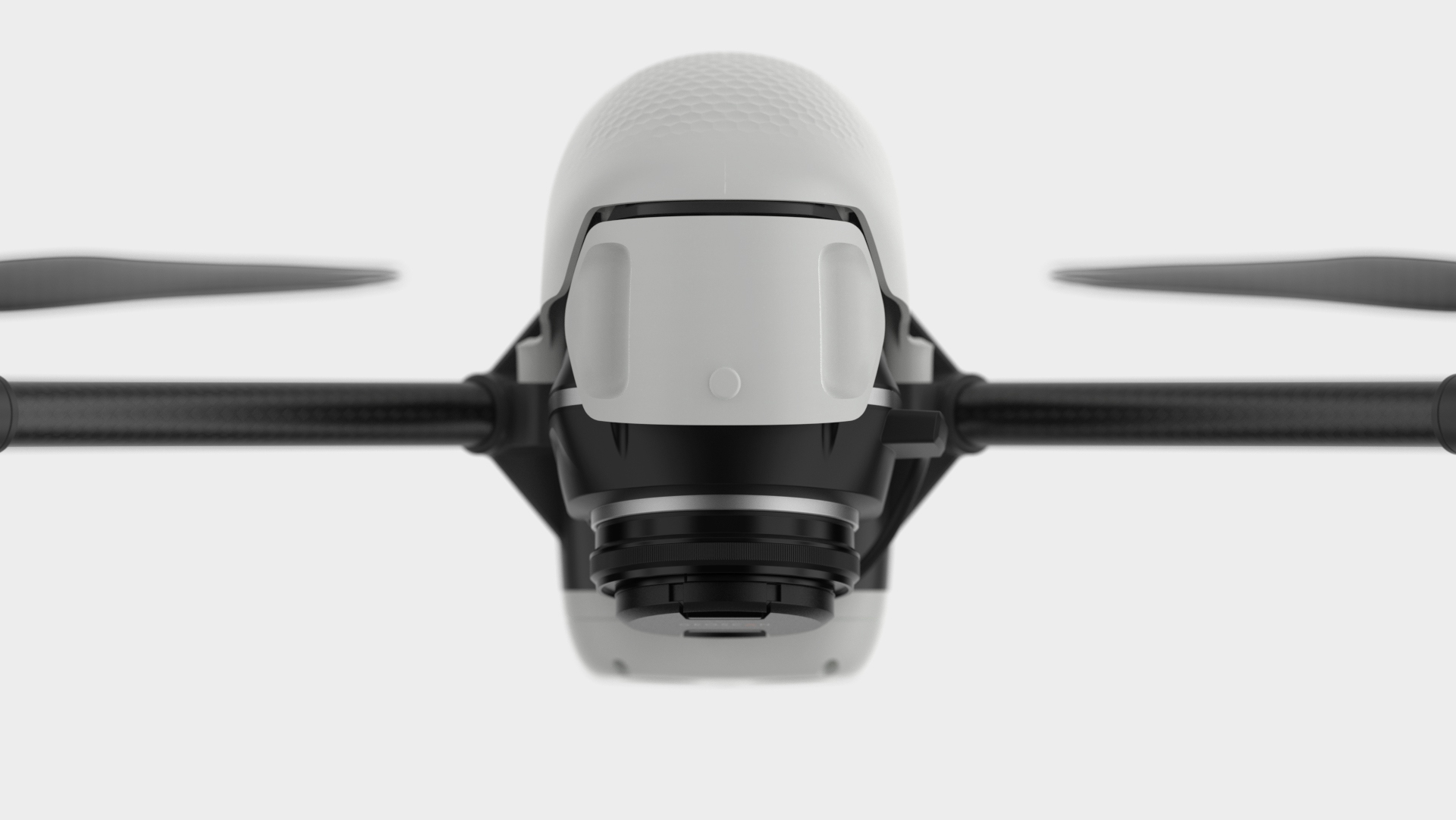

Предназначен для установки на беспилотник Geoscan Gemini с регулировкой наклона до 48°.

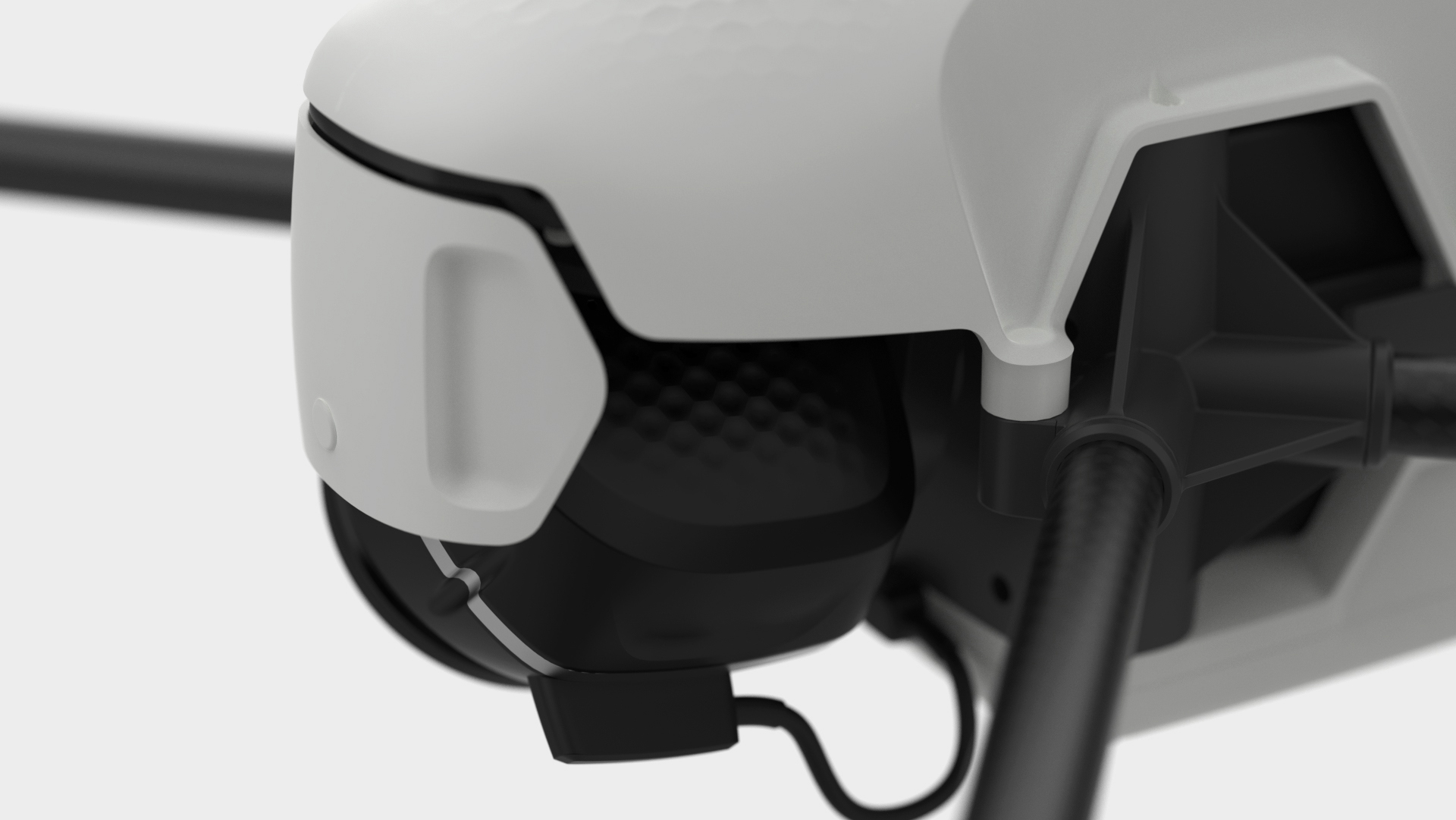

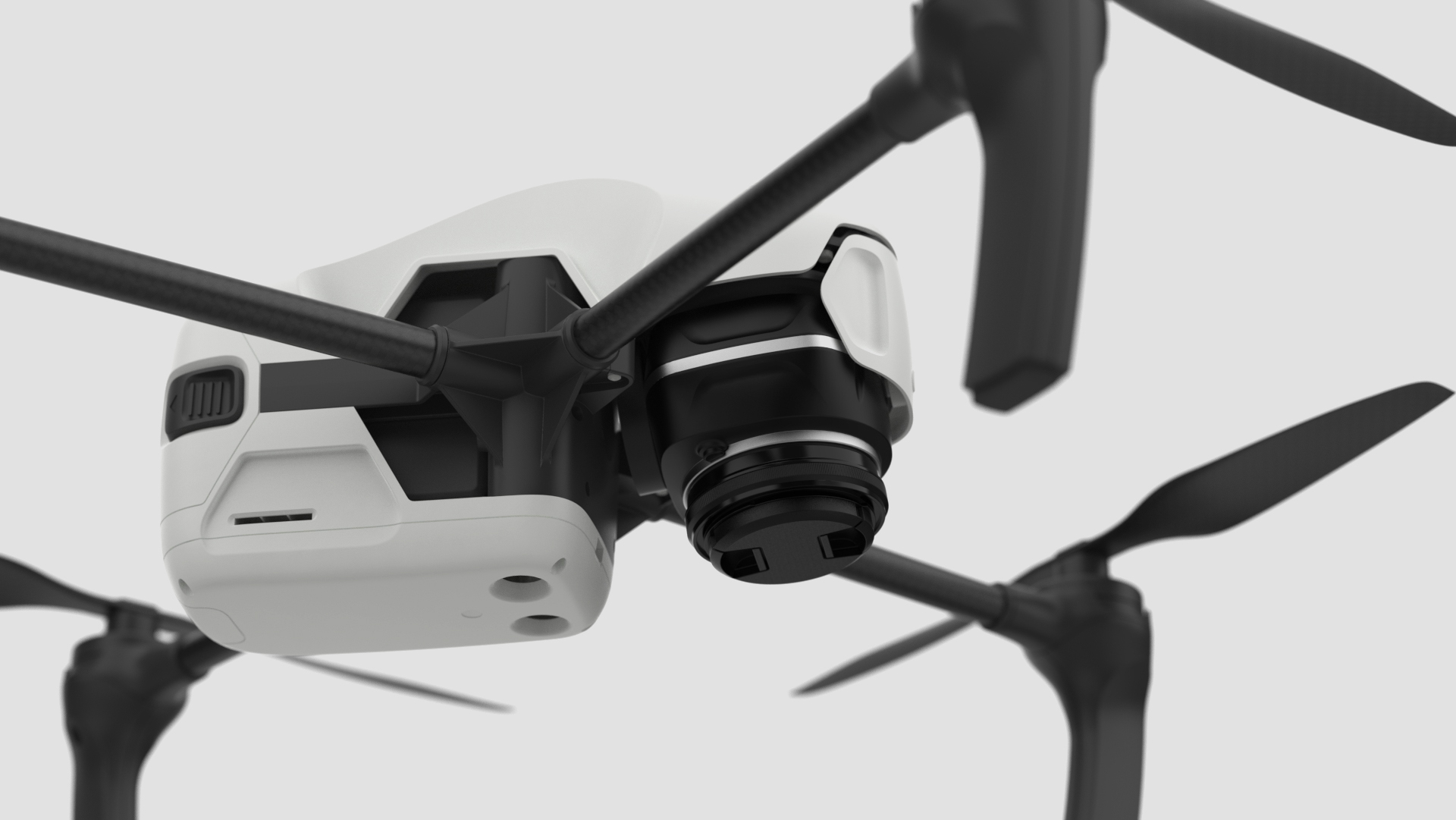

Рисунок остается скрытым, когда камера направлена вниз, но становится видимым при наклоне камеры, что тонко подчеркивает внимание к деталям и усиливает визуальную согласованность с дроном.

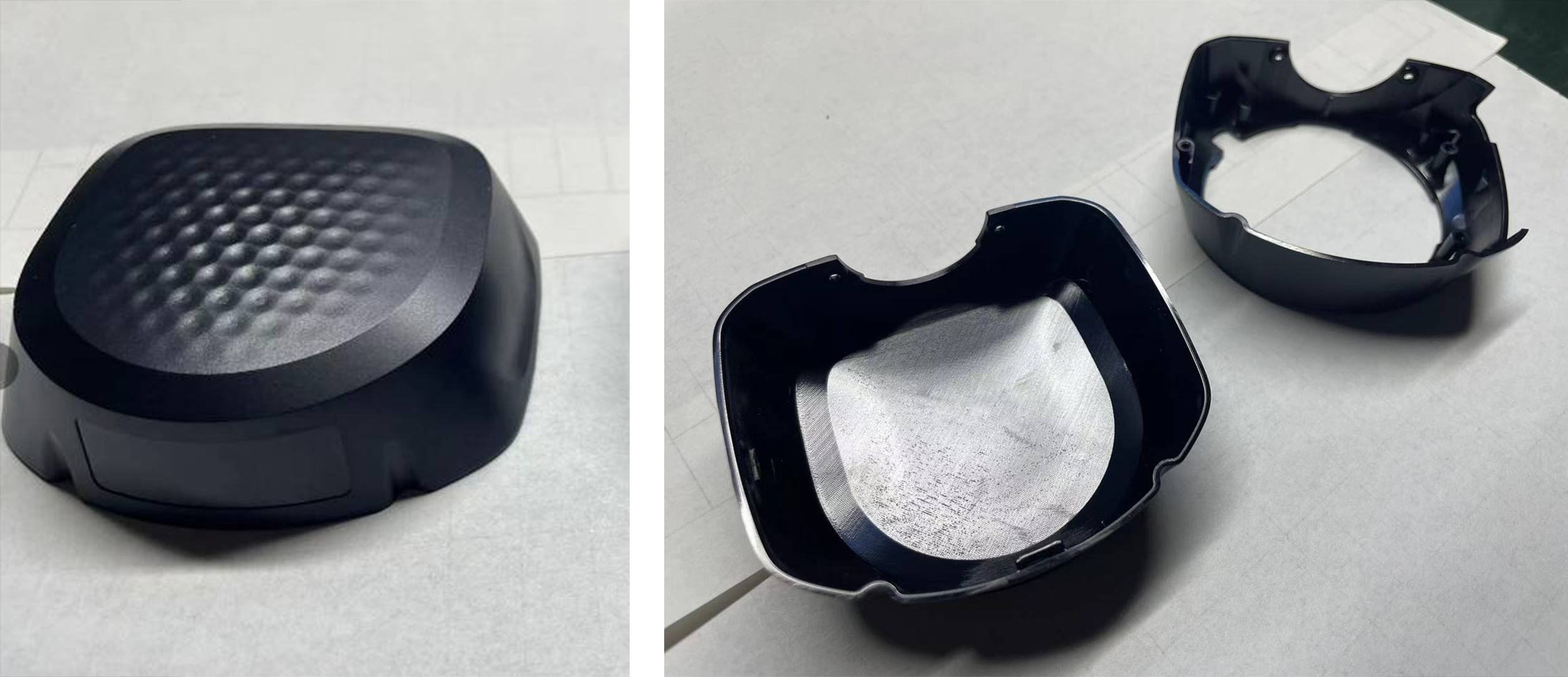

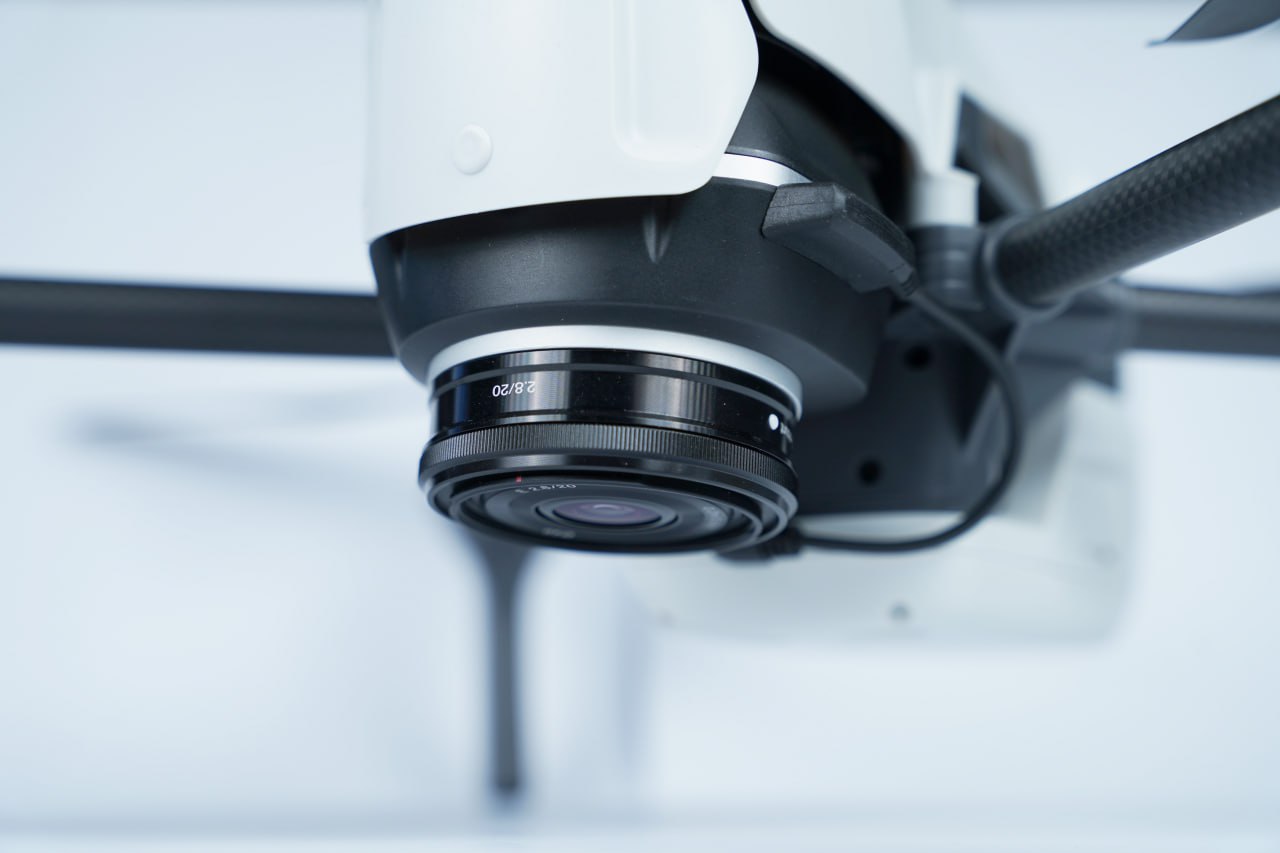

Фотографии и видео производственного процесса: после завершения основных проектных работ мы оказали поддержку на этапе индустриализации.

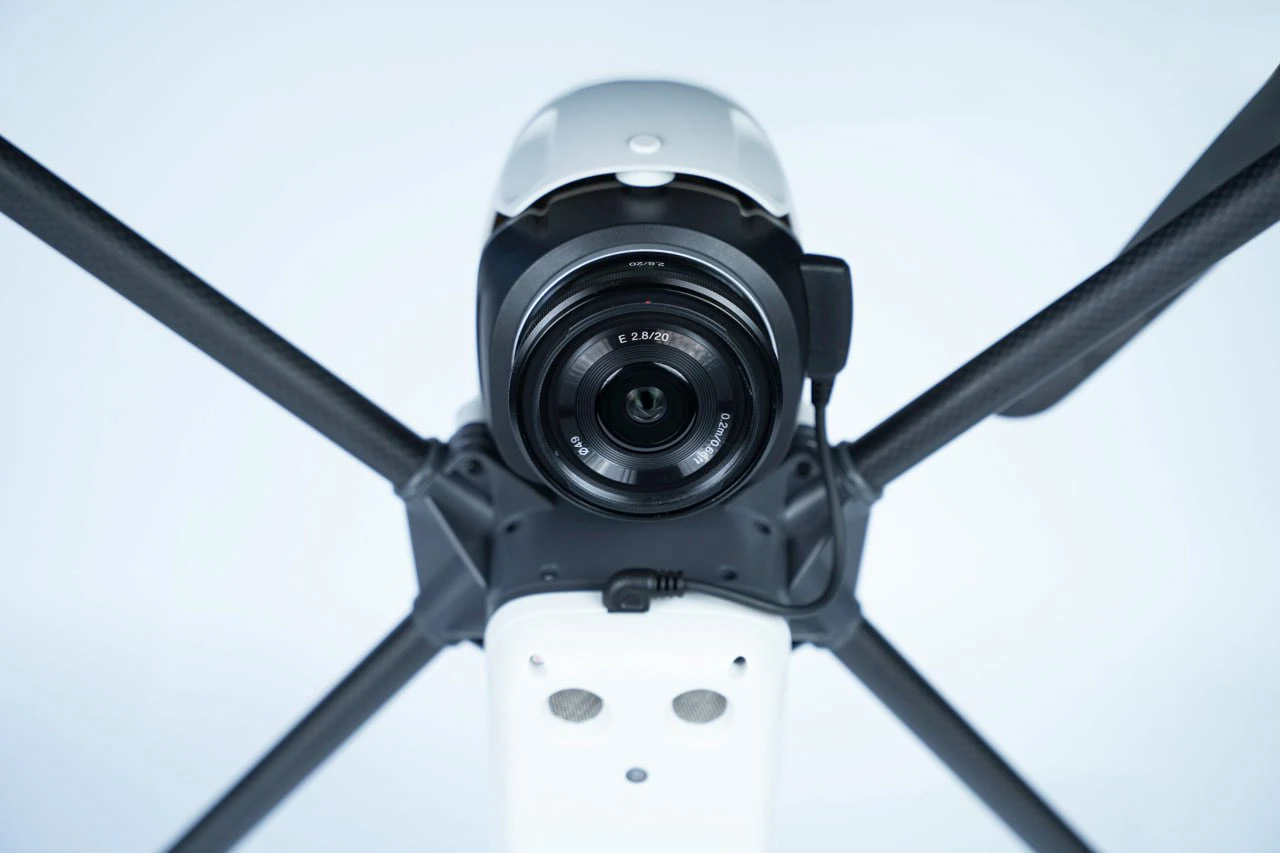

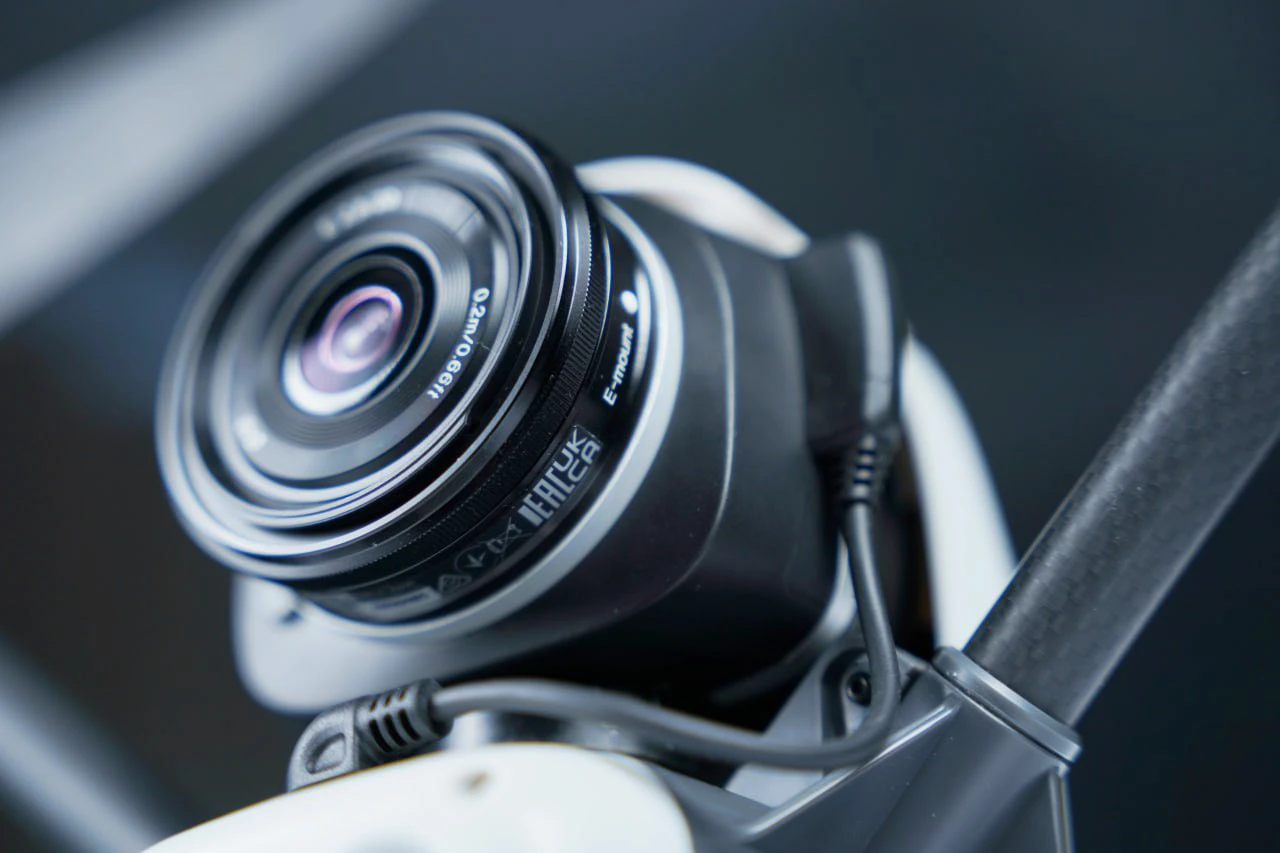

Следующие фотографии были подготовлены GEOSCAN

Команда

Родион Усаев – арт-дирекция, концепт дизайн, визуализация.
Дарья Курникова – визуализация.
