Проектирование П-образной гардеробной системы | Чертежи КД и интеграция фурнитуры Blum
Разработка полного комплекта конструкторской документации (чертежи КД) для изготовления масштабной модульной гардеробной системы П-образной конфигурации. Проект выполнен по индивидуальным размерам с глубокой проработкой узлов крепления и технологической присадки под скрытые механизмы выдвижения и открывания.

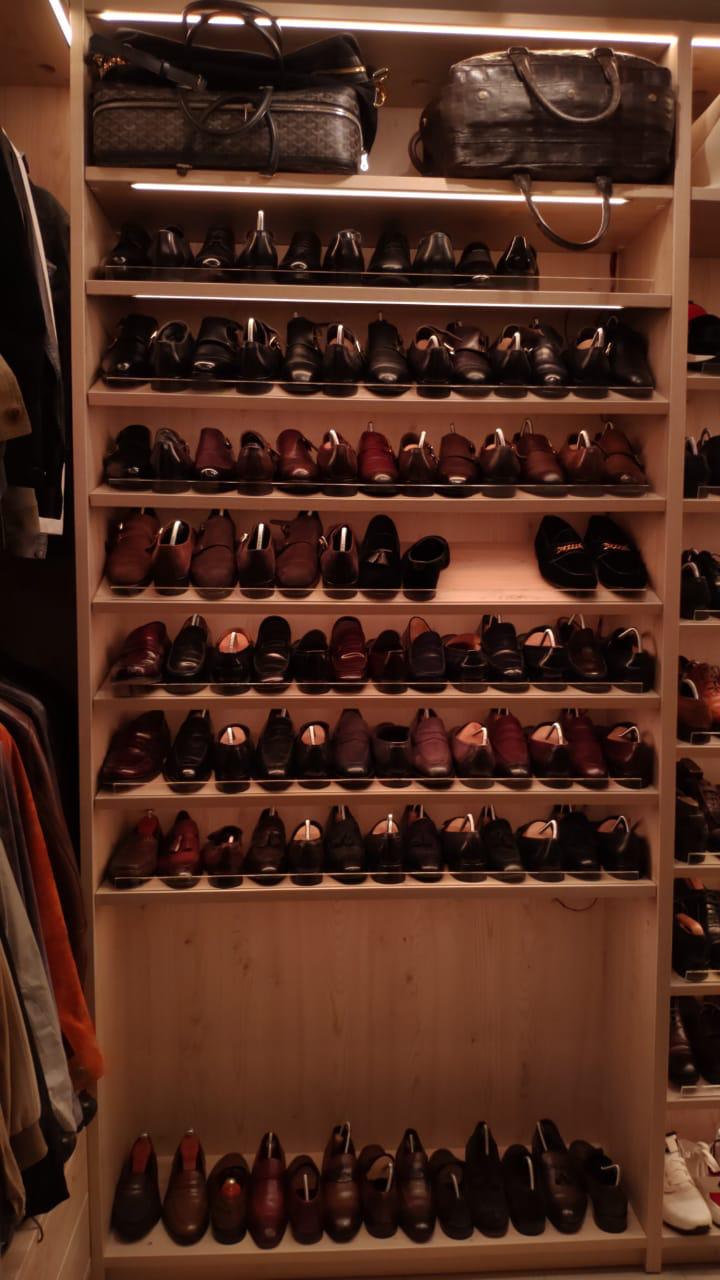

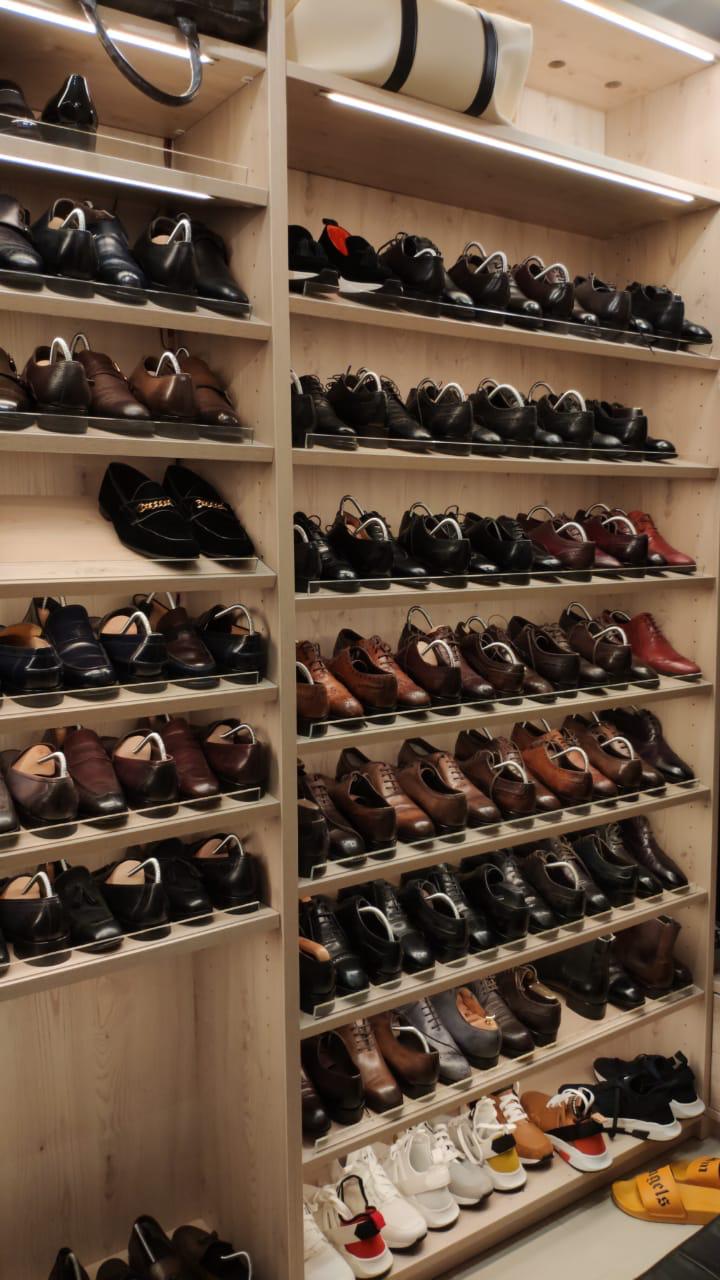

Конструктивные особенности: Конструкция разделена на функциональные зоны: секции со штангами под одежду, открытые стеллажные модули со съемными полками на менсолодержателях и нижние базы с выдвижными ящиками.
Задача: Адаптировать архитектурный эскиз под автоматизированное ЧПУ-производство, рассчитать технологические карты сверления и интегрировать сложную премиальную фурнитуру без зазоров и перекосов.
Инженерно-технологические решения и спецификация фурнитуры
Главная сложность проекта заключалась в обеспечении безупречной работы фасадов и плавного хода глубоких нагруженных ящиков. Проектирование и присадка велись строго под оригинальный технологический регламент Blum:

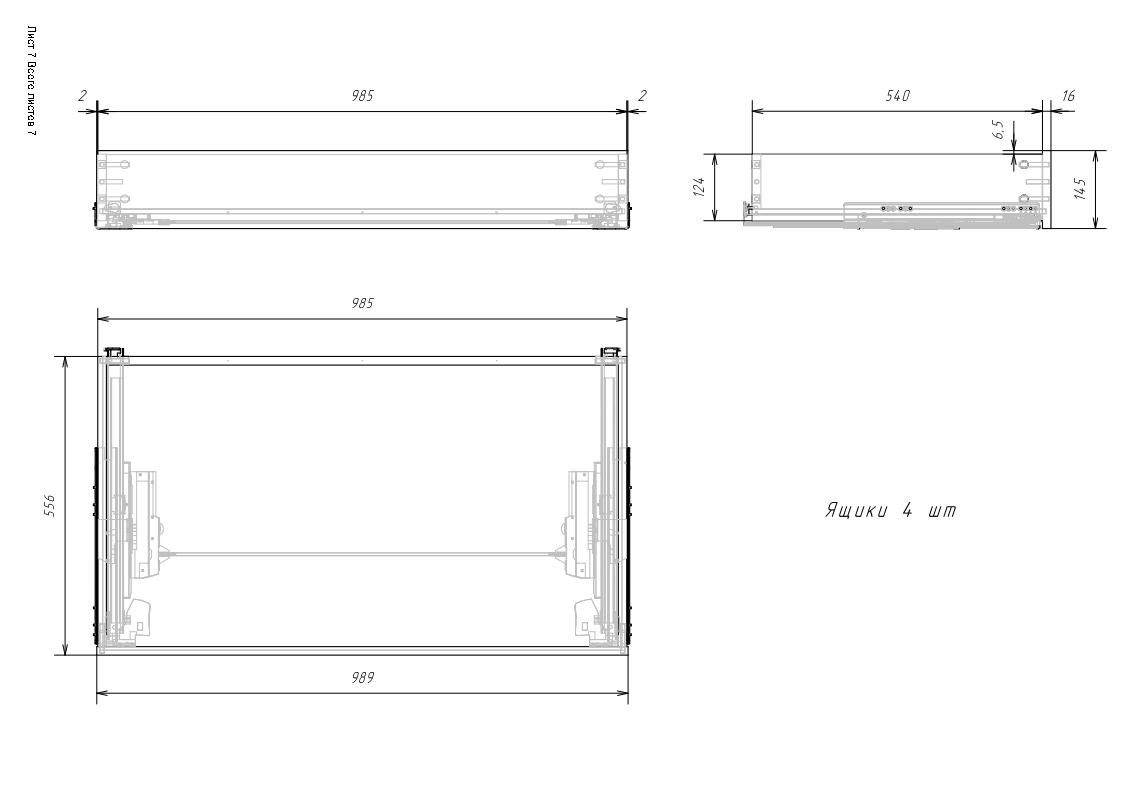

Система выдвижения: Интегрированы направляющие скрытого монтажа MOVENTO с системой TIP-ON BLUMOTION (длина NL=550 мм), дополненные замками (T51.7601) и комплектом синхронизации (вал Артикул T60.1125W + адаптеры T60.000D). Это гарантирует открывание ящиков от нажатия и мягкое закрывание даже при полной загрузке.
Фасадная группа: Использованы специализированные вкладные петли CLIP top для профильных дверей 95° (71T9750) с монтажными планками h=0 мм (173H7100). Проработана эстетика узлов: заложены брендированные заглушки на плечо (70.1663.ВР) и чашку петли (70T3504).

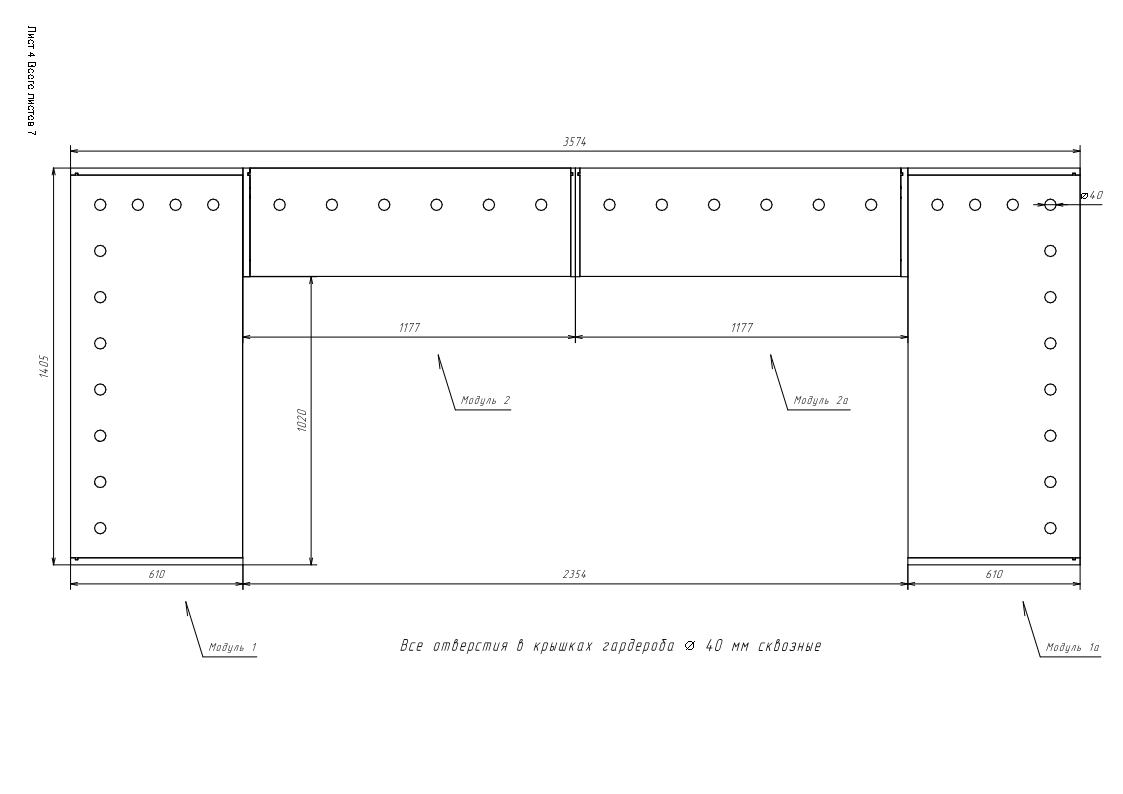

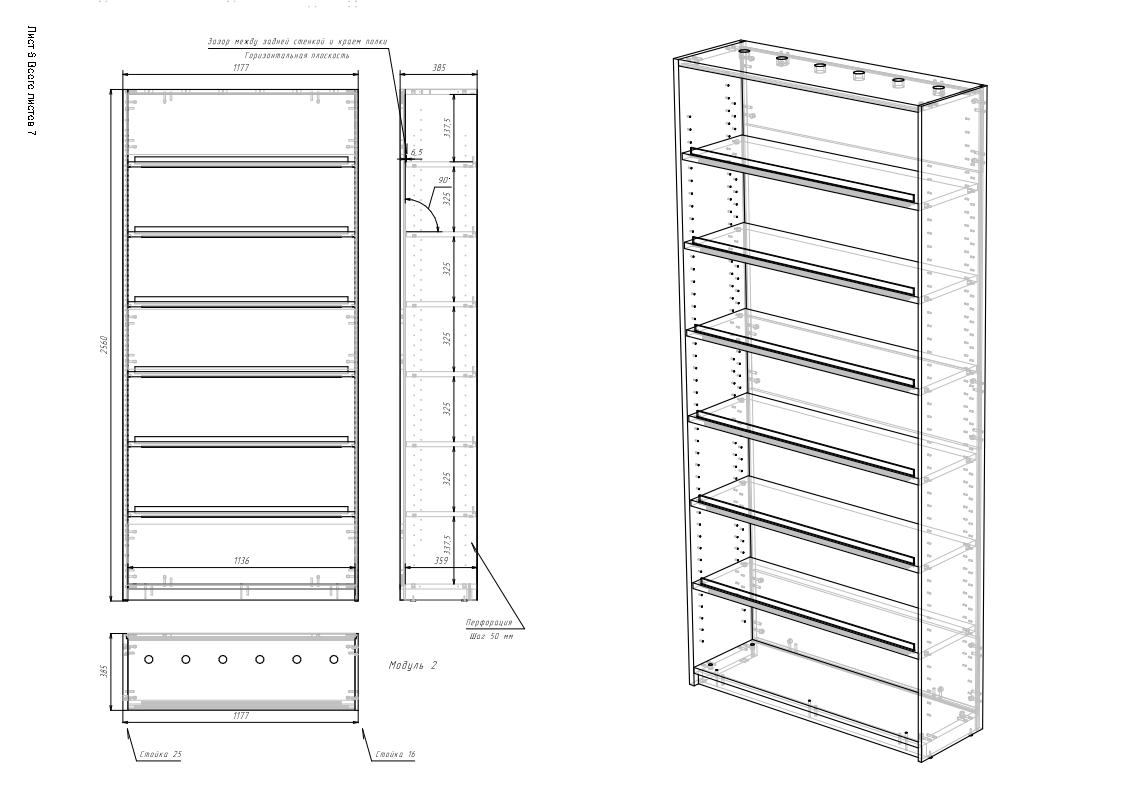

Конструктив каркаса: Рассчитана перфорация на боковинах модулей для гибкой регулировки высоты полок под нужды заказчика, выполнен расчет жесткости П-образного стыка корпусов.
Состав проектной документации для производства:

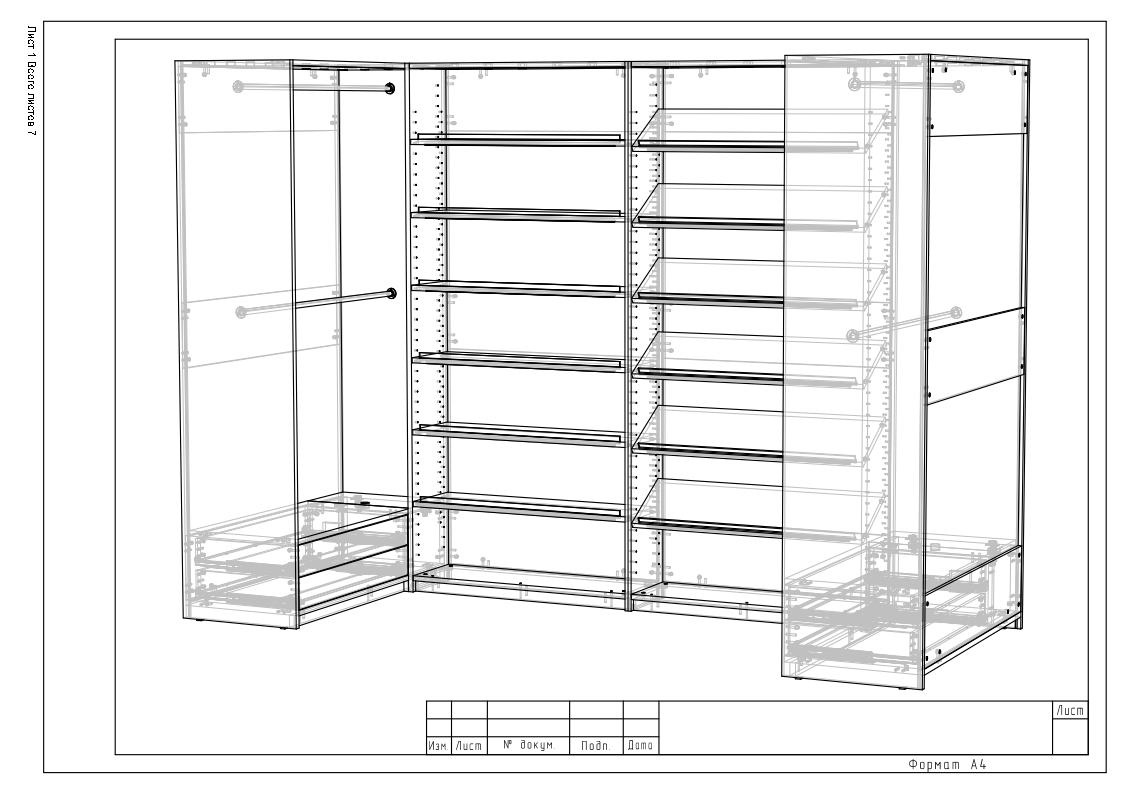

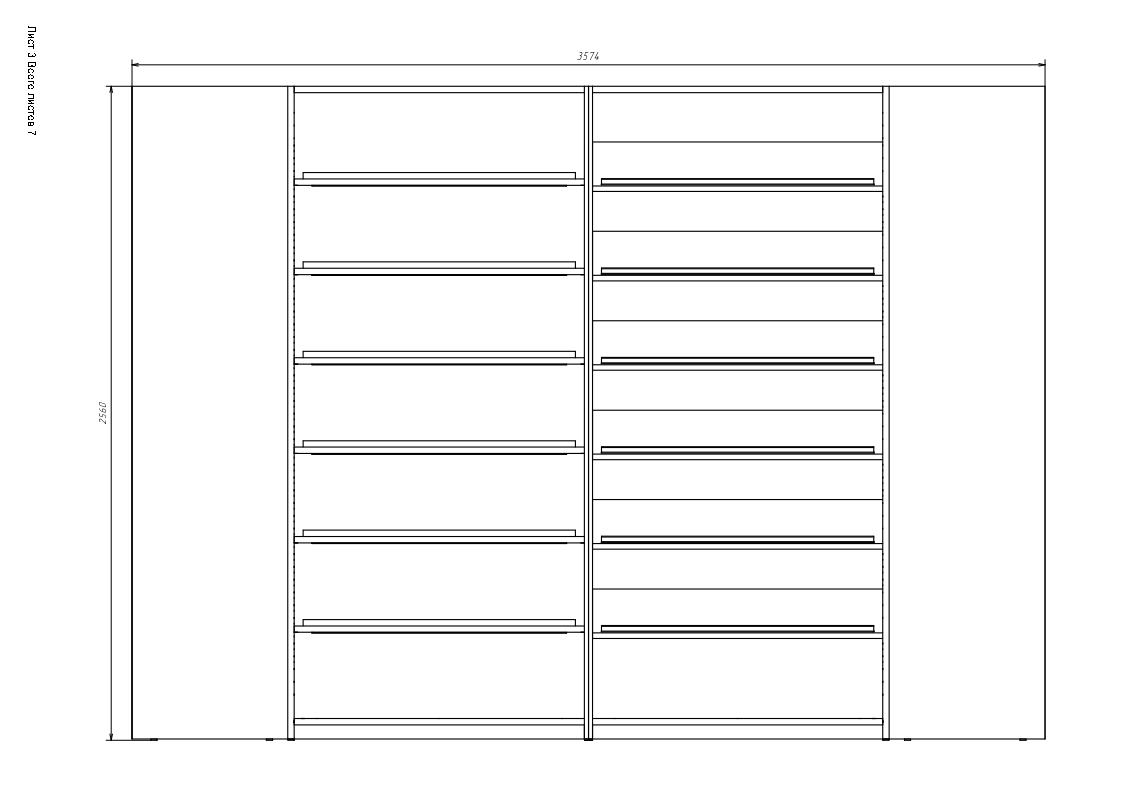

Чертежи общего вида с габаритными размерами и осевыми линиями (Формат А4, Лист 1 из 7);

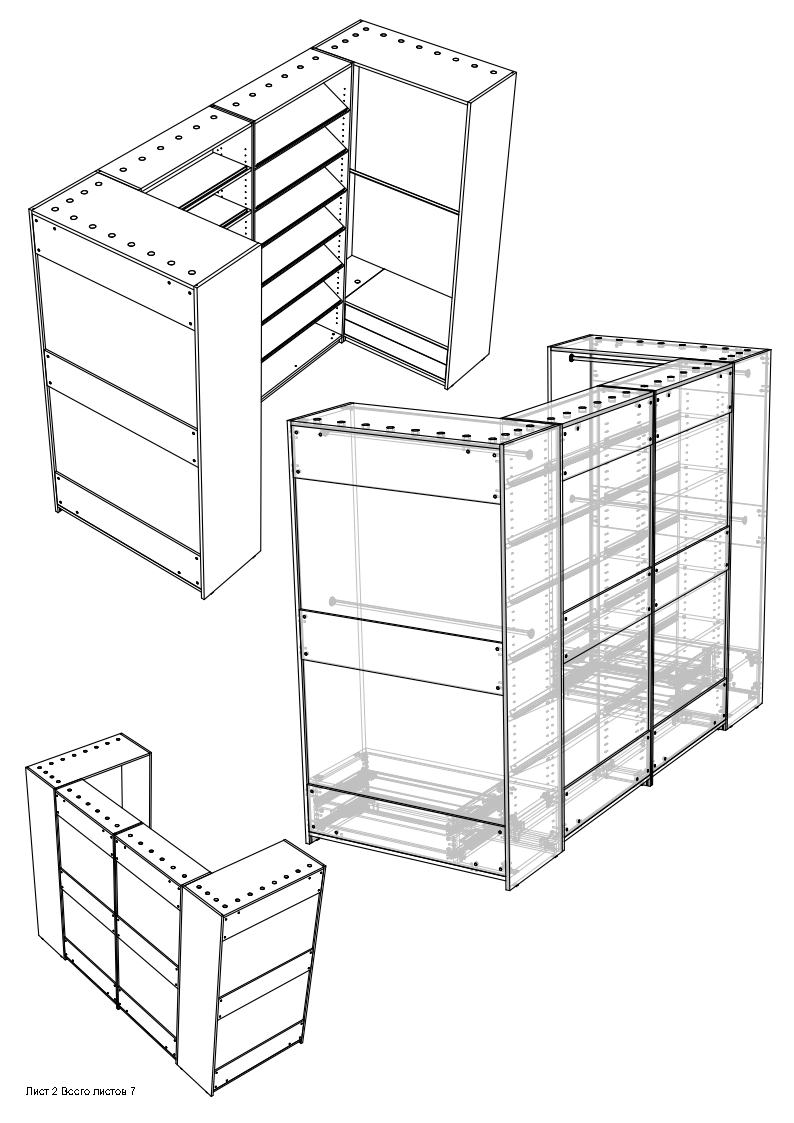

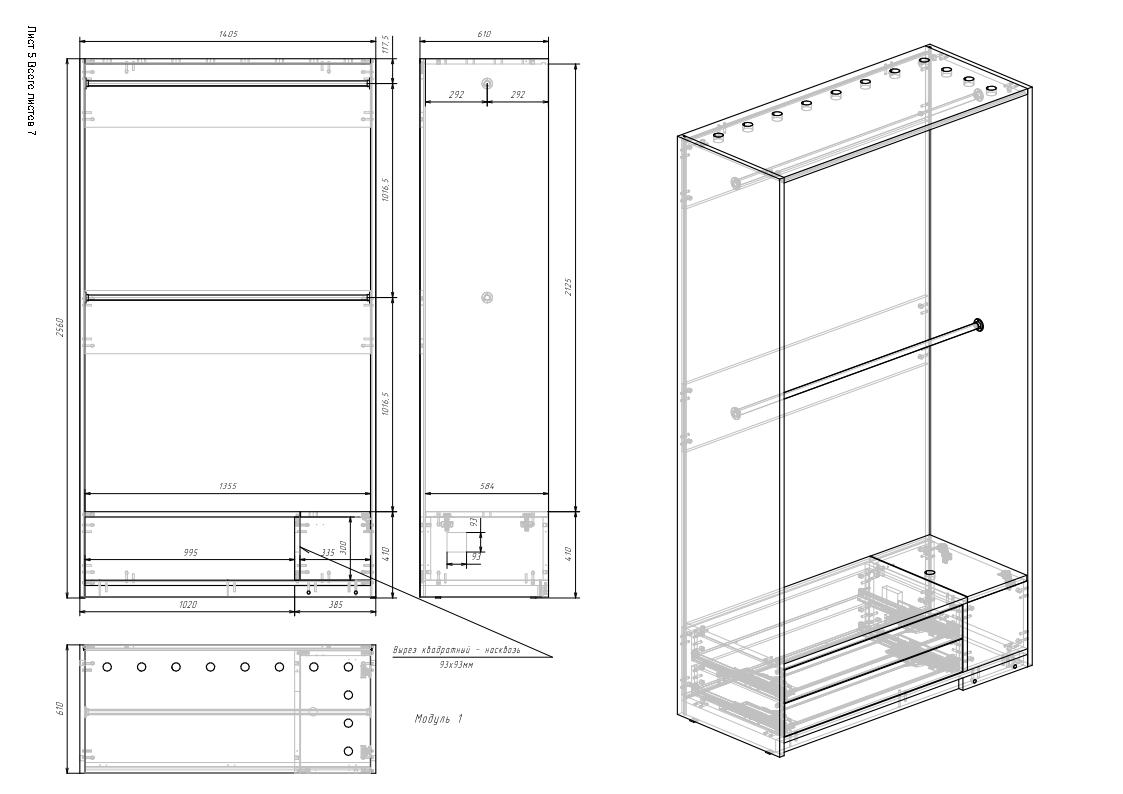

Детальные сборочные схемы модулей и чертежи узлов стыковки корпусов;
Точные карты присадки под направляющие MOVENTO и петли CLIP top;
Спецификация фурнитуры и крепежных элементов;
Векторные файлы DXF / DWG для передачи на производство и ЧПУ.
Профессиональное конструирование корпусной мебели, торгового оборудования, металлоконструкций и малых архитектурных форм (МАФ). Опыт работы — более 10 лет. Сопровождение проектов от эскиза до сборки. Работа онлайн по всей России.
