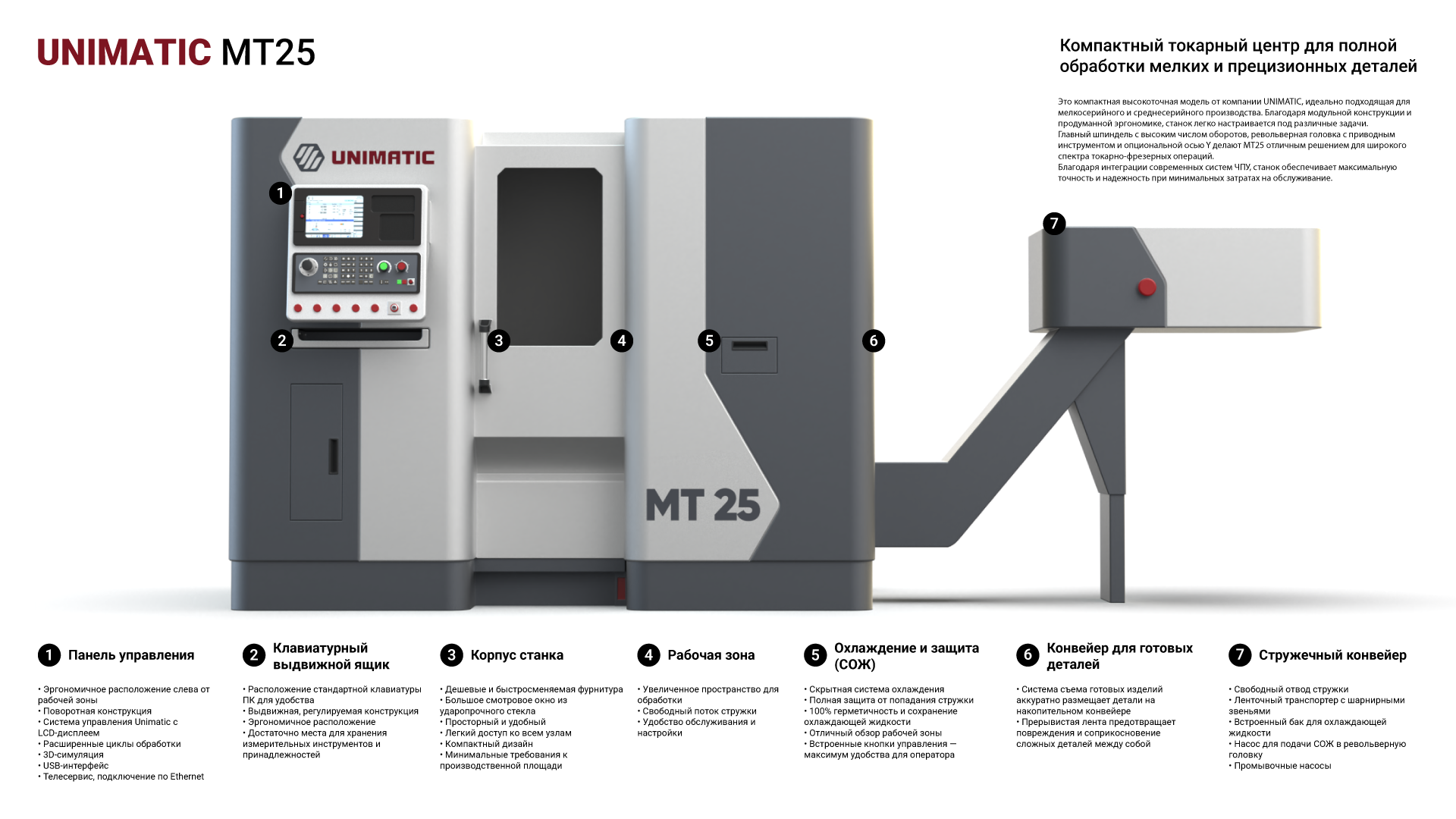

Создание единого дизайн-образа серии токарных центров UNIMATIC
После многолетнего опыта взаимодействия со станками и обрабатывающими центрами других производителей, компания приступила к разработке собственных моделей, опираясь на новые технологии, пользовательский опыт и уникальные инженерные решения.
Задача проекта
Для новой линейки продукции было принято решение:
– Cоздать фирменный дизайн-язык, который бы отражал философию бренда;

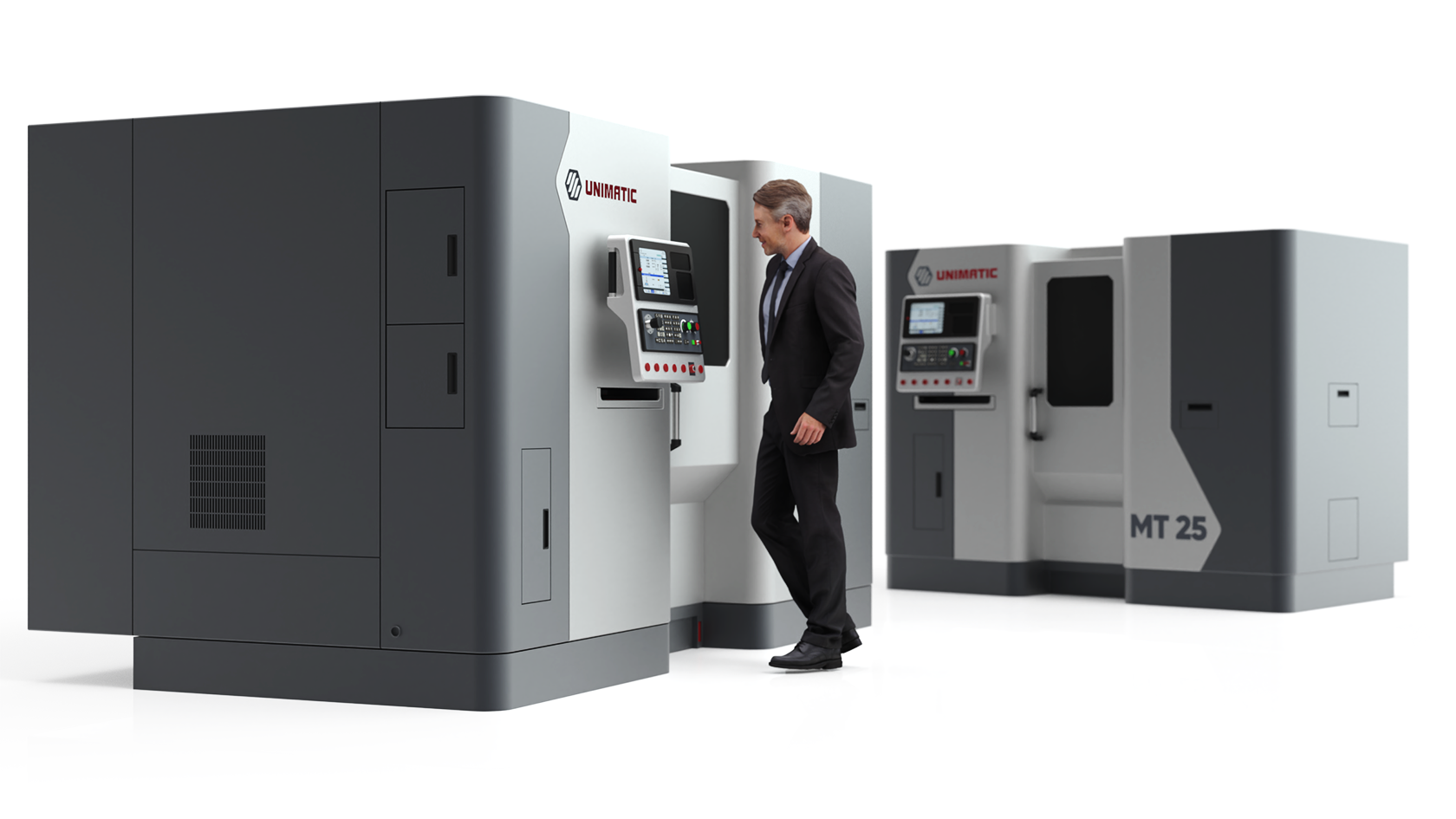

– Hазработать как крупногабаритные, так и компактные модели в едином визуальном стиле.
– Дополнительно были сформулированы принципы, на основе которых будет проектироваться вся будущая продукция серии.

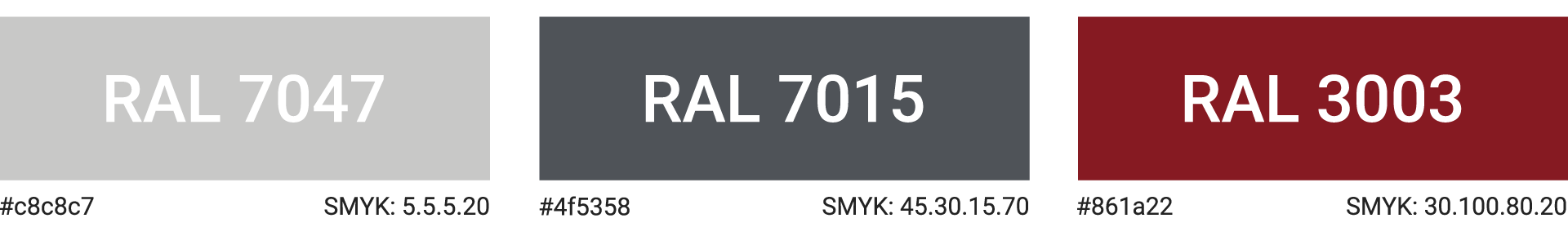

Подбор цветовой палитры

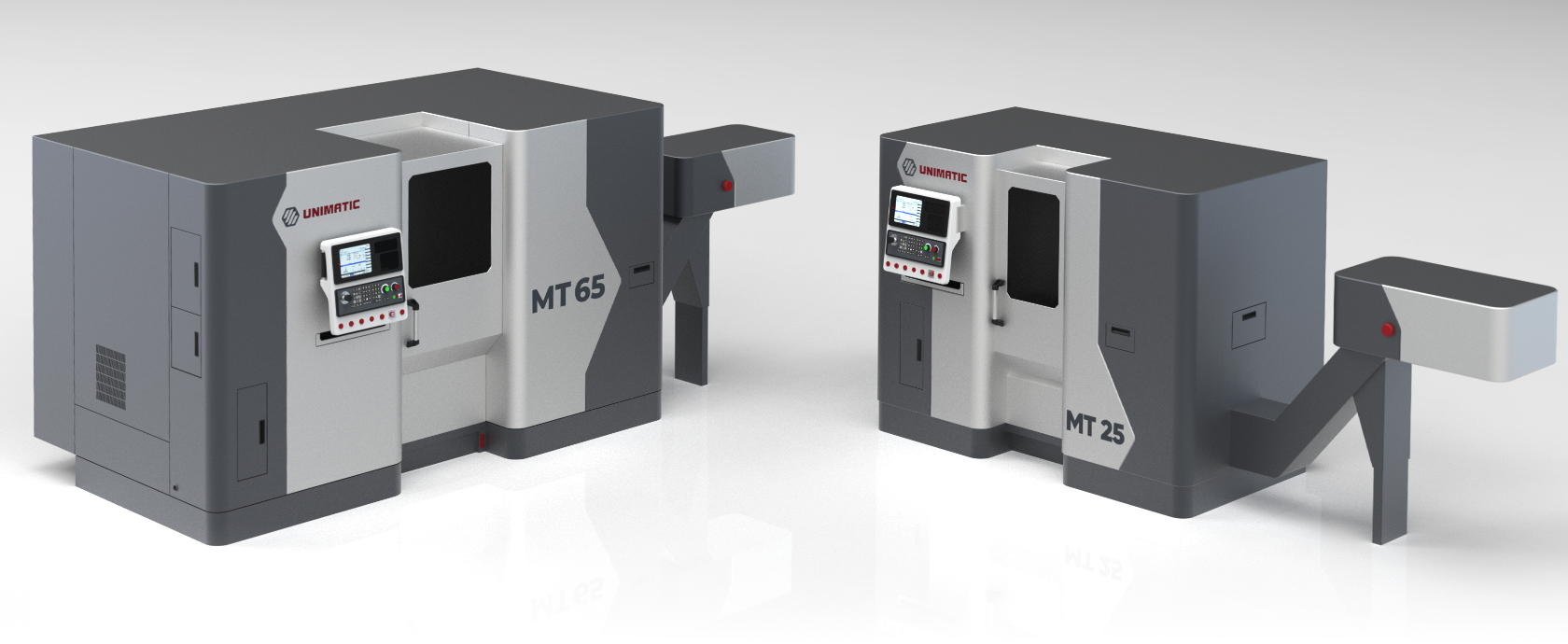

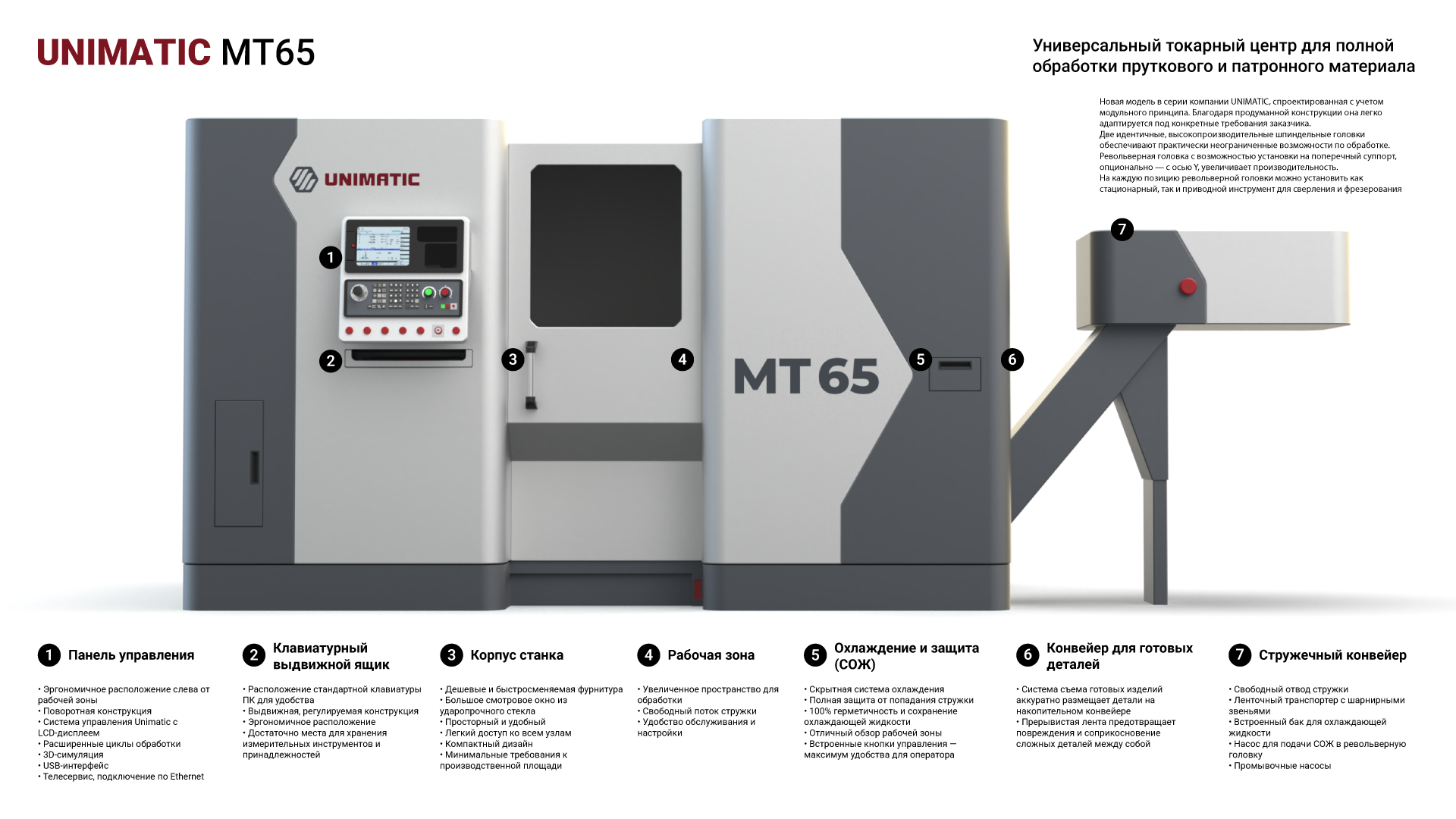

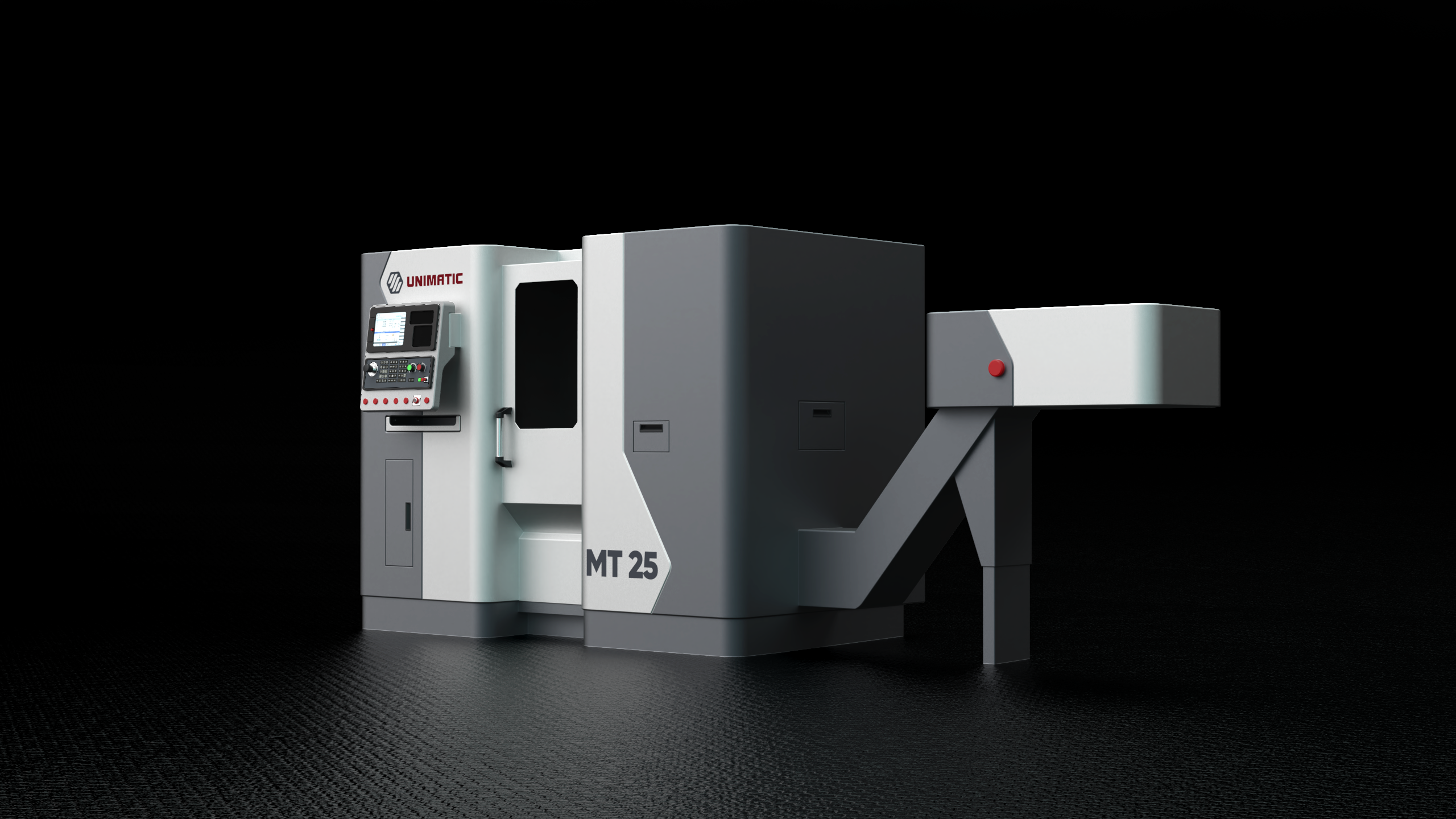

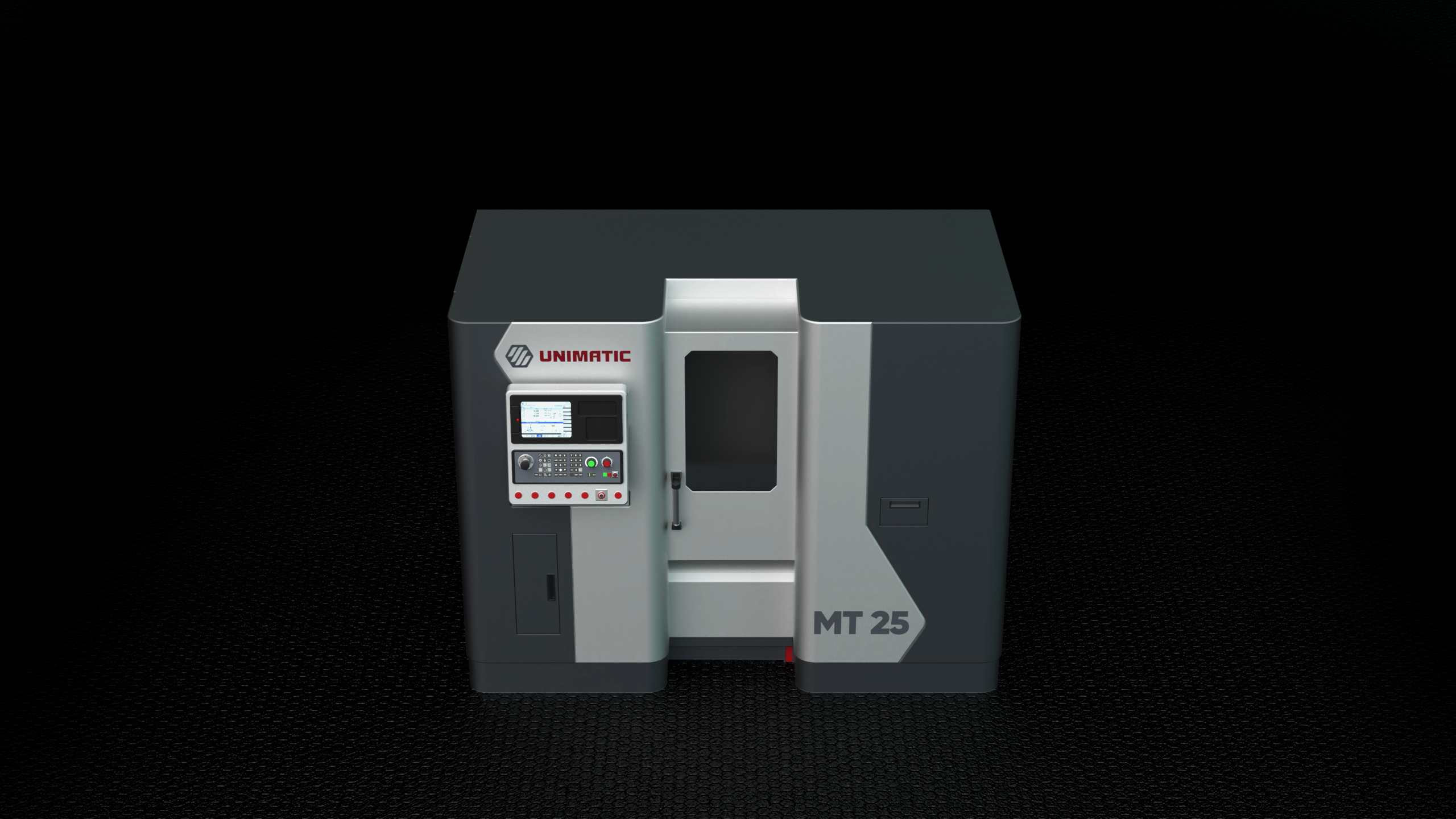

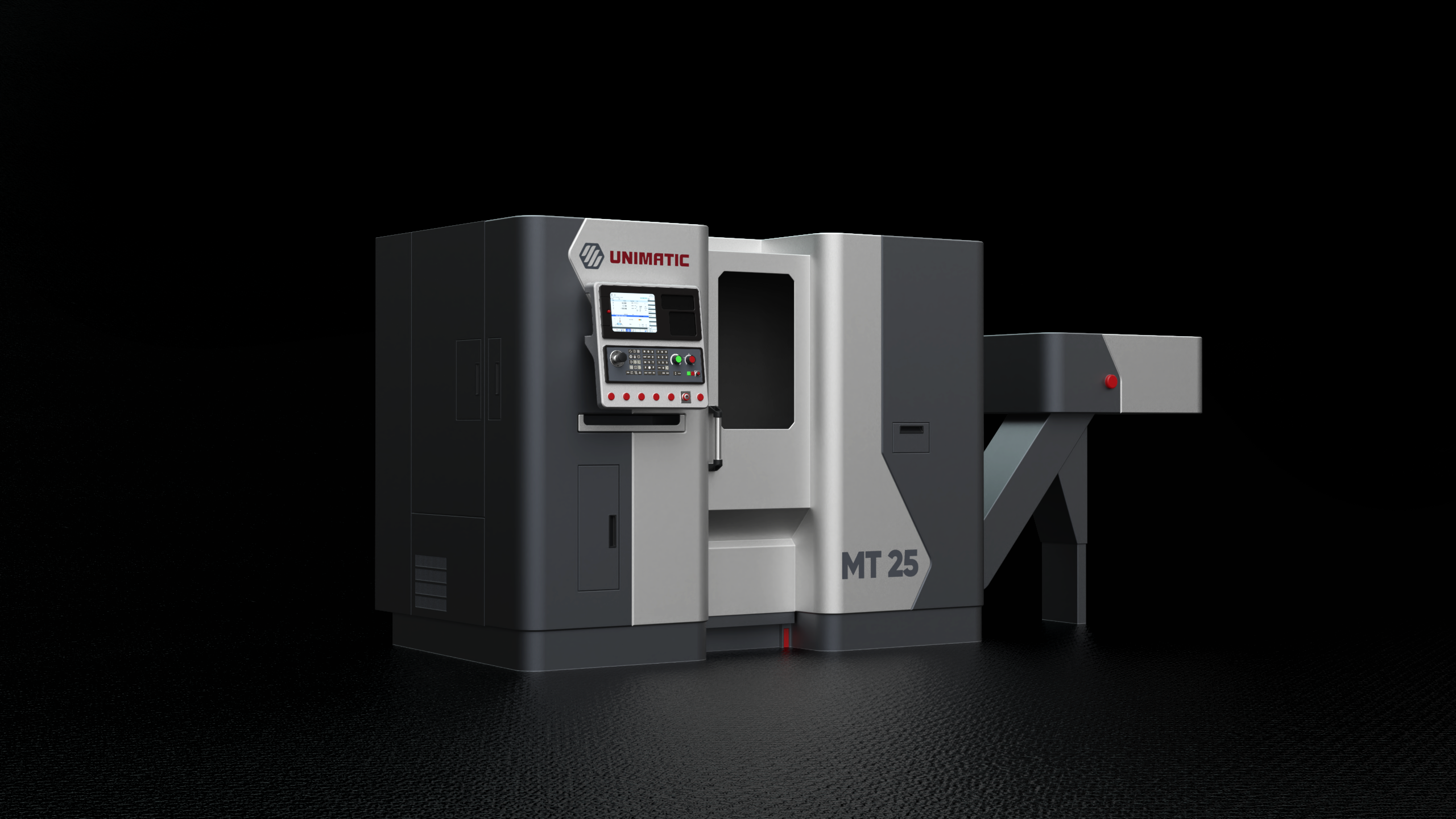

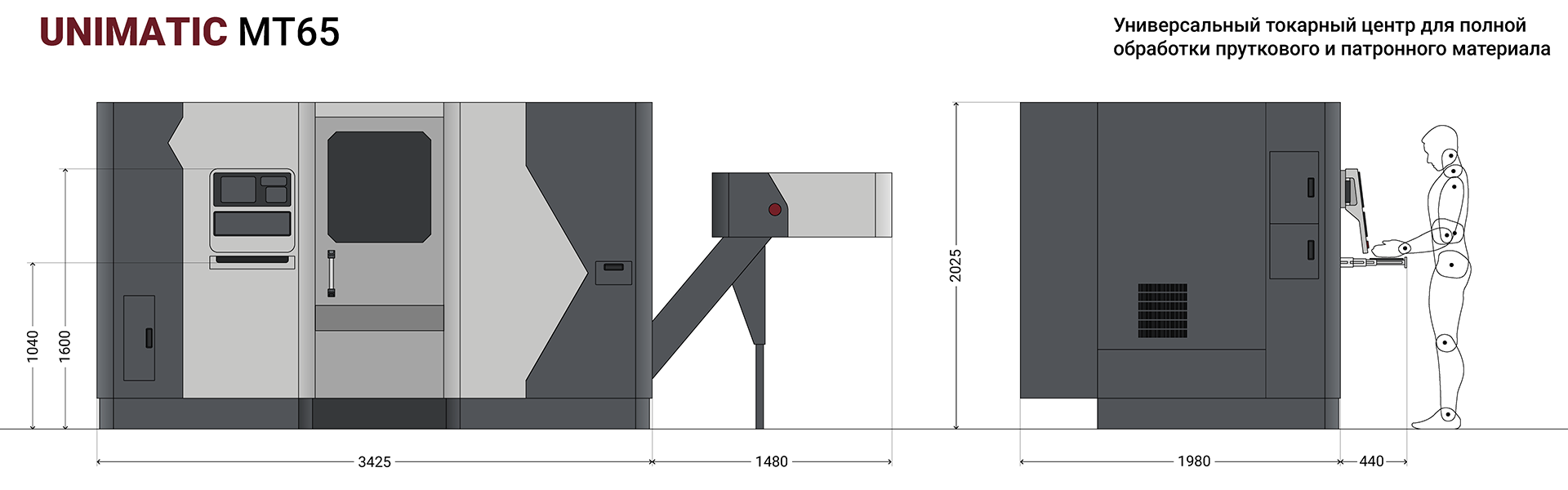

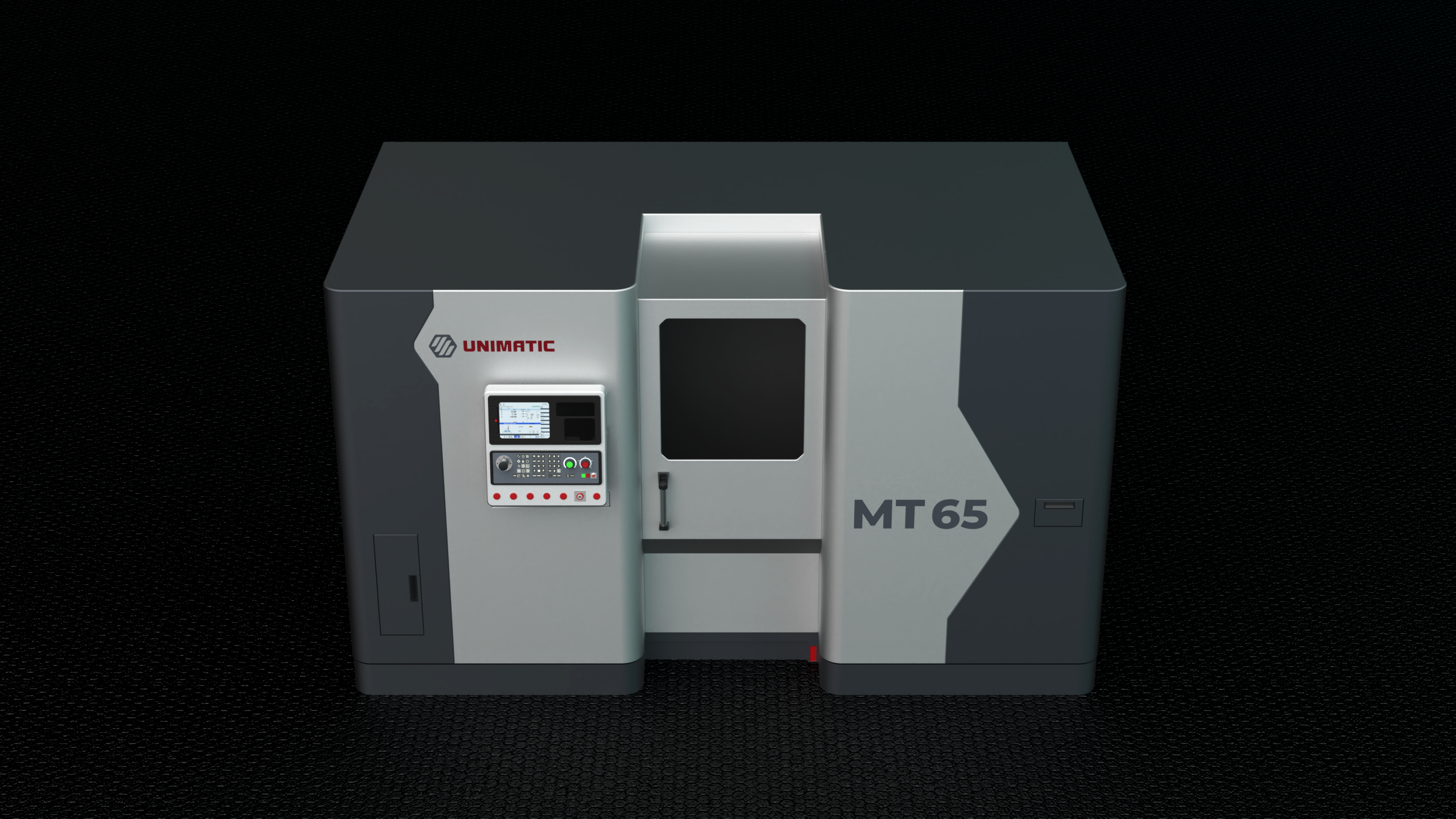

Названия моделей включают в себя число, которое указывает на максимальный диаметр обрабатываемого прутка (барфидинг), подаваемого через шпиндель.MT65 — число 65 означает, что станок рассчитан на работу с прутком диаметром до 65 мм, а MT25 — число 25 указывает на максимальный диаметр прутка 25 мм.
Это стандартный подход в обозначениях токарных станков: цифра в названии часто отражает предельный диаметр обрабатываемого материала (баровый диаметр), что позволяет клиентам быстро ориентироваться в возможностях станка.

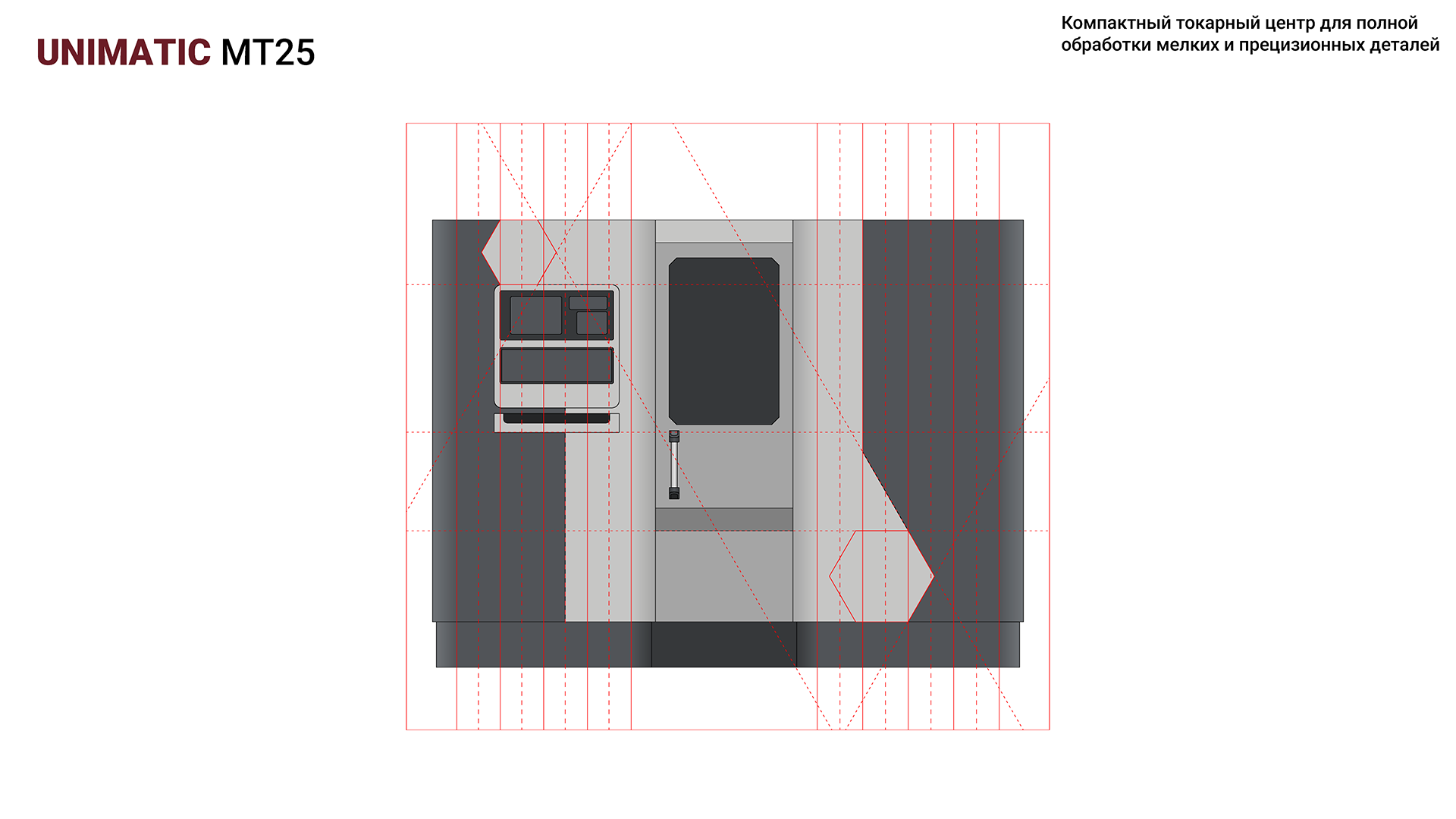

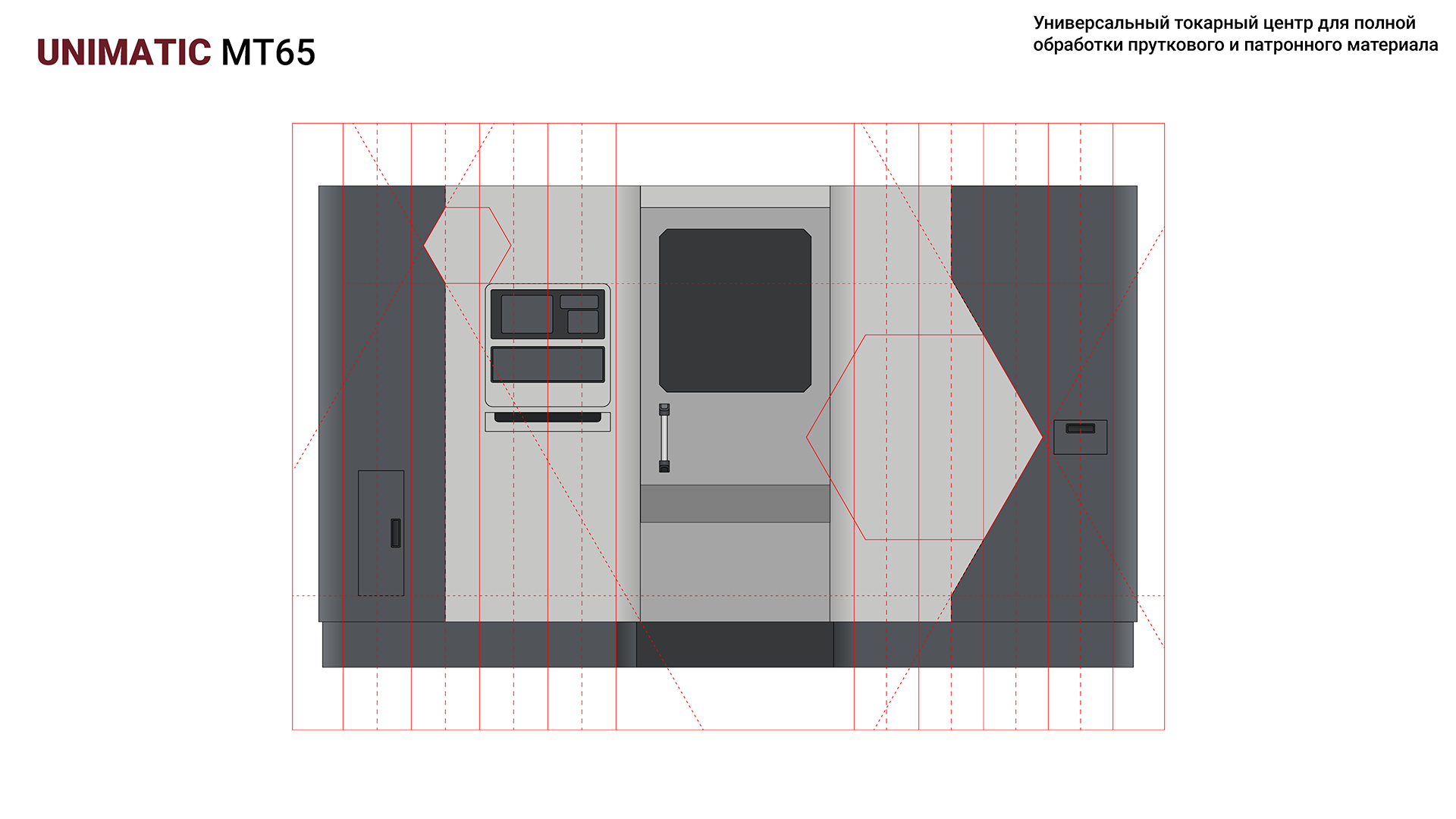

В рамках проекта мне предоставили готовые 3D-модели оборудования, на основе которых я начал работу над редизайном. После длительных обсуждений и этапа прототипирования было принято решение упростить формообразование корпуса.

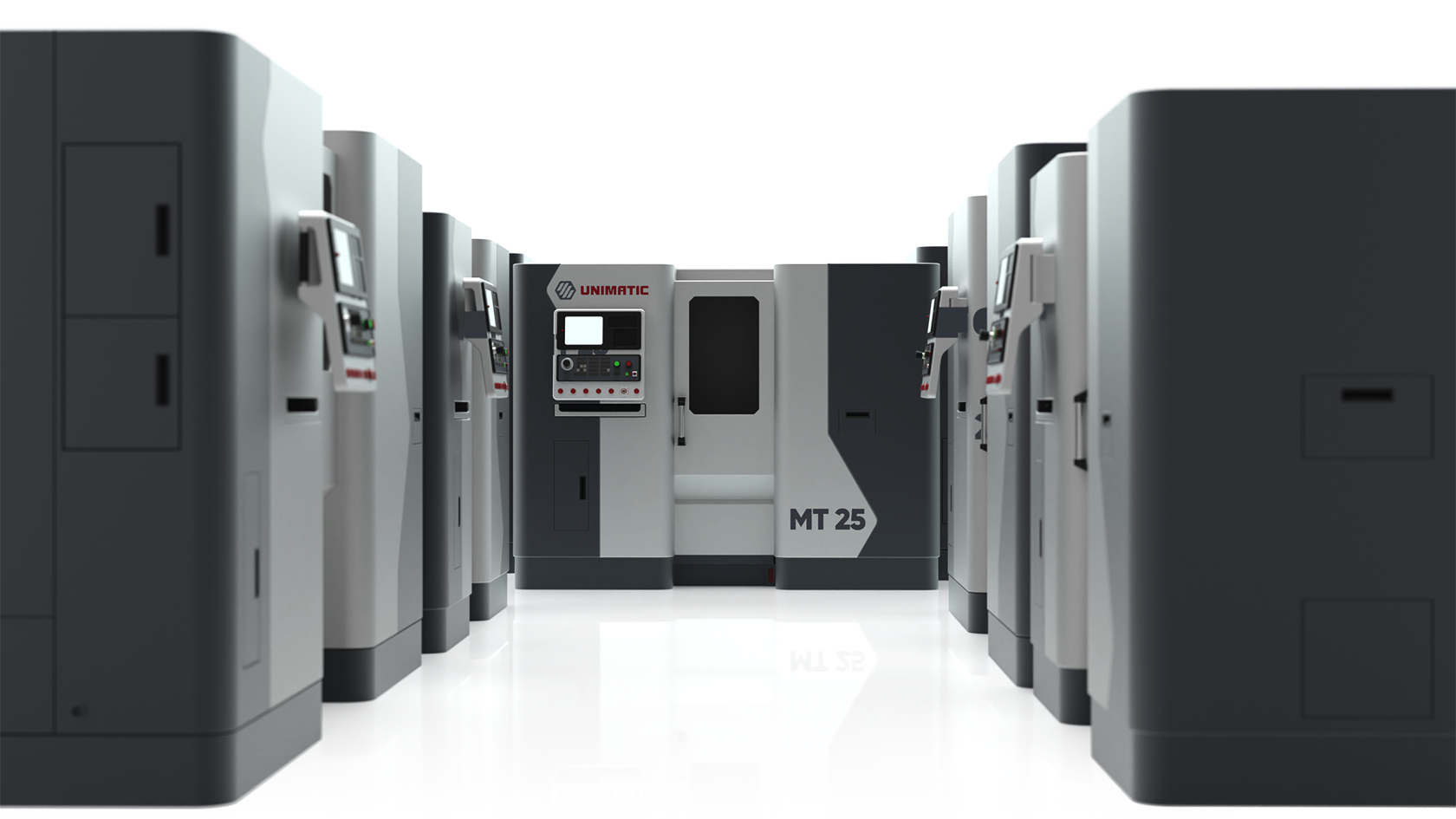

Такой подход обеспечивает высокую визуальную идентичность продукции и способствует формированию узнаваемого бренд-стиля. Лаконичность дизайна корпуса также ассоциируется с простотой эксплуатации, что улучшает восприятие станка и снижает порог входа для новых операторов.
Прямые линии крышки и перпендикулярные стенки корпуса предотвращают накопление пыли и загрязнений на поверхностях. Это особенно важно в промышленных условиях и помогает поддерживать аккуратный внешний вид оборудования.

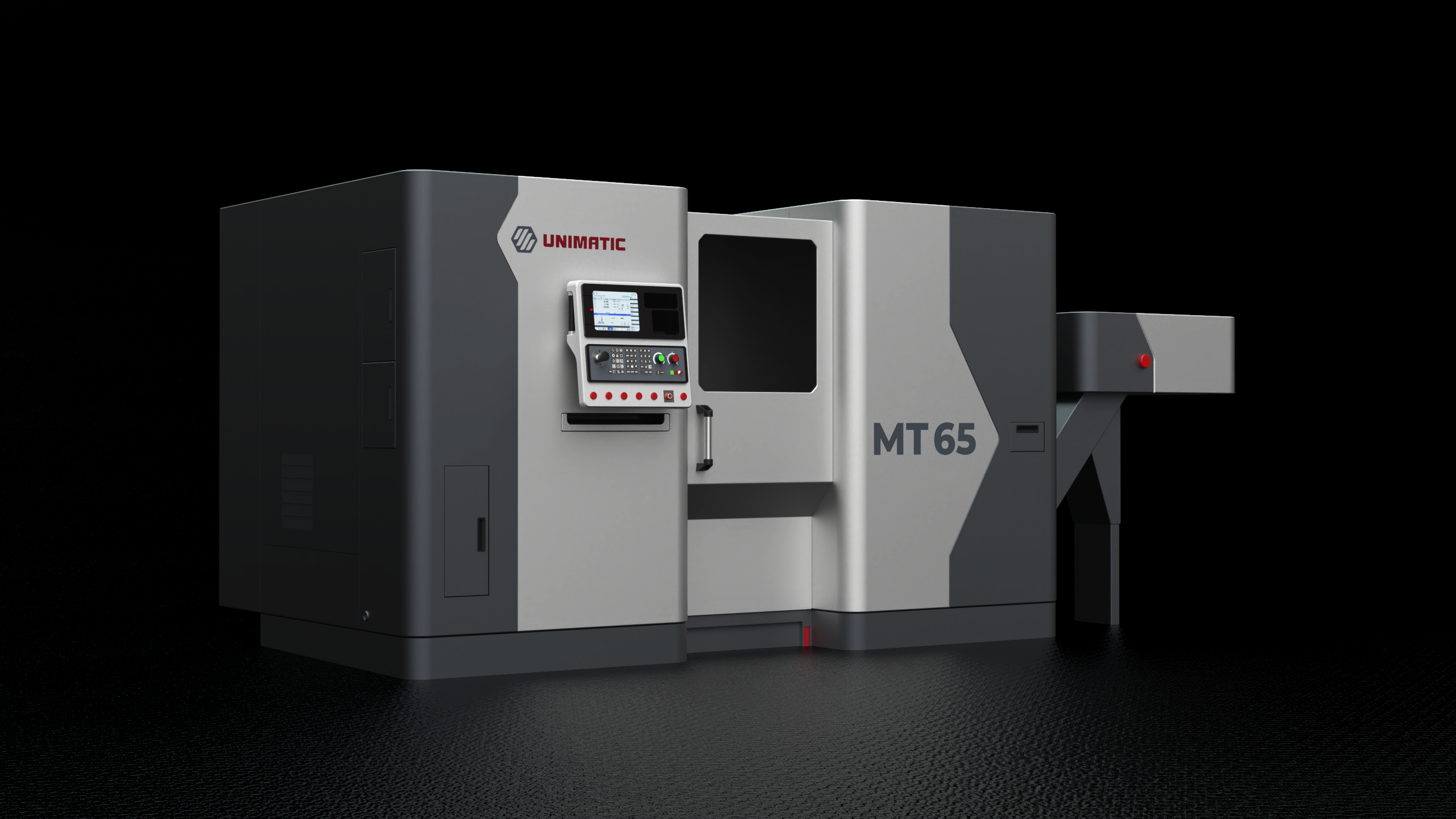

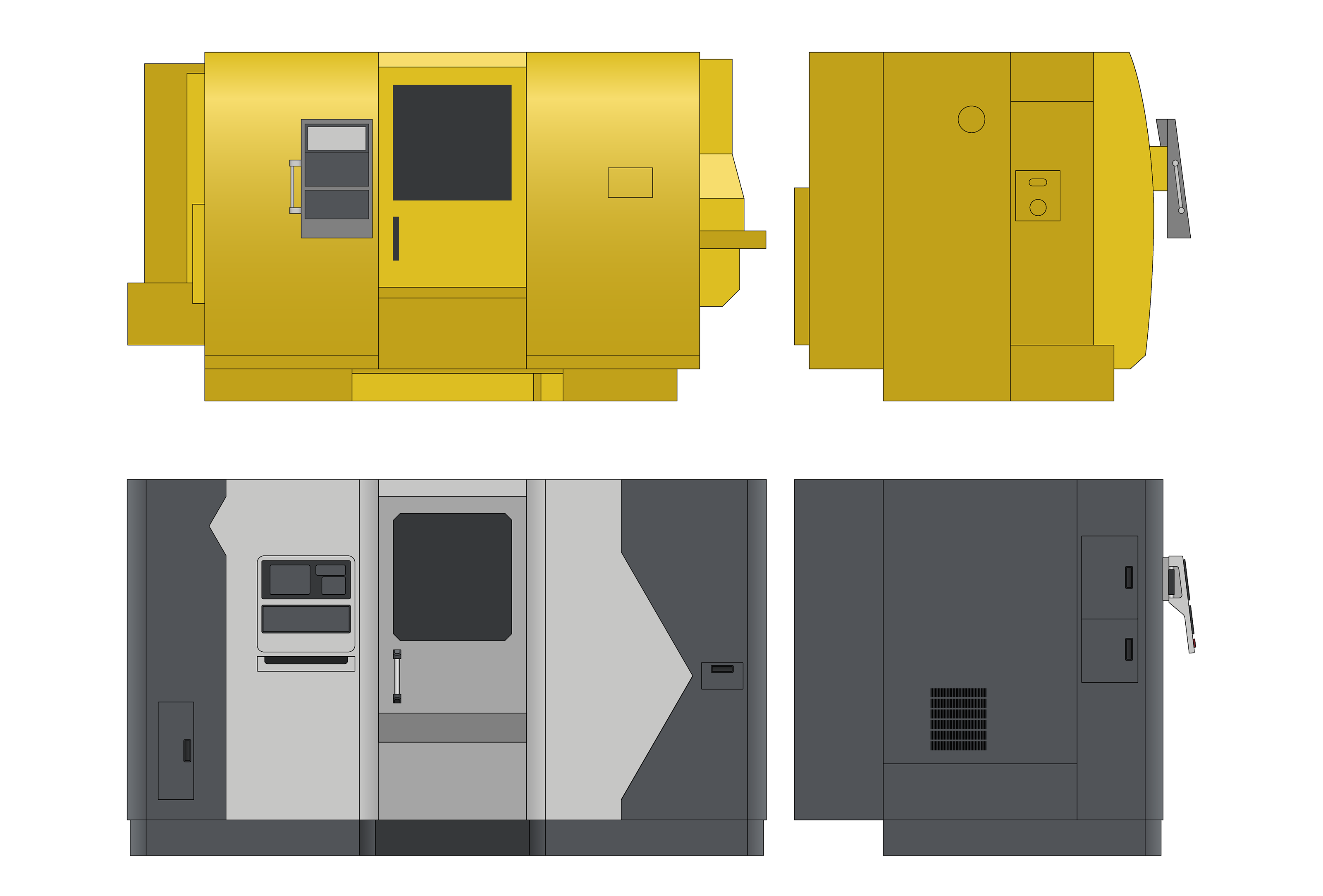

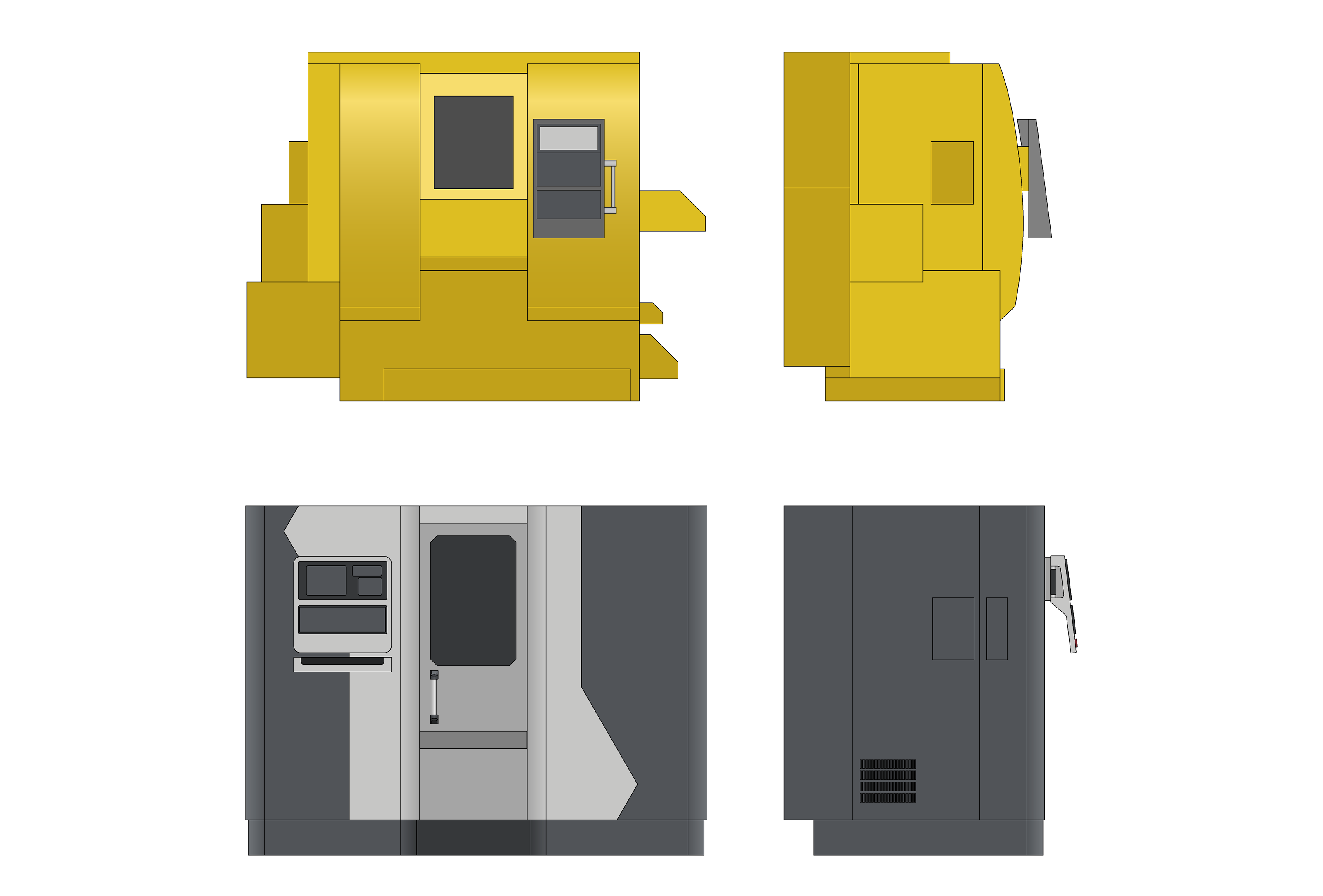

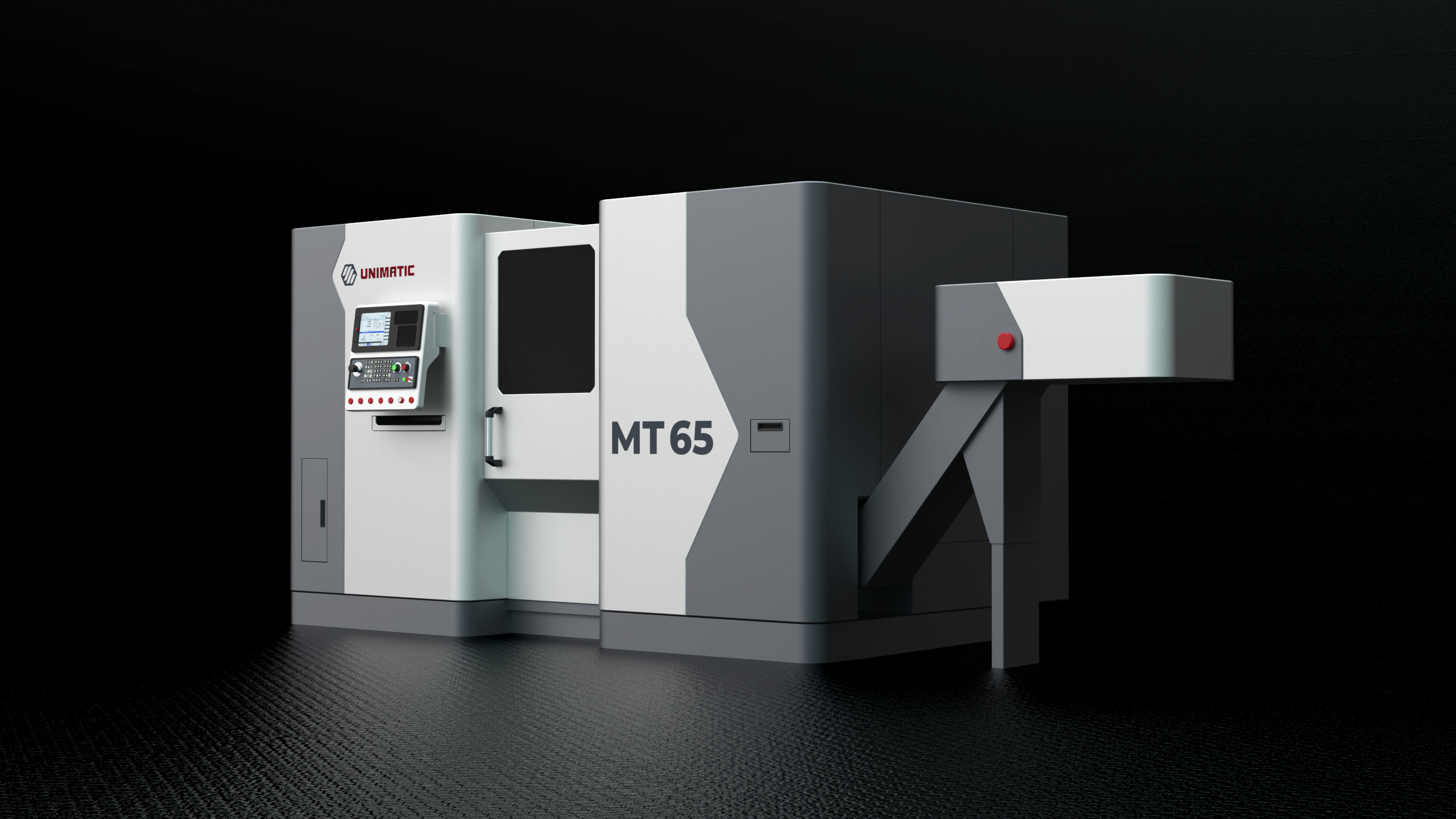

Первая и обновленная версии токарного центра

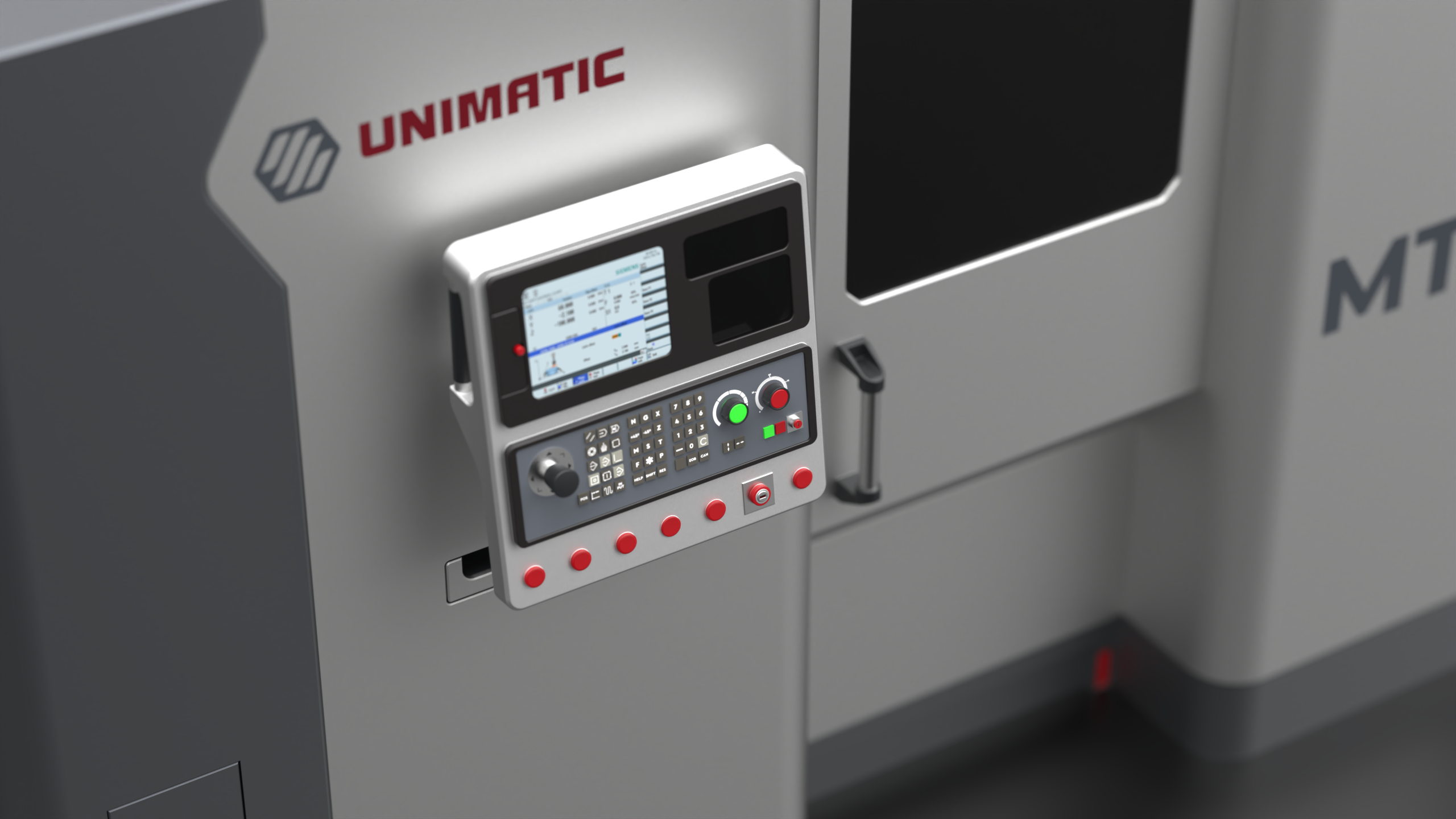

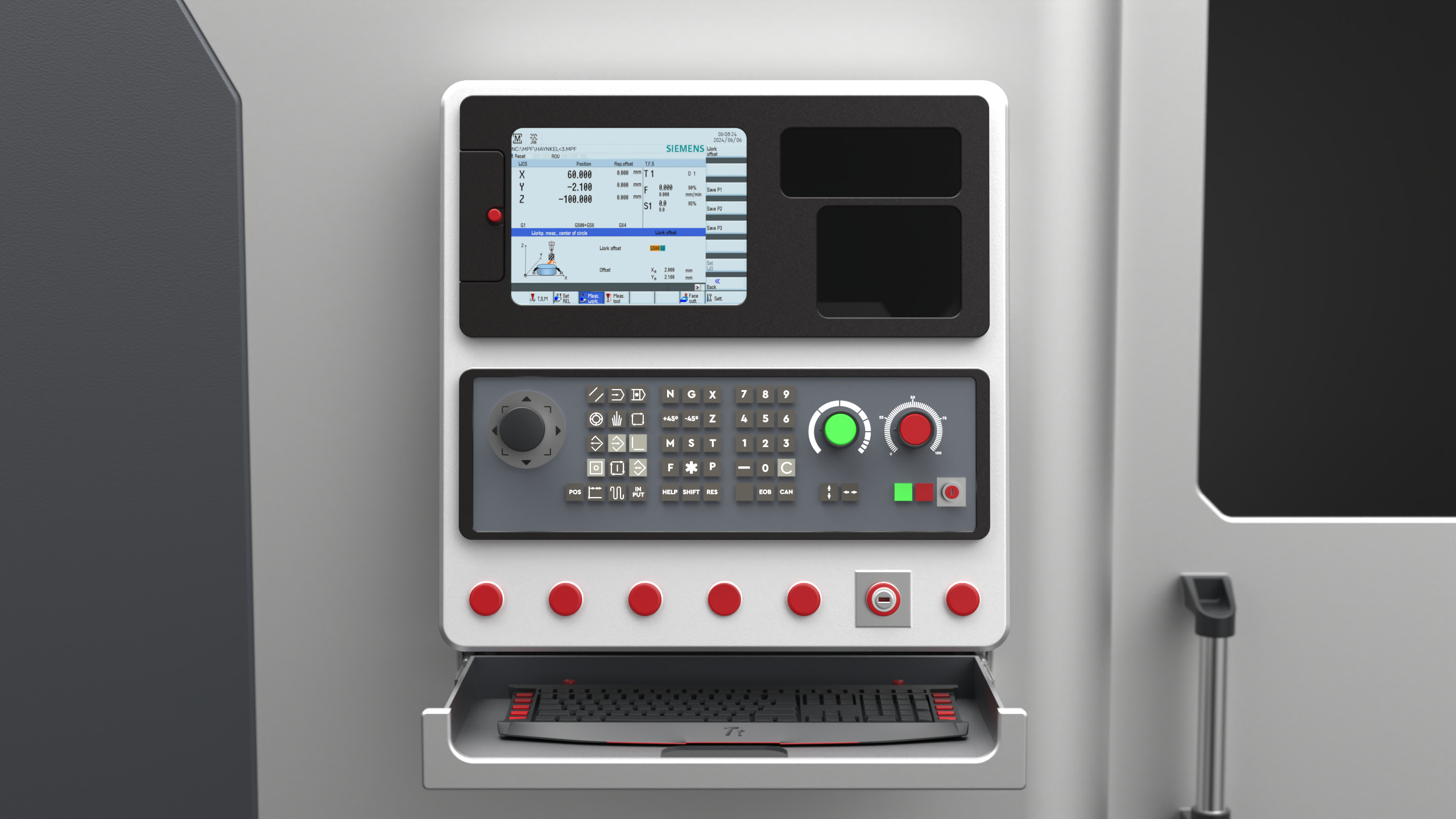

Пульт управления
Пульт управления разработан компанией Unimatic специально для новой серии токарных центров. Интерфейс был полностью переработан и локализован для 11 языков, включая русский, китайский и итальянский. Иконки и клавиши автоматически адаптируются под длину текста, чтобы избежать нежелательных переносов.
В пульт интегрирована профильная клавиатура, но при этом сохранена возможность подключения стандартной компьютерной клавиатуры — это соответствует современным требованиям индустрии.

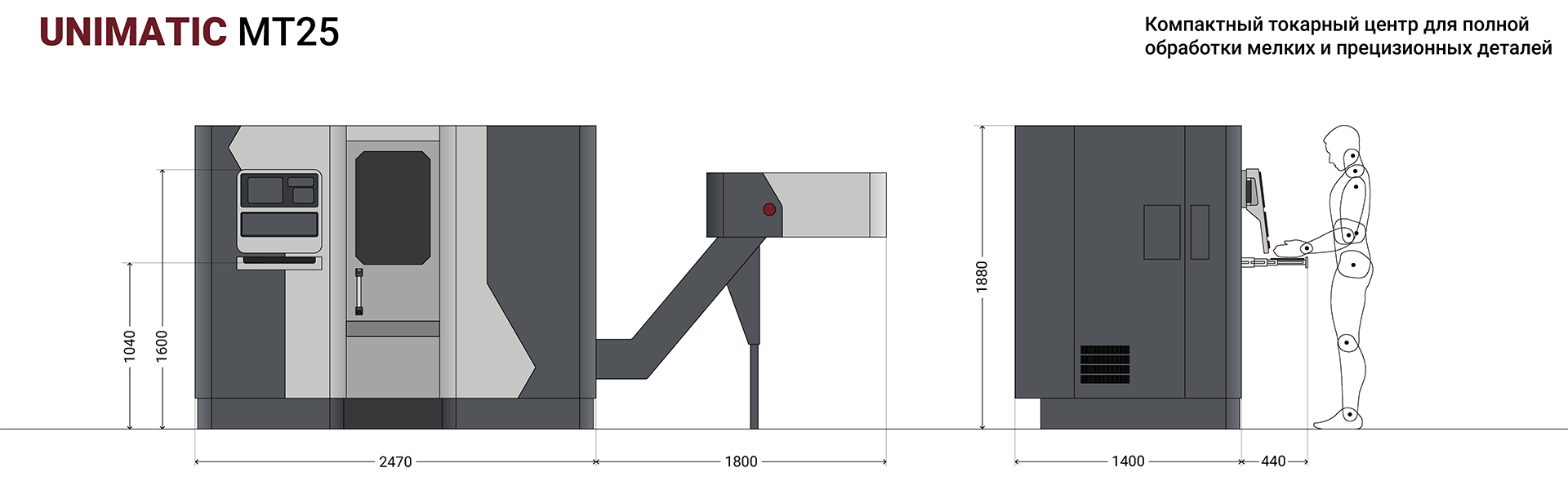

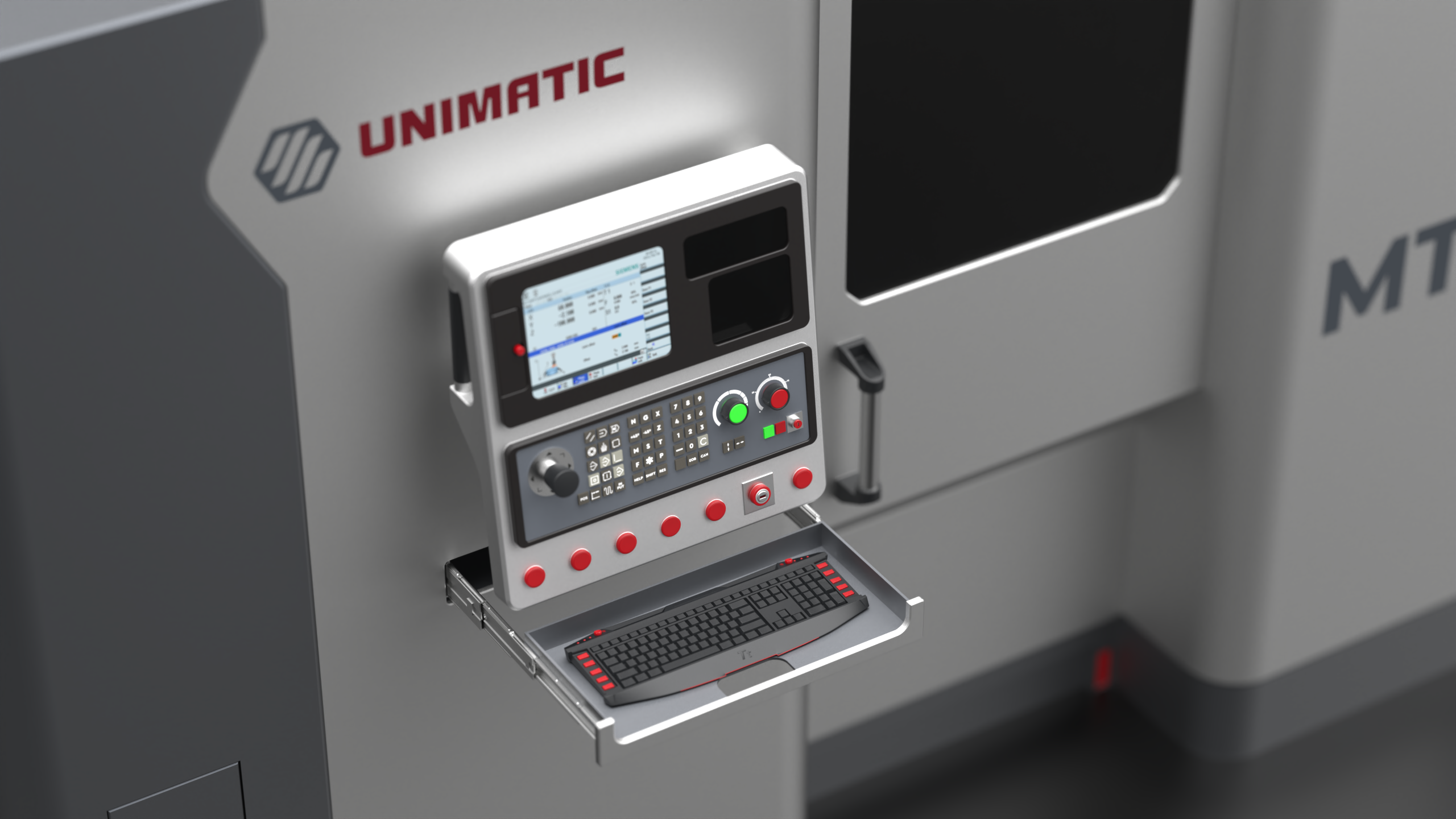

Корпус пульта имеет значительный отступ от рабочей зоны станка, что позволило разместить выдвижную полку на телескопических направляющих. Полка не только увеличила полезное пространство, но и стала полноценной рабочей поверхностью для оператора — на неё можно класть инструменты, чертежи или документацию.
Пульт установлен на поворотный шарнир с фиксацией в трёх положениях: 0°, 45° и 90°. В перспективе планировалось добавить регулировку по оси Z для более точной настройки эргономики под оператора.
В связи с изменением рыночной конъюнктуры и реорганизацией компании проект был приостановлен на этапе MVP (Minimum Viable Product). Однако спустя два года ключевые дизайн-решения — разработанная цветовая палитра и система формообразования декоративных накладок — нашли применение при создании нового бренда Uni.5.
Этот пример демонстрирует, что даже незавершенные проекты могут стать ценным вкладом в долгосрочное развитие компании, обеспечивая преемственность визуального языка и сокращая сроки реализации новых инициатив.
Спасибо за внимание
Денис Плеханов
