Беспилотный трактор для сельского хозяйства концепция / 2024
Проект магистерского диплома — дизайн тяжёлого беспилотного трактора мощностью 300 л.с. для промышленного сельского хозяйства России.

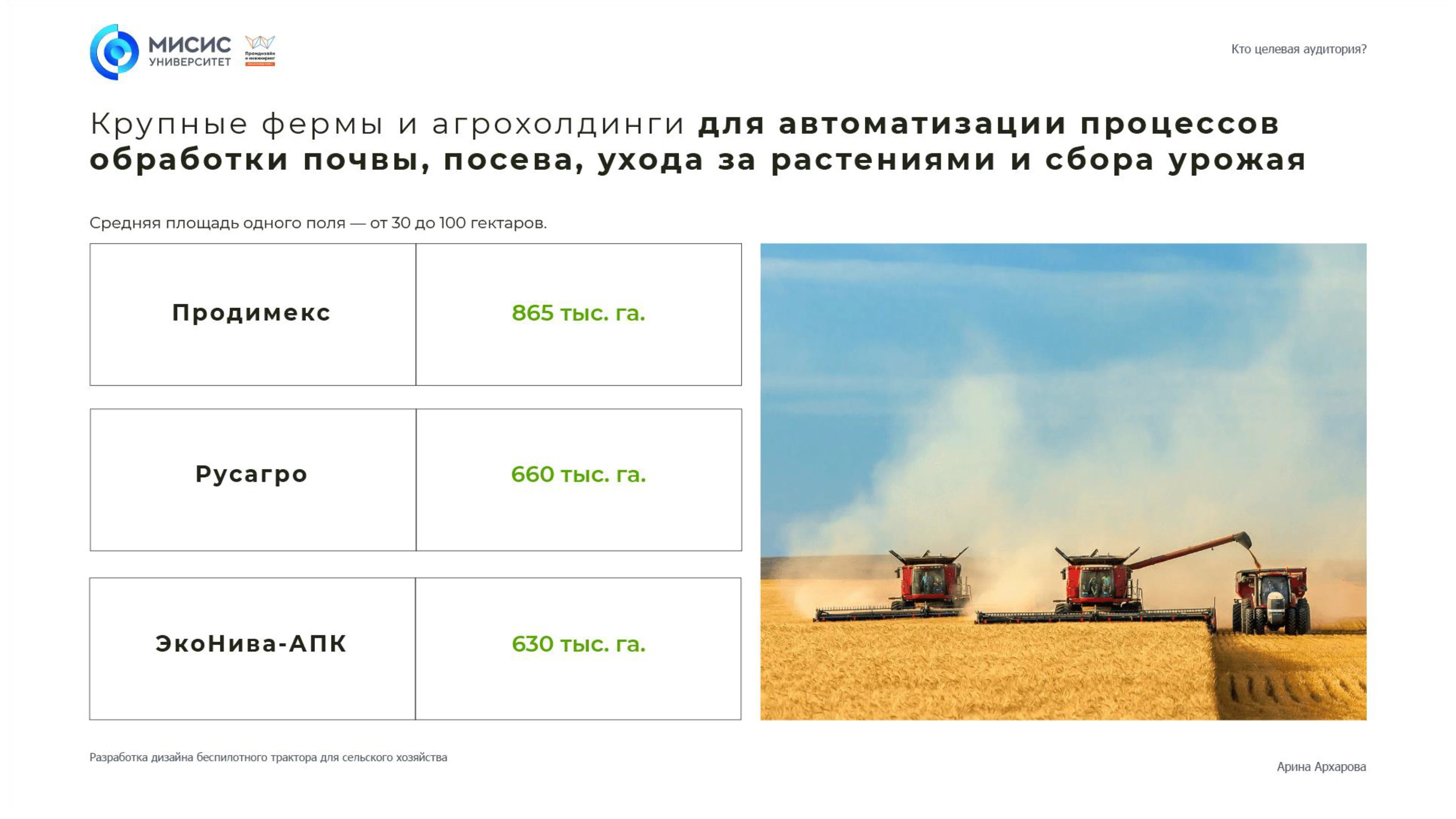

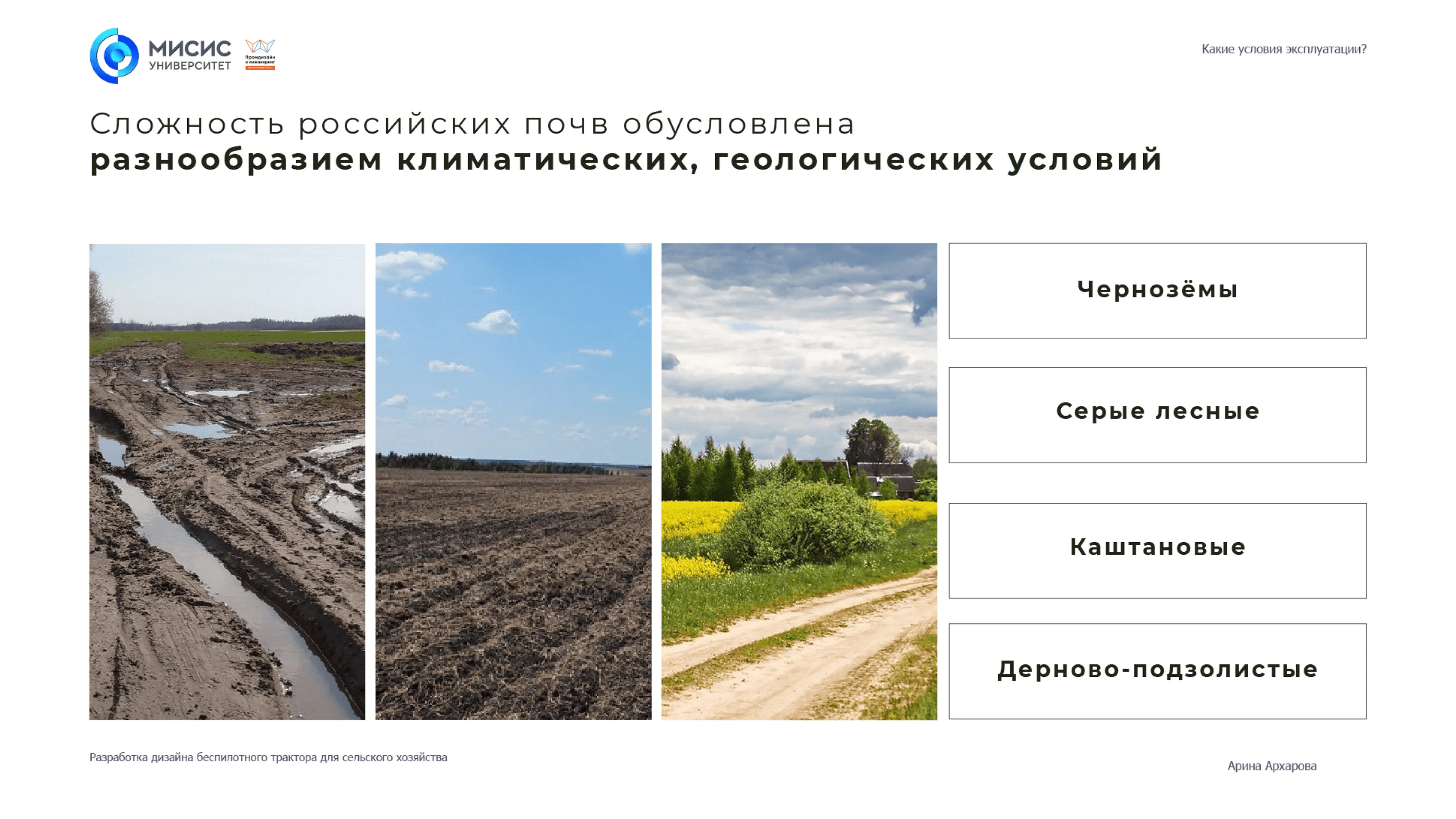

Машина создаётся «с нуля» как отечественная платформа под автономный режим работы и реальные российские условия — от разнообразия почв до масштабов полей и структуры агрохолдингов — чтобы закрыть дефицит современной техники, повысить производительность и снизить зависимость от импортных брендов.

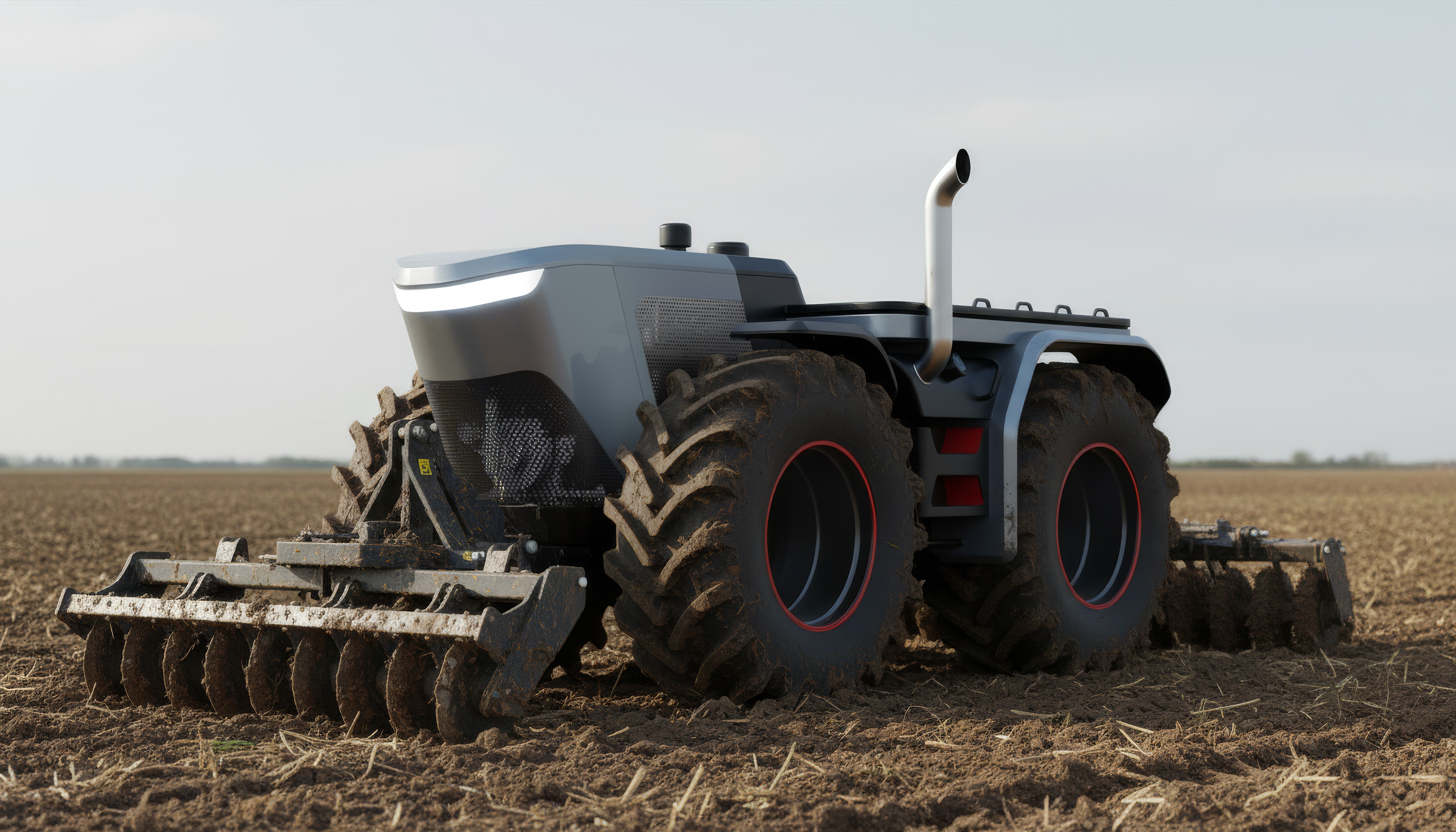

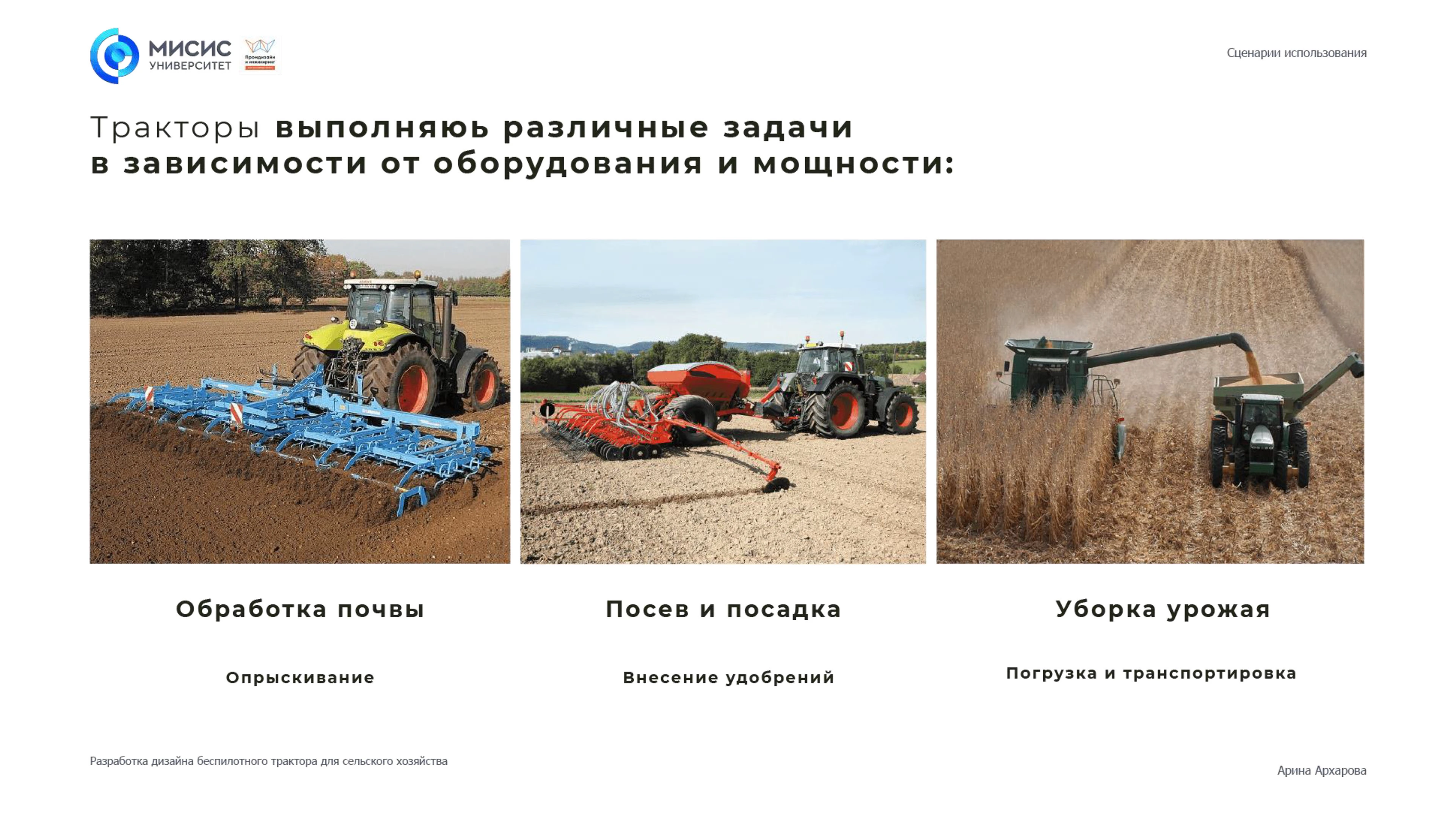

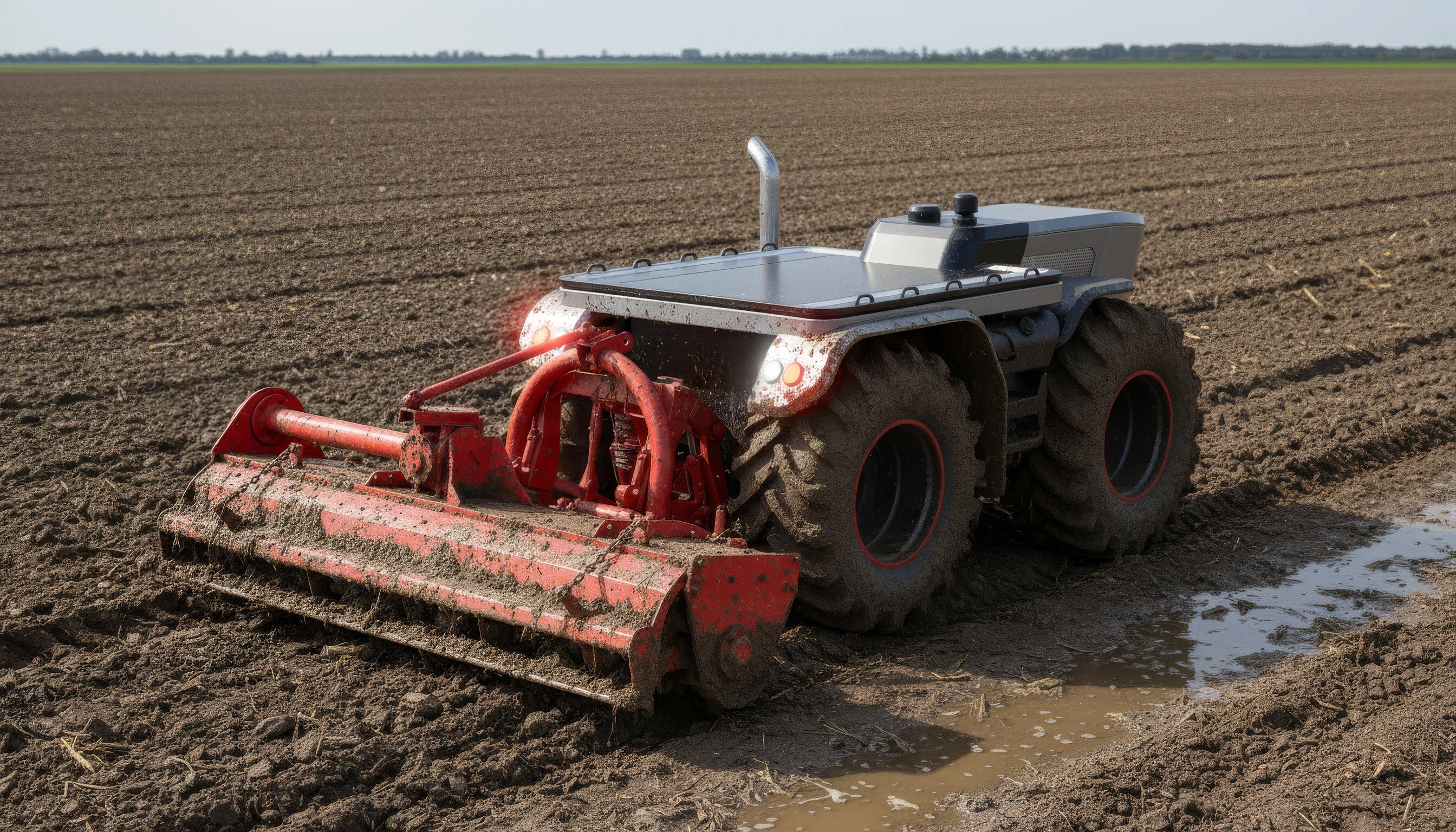

В основе проекта — трактор 5 класса, рассчитанный на полный цикл полевых операций: обработку почвы, посев, внесение удобрений, опрыскивание, уборку урожая, погрузку и транспортировку, с возможностью работы с широким спектром навесного и прицепного оборудования.

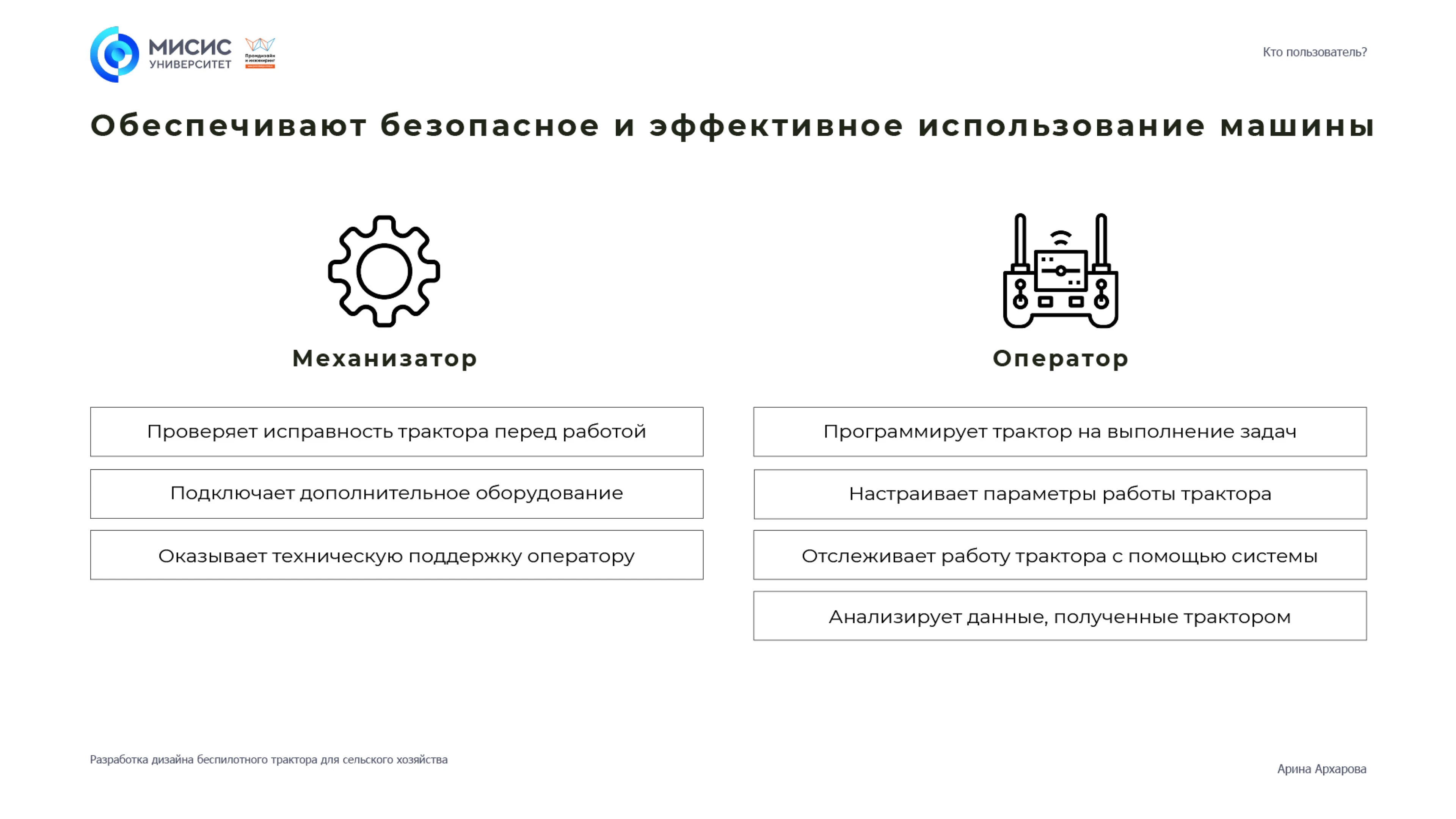

Концепция учитывает разделение ролей пользователя: механизатор отвечает за техническую готовность и подключение оборудования, оператор — за программирование маршрутов, настройку параметров и анализ данных, что позволяет масштабировать беспилотную технику без критической зависимости от одного специалиста.

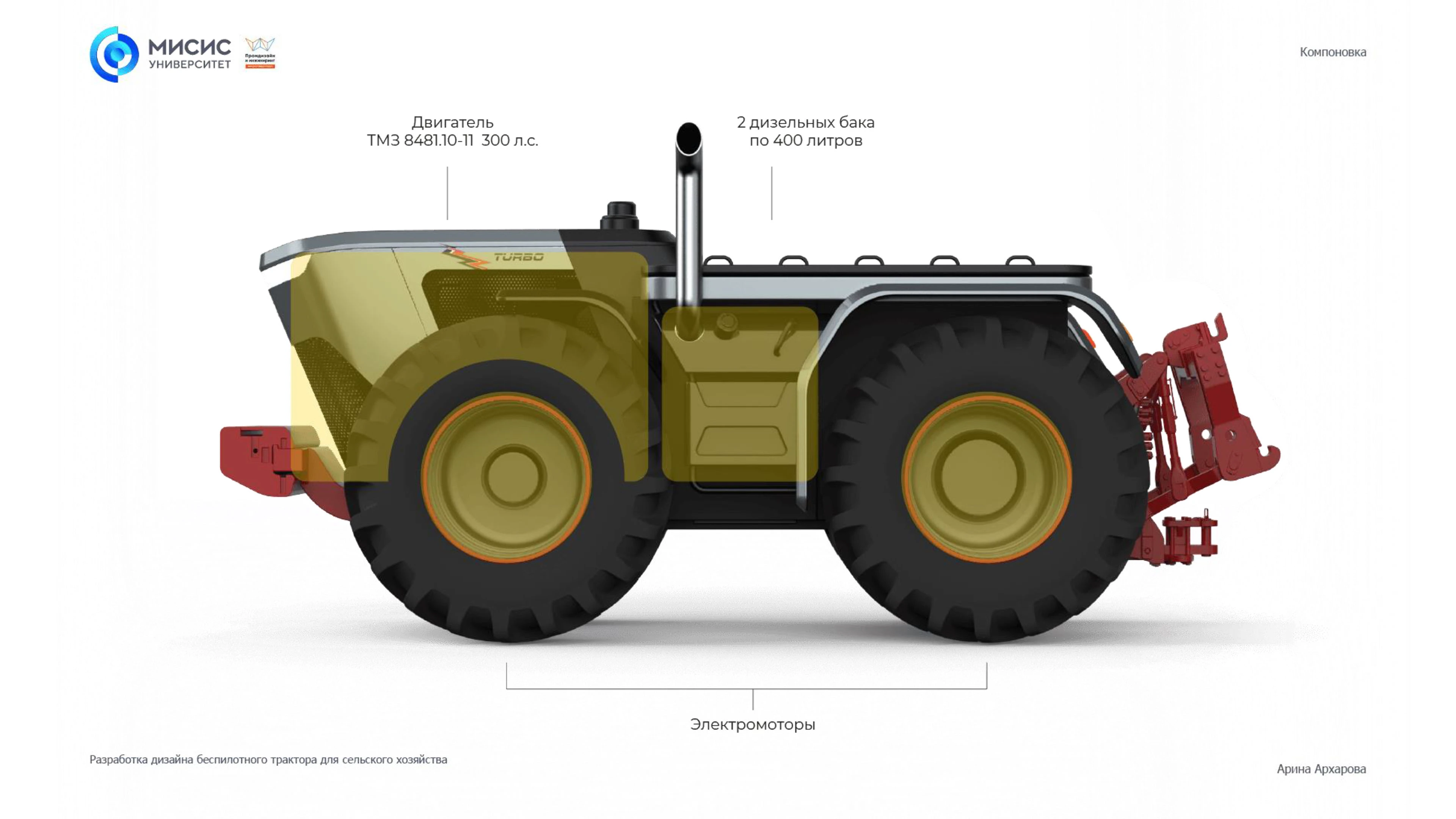

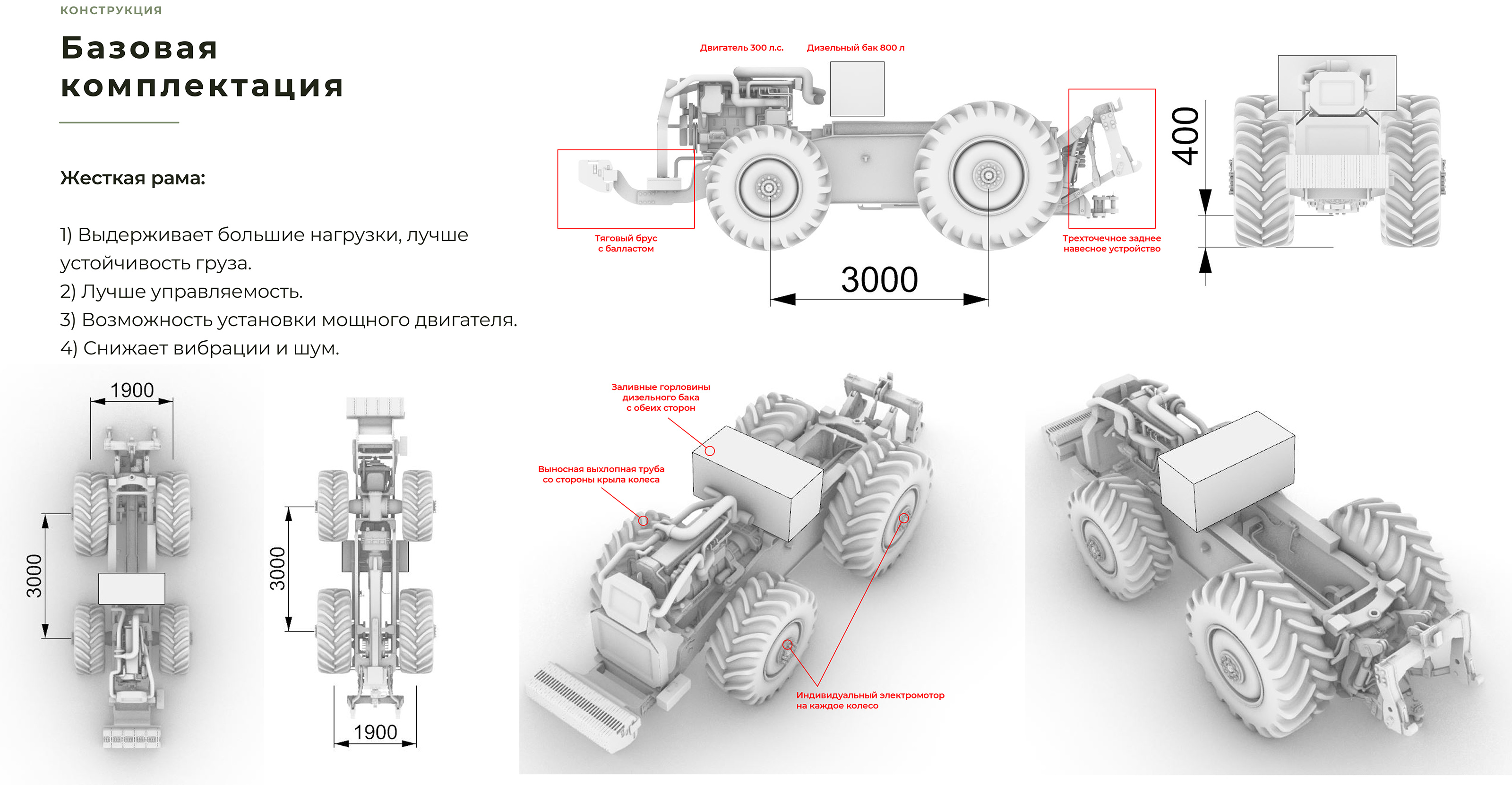

Промышленный дизайн используется как инструмент повышения эффективности: компоновка двигателя ТМЗ 8481.10‑11 на 300 л.с., двух дизельных баков по 400 литров, электромоторов, навесных узлов и сервисных доступов оптимизирована под надёжность, удобство обслуживания и работу в тяжёлых условиях.

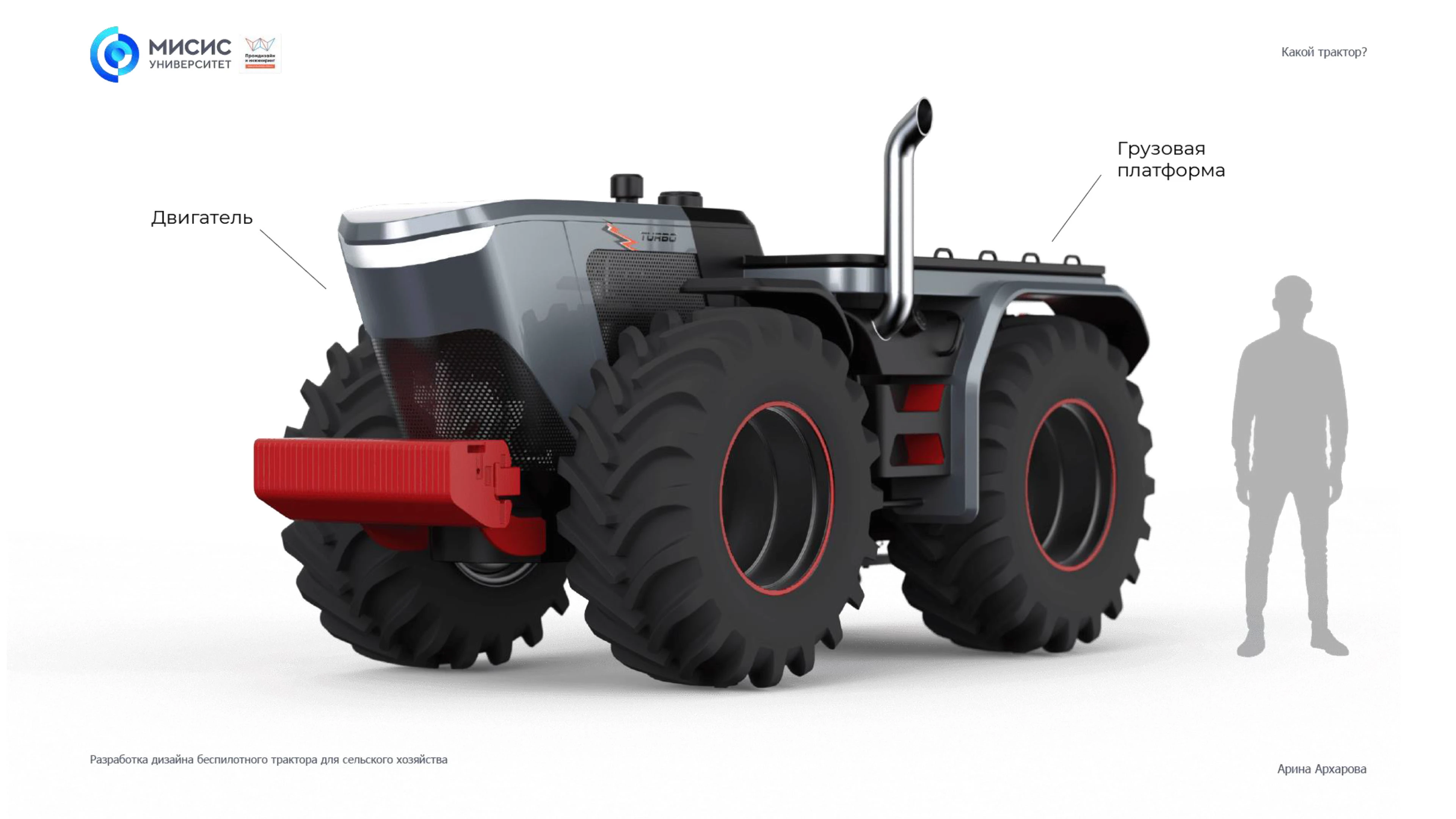

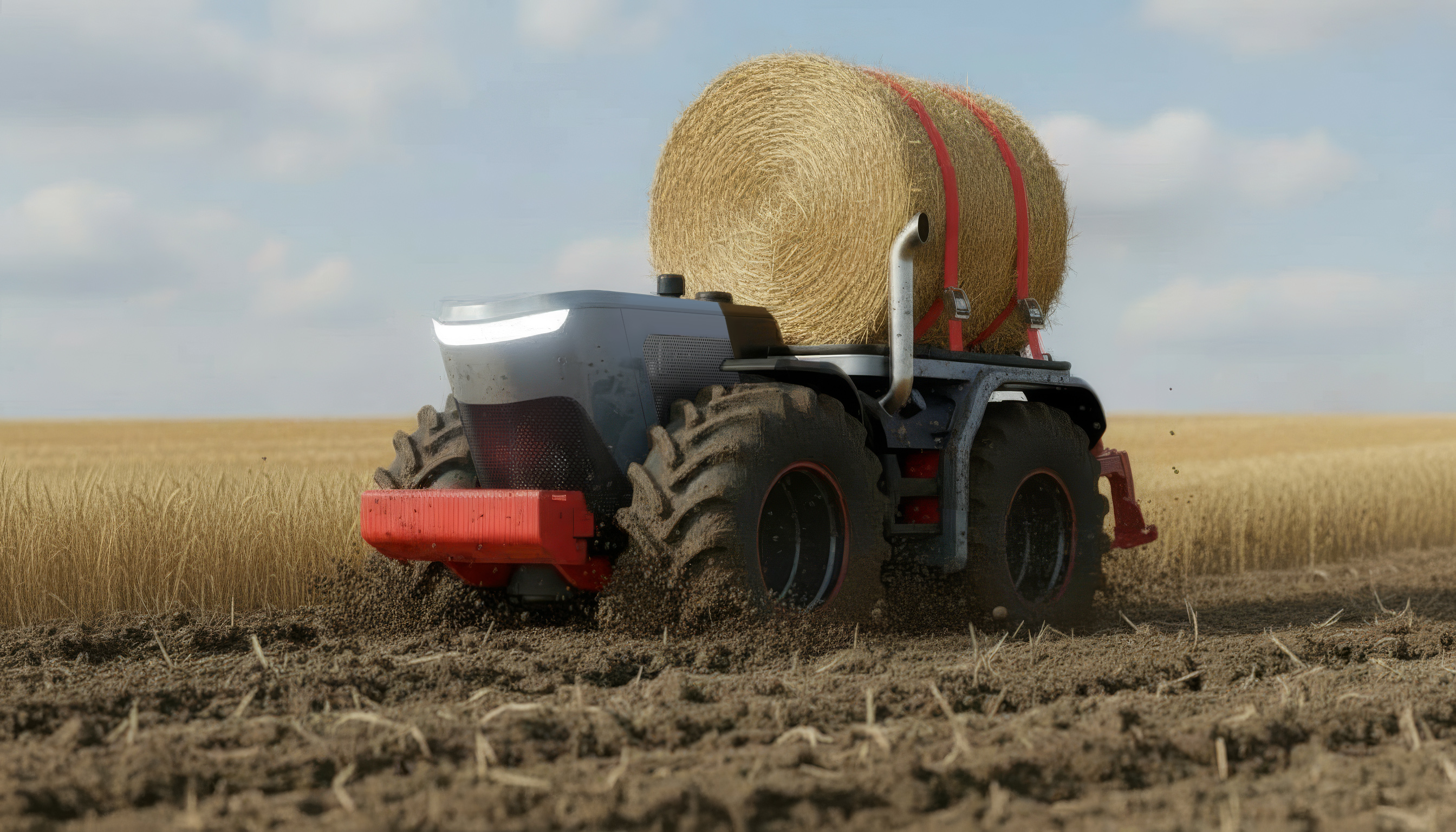

Особой уникальной чертой является интегрированная грузовая платформа, которая превращает трактор в многофункциональный носитель грузов и модулей: платформа рассчитана на безопасное крепление груза ремнями и фиксаторами, работает в связке с тяговым брусом и балластом и позволяет машине брать на себя внутреннюю логистику хозяйства.

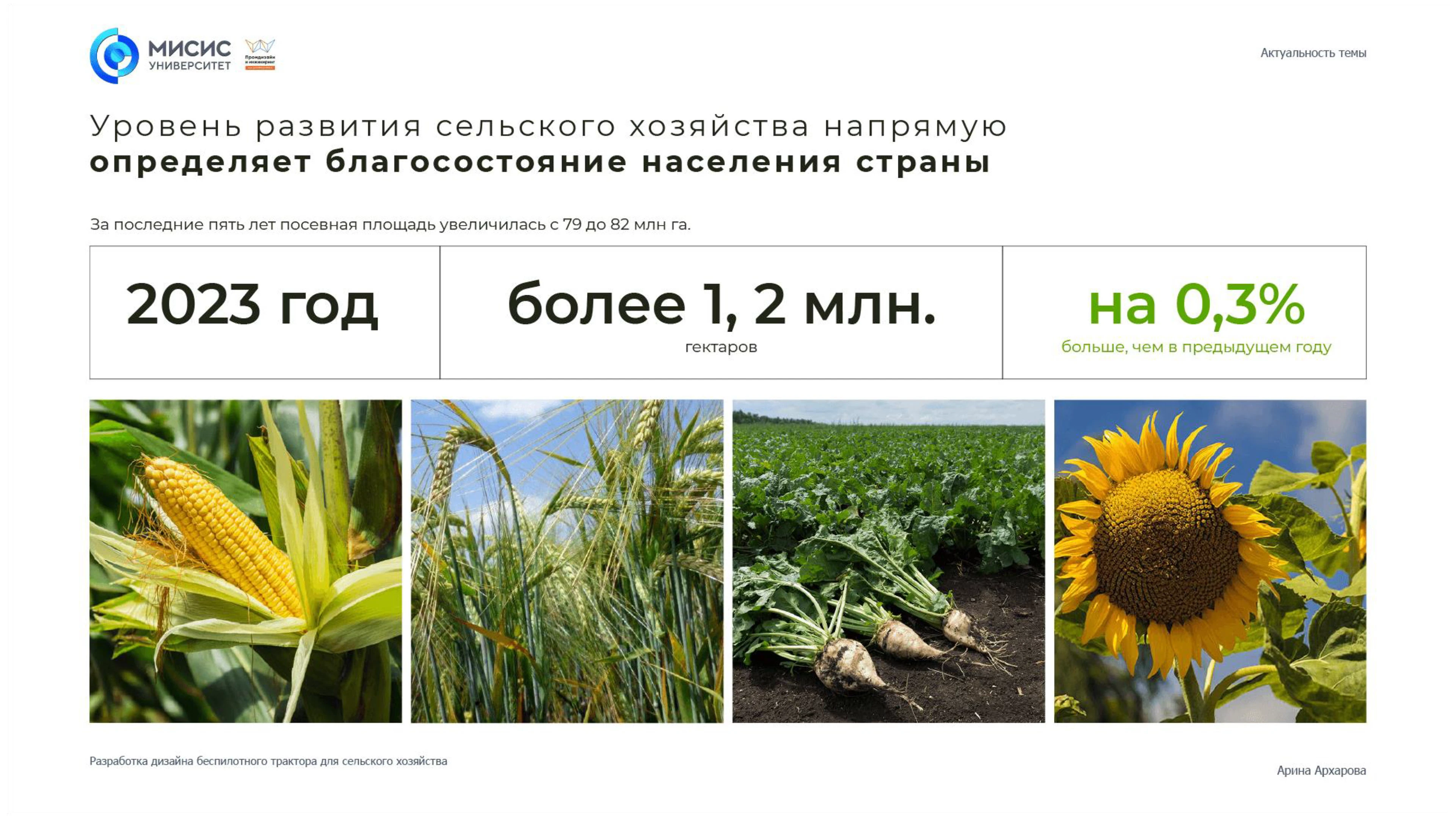

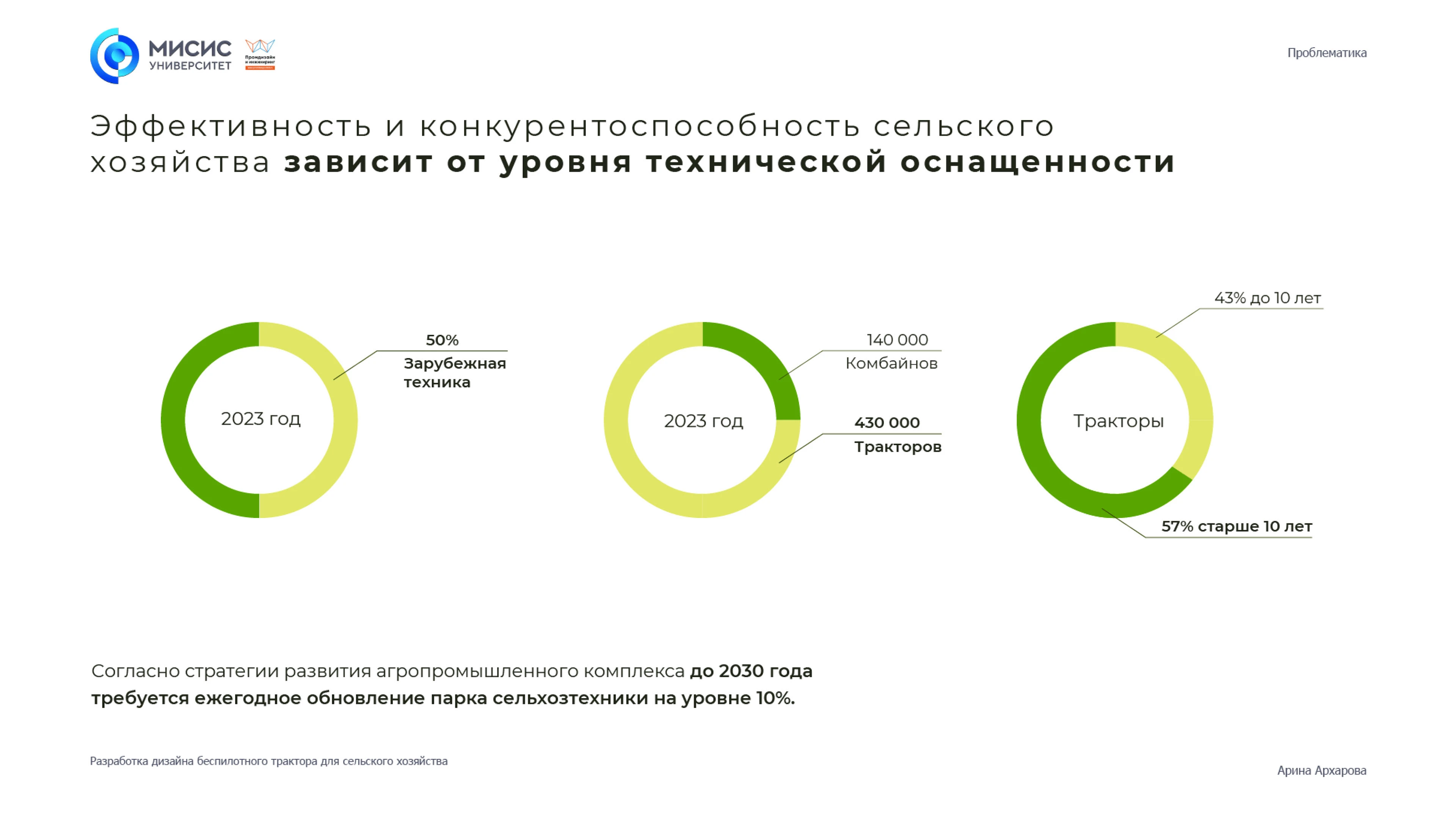

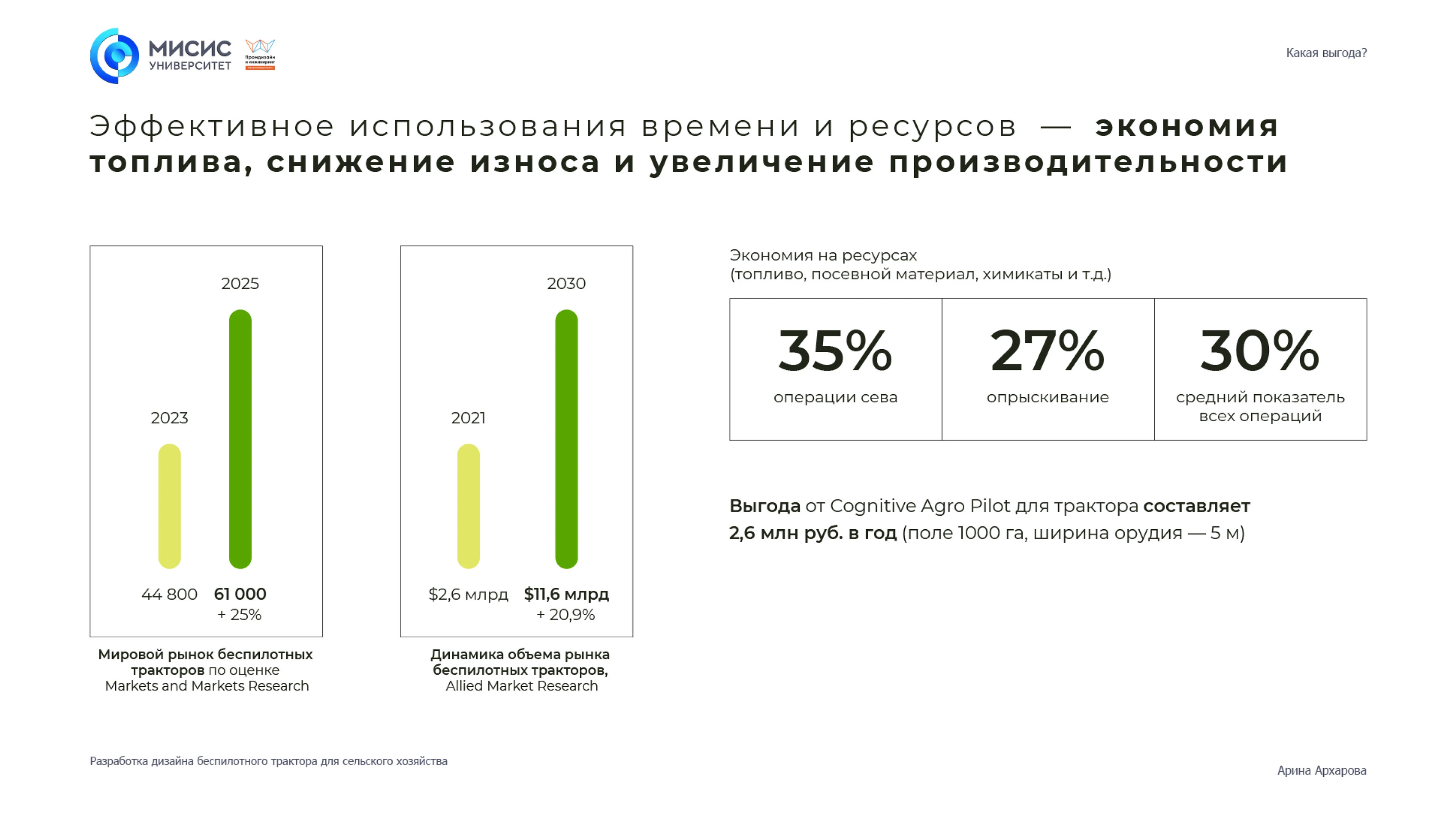

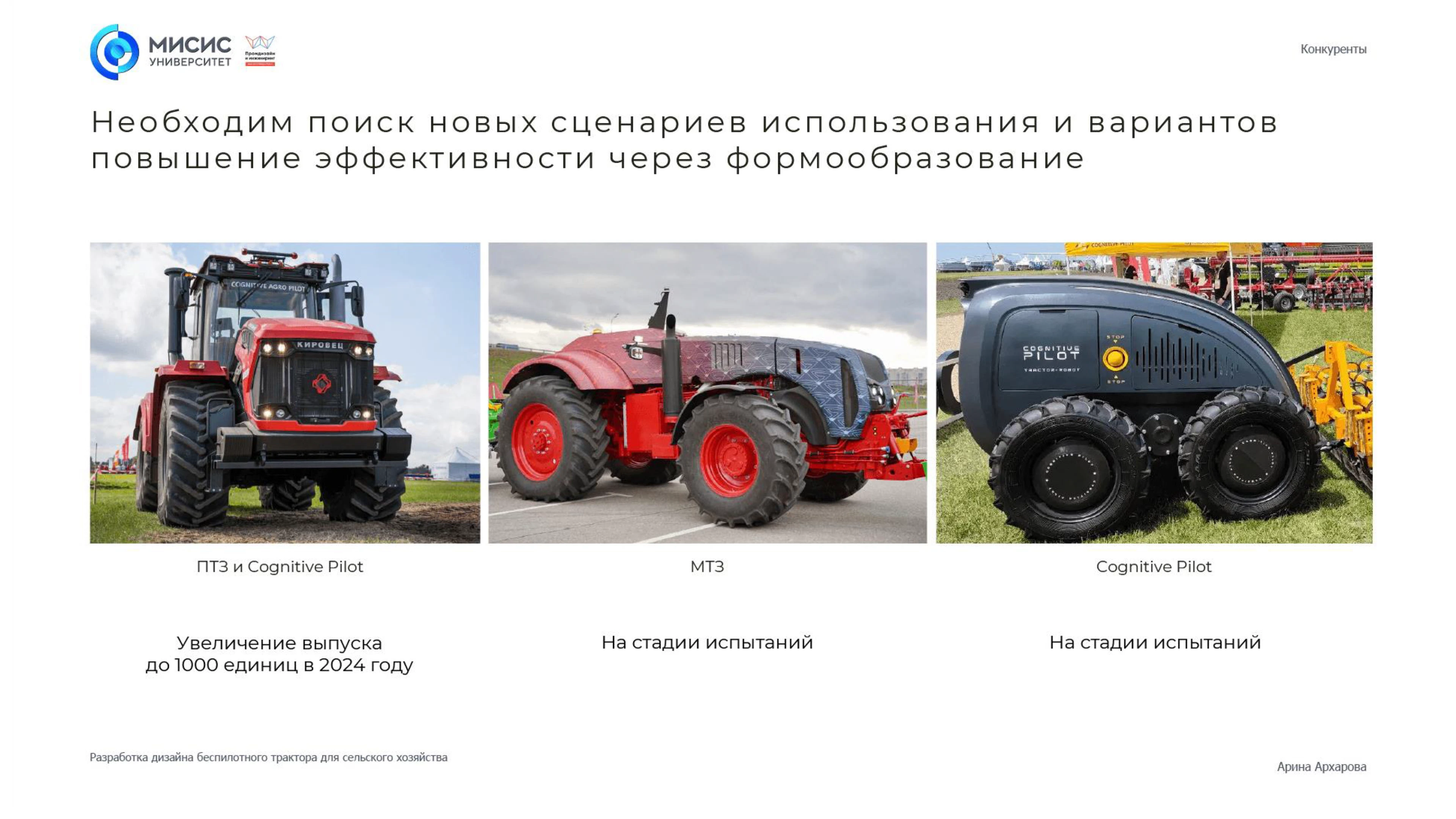

Проект опирается на анализ текущего состояния рынка: устаревший парк тракторов, рост посевных площадей, курс на обновление техники и быстрый рост мирового сегмента беспилотных тракторов формируют запрос на новые отечественные решения.
В ответ предлагается не адаптация существующей модели, а новое видение облика и конструкции тяжёлого беспилотного трактора, в котором функциональность, экономическая эффективность и современный визуальный язык объединены в перспективный продукт для российского и потенциально экспортного рынков.
Ход работы
Исследование и аналитика
Анализ текущего состояния агросектора России, парка сельхозтехники, господдержки и рынка современных тракторов с его конкурентами и трендами автоматизации. Детальное изучение конструкции трактора, навесного и прицепного оборудования, а также ключевых задач и сценариев использования техники.
Формулировка концепции
Определение целевого тягового класса (тяжёлый трактор 300 л.с.) и ключевых сценариев использования в промышленном сельском хозяйстве. Формирование требований к беспилотной системе, компоновке, эргономике обслуживания и уровню автоматизации.

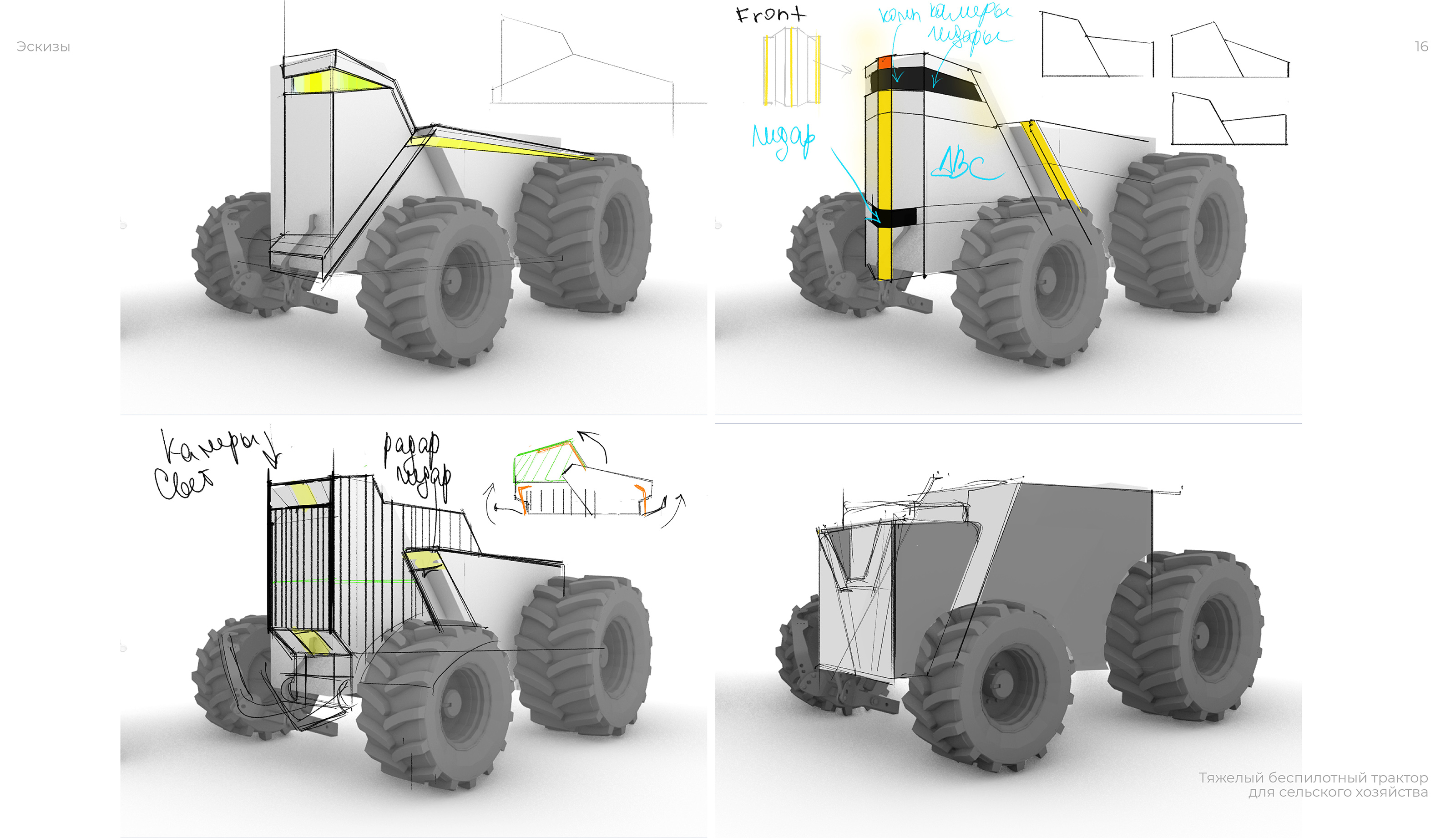

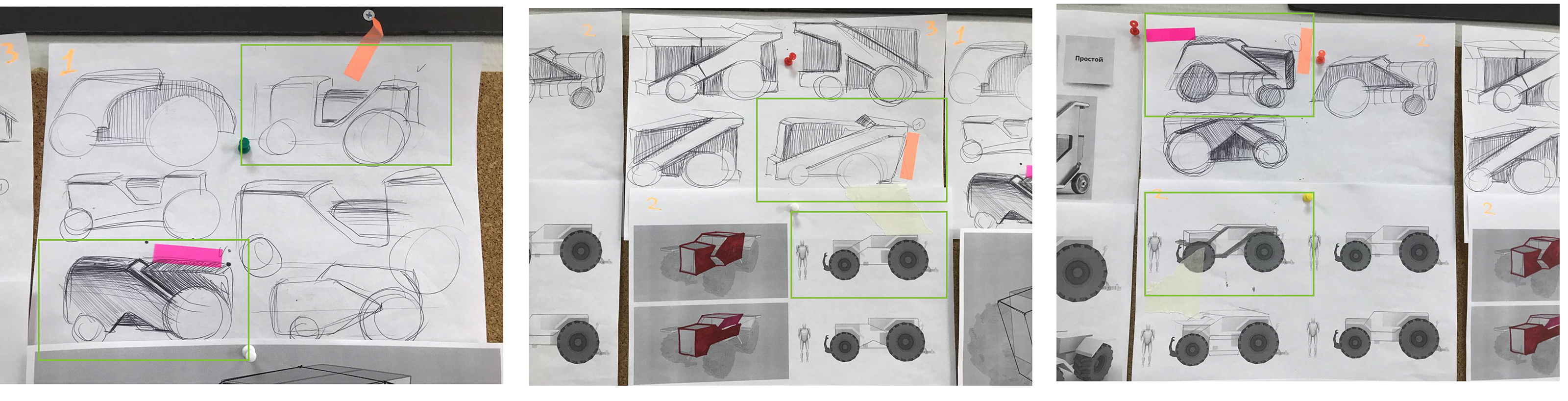

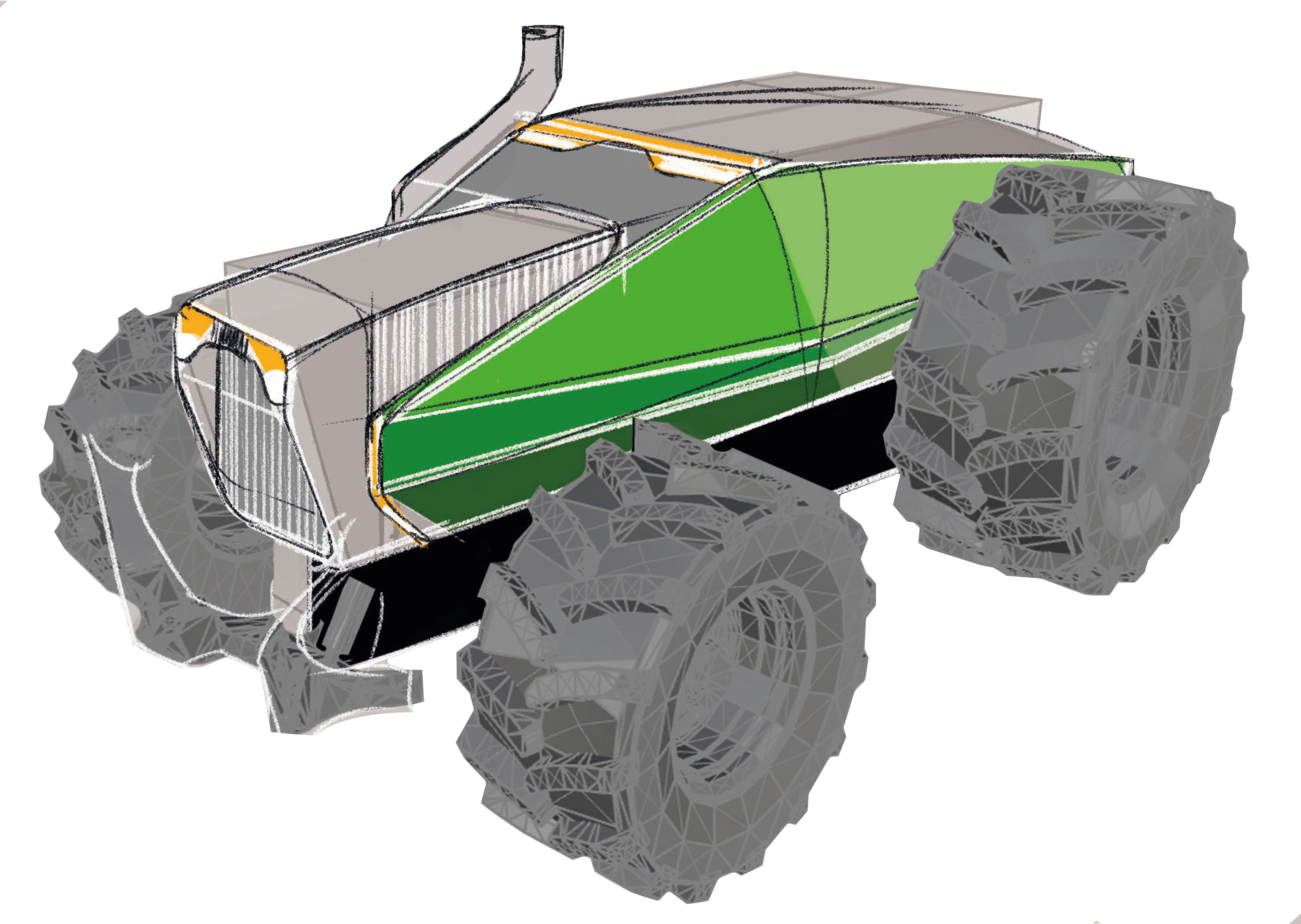

Эскизирование и поиск формы
Разработка нескольких концептуальных направлений, пропорций и пластики корпуса. Отбор финальной концепции по критериям функциональности, технологичности и визуальной целостности.
Трёхмерное моделирование

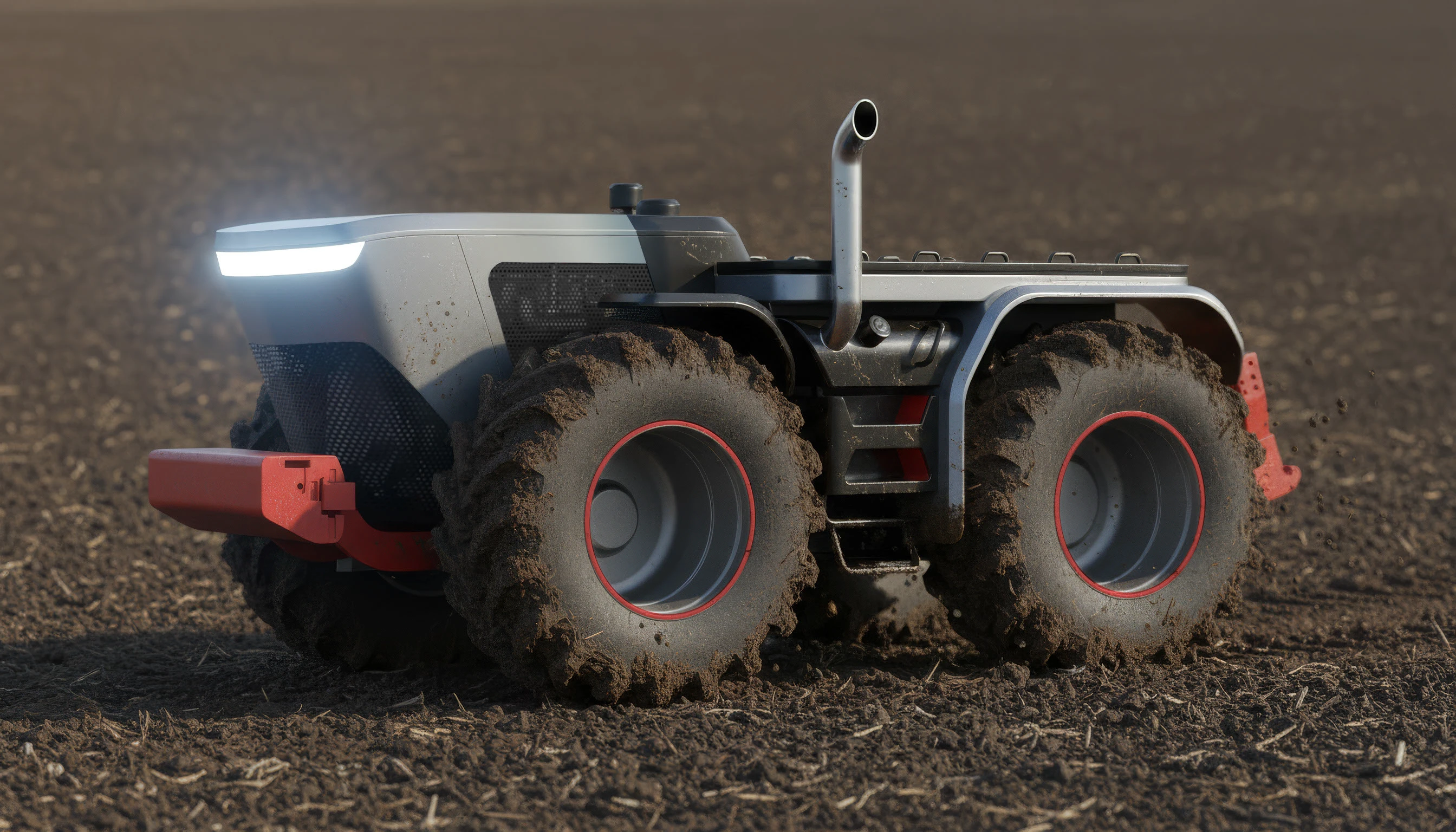

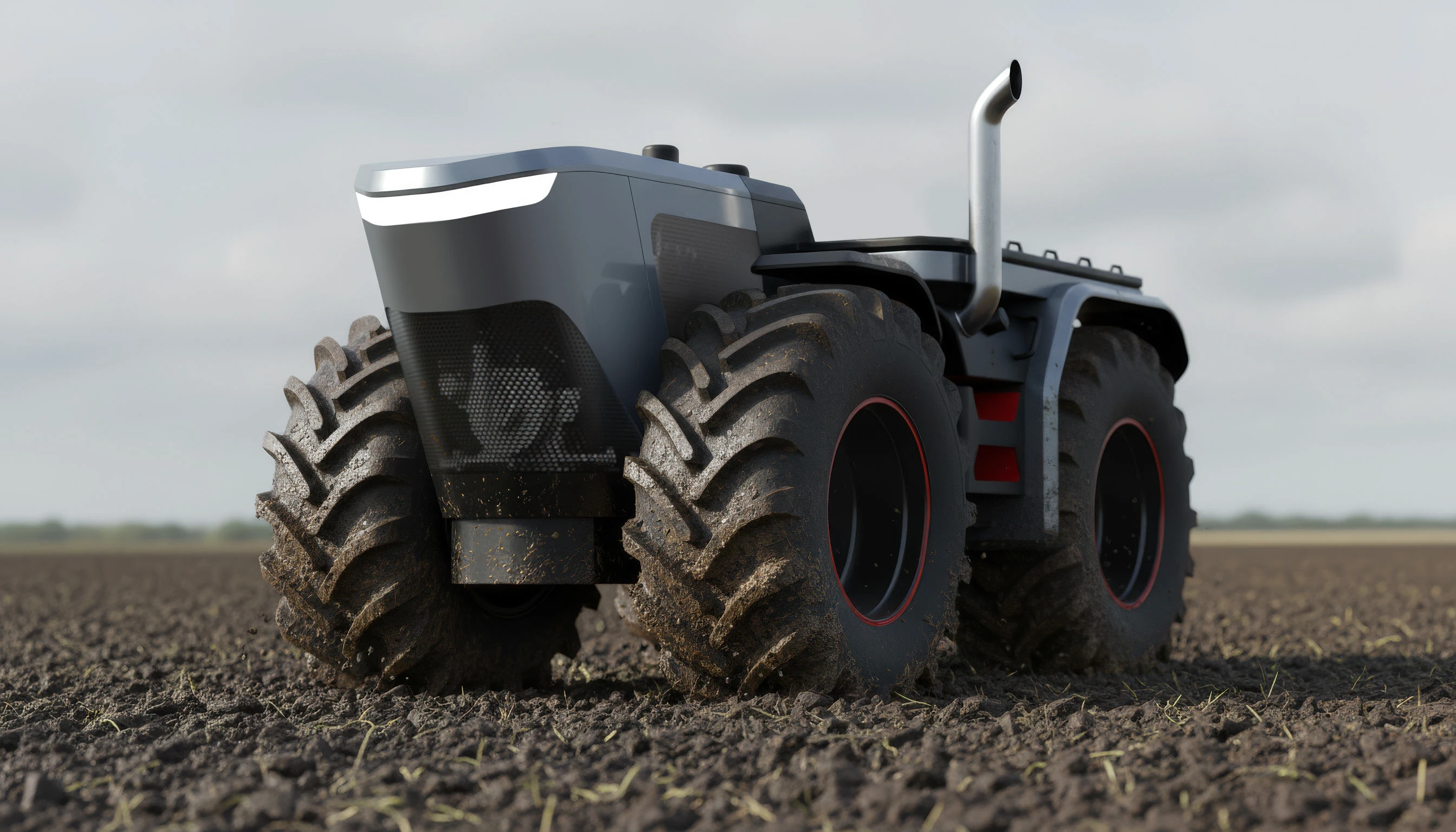

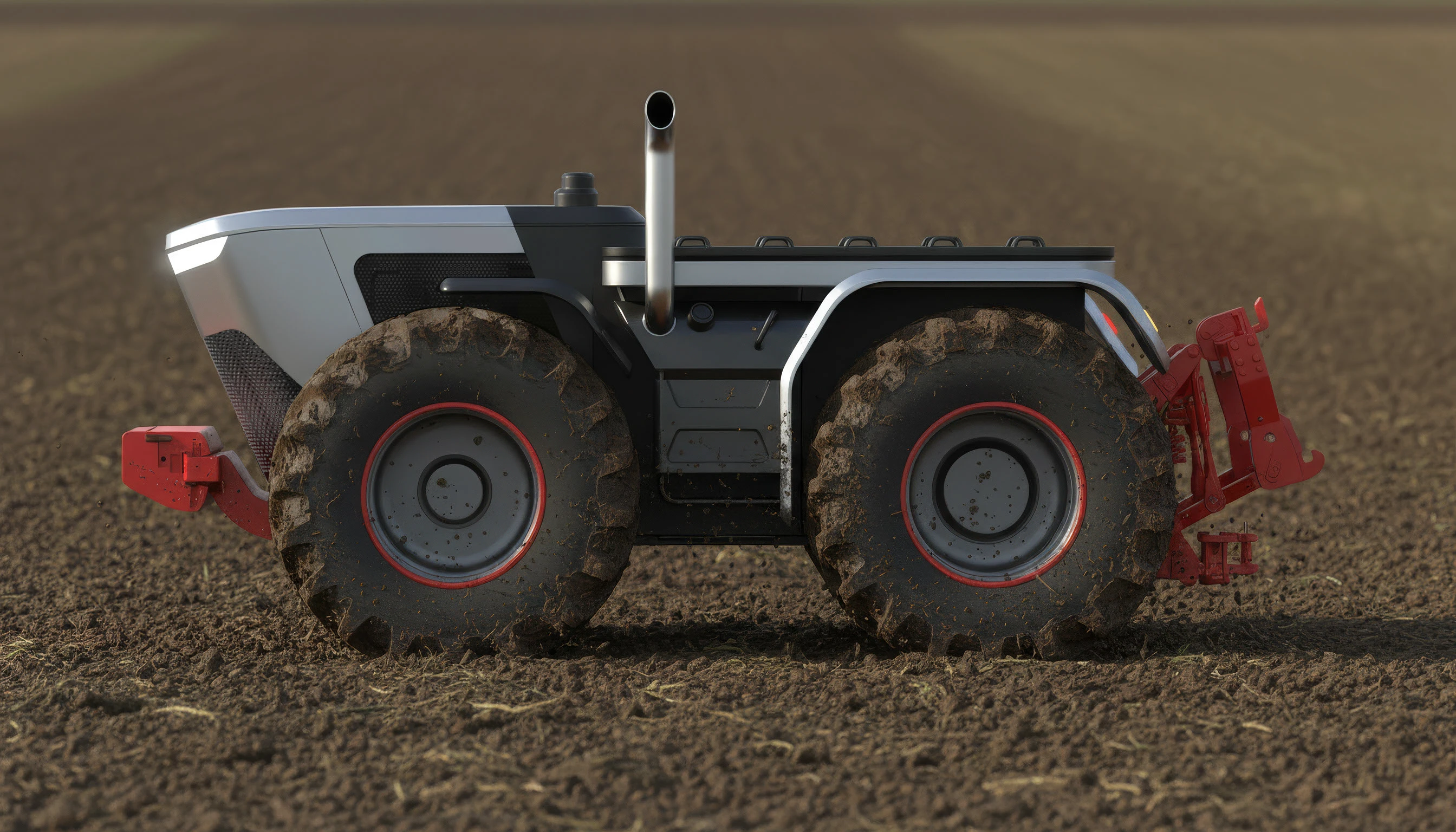

Создание 3D-модели трактора с проработкой внешних панелей и ключевых узлов.

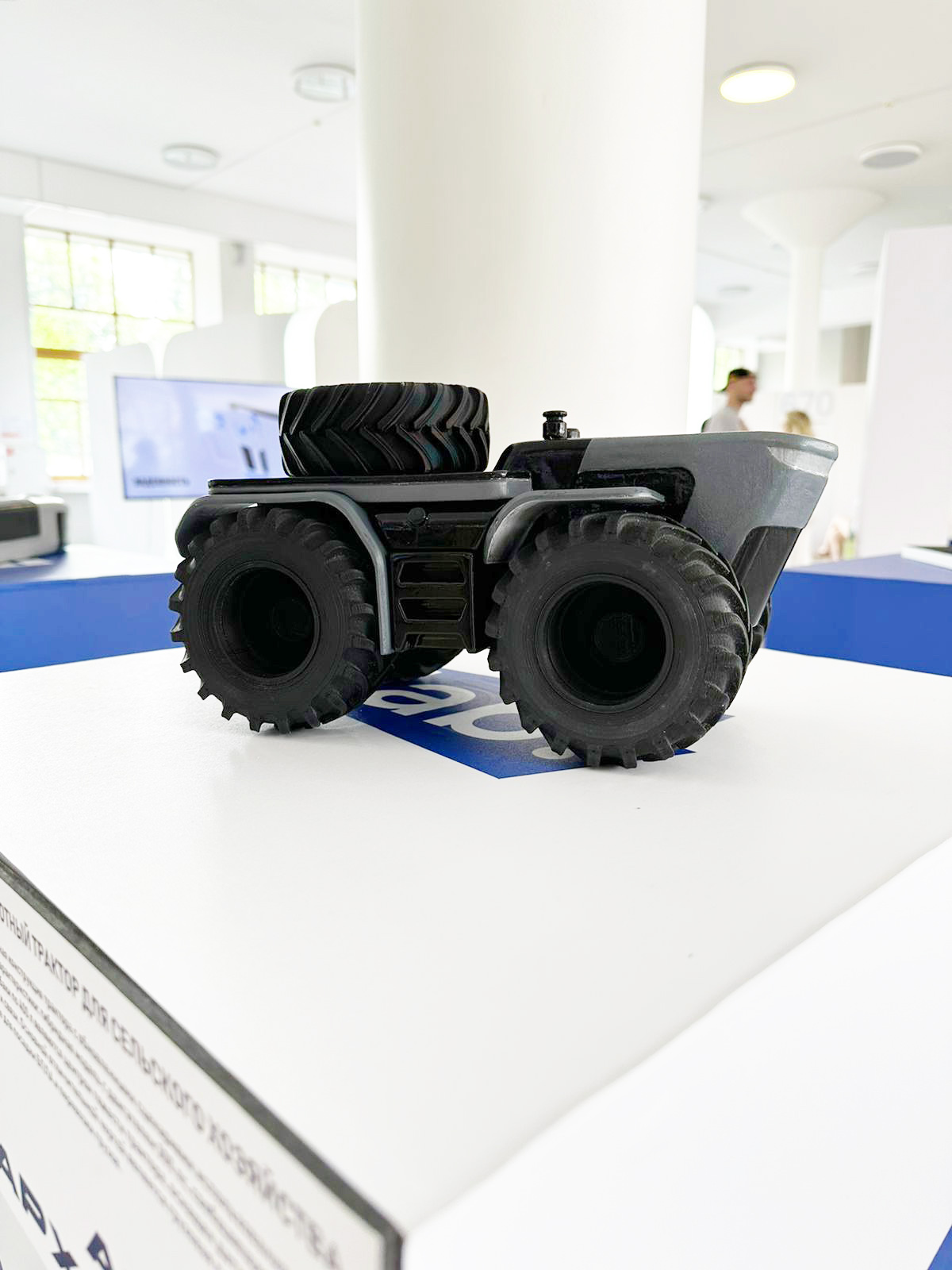

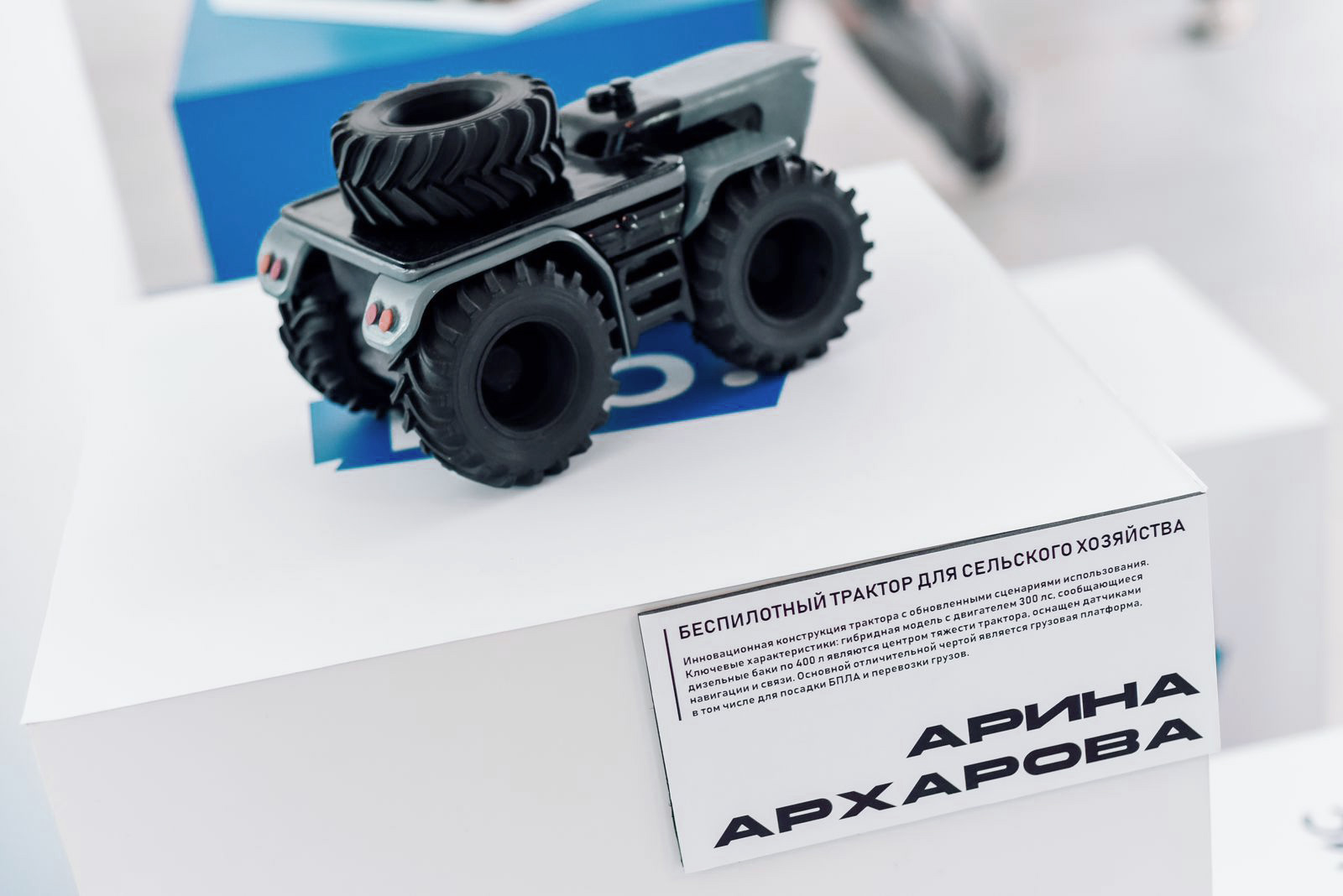

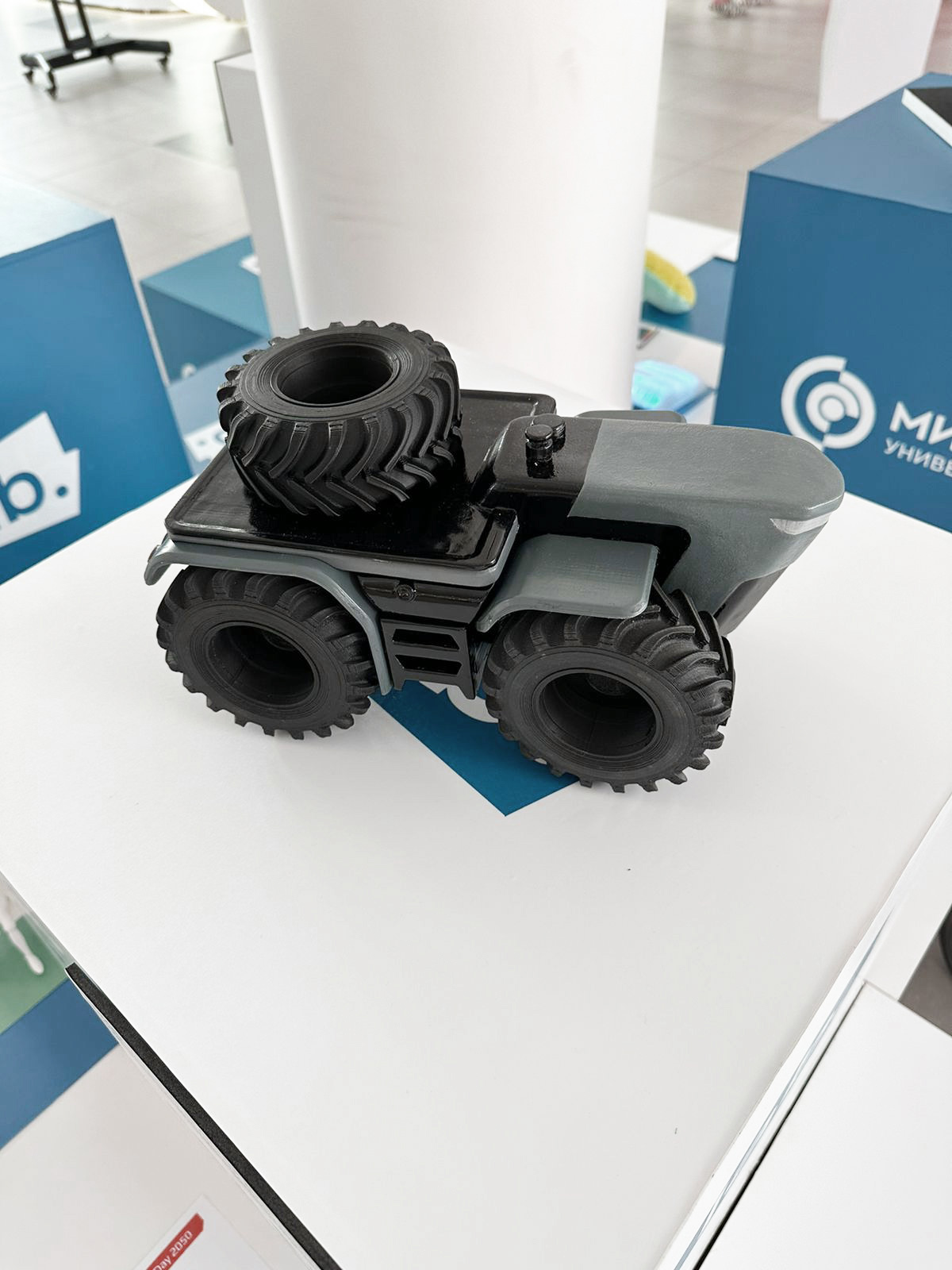

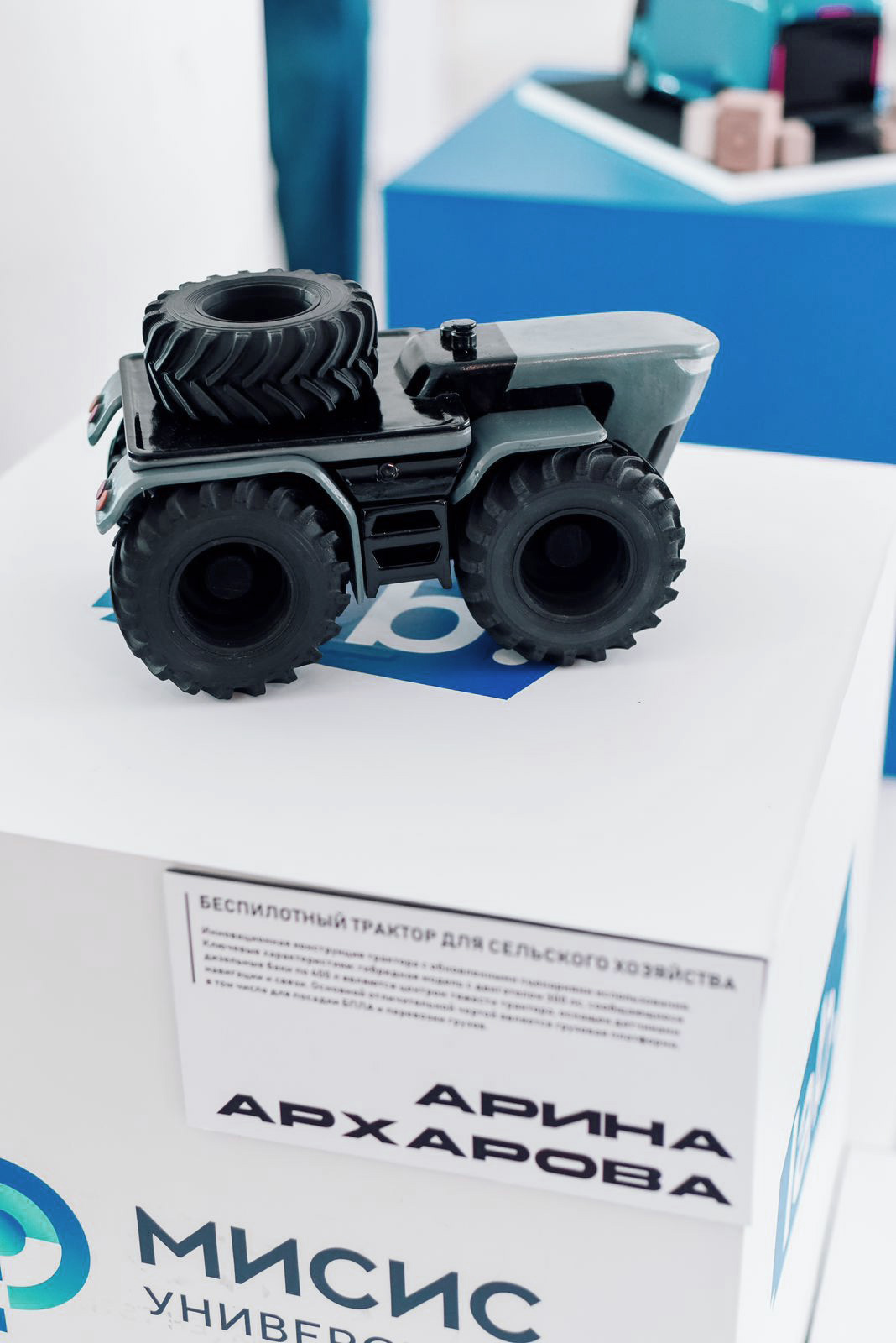

Макет
Технические характеристики
Основные параметры
— Тип машины: тяжёлый беспилотный трактор/сельскохозяйственная транспортная платформа-тягач.
— Тяговый класс: 5 класс
— Мощность: 300–350 л.с., базово 300 л.с.
— Колёсная формула: полноприводный 4×4
— Скорость движения: до 50 км/ч
Грузоподъёмность и навесное оборудование
— Грузоподъёмность: до 7 000 кг.
— Ширина захвата навесных орудий: до 40 000 мм.
— Навеска: трёхточечное заднее навесное устройство, тяговый брус с балластом.
Двигатель и силовая установка
— Тип двигателя: дизельный V‑образный, 8‑цилиндровый, 300/350 л.с.
— Конфигурация: гибридная силовая установка — ДВС + электрогенератор + электромоторы.
— Назначение электропривода: тяговый электродвигатель приводит ведущие колёса, отдельный электромотор используется для работы навесного оборудования.
— Объём топливных баков: 2 дизельных бака по 400 л (800 л суммарно), с заливными горловинами с обеих сторон.
Интеллектуальные системы:
— Навигация и позиционирование (GPS/ГЛОНАСС и др.).
— Компьютерное зрение: стереокамеры, лидары, радары, 2D/3D сканеры.
— IMU для определения положения и ориентации, сенсоры обнаружения объектов и предотвращения столкновений, экстренное отключение.
— Мониторинг и диагностика, датчики силы тяги, датчик угла поворота колёс.
— Автоматическое управление навесным оборудованием, сбор и анализ данных, навигация по параллельным и эквидистантным линиям с точностью 2–5 см.
— Связь: беспроводная связь для удалённого контроля и мониторинга (HSPA+/HSDPA/UMTS/EDGE/GSM и др.).
Трансмиссия, ходовая часть и тормоза
— Трансмиссия: автоматическая.
— Подвеска: гидропневматическая.
— Тормозная система: пневматическая.

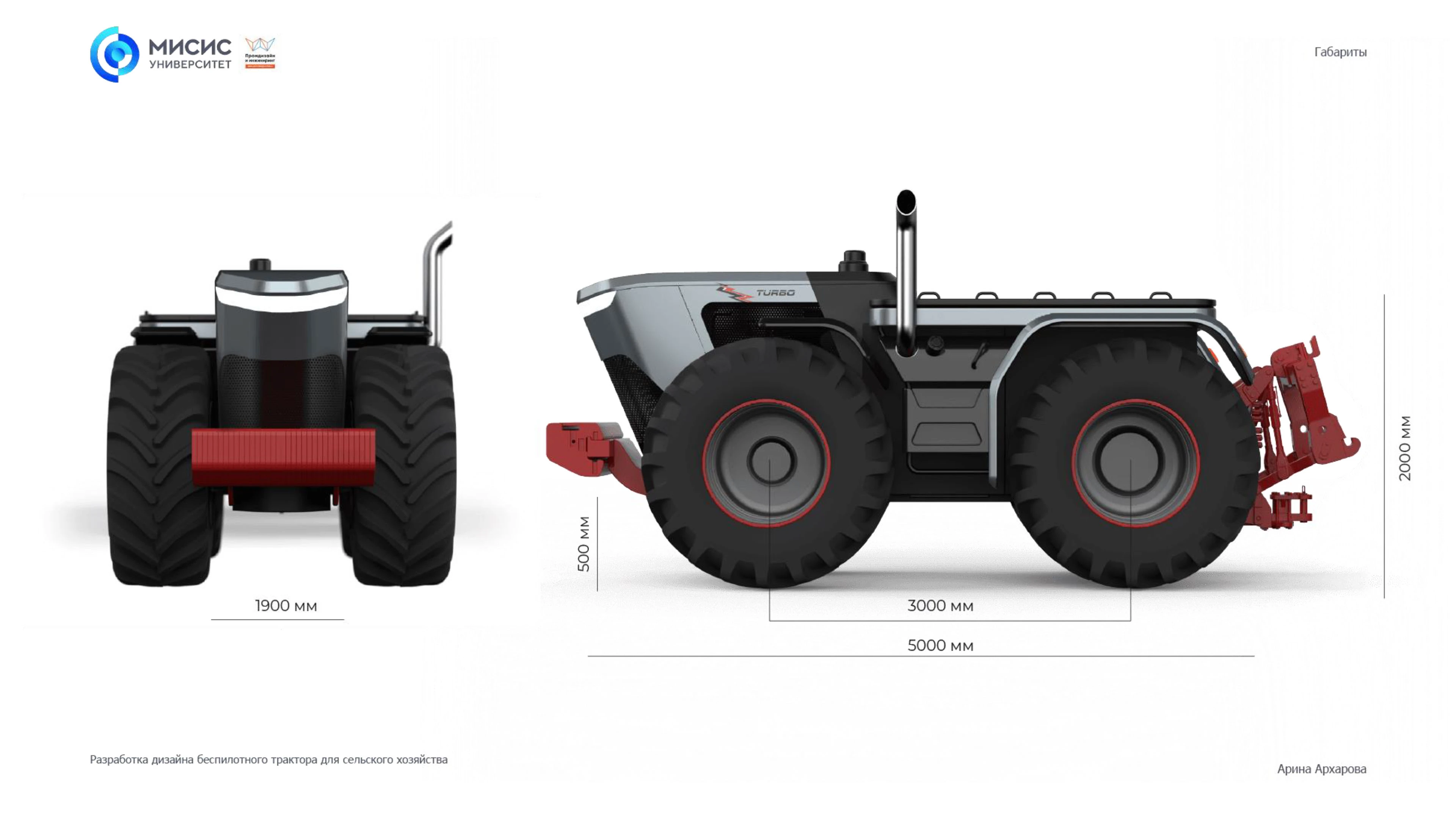

— Колёсная база: 3 000 мм.
— Колея: 1 900 мм.
— Дорожный просвет: 500 мм.
— Рама: жёсткая рама, рассчитанная на большие нагрузки и установку мощного двигателя.
— Опции: сдваивание колёс для повышения проходимости, разворот на месте (танковый разворот).
Шины (колёсный ход):
— Передние: 420/85 R30 (примерно 1476 × 445 мм).
— Задние: 520/85 R42 (примерно 1966 × 580 мм).
— Альтернатива: сменная гусеничная система для работы на мягких и влажных почвах.

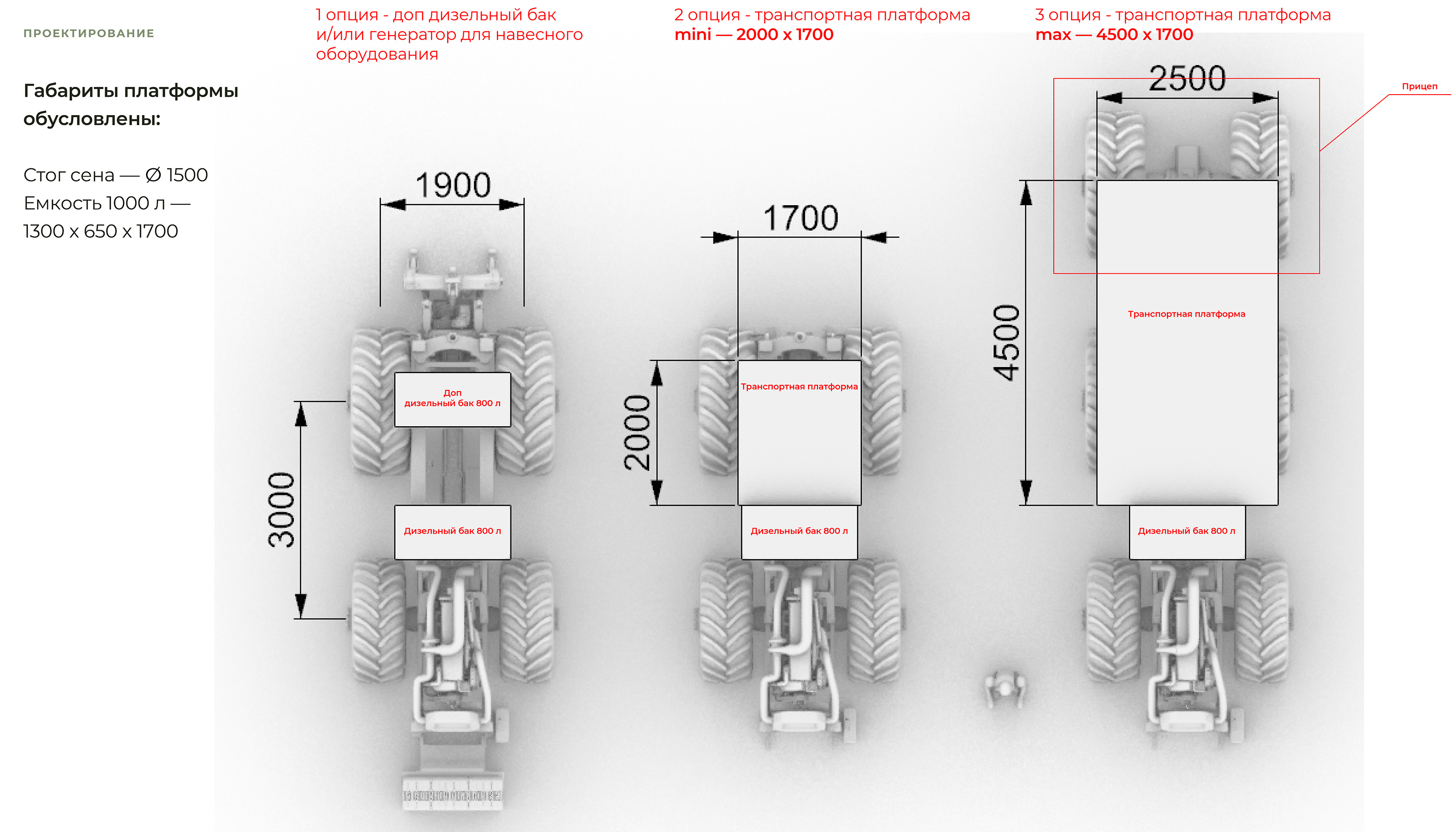

Доп. опции:
— Дополнительный дизельный бак 800 л и/или генератор для навесного оборудования.

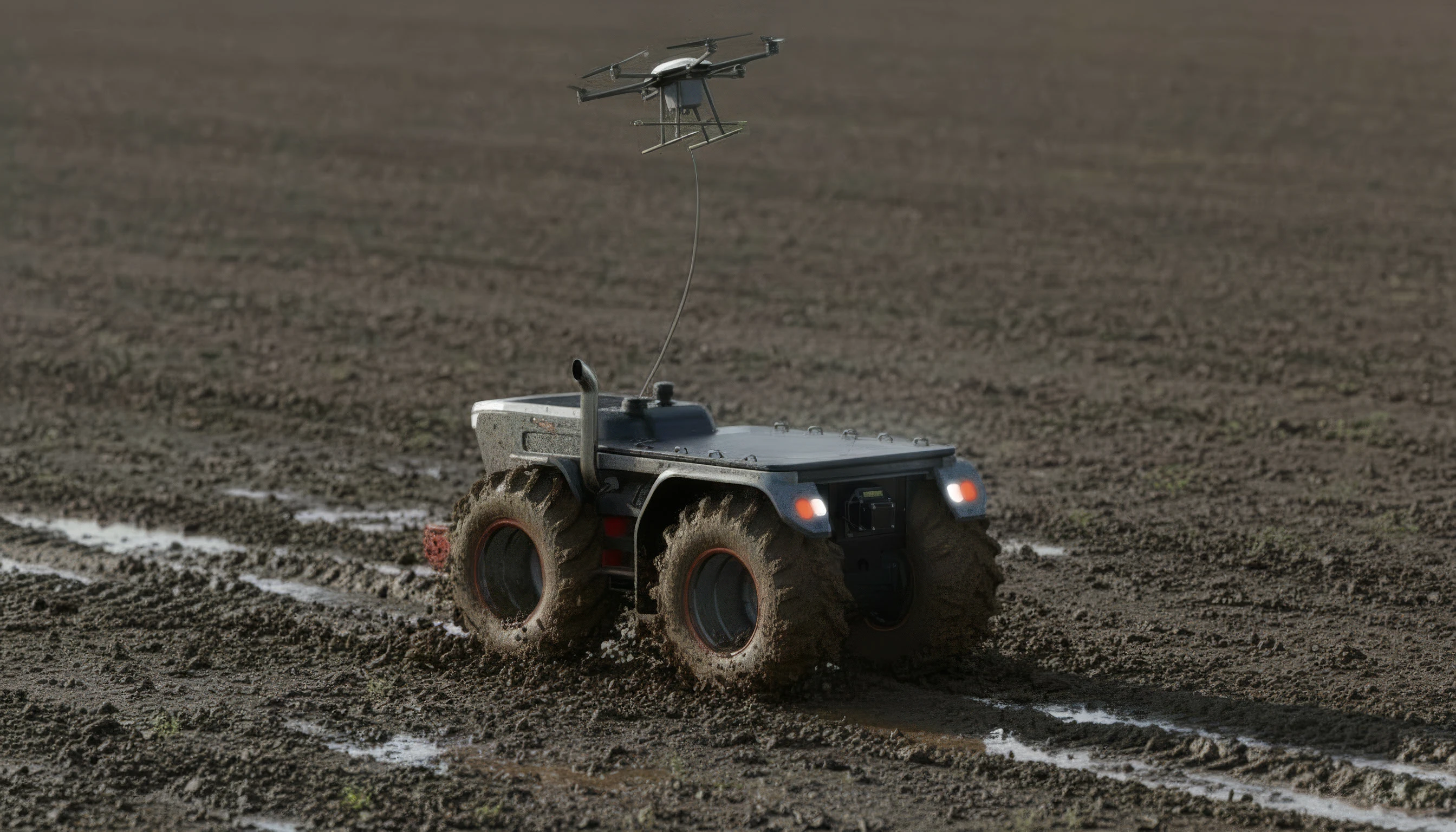

— Возможность установки различных модулей: контейнеры, ёмкости, дронопорт, манипулятор и др.
