Зарядный Хаб
Геоскан 801

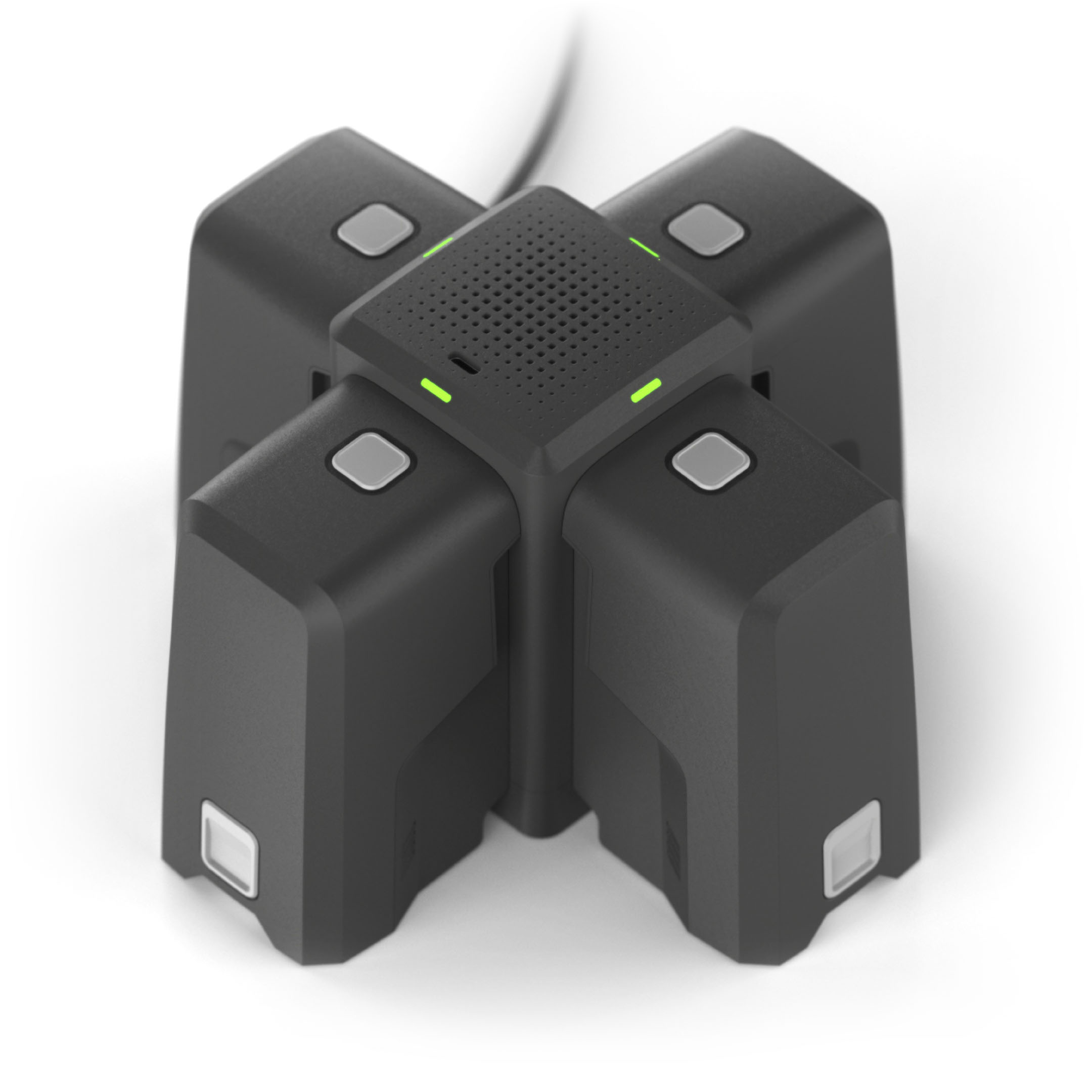

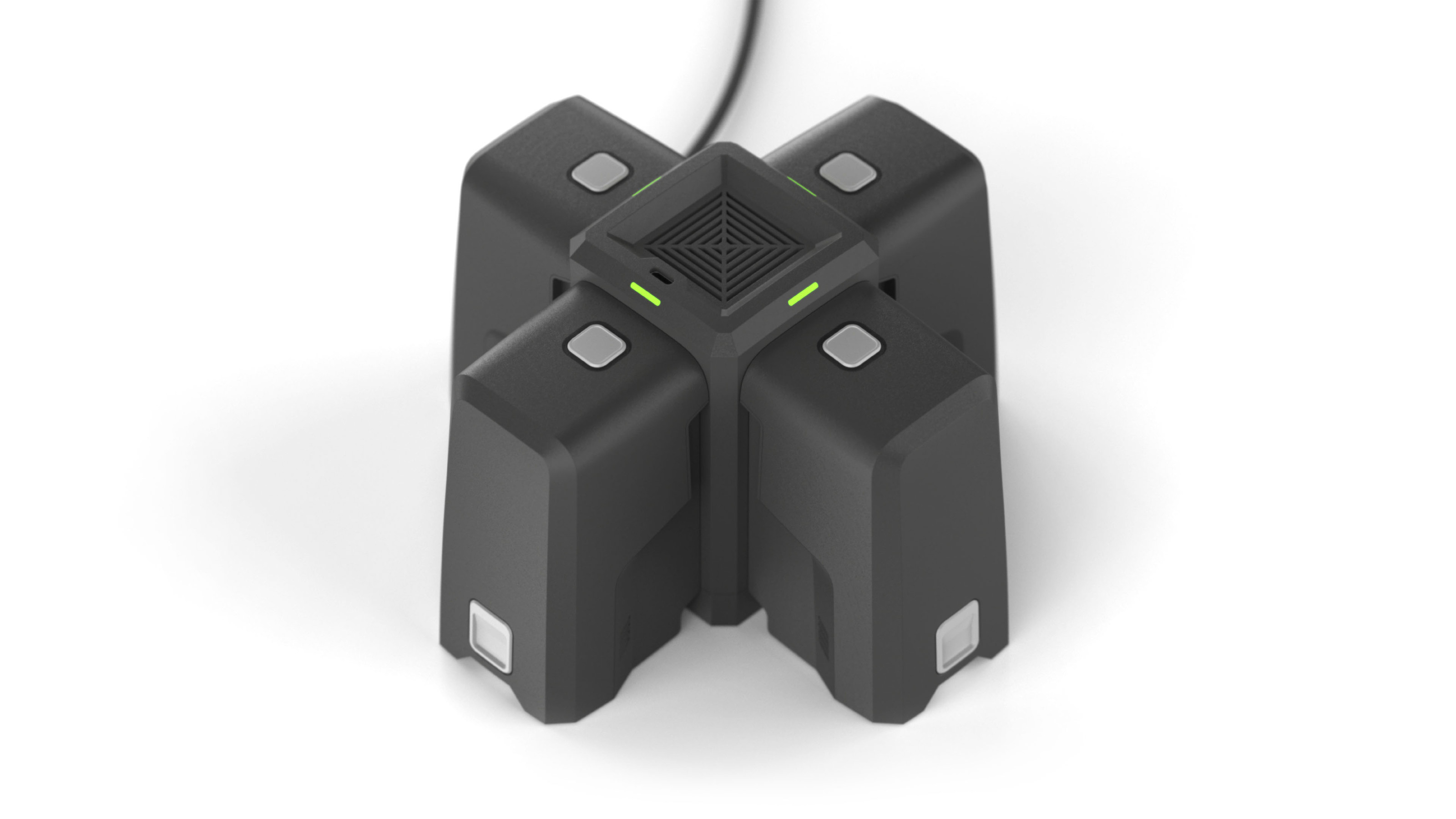

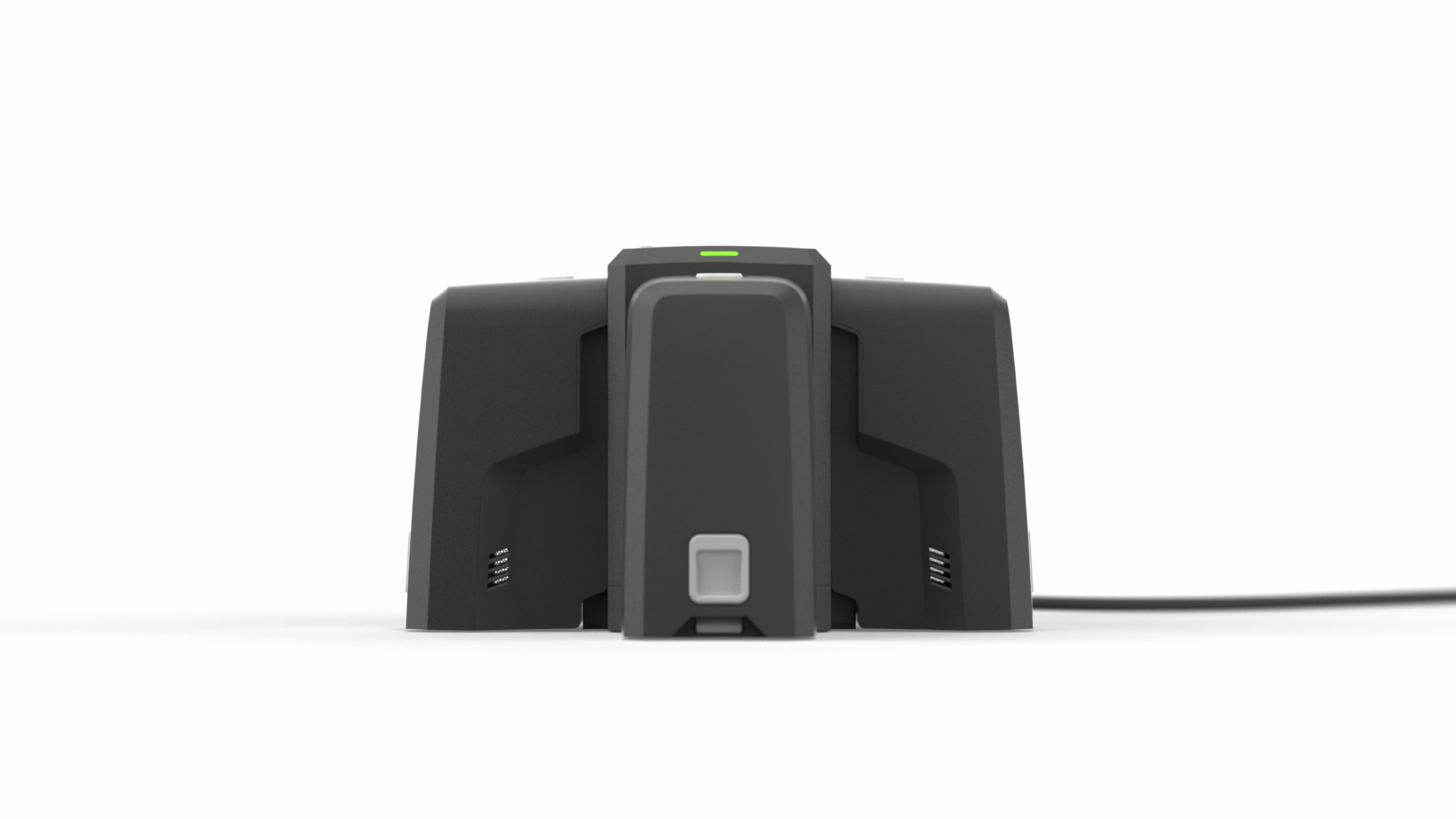

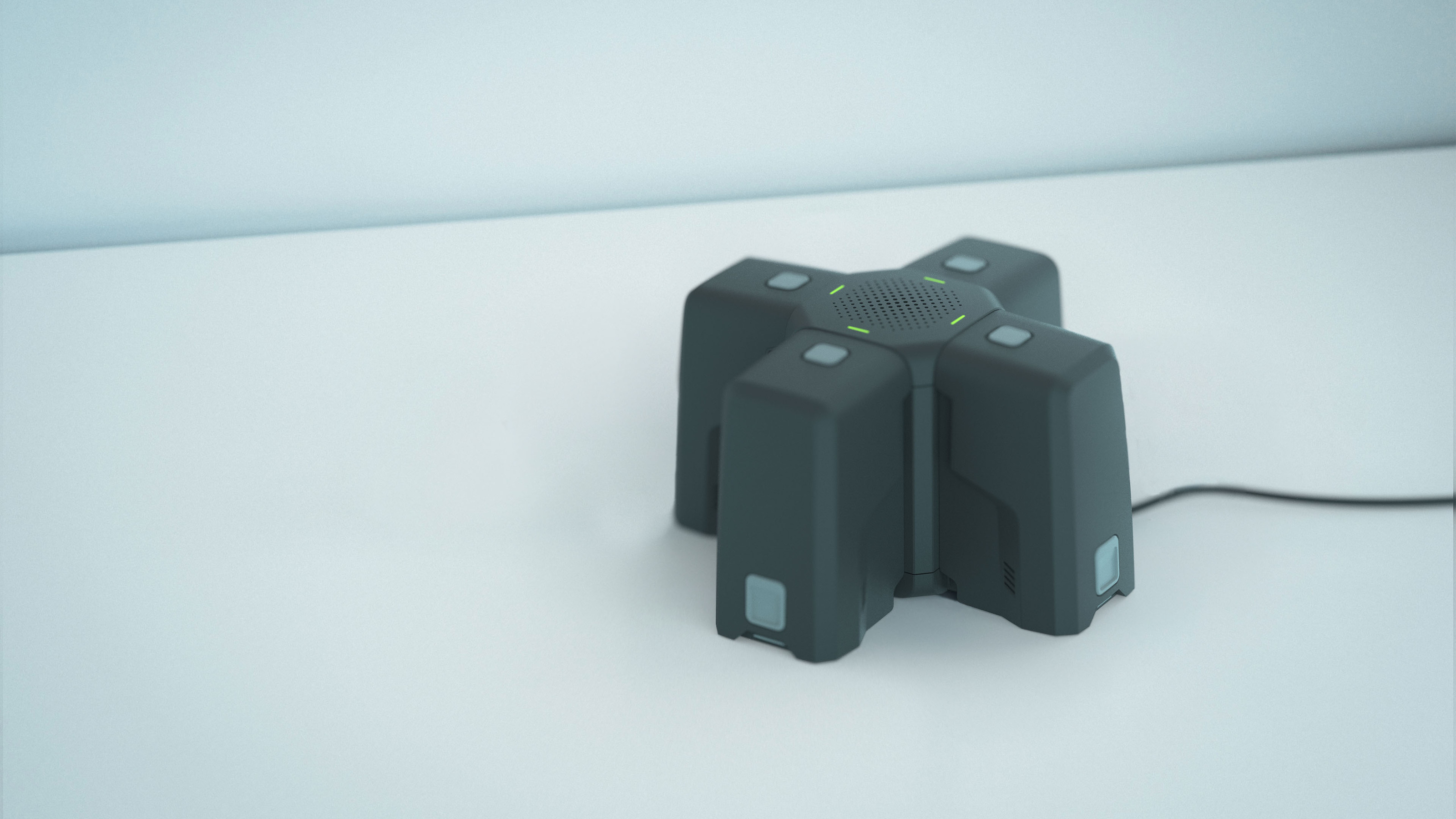

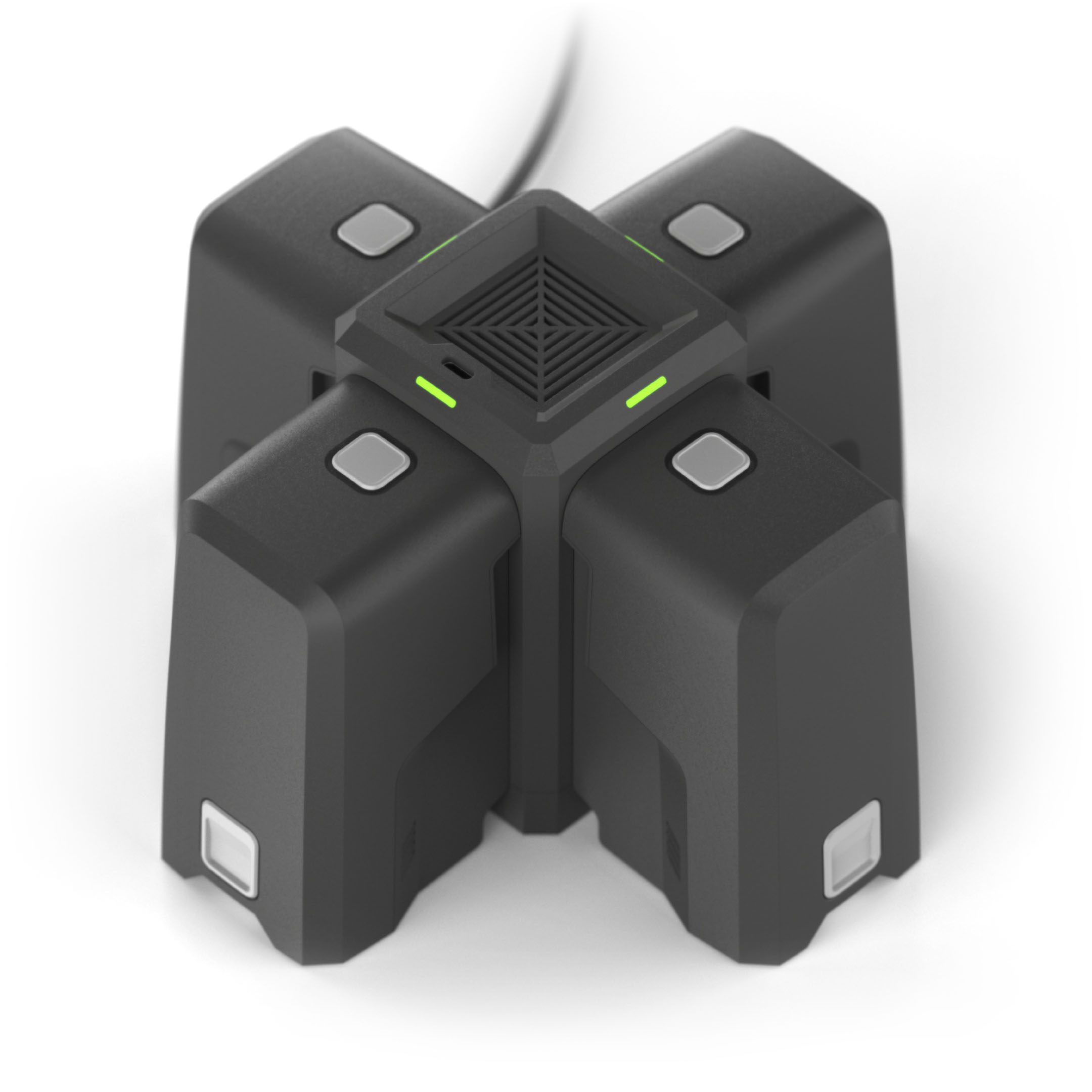

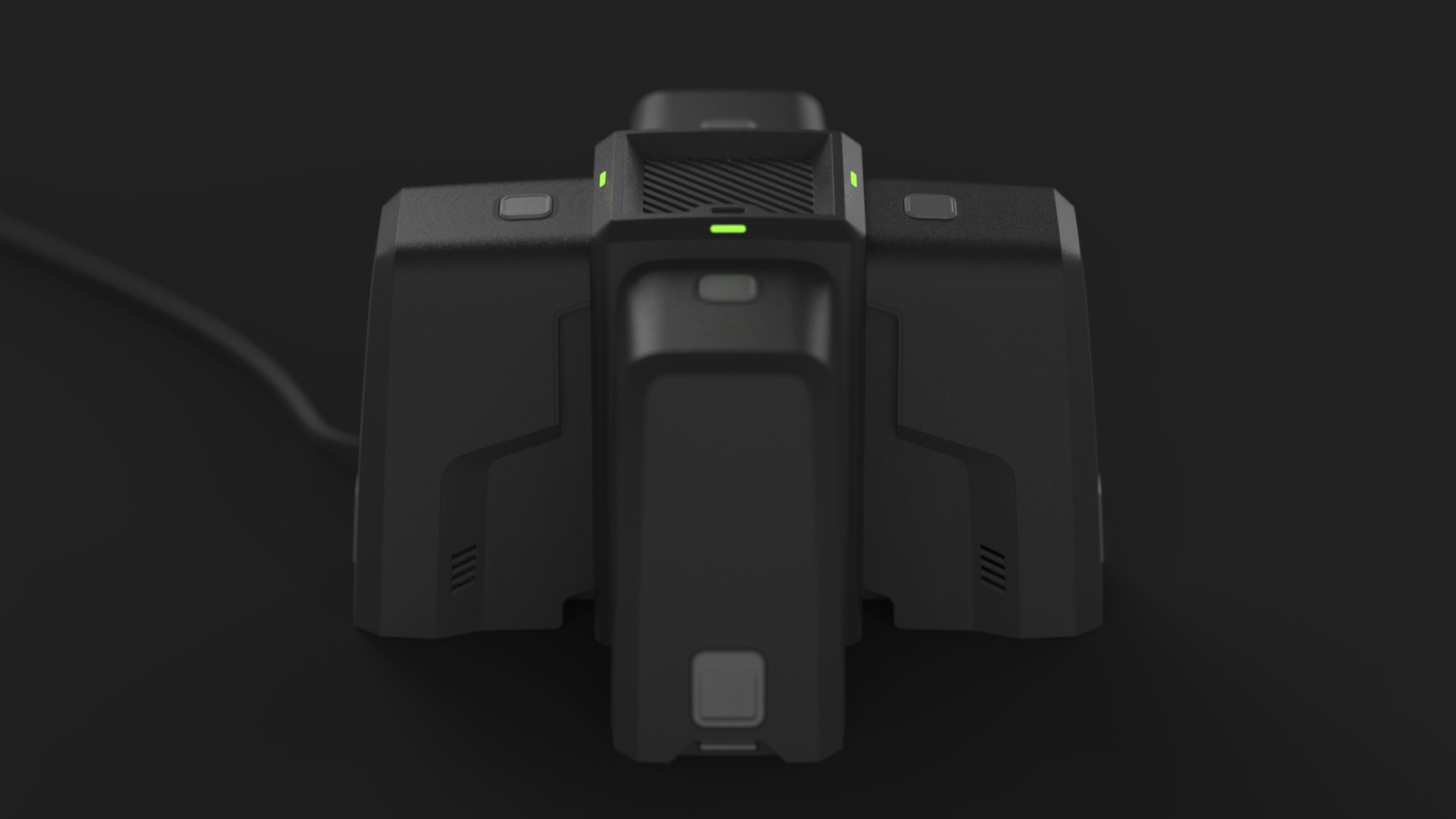

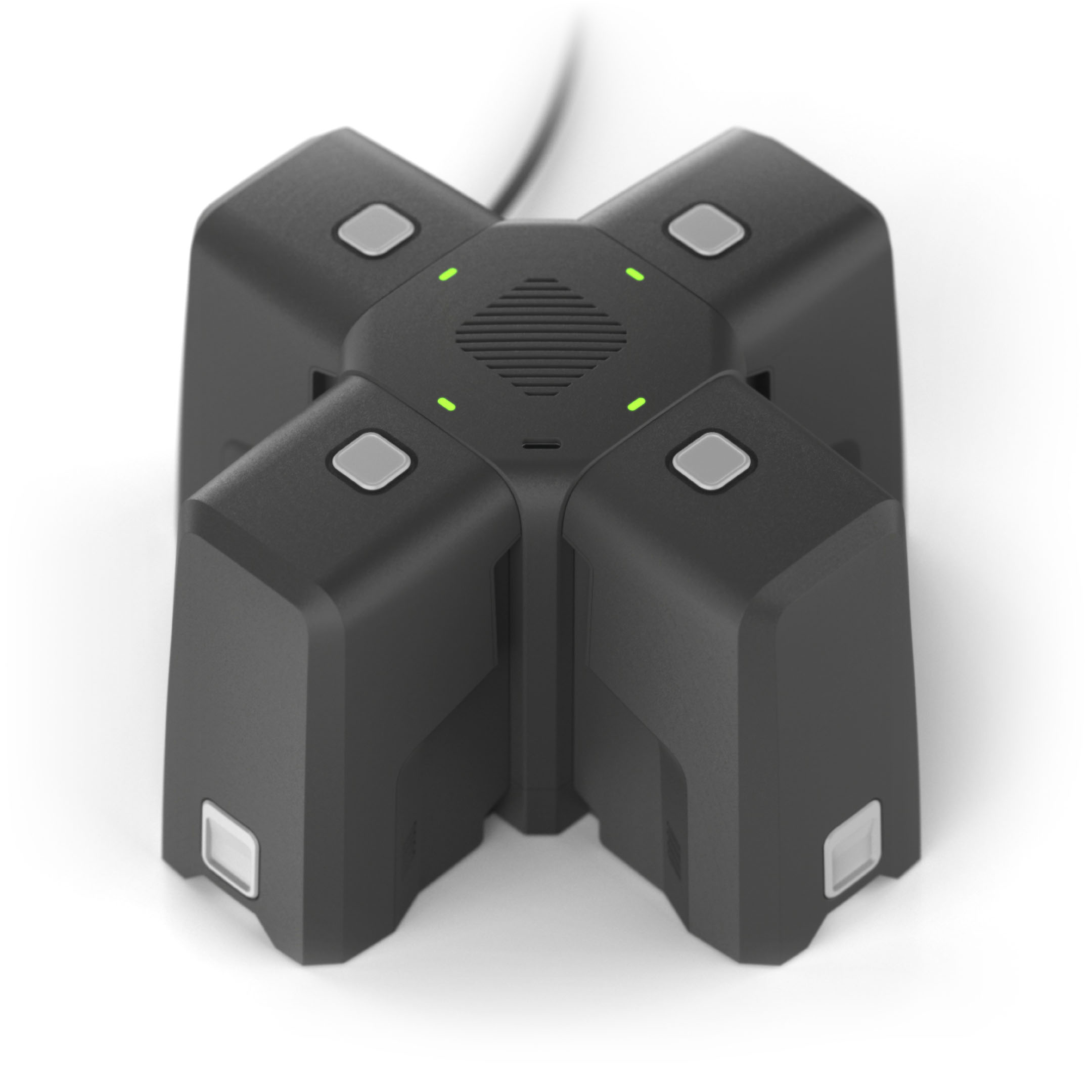

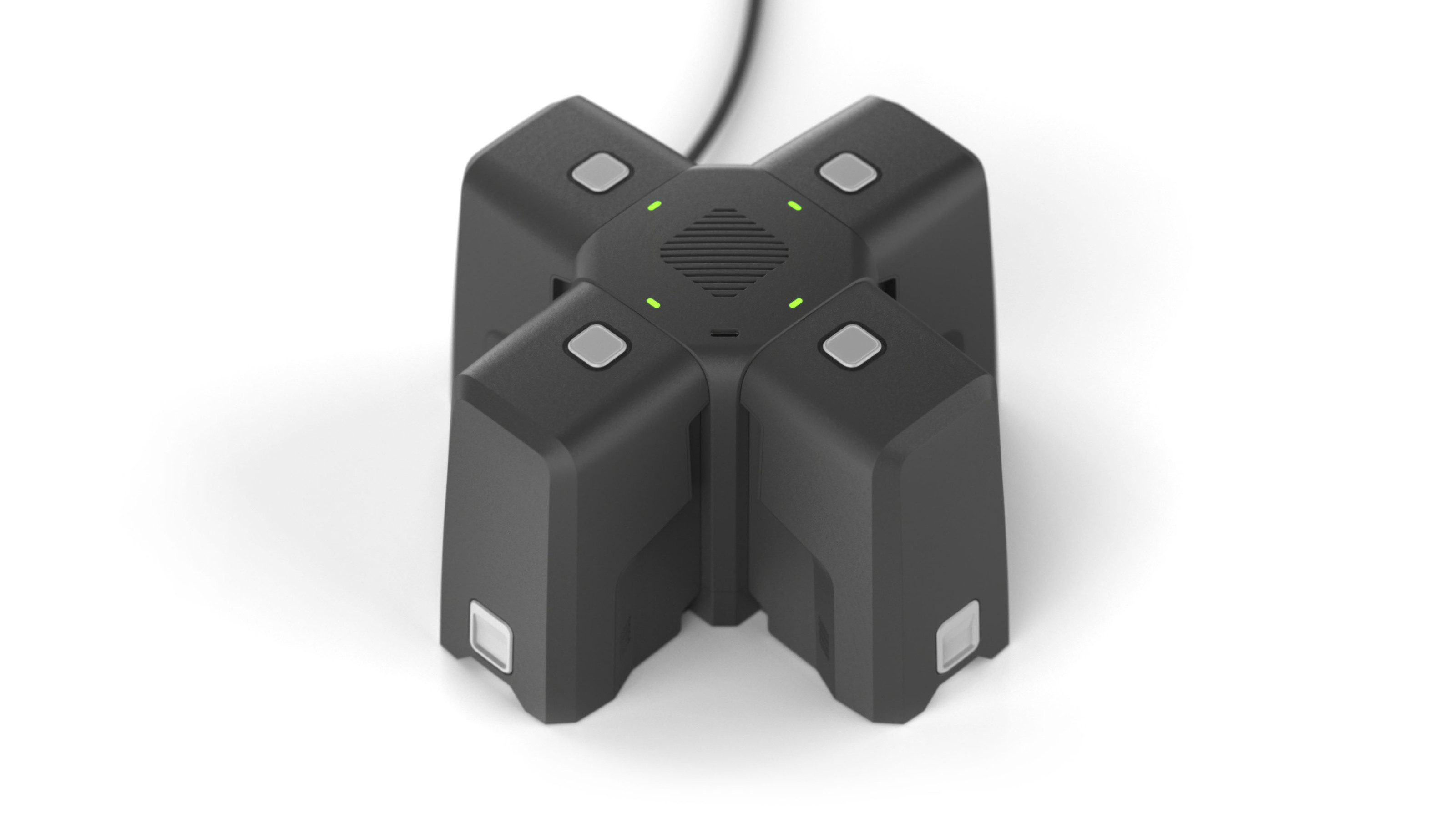

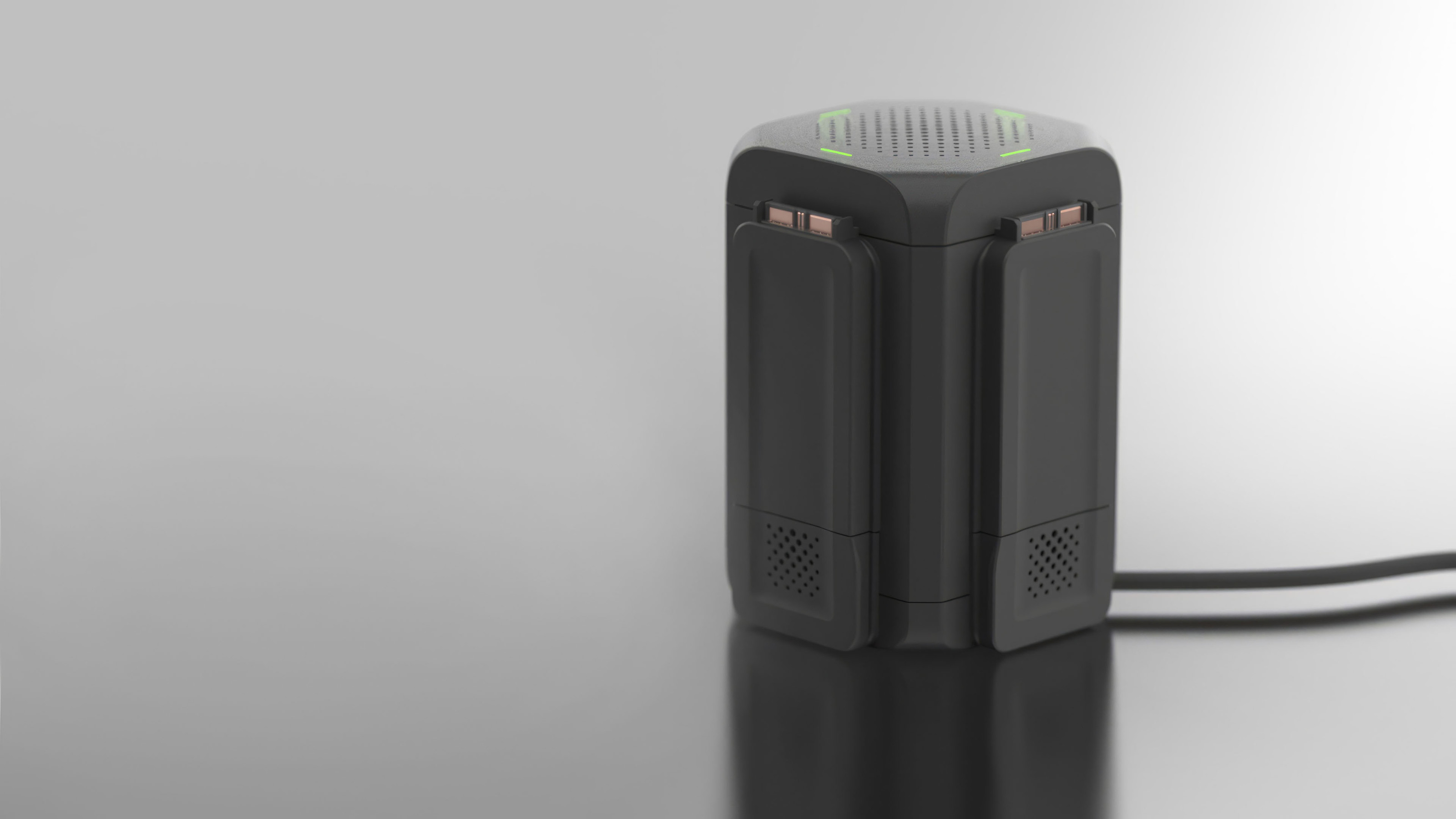

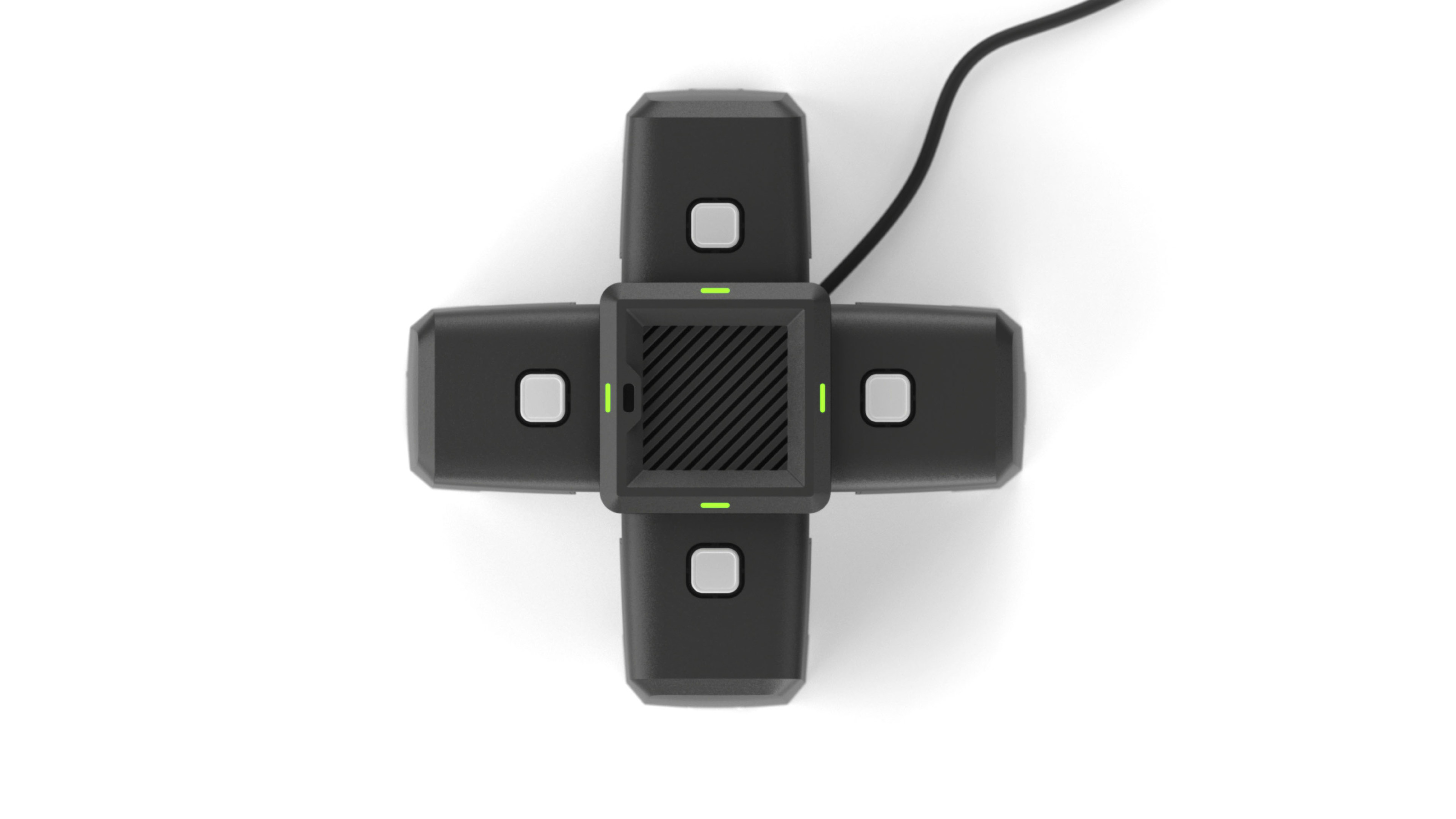

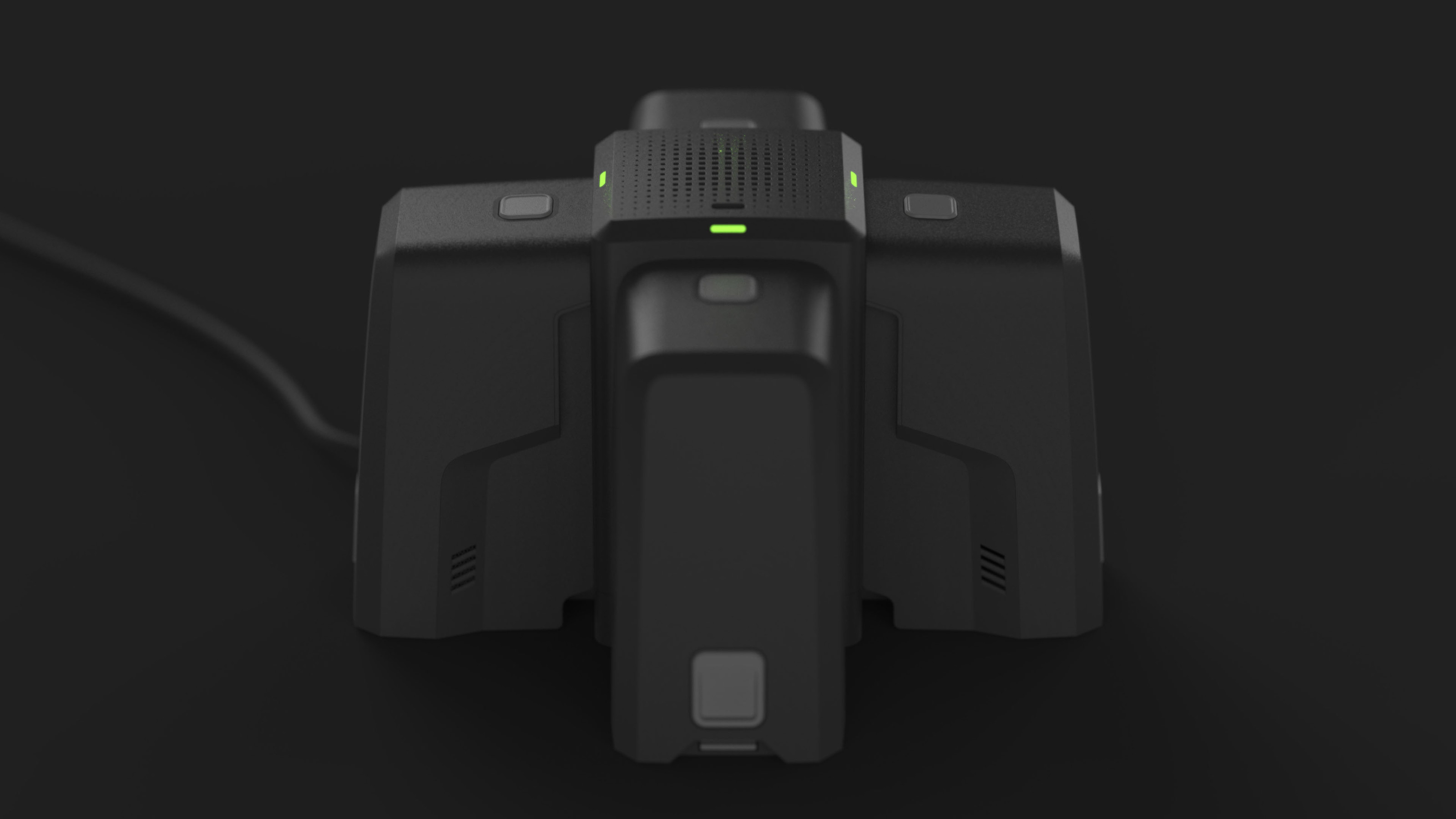

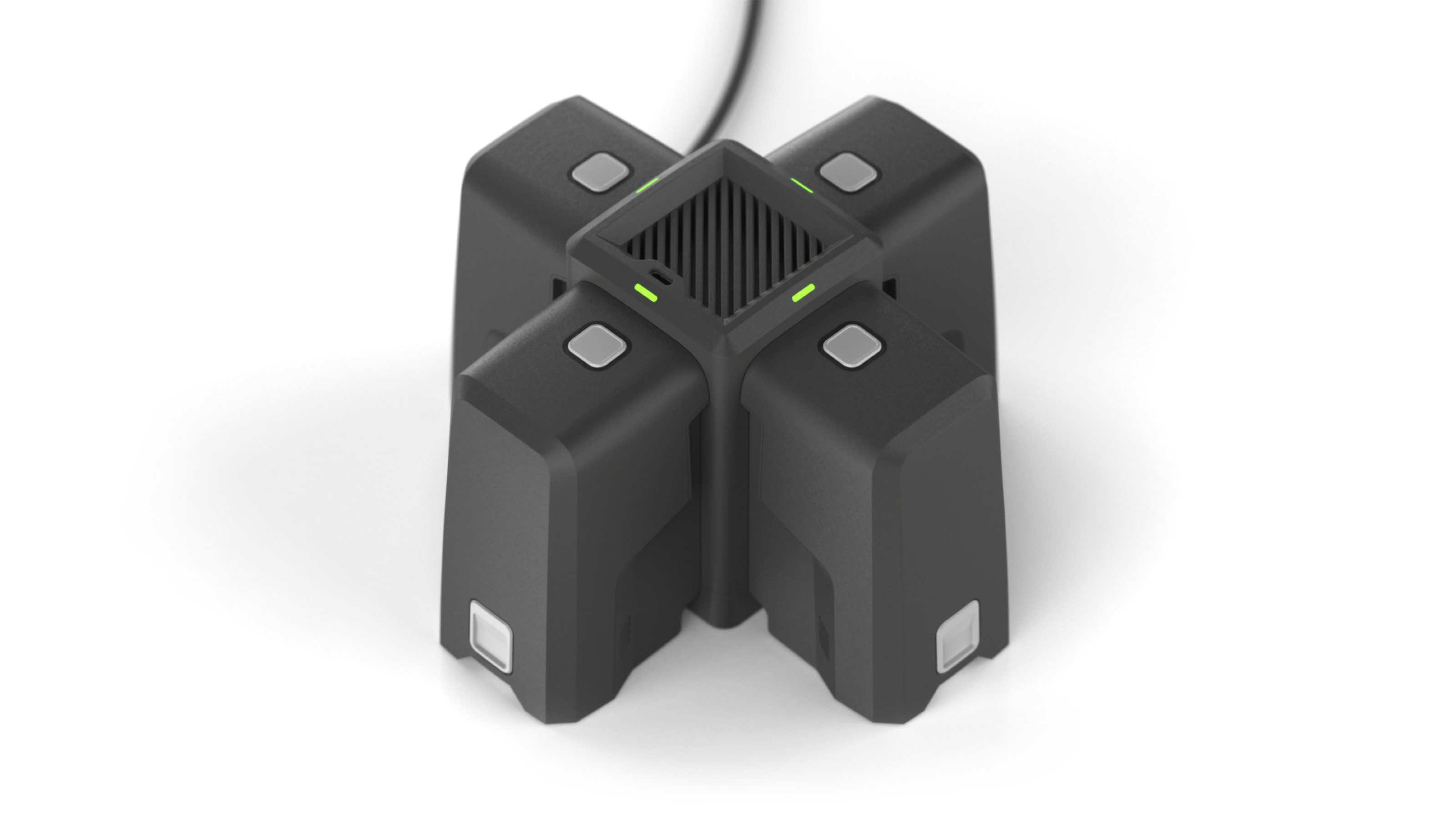

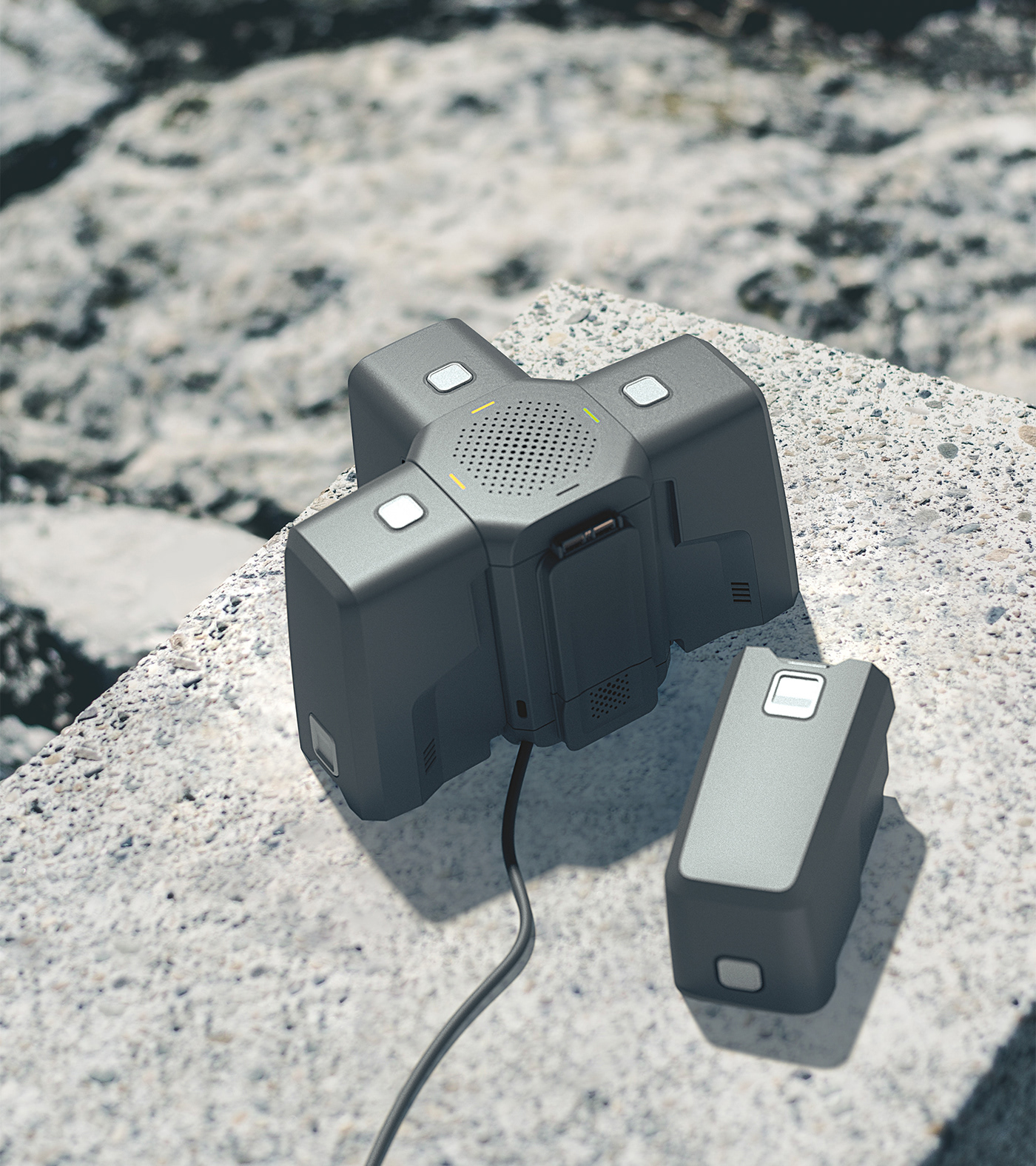

Уникальный зарядный хаб квадрокоптера Geoscan 801.

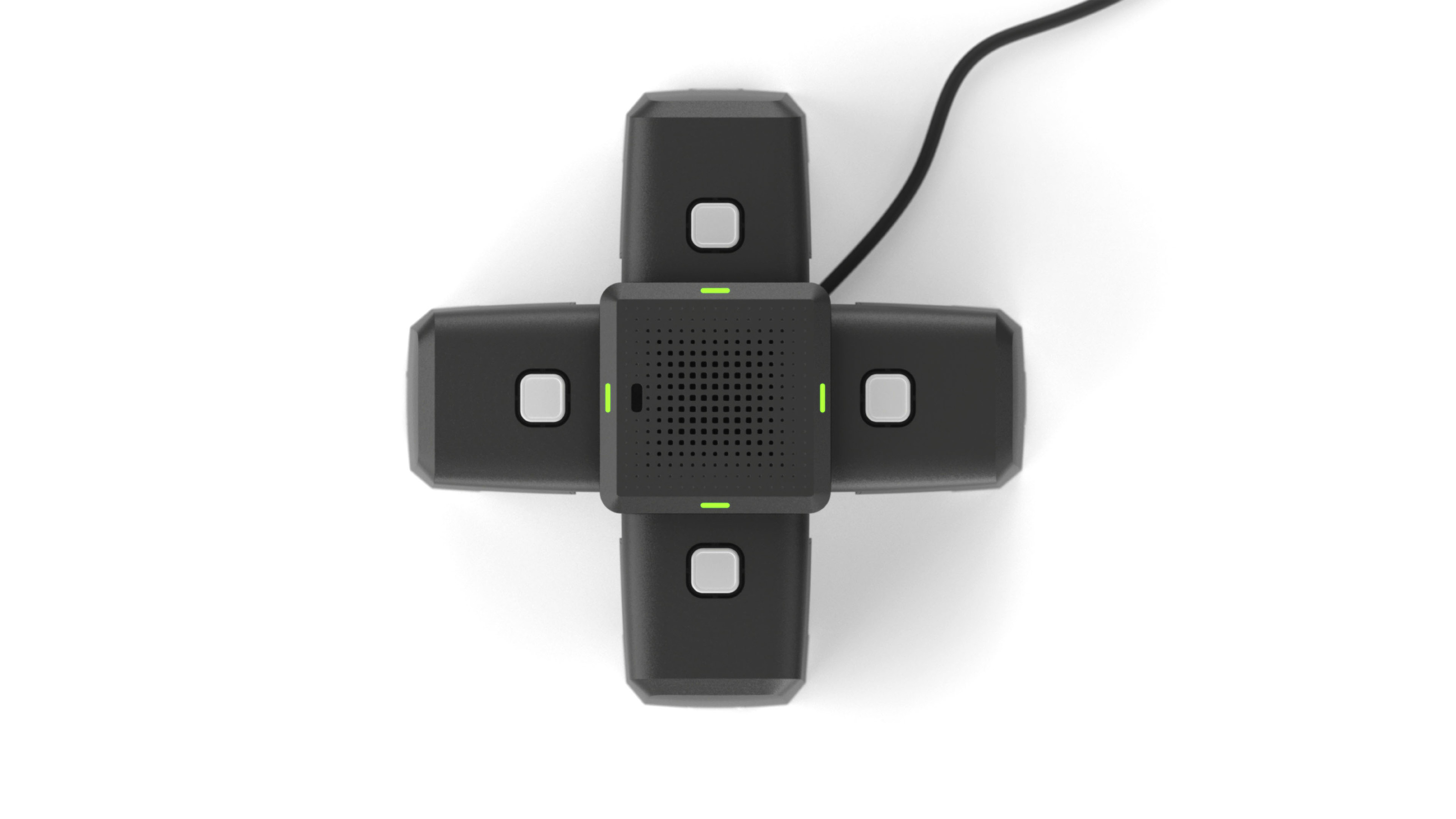

Позволяет одновременно заряжать 4 аккумулятора и пульт дистанционного управления.

КЛИЕНТ — Геоскан, УСЛУГИ — Промышленный дизайн, ​ССЫЛКА​ ​— geoscan.ru, ГОД — 2023​​​​​​​

​​​​​​​Задача

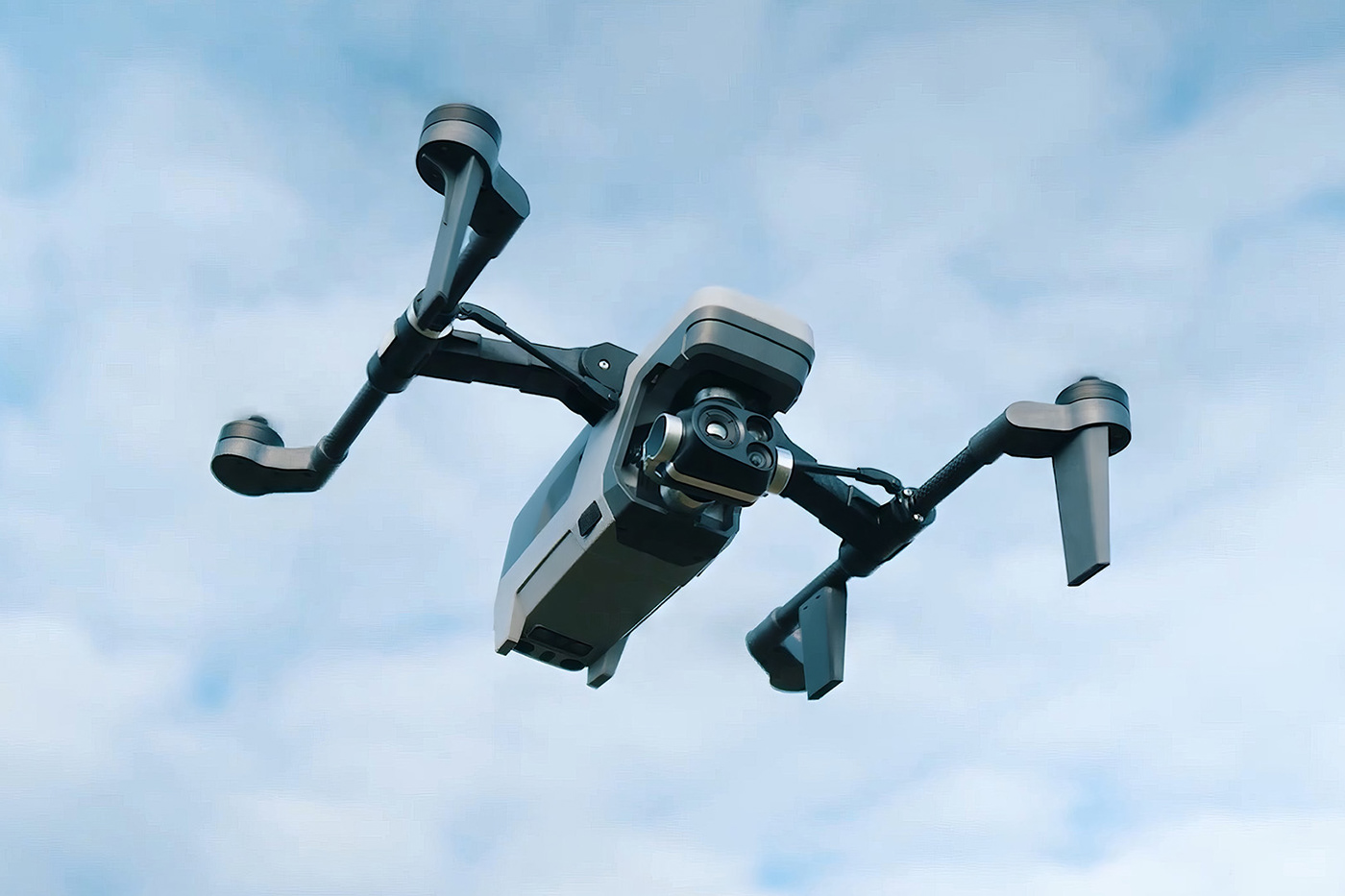

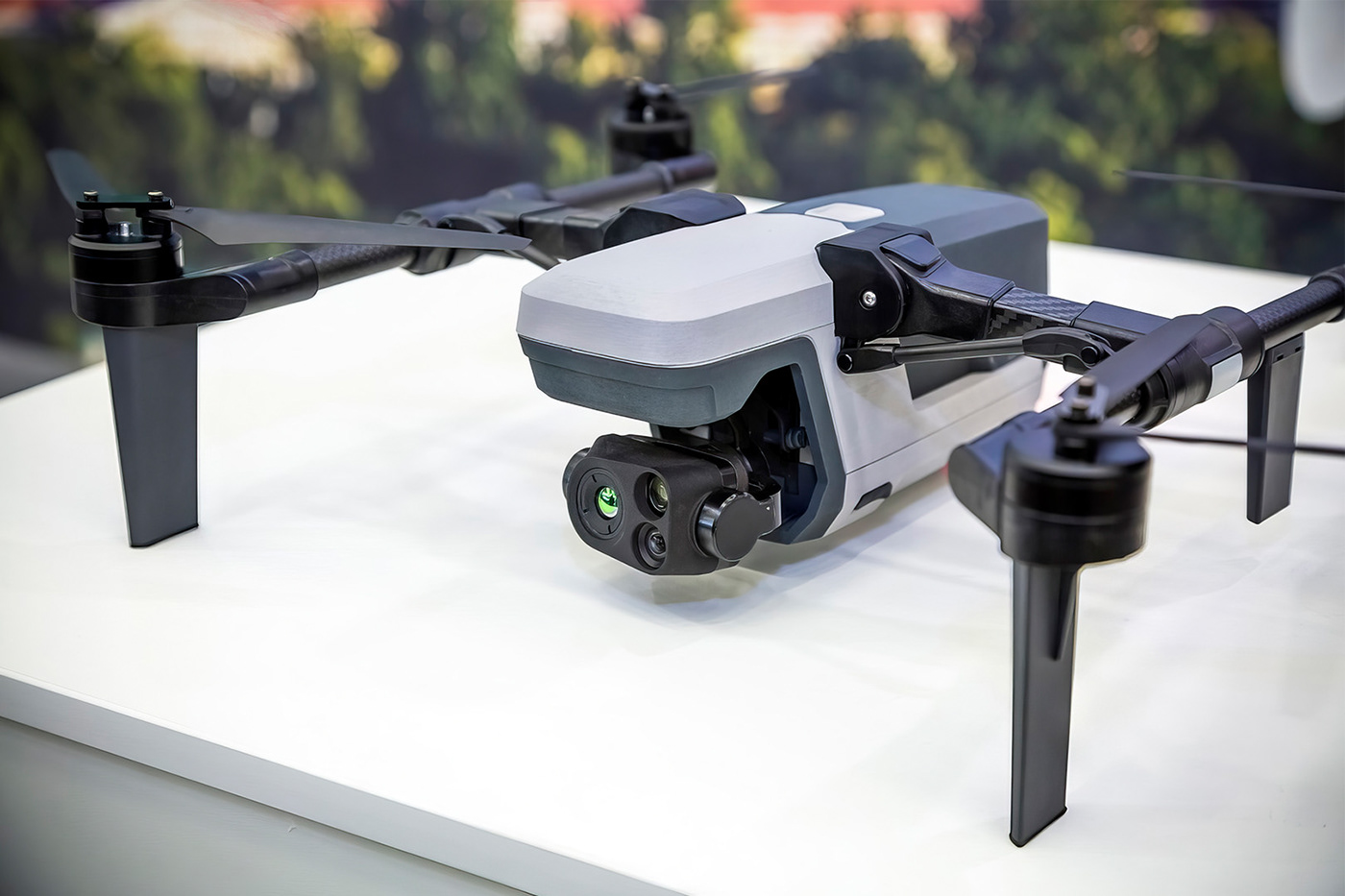

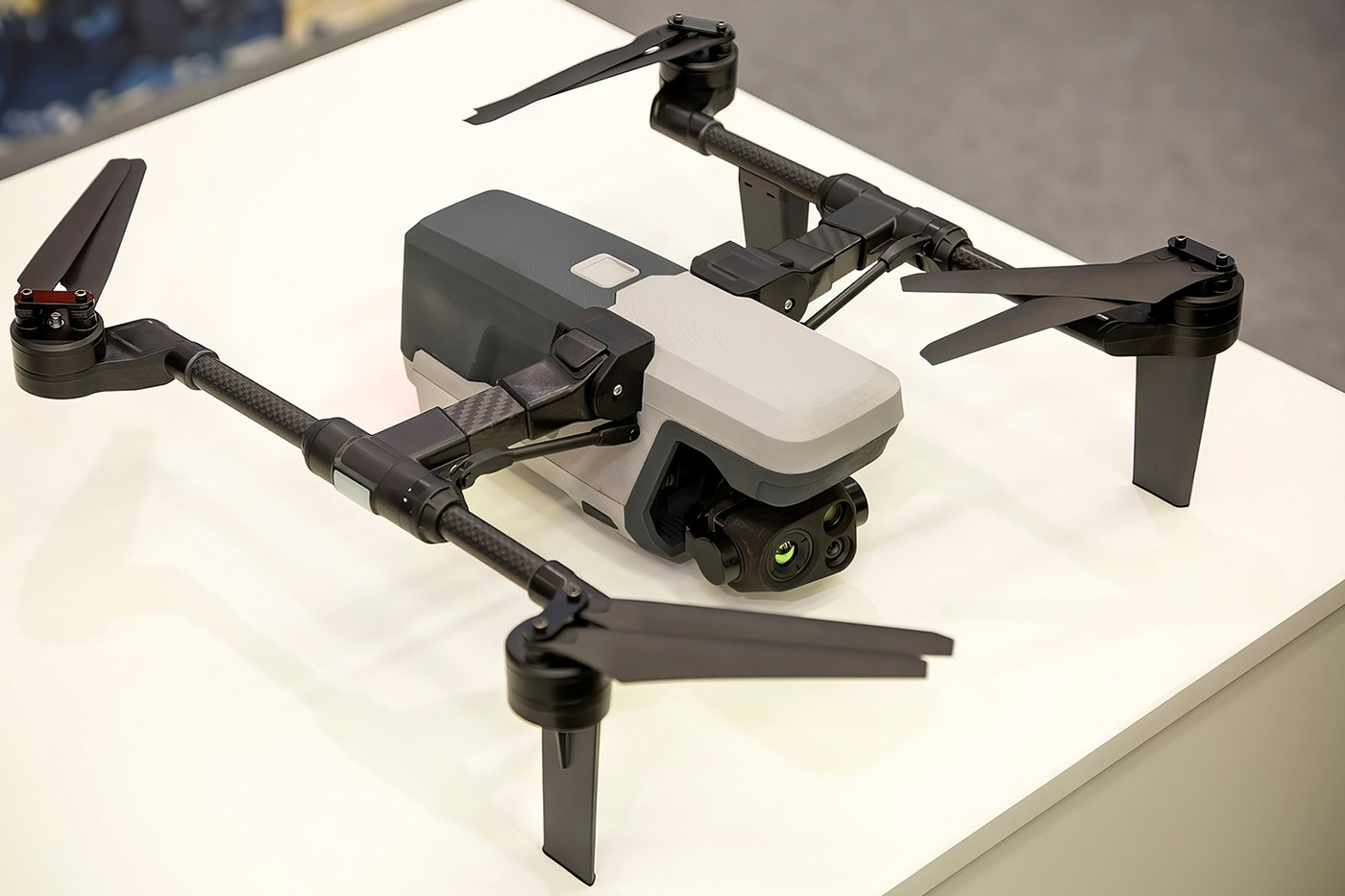

Geoscan 801 - мощный дрон с видео- и тепловизионными камерами для различных видов съемки.

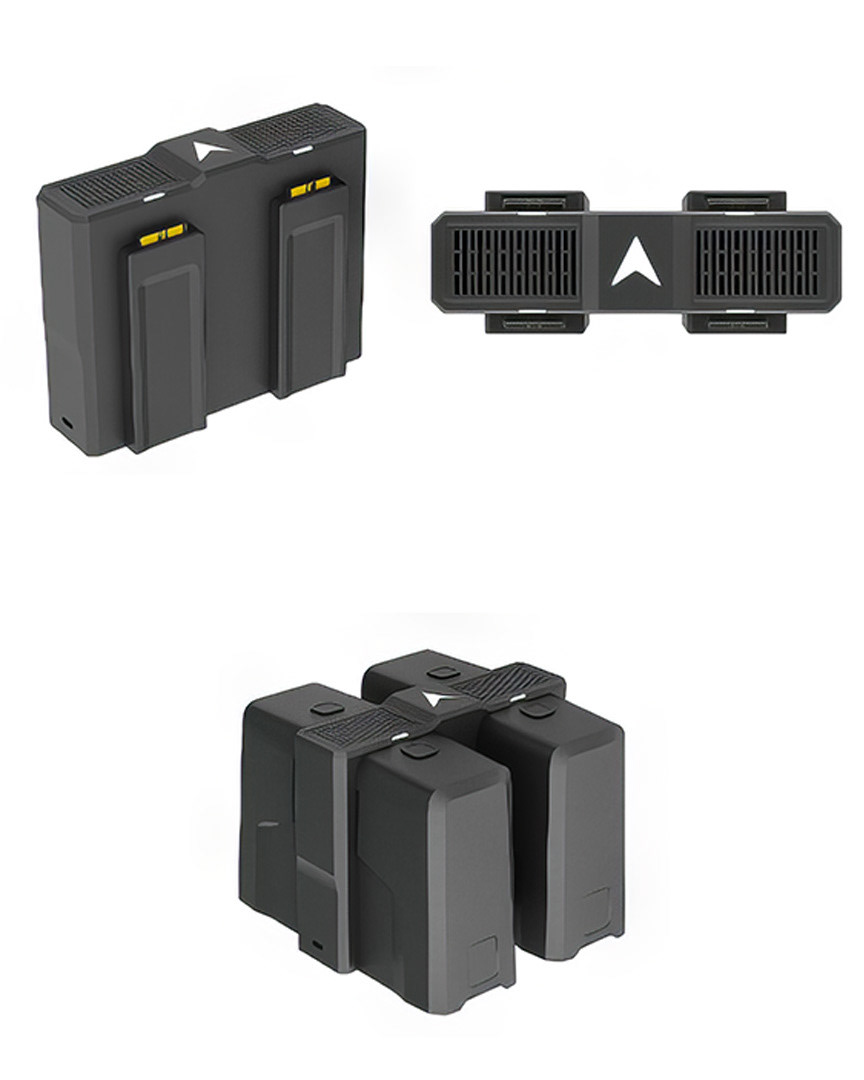

В комплект квадрокоптера входят пульт дистанционного управления, зарядное устройство, четыре аккумулятора и транспортировочный кейс.

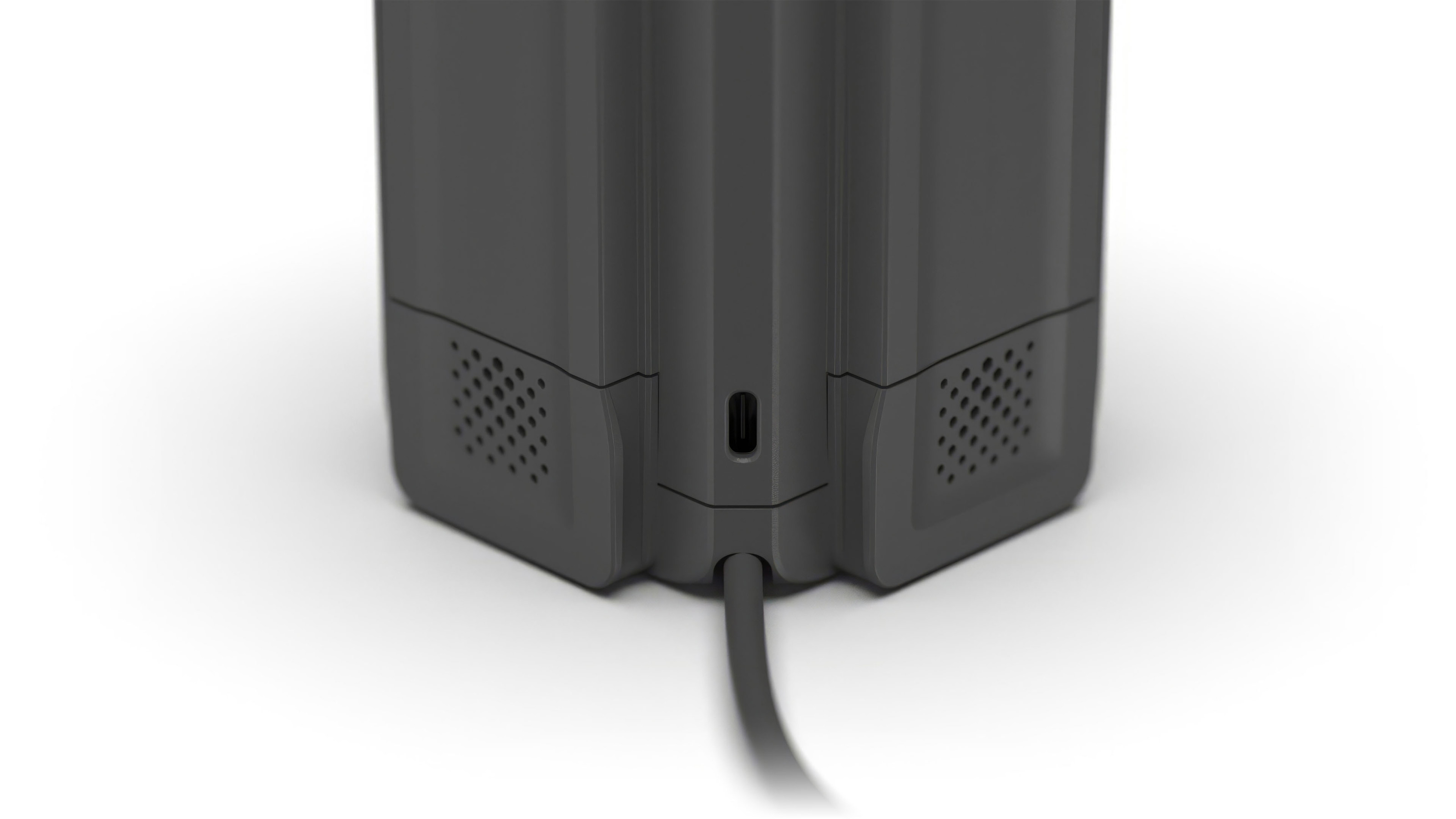

Команде Геоскан требовалось разработать дизайн зарядного хаба , способный одновременно заряжать 4 аккумулятора и пульт дистанционного управления через USB-С. Необходимо было предусмотреть разъем питания и индикаторы работы зарядного устройства для каждой батареи.
Корпус должен быть изготовлен из пластика методом литья под давлением.

Дизайн хаба должен был гармонично вписываться в эстетику линейки продуктов 801 и иметь башнеобразную композицию. Клиент отметил, что ему нужно что-то простое, и он не ожидает, что влюбится в дизайн (спойлер: они влюбились), но он должен быть компактен и удобен для подключения и извлечения аккумуляторов.

Простота, Надежность, Технологичность, Интуитивность

Процесс
Исследование

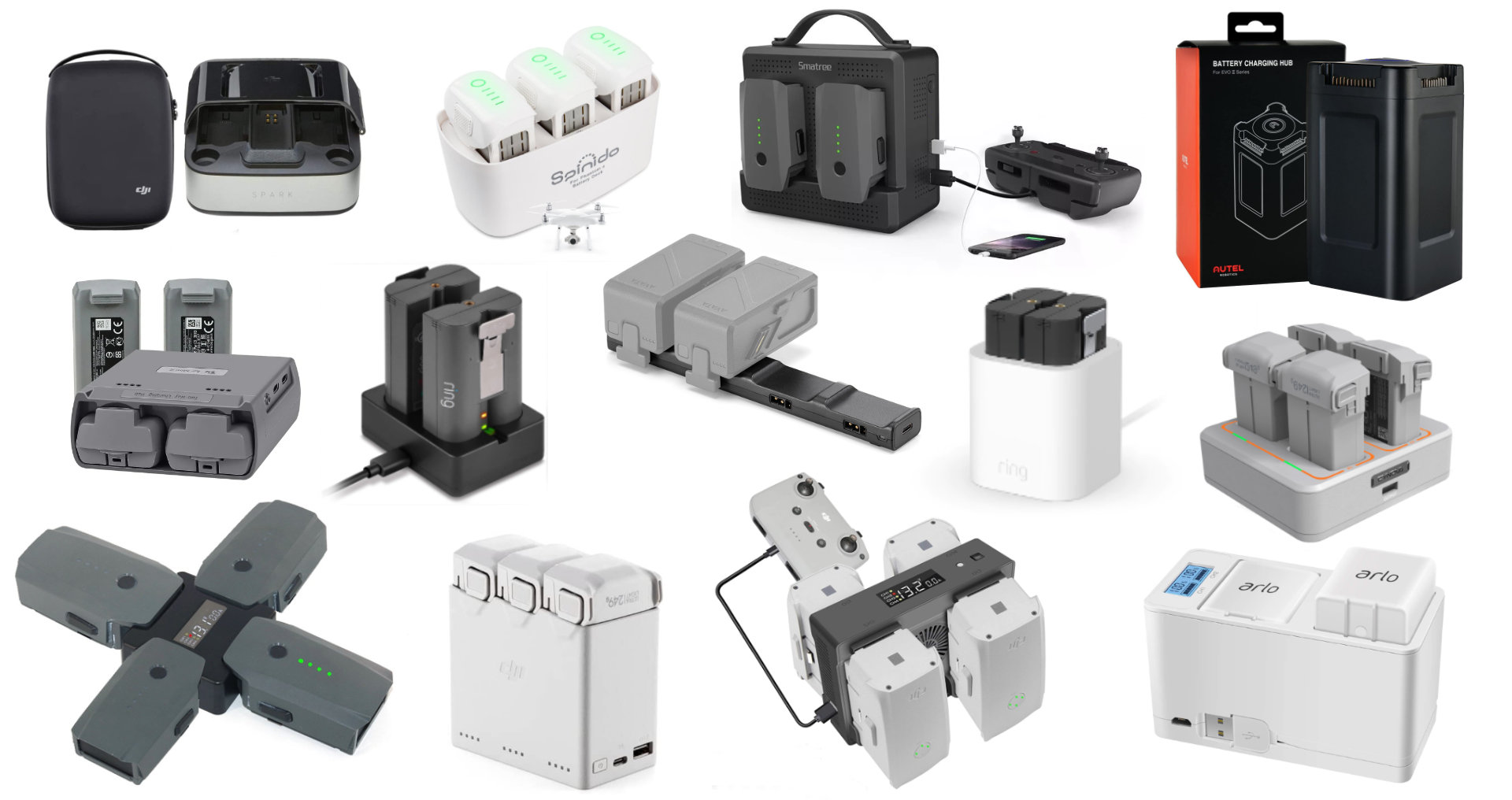

Проводим исследование конкурентной среды и изучаем неутвержденные концепции дизайна, разработанные командой Geoscan.

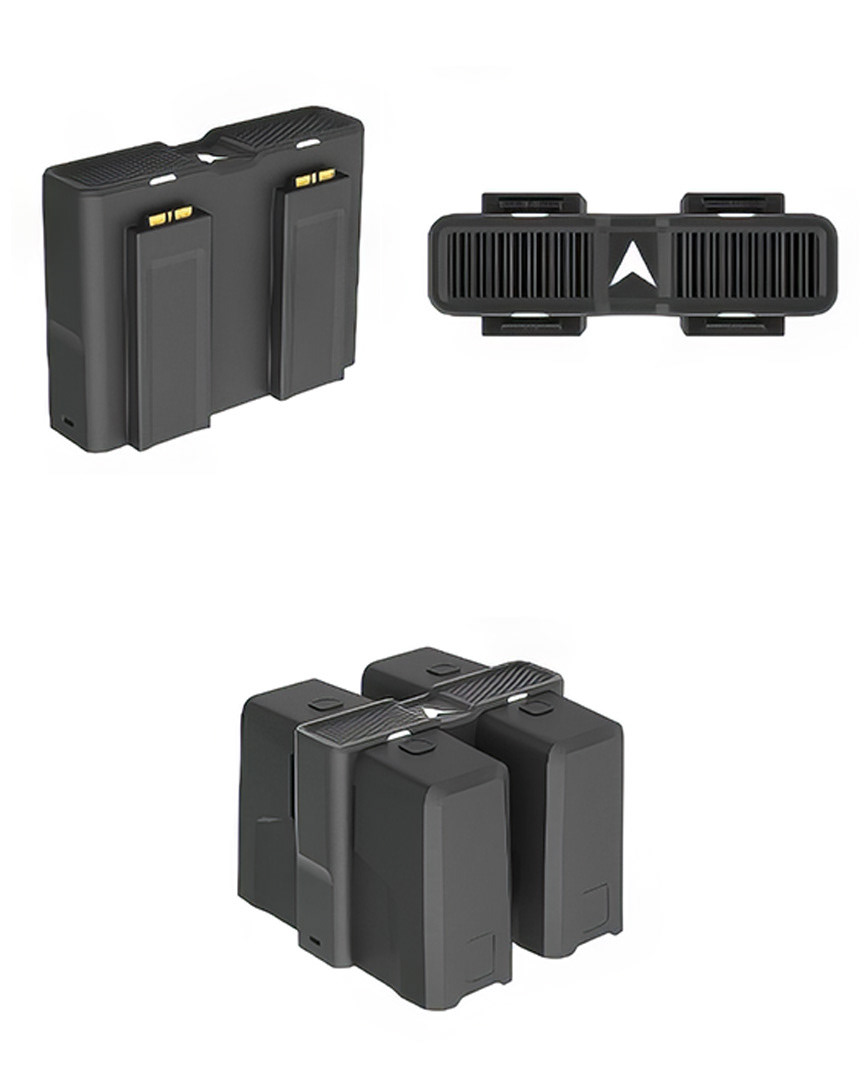

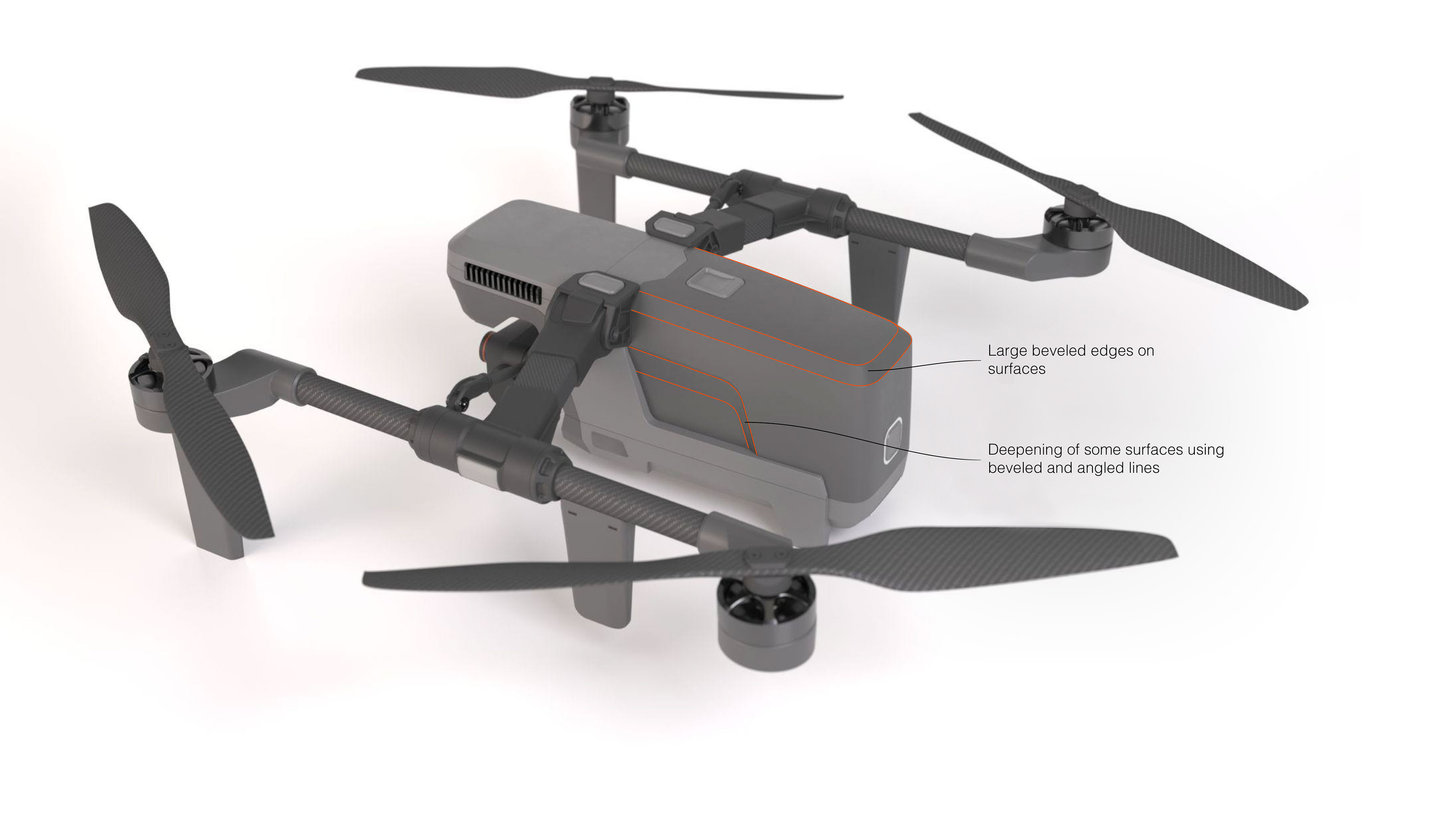

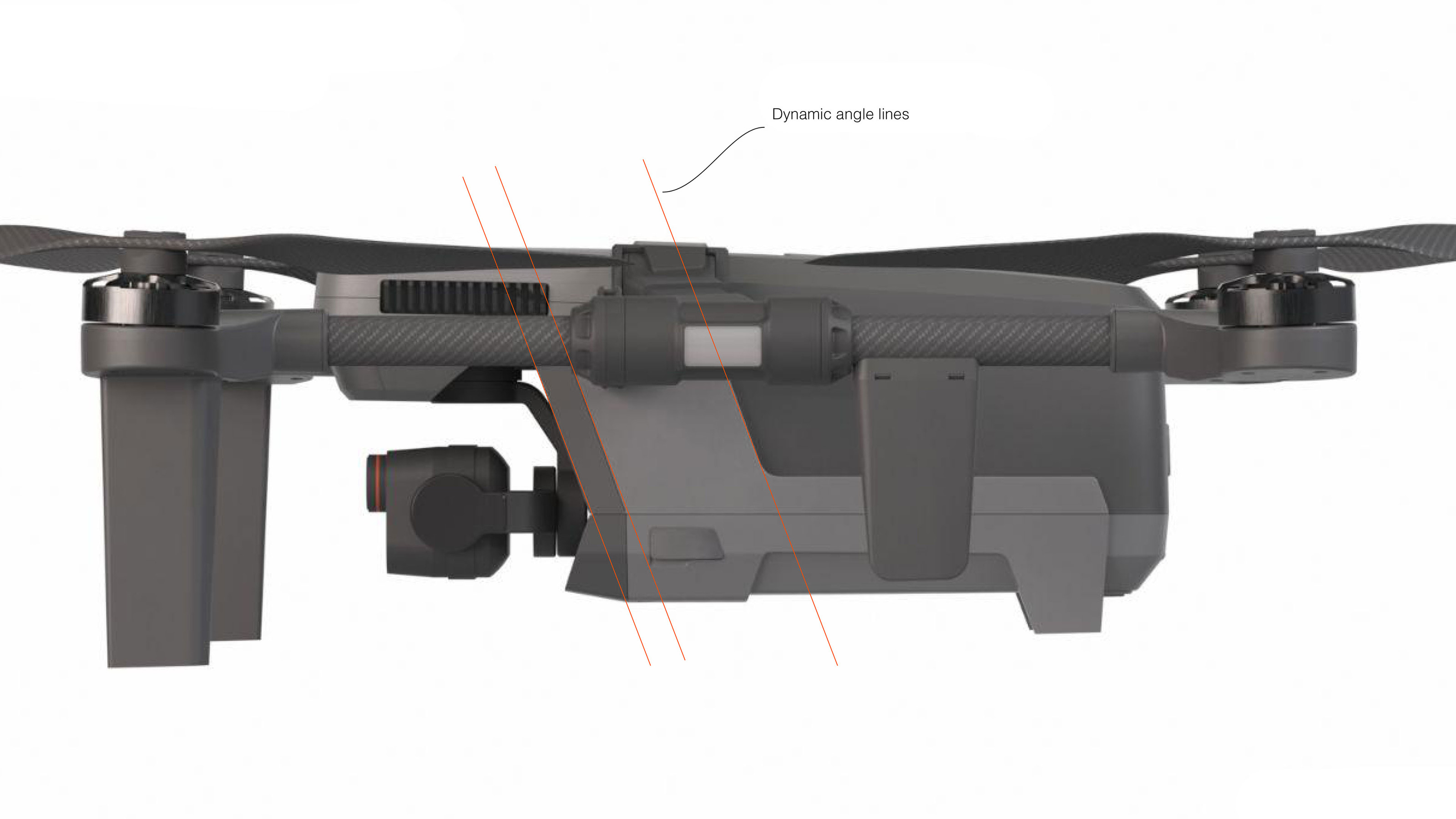

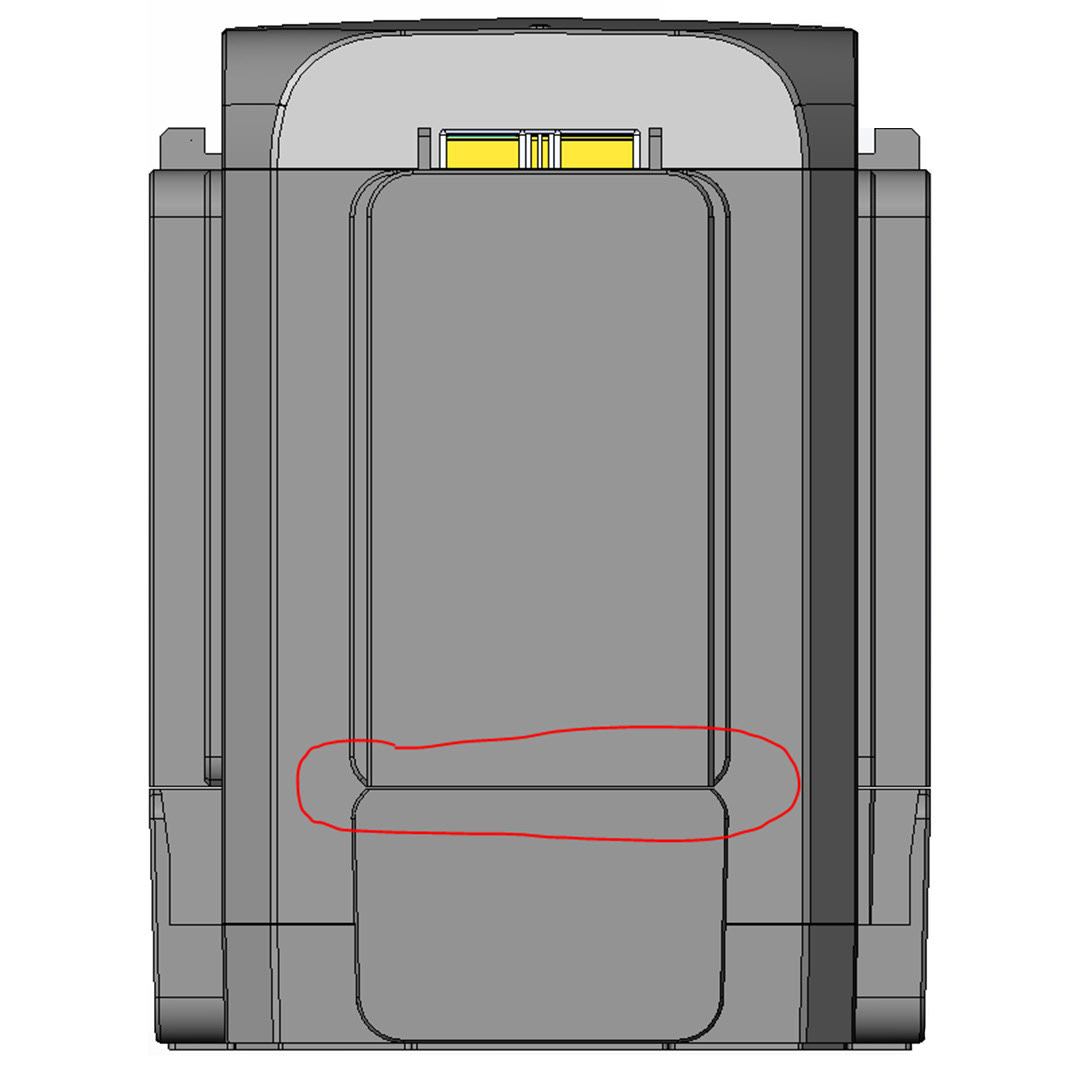

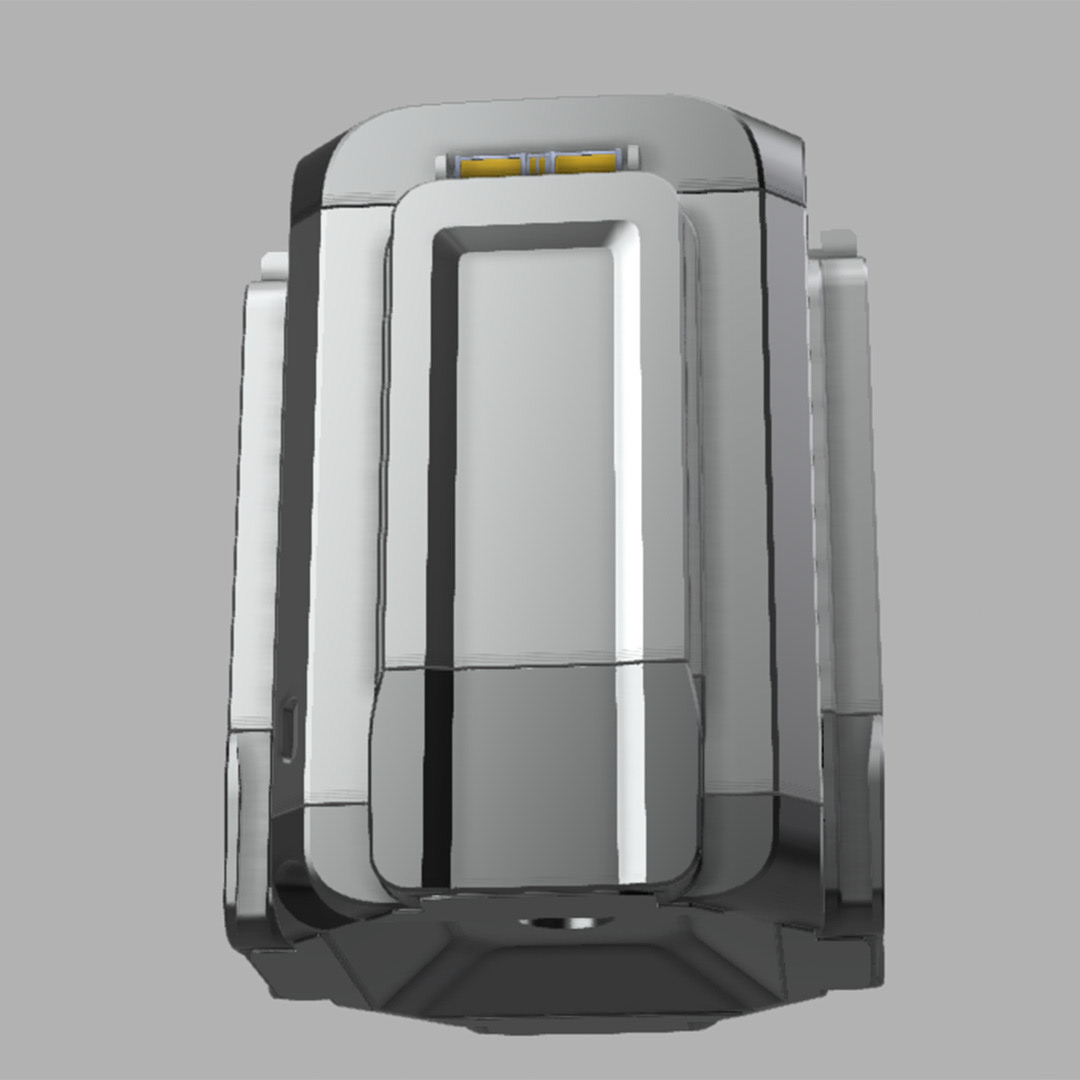

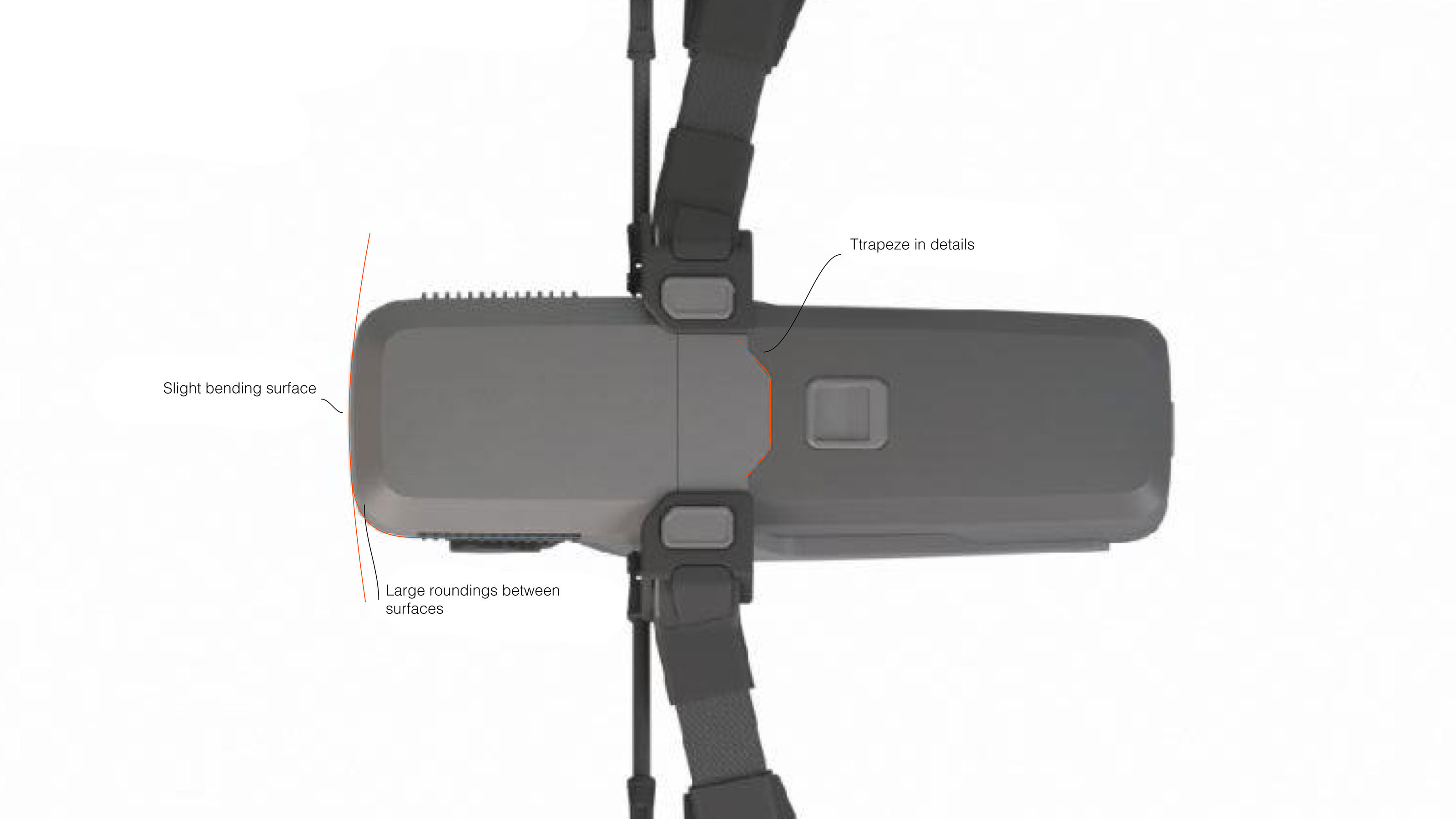

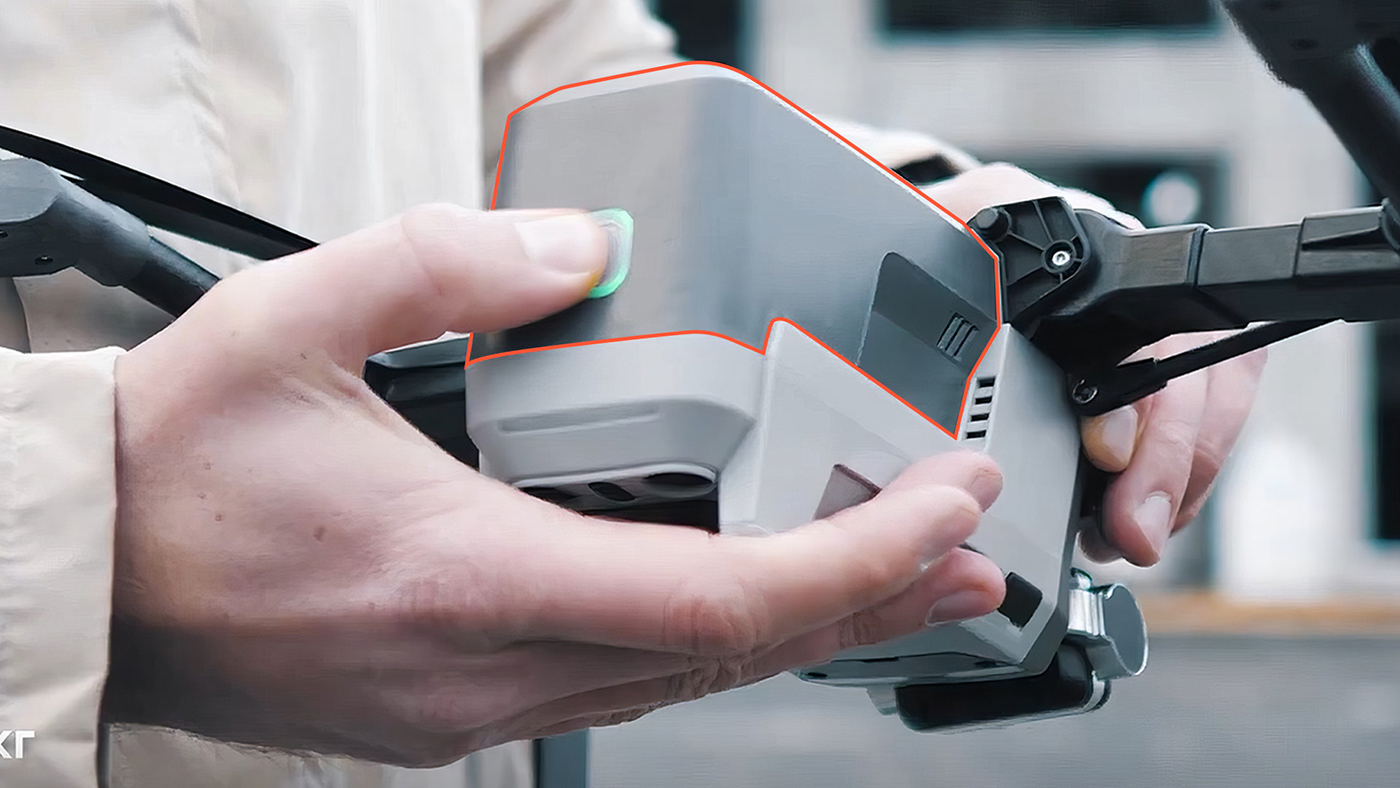

Изучаем квадрокоптер Geoscan 801 и его аккумулятор, чтобы извлечь ключевые элементы дизайна и учесть их в дизайне хаба.

Концептуальный дизайн

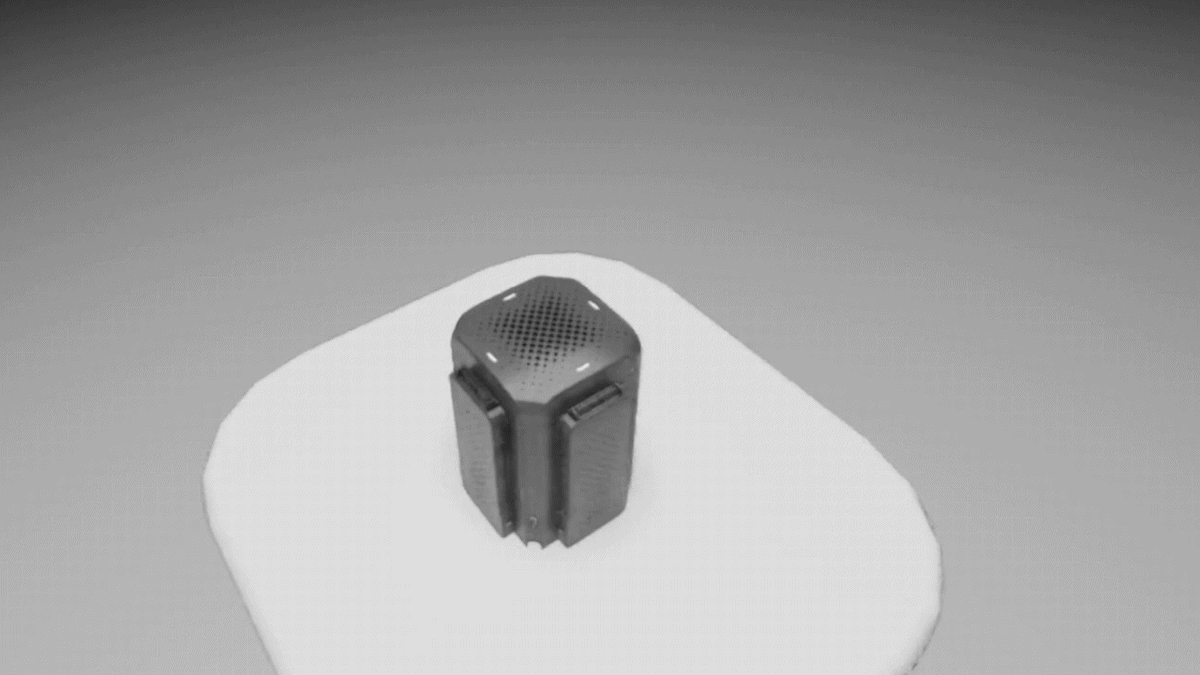

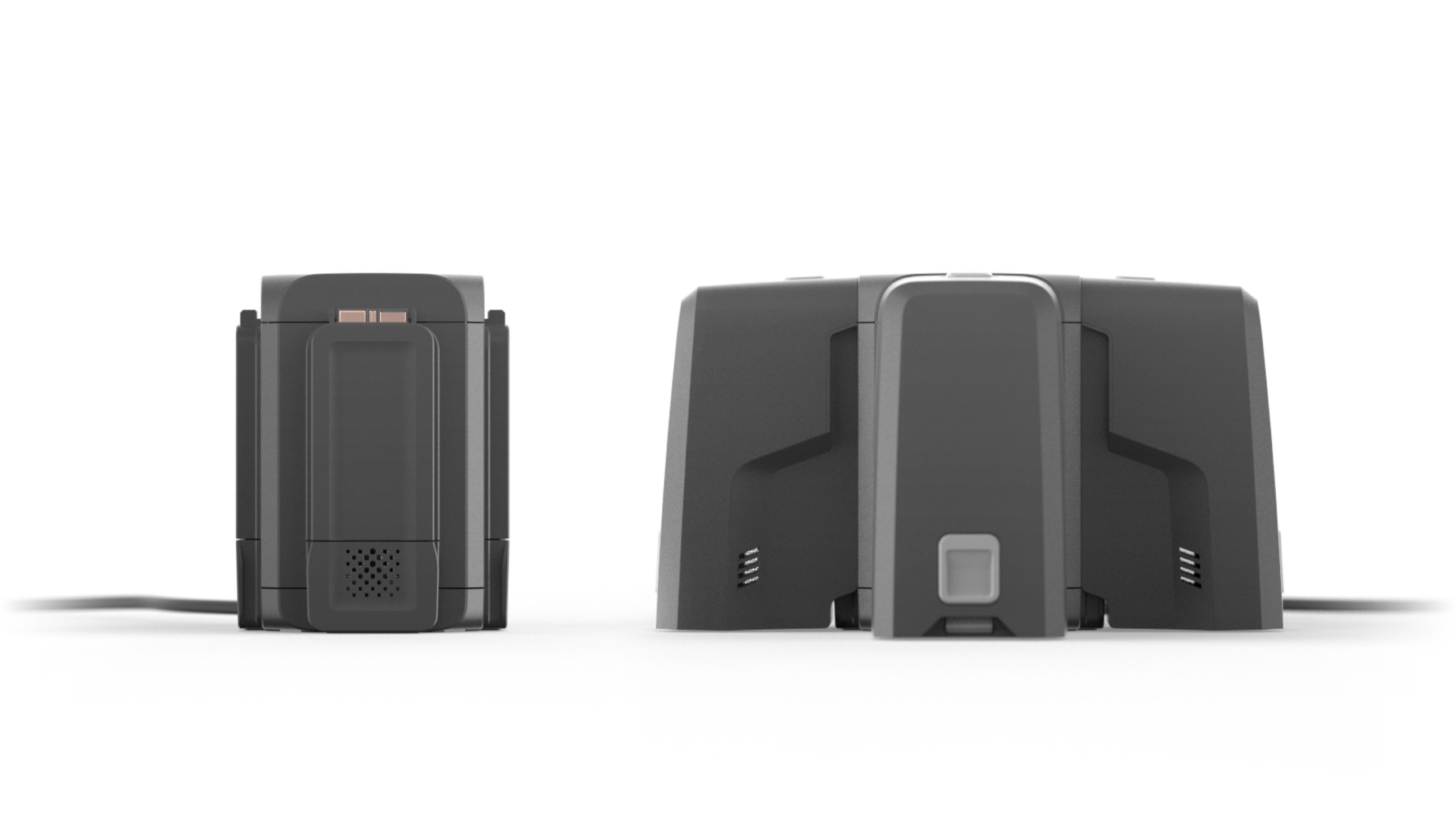

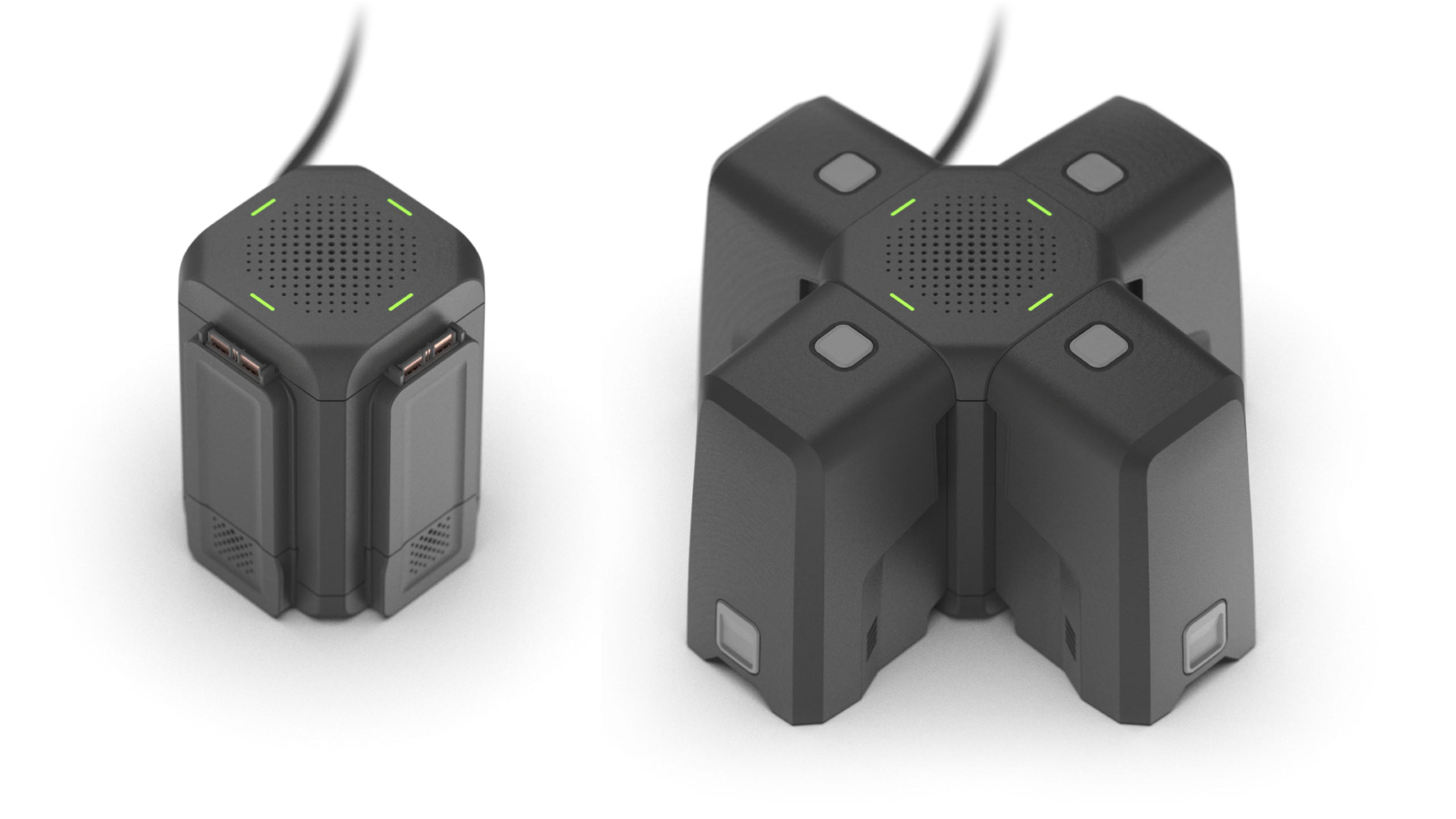

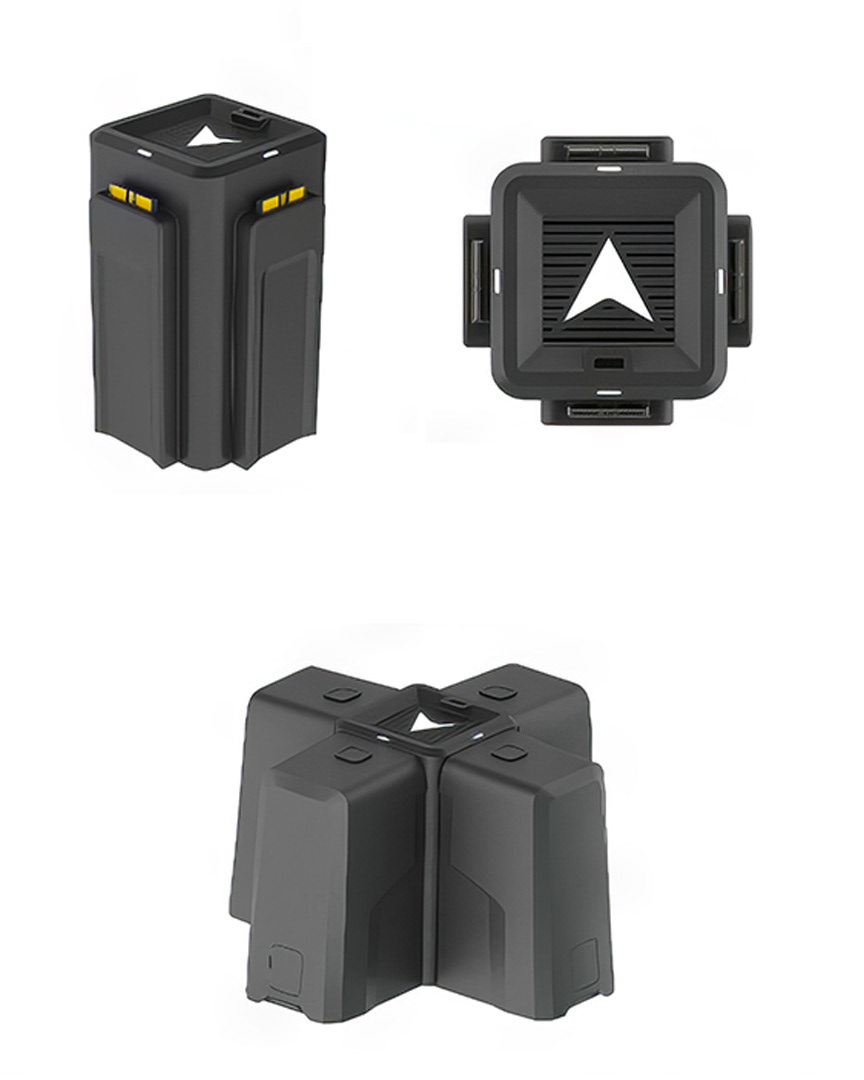

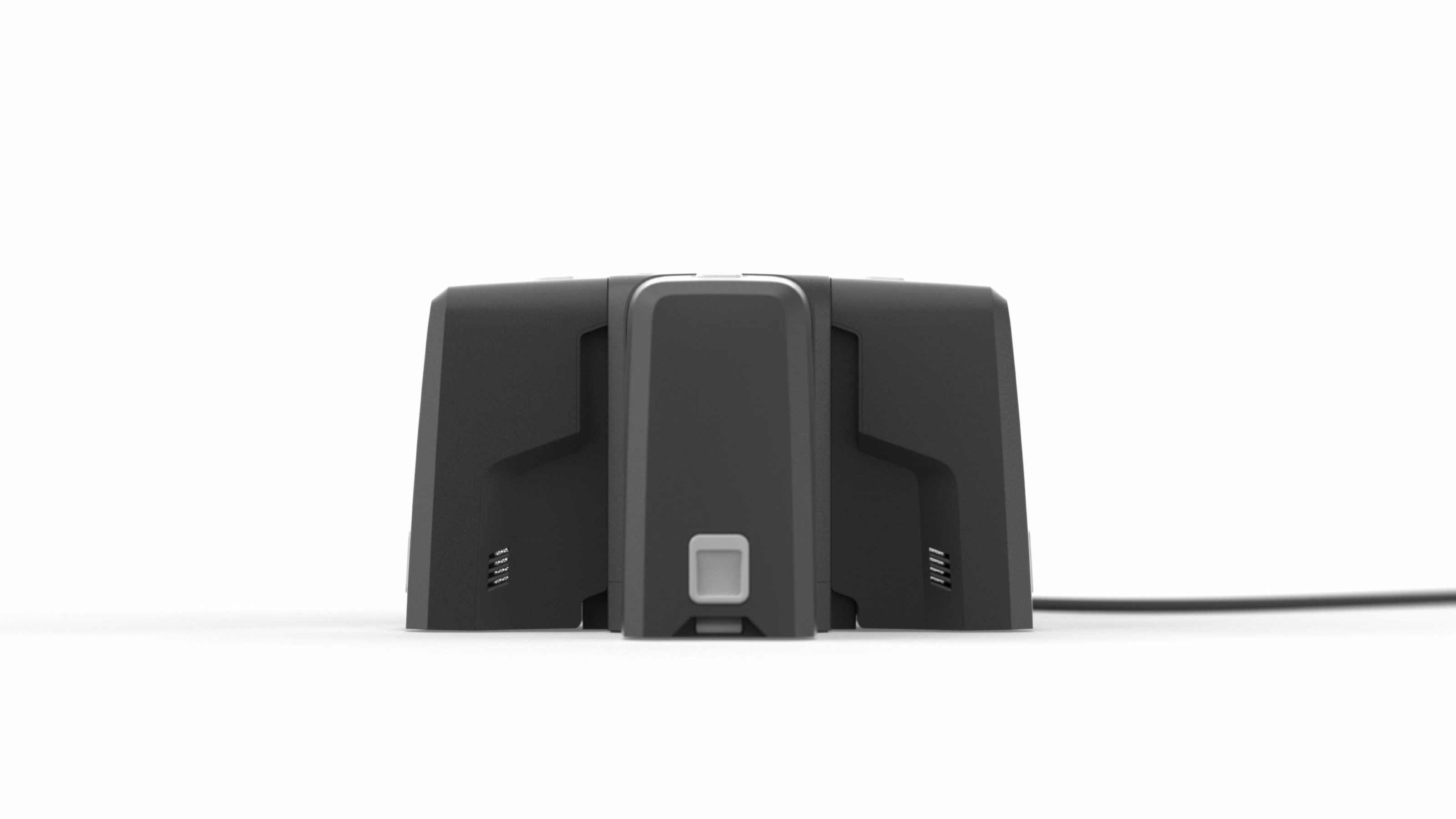

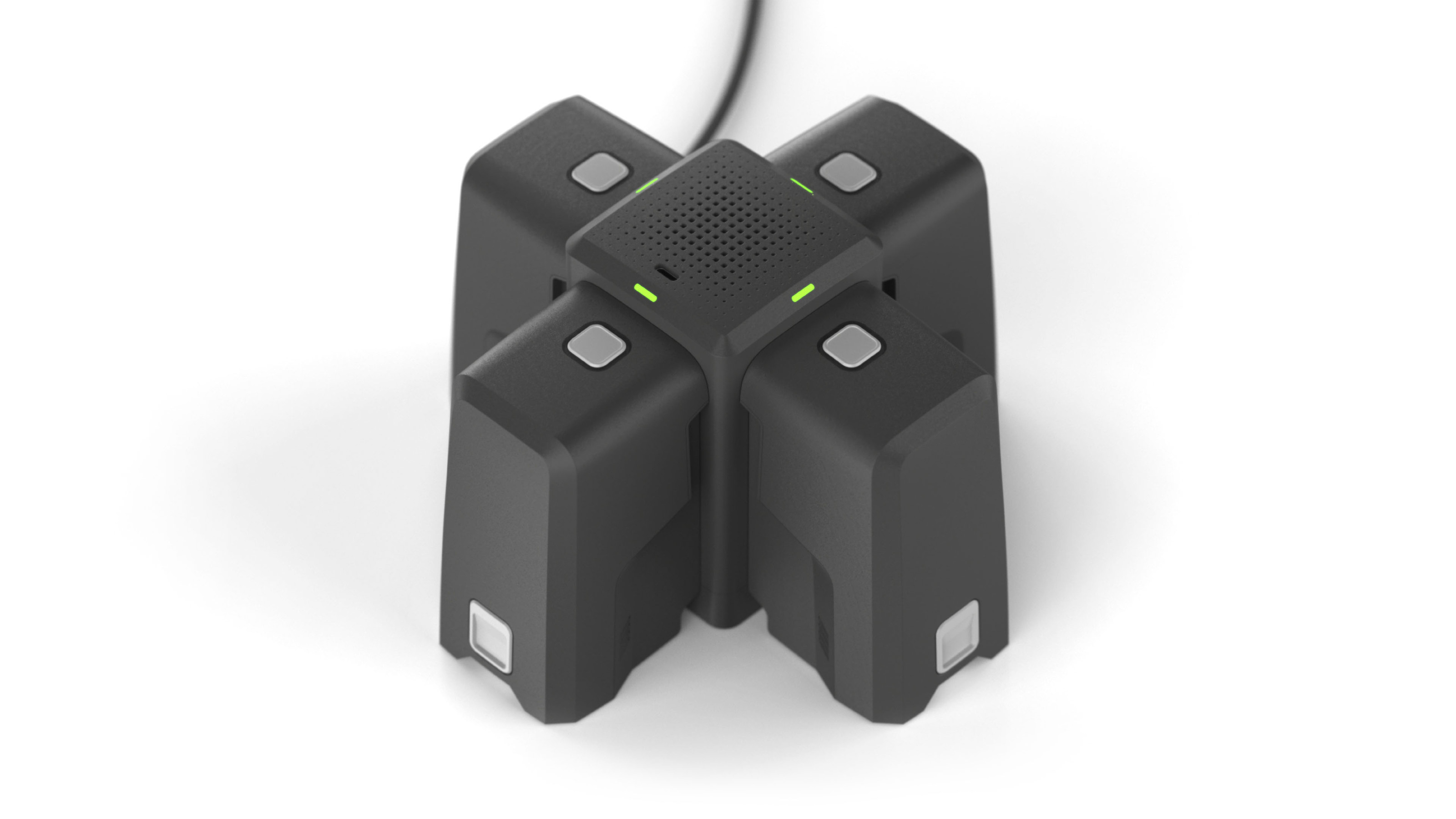

Разрабатываем 4 концепции дизайна хаба, различающиеся по формообразованию и паттерну вентиляции.

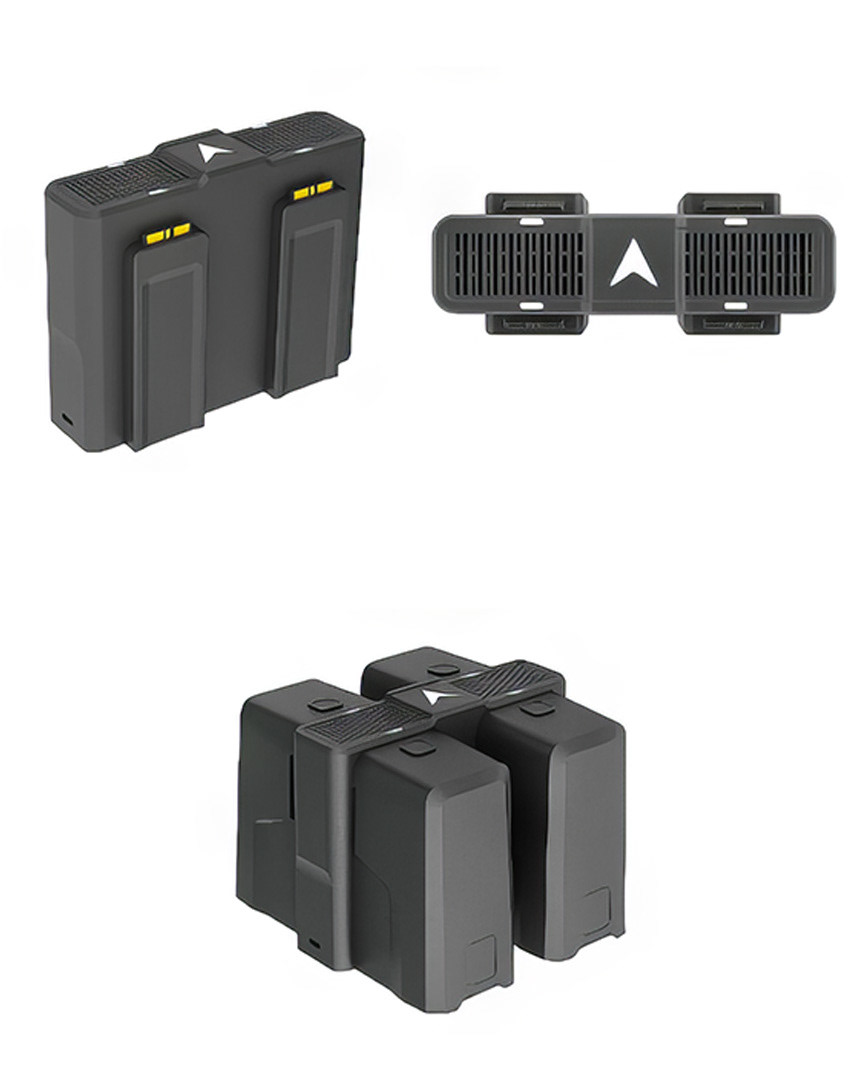

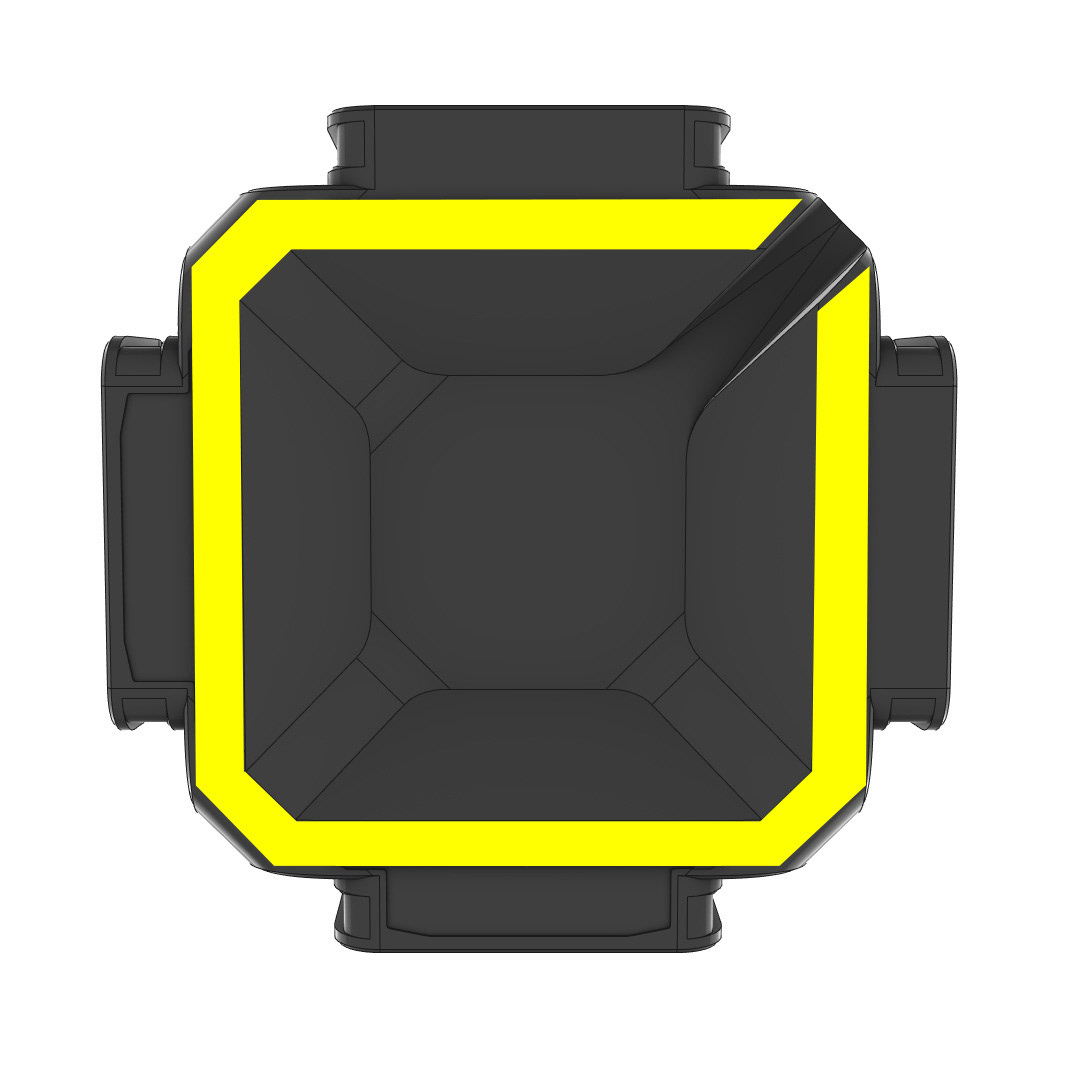

1. Базовый

Возвышение над АКБ, Базовый паттерн вентиляции, Скругленные вертикальные углы , Фаска по верхнему контуру

2. Монолитный

Цельная монолитная форма, Градиентный паттерн вентиляции, Возвышение над АКБ

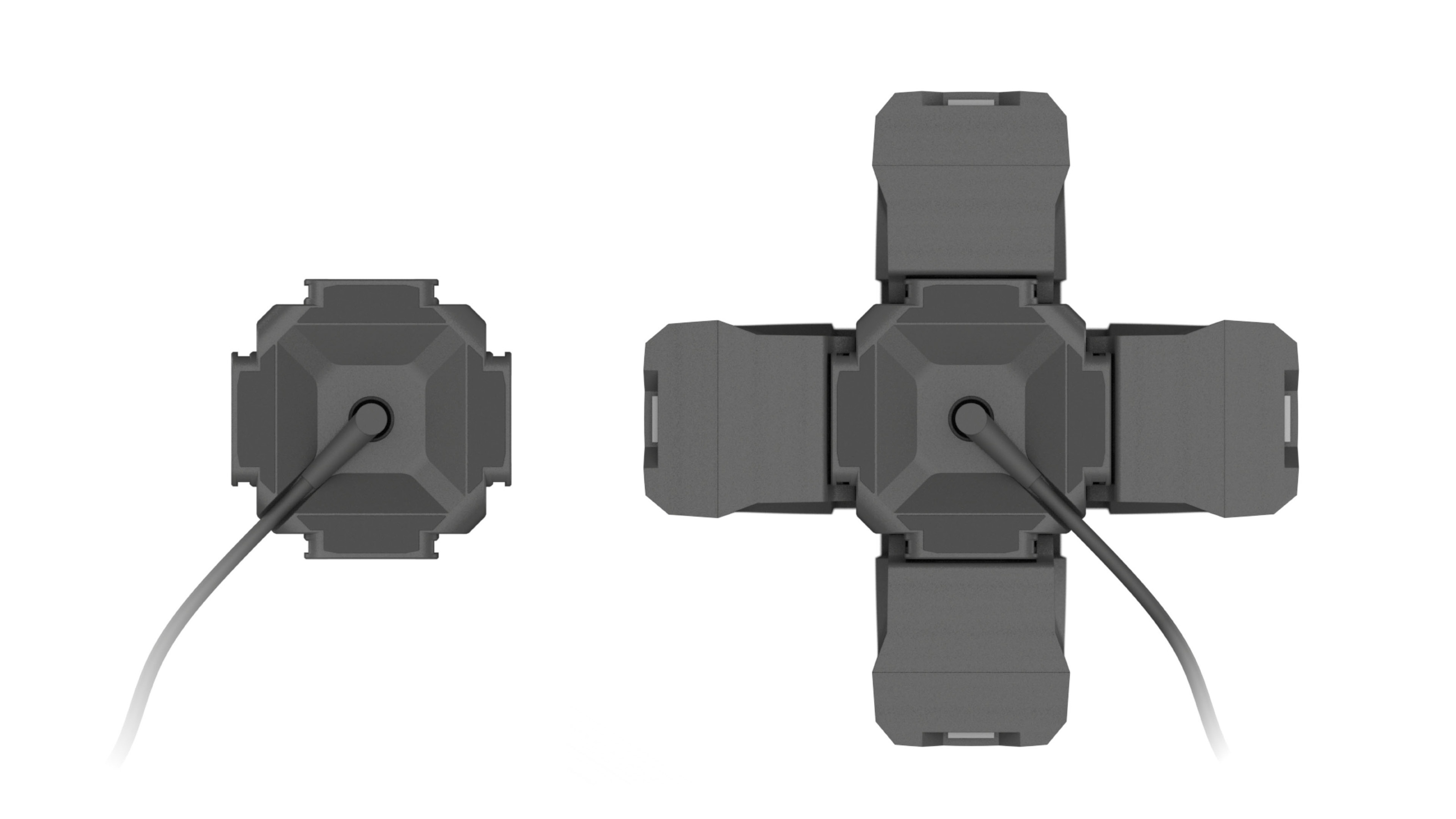

3. Граненый

Крупные фаски по углам, Прямолинейные жесткие линии, Брутальность

4. Органичный

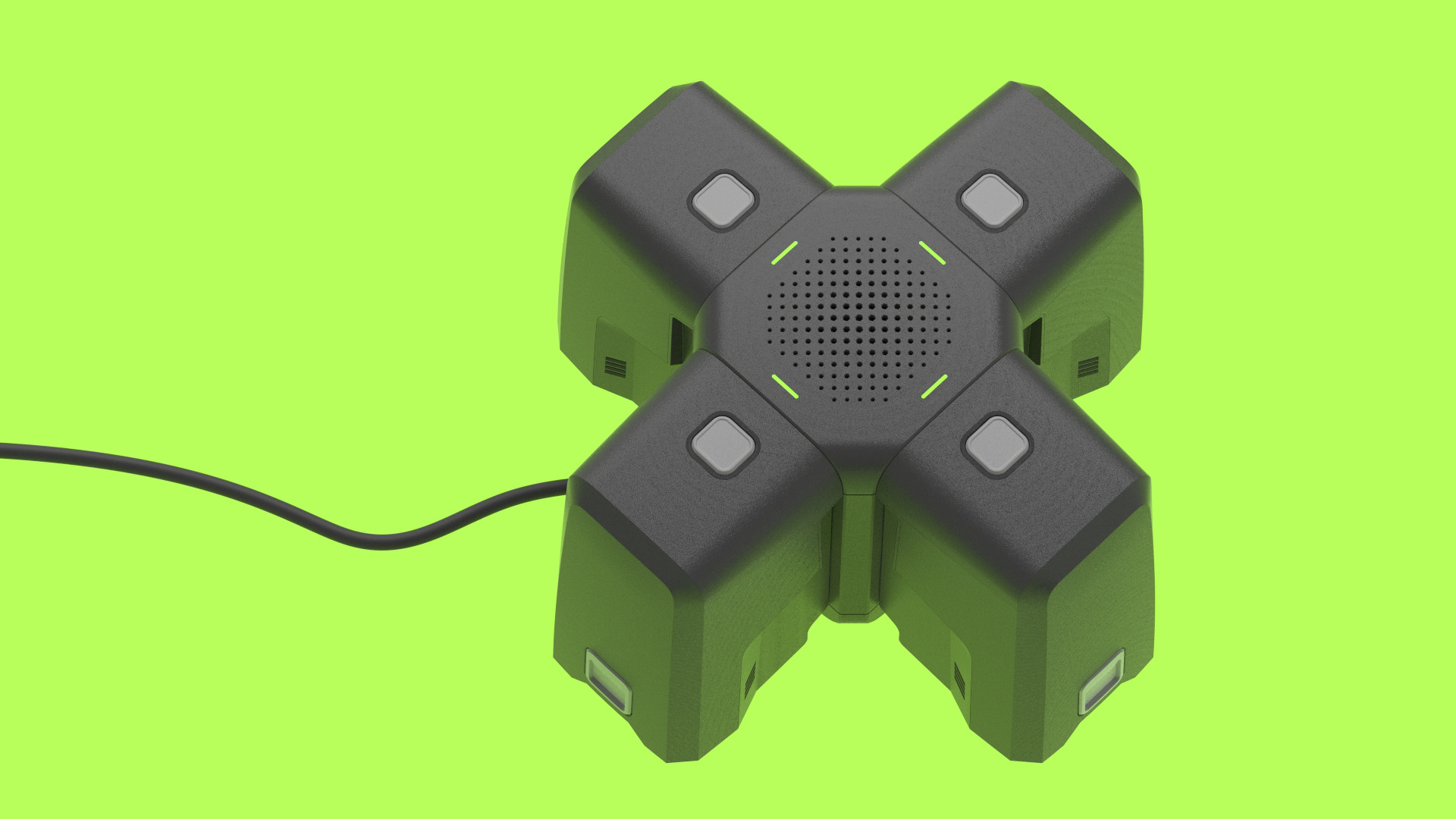

Цельность и гармония формы ЗУ и АКБ, Минималистичные и плавные линии, Компактность, Удобство

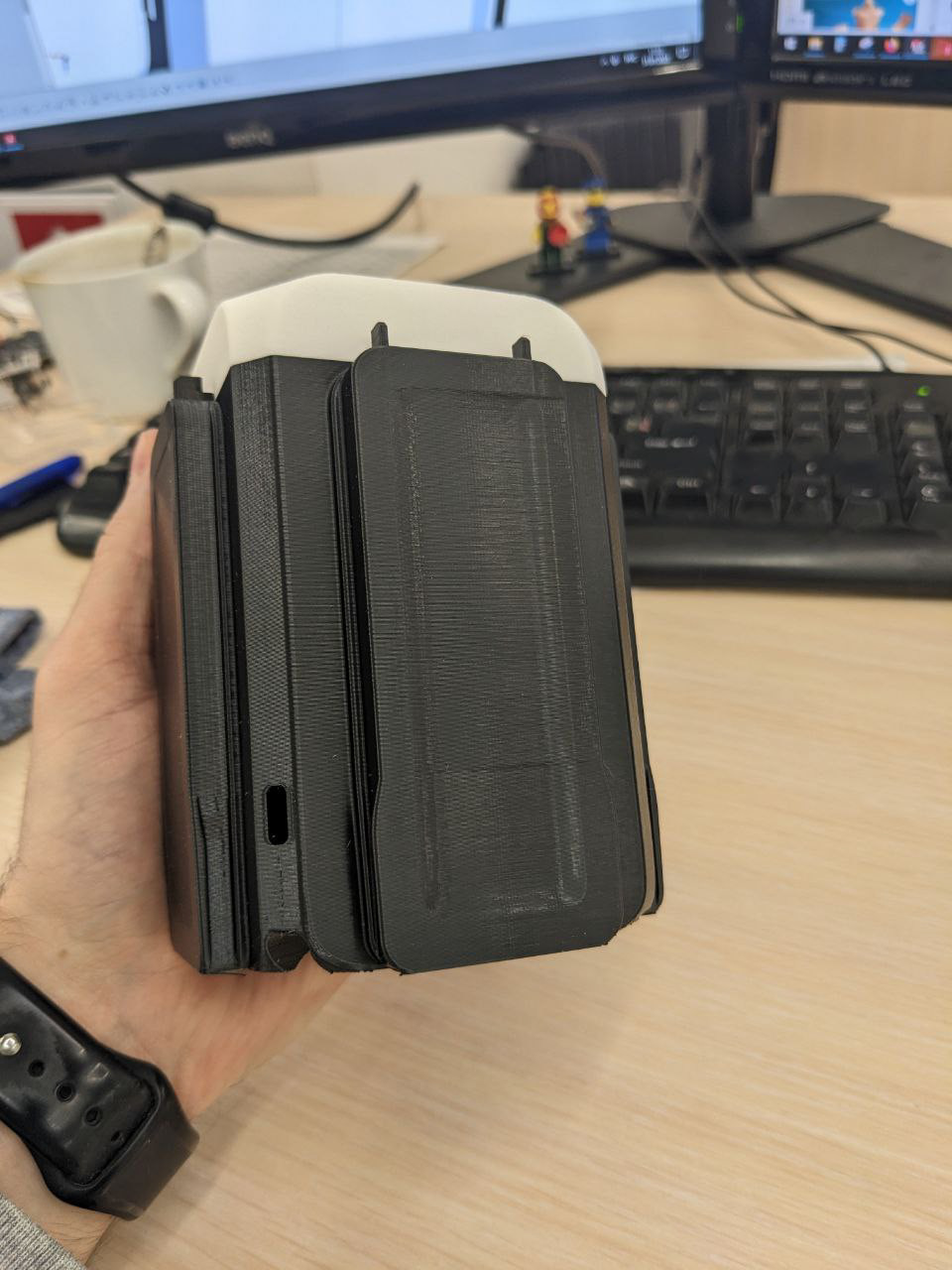

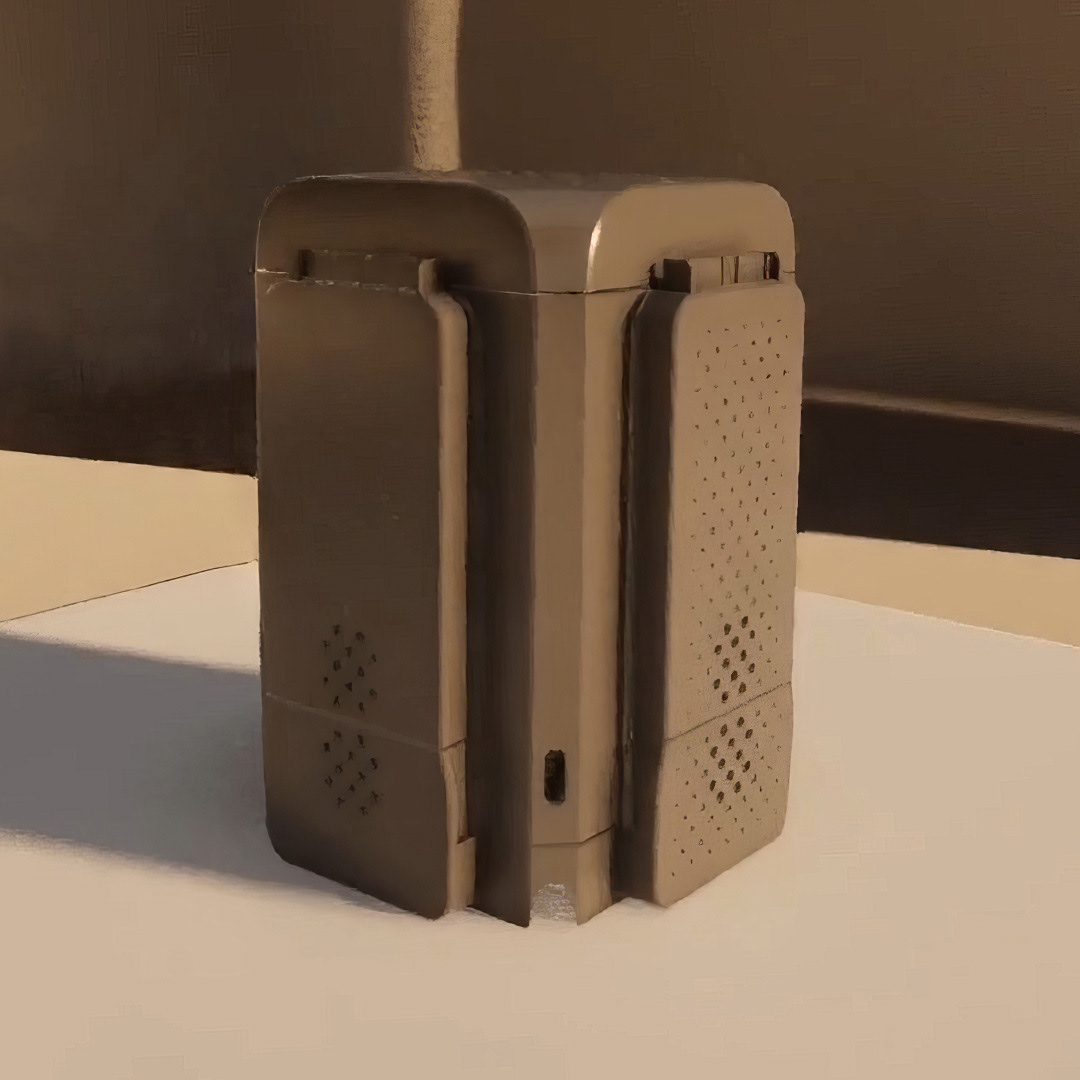

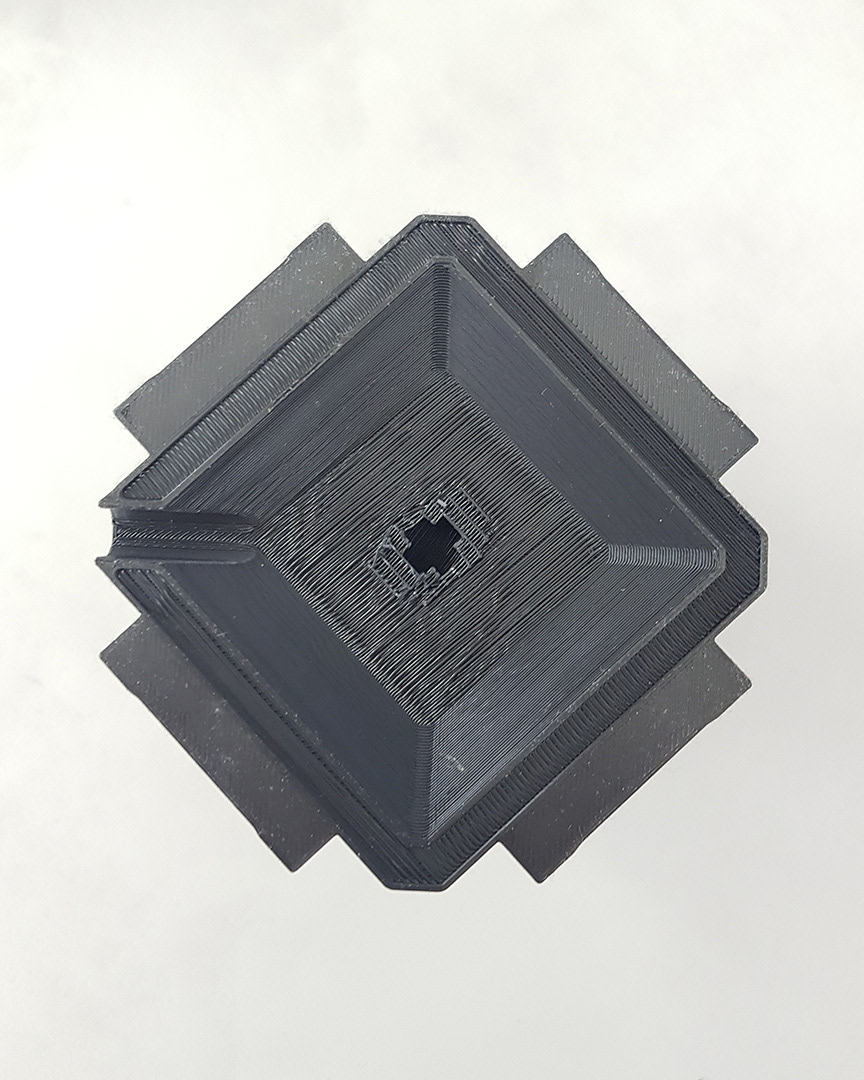

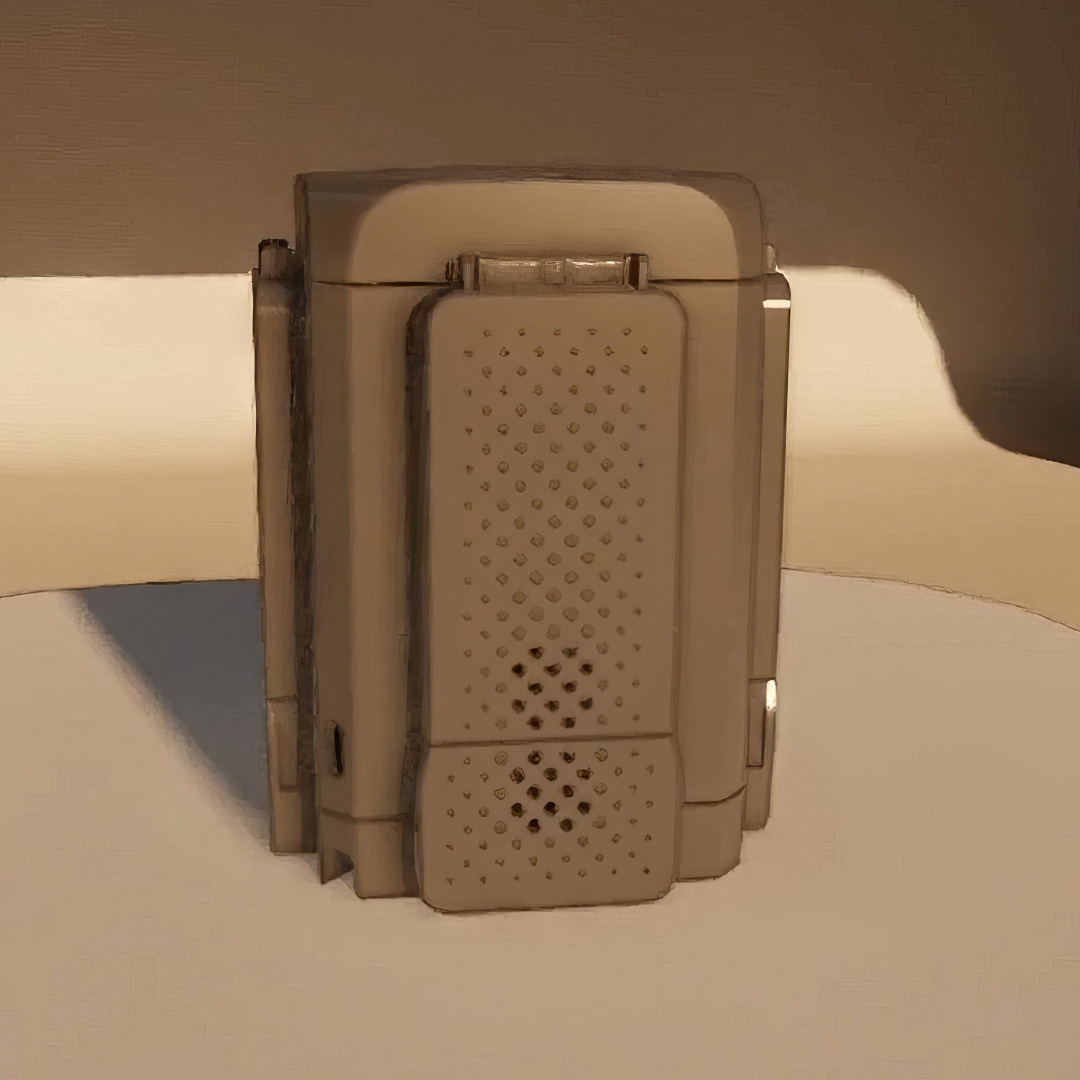

Геоскан: оценка концепций дизайна, тест внешнего вида и эргономики с помощью макетов, напечатанных на FDM-принтере.

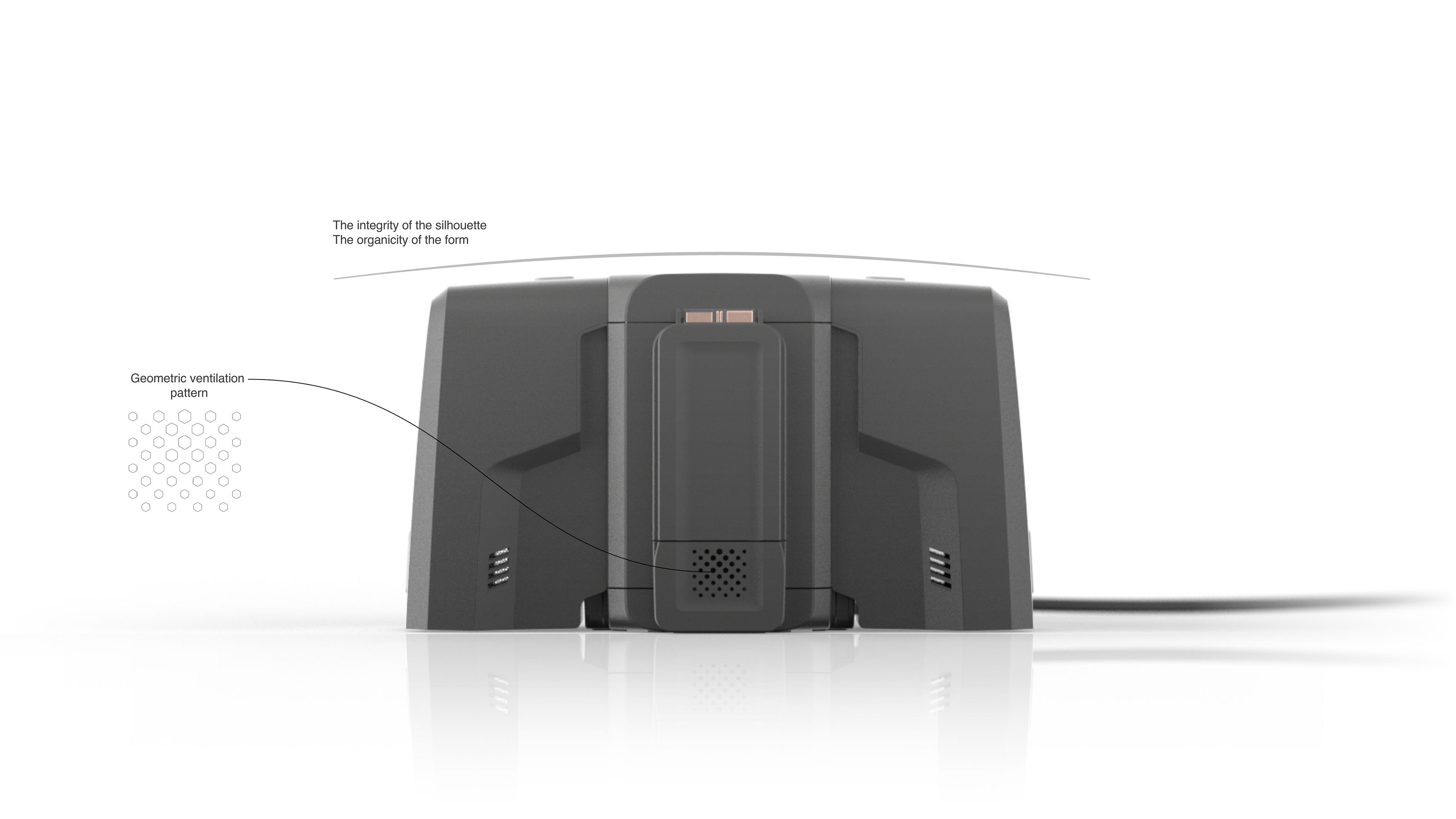

Получаем отзывы о концепциях: использовать форму корпуса из концепции Органичный и паттерн вентиляции из концепции Монолит.

Детальный Дизайн

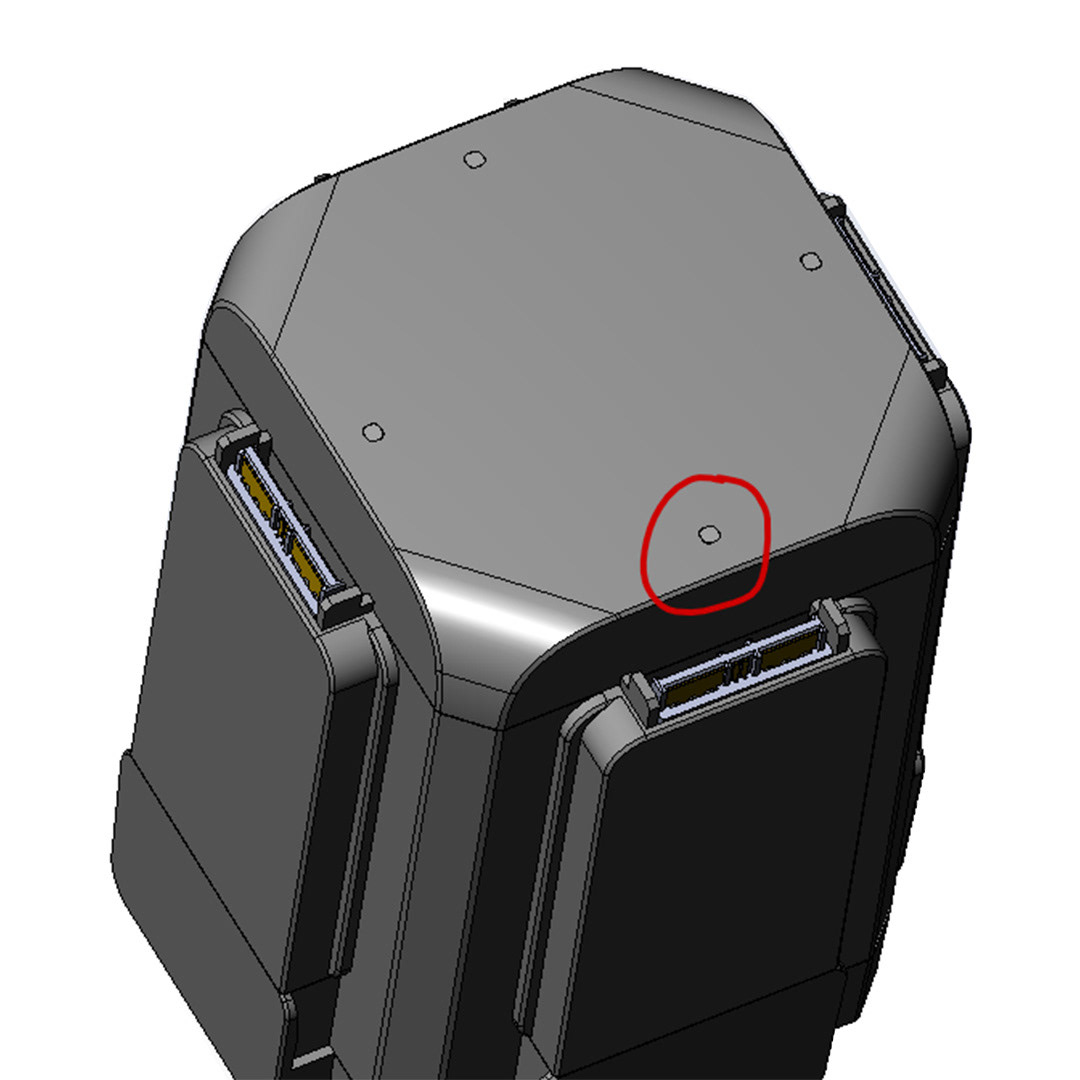

Прорабатываем детали хаба, улучшаем сопряжение деталей.

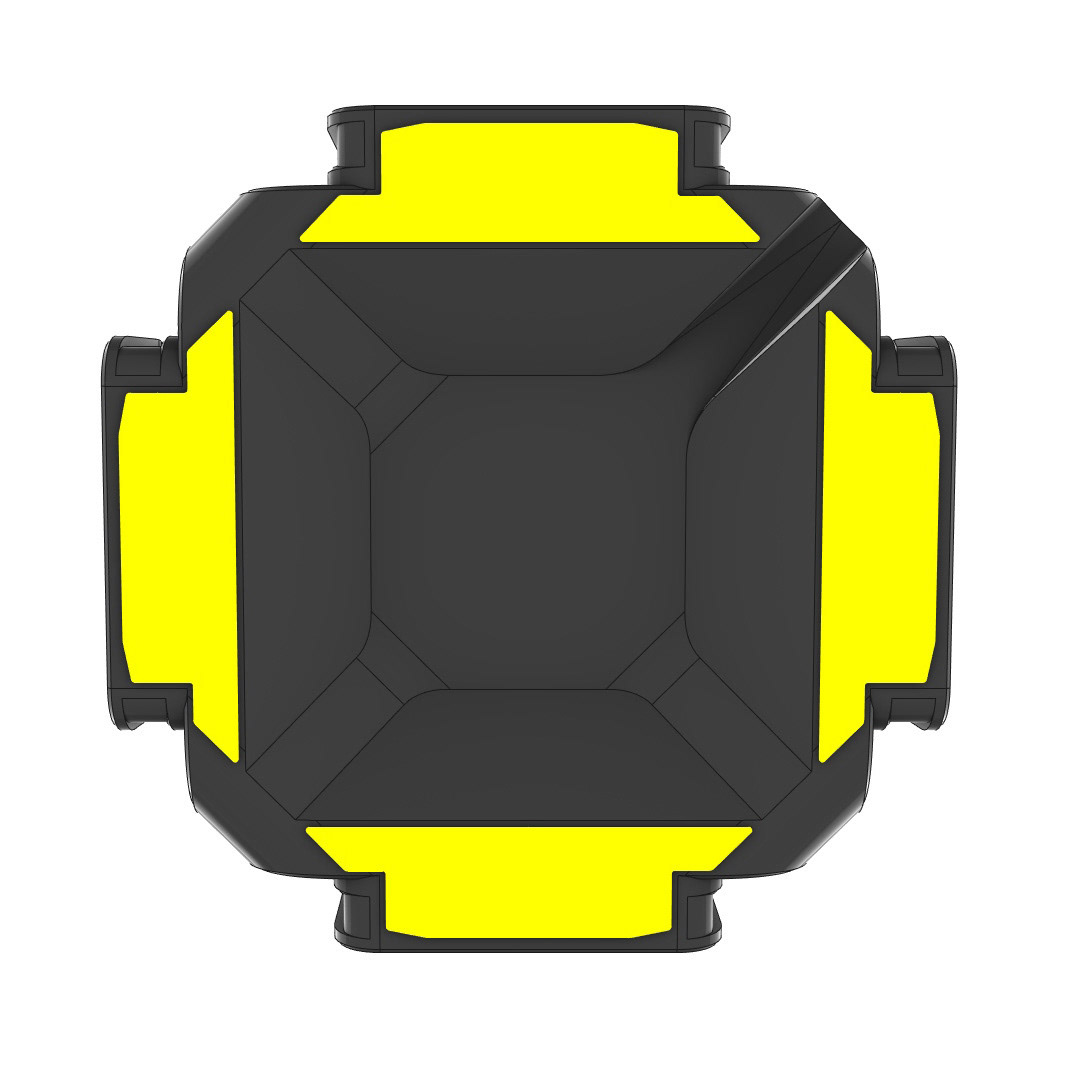

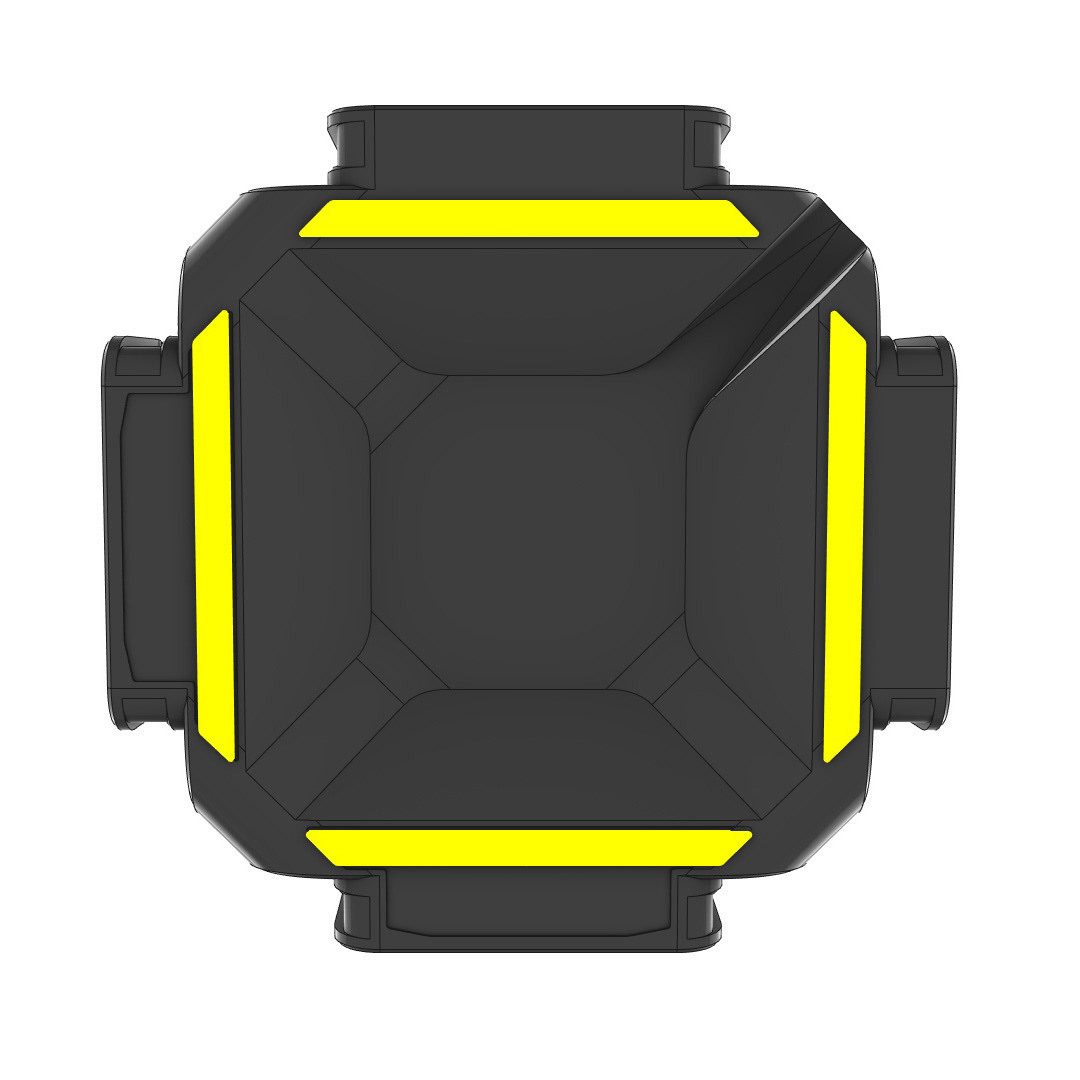

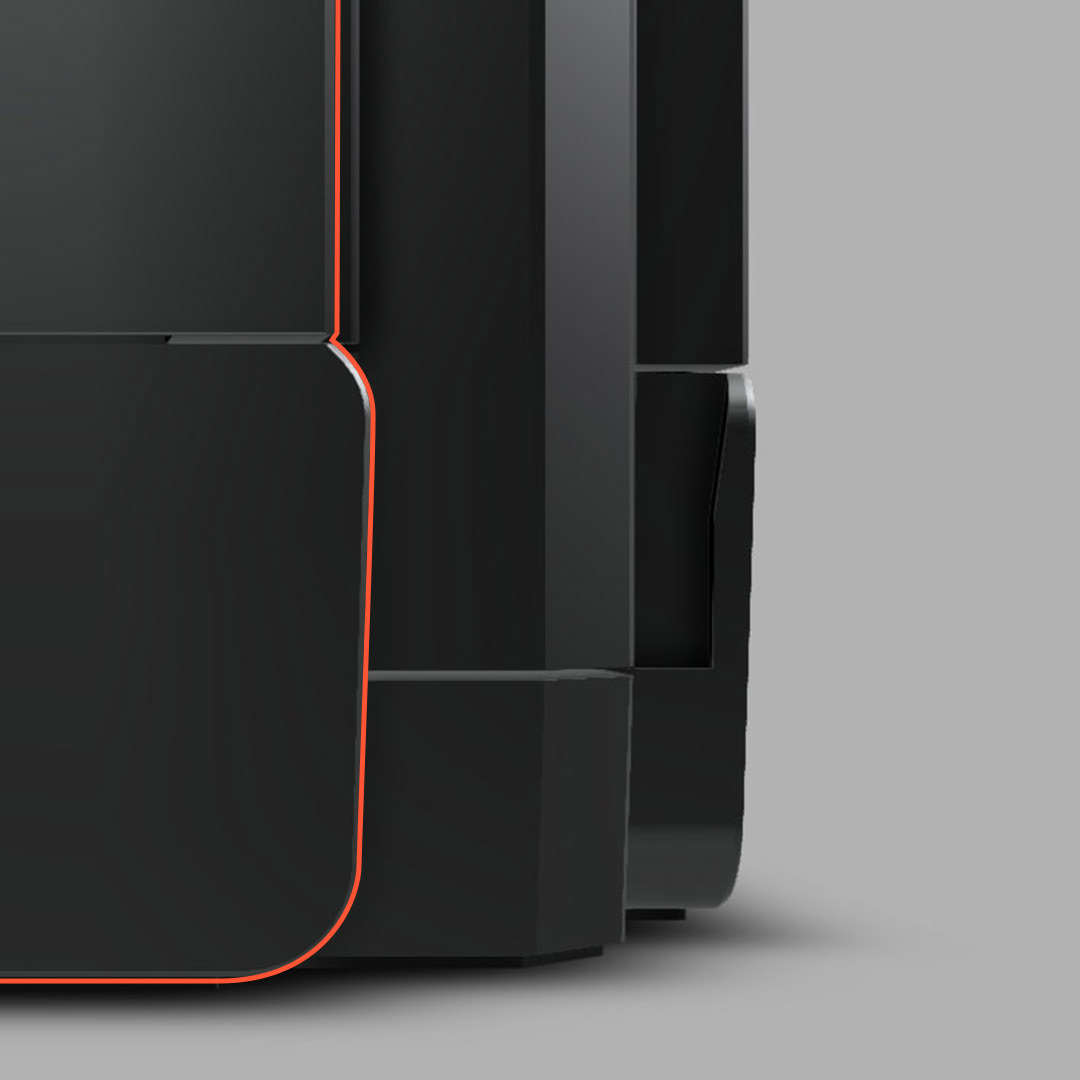

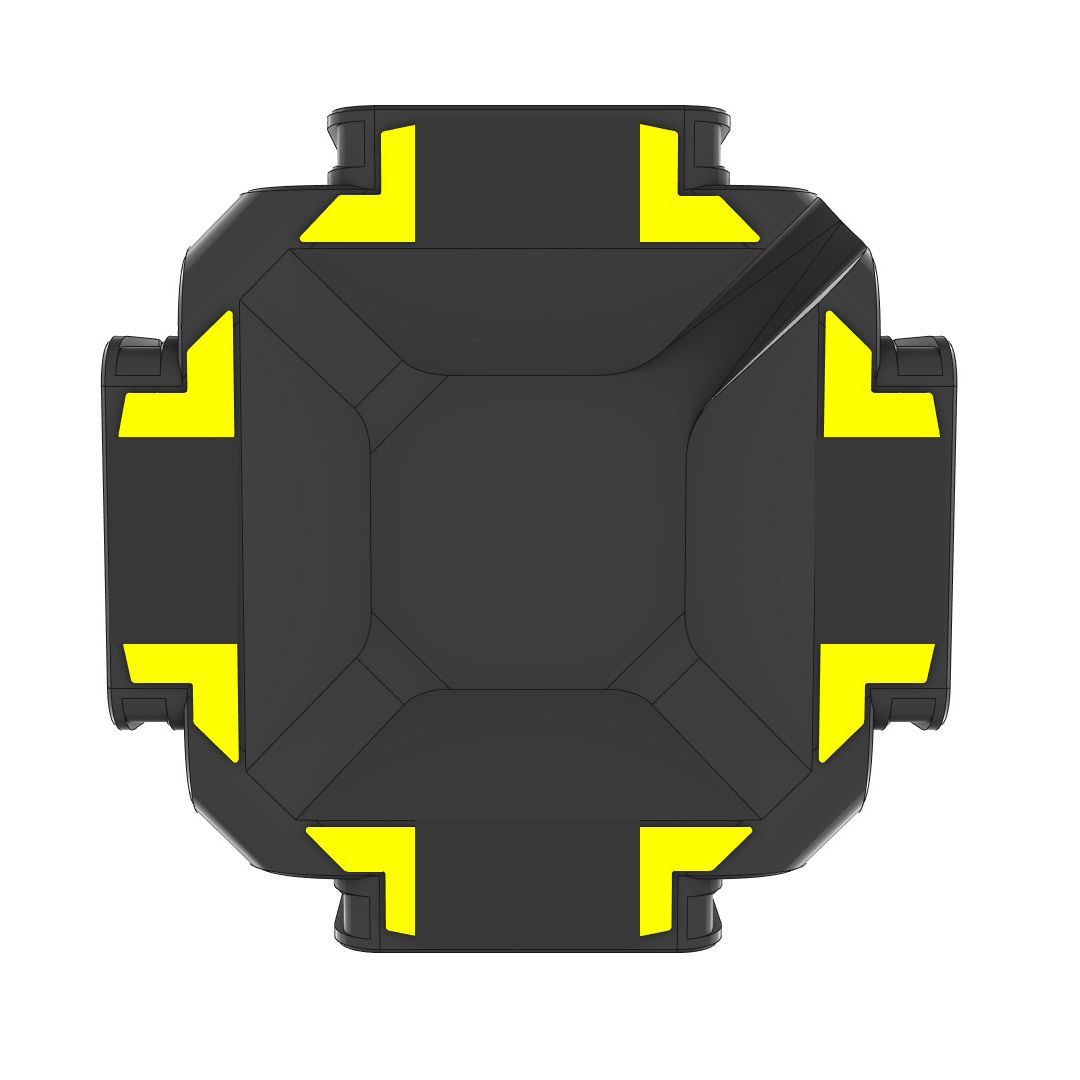

​​​​​​​Изменяем конфигурацию деталей. Добавляем обнижение на стенках, соединяющихся с АКБ.

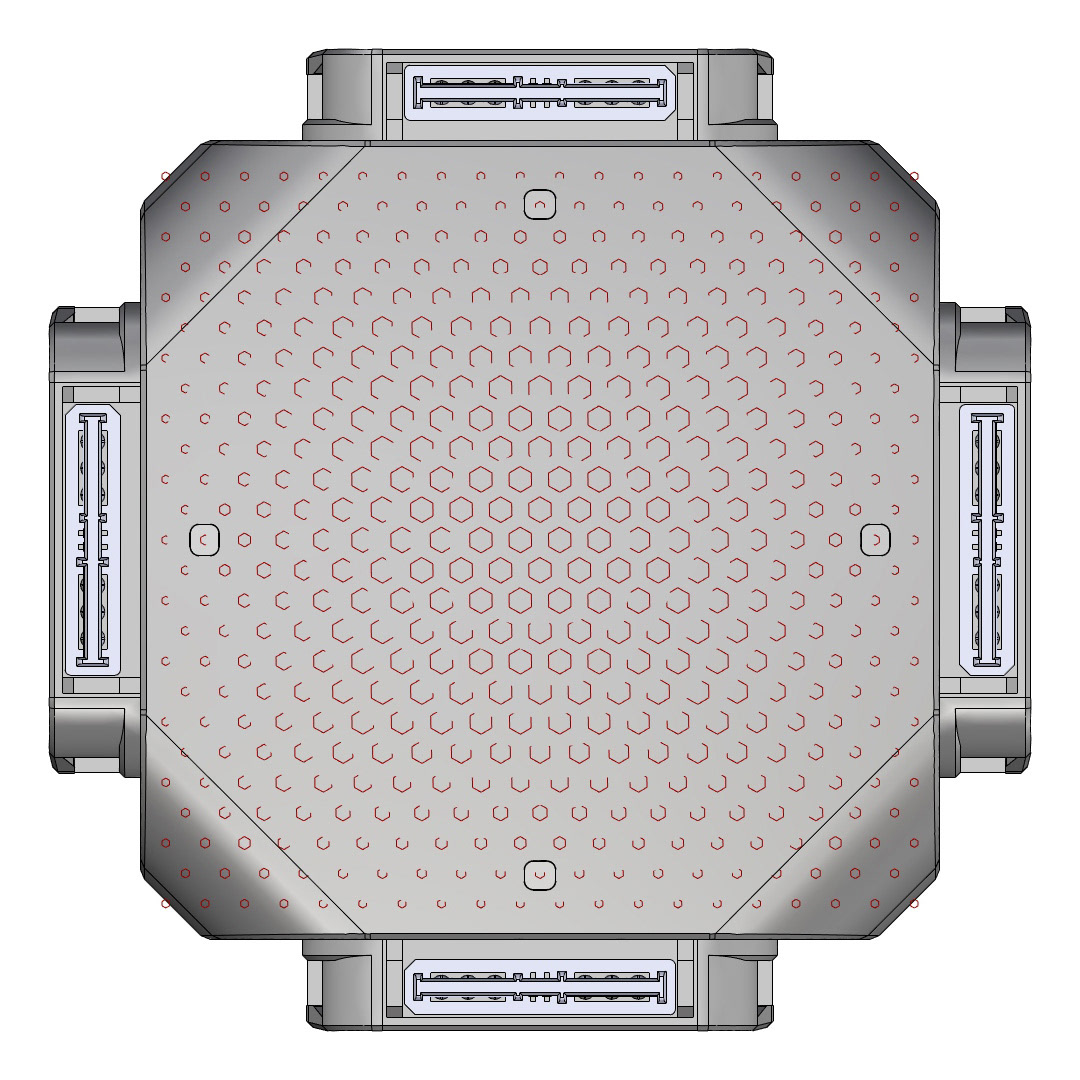

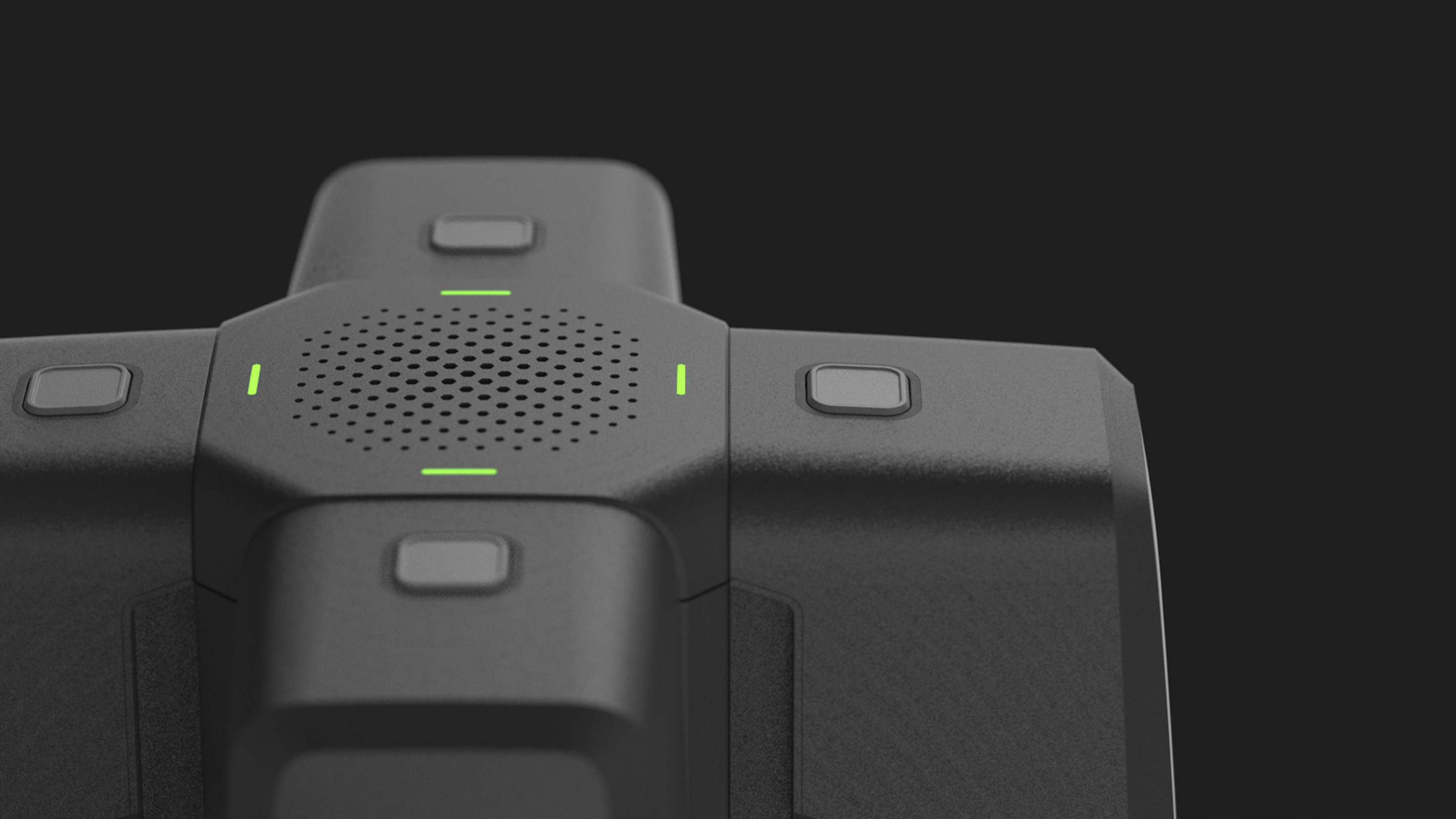

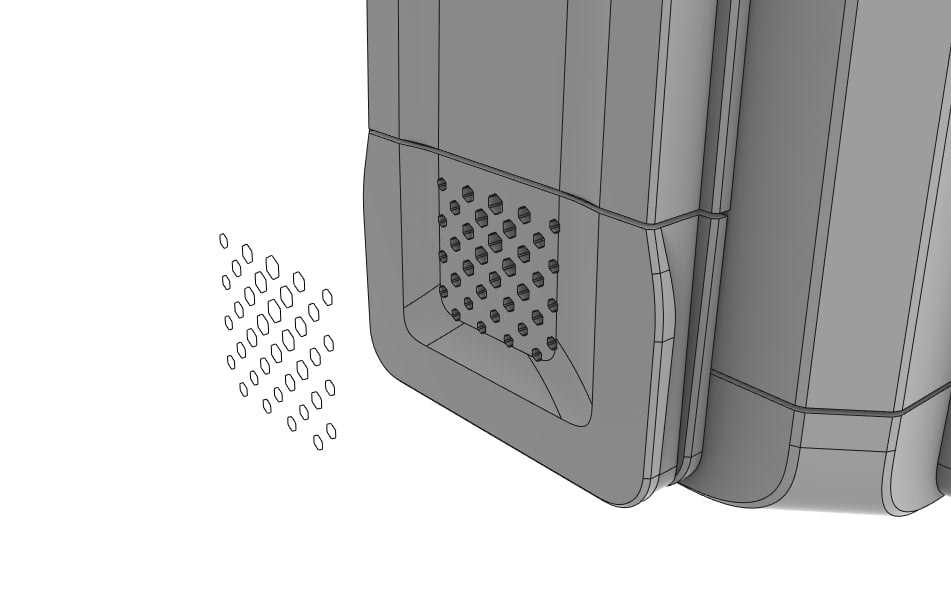

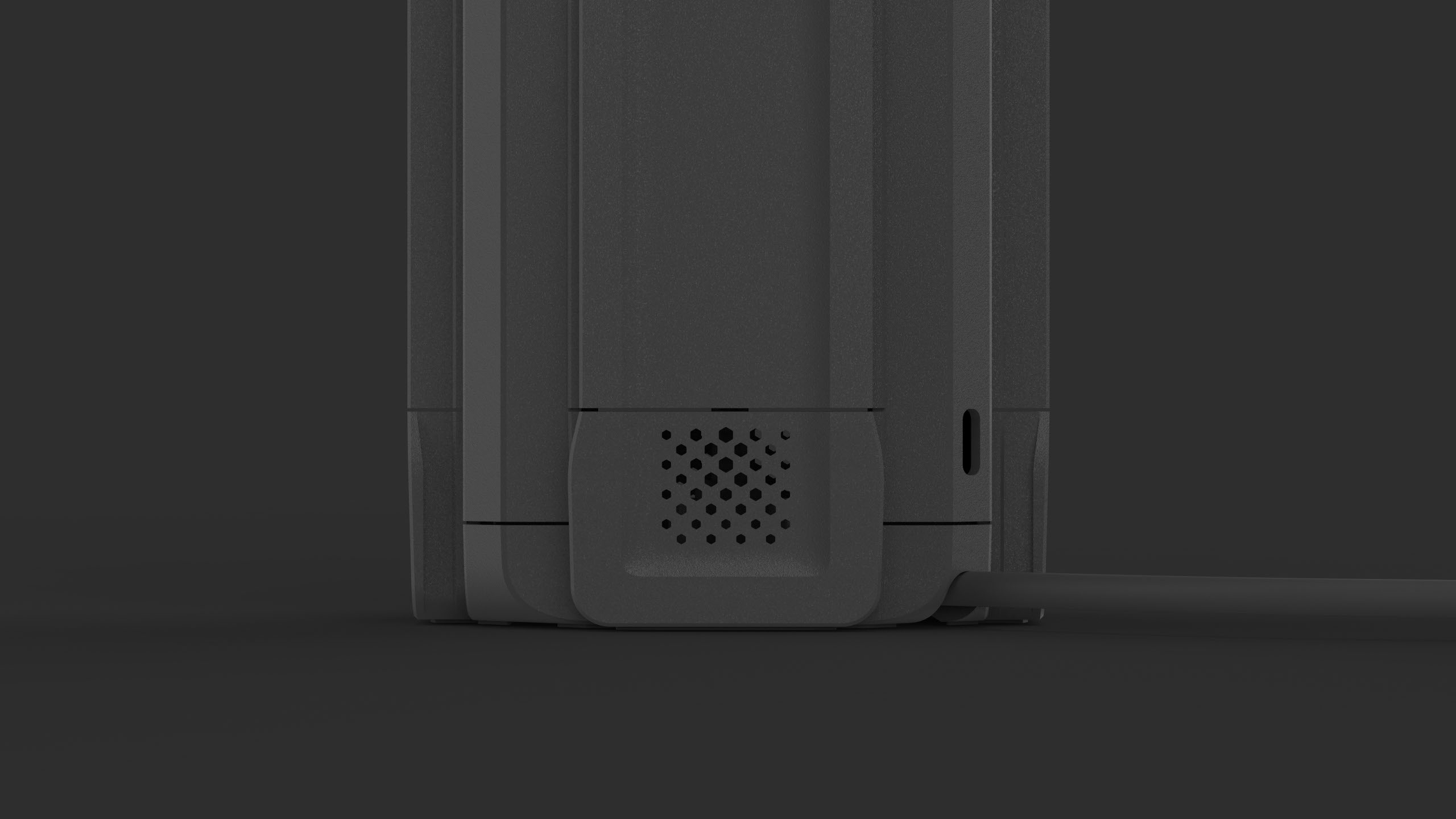

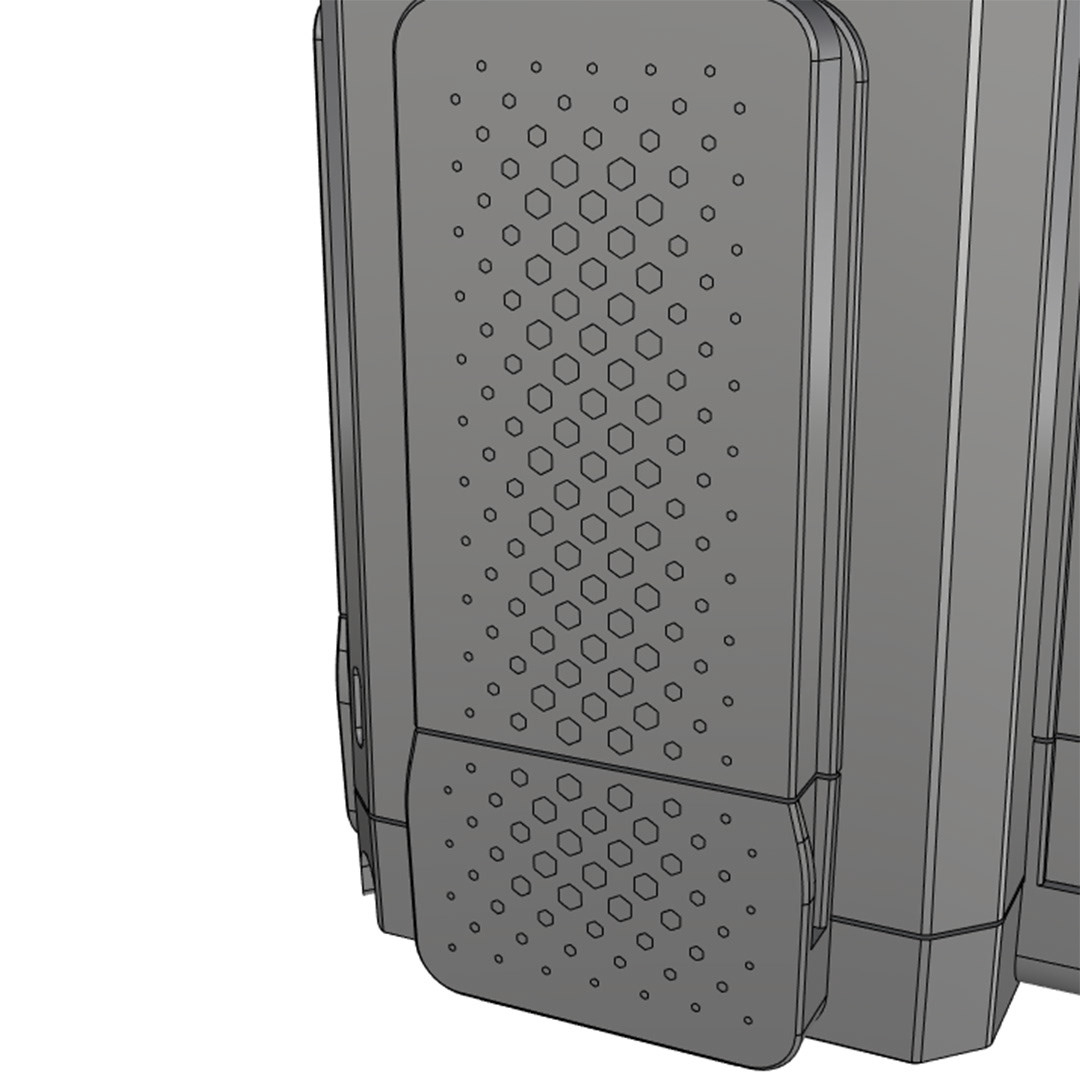

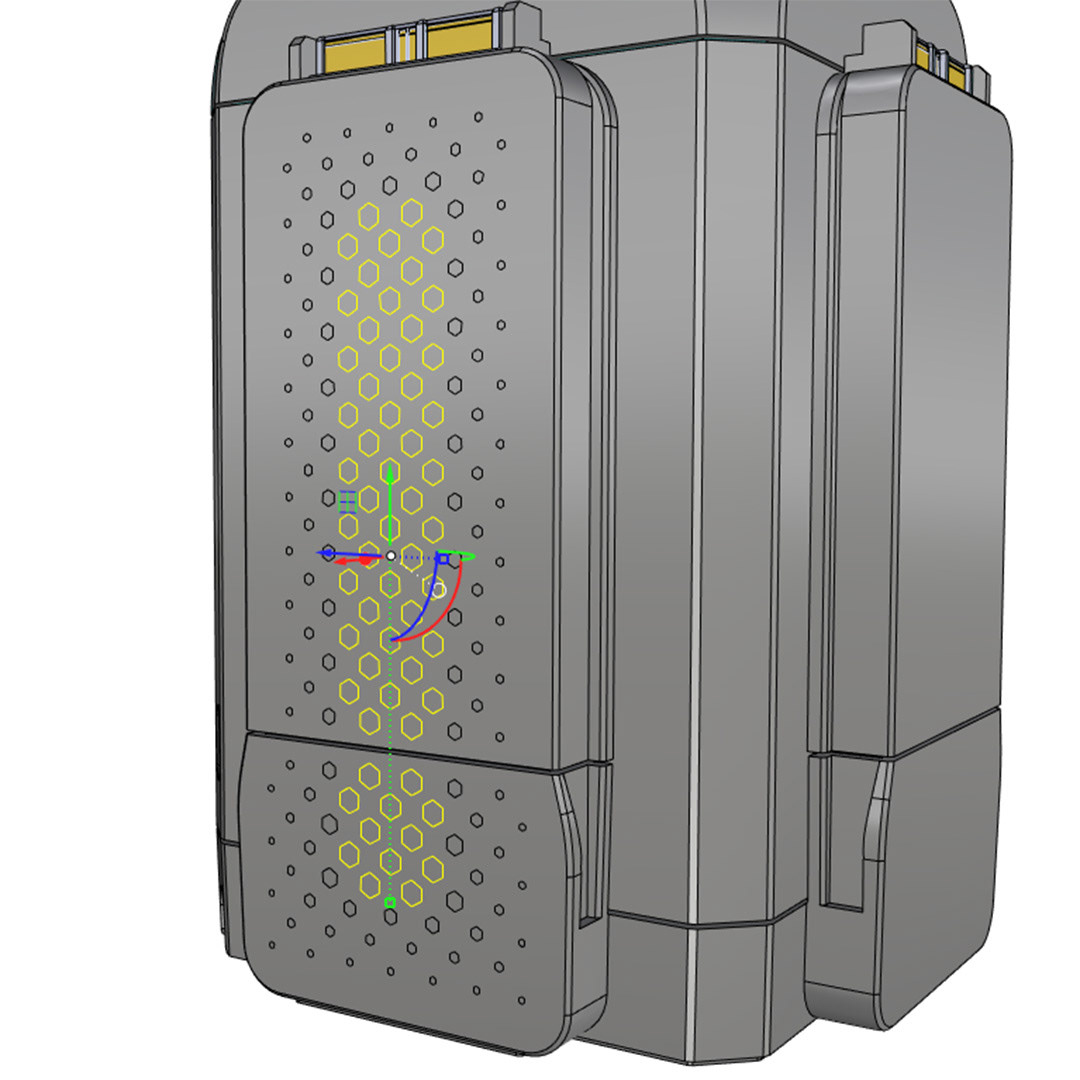

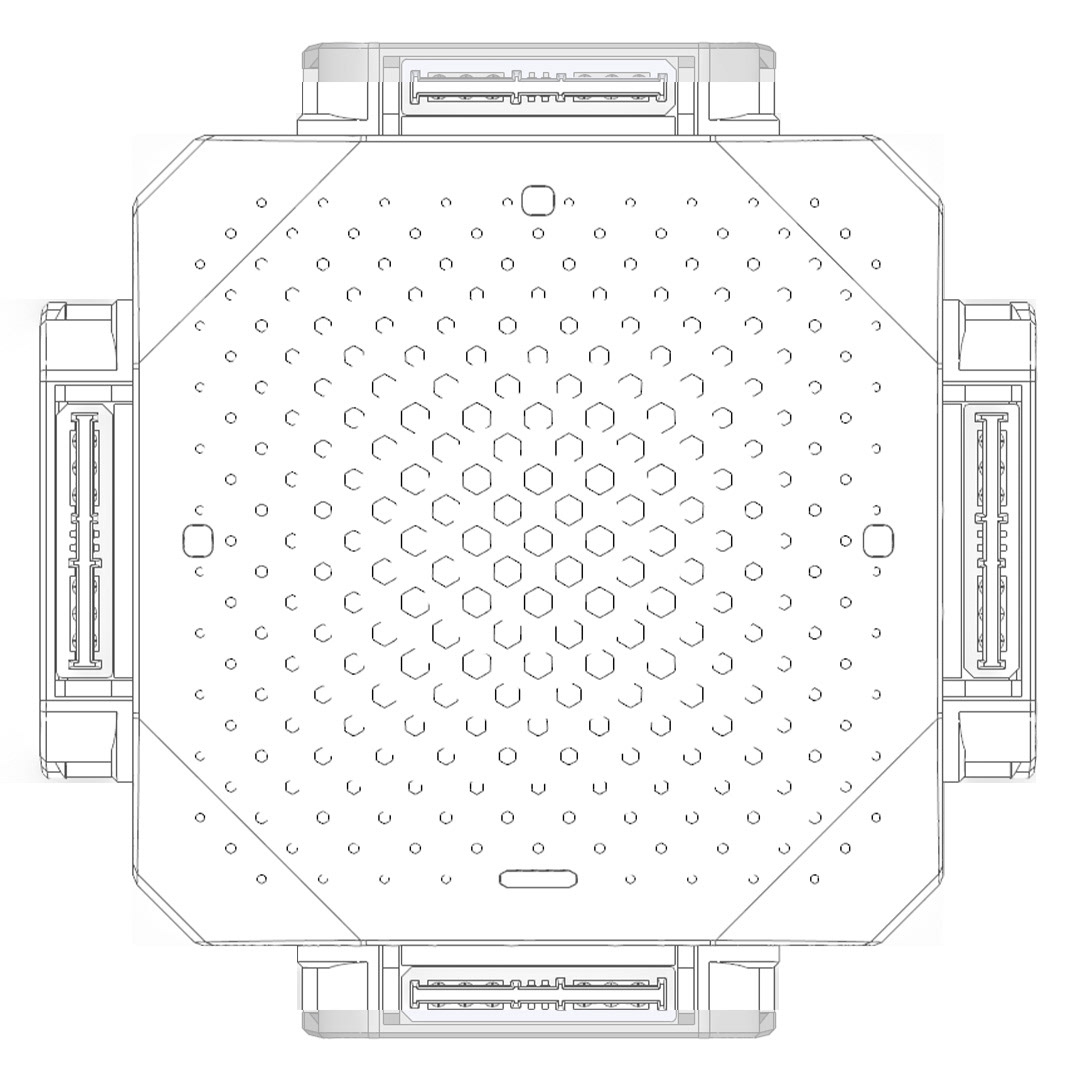

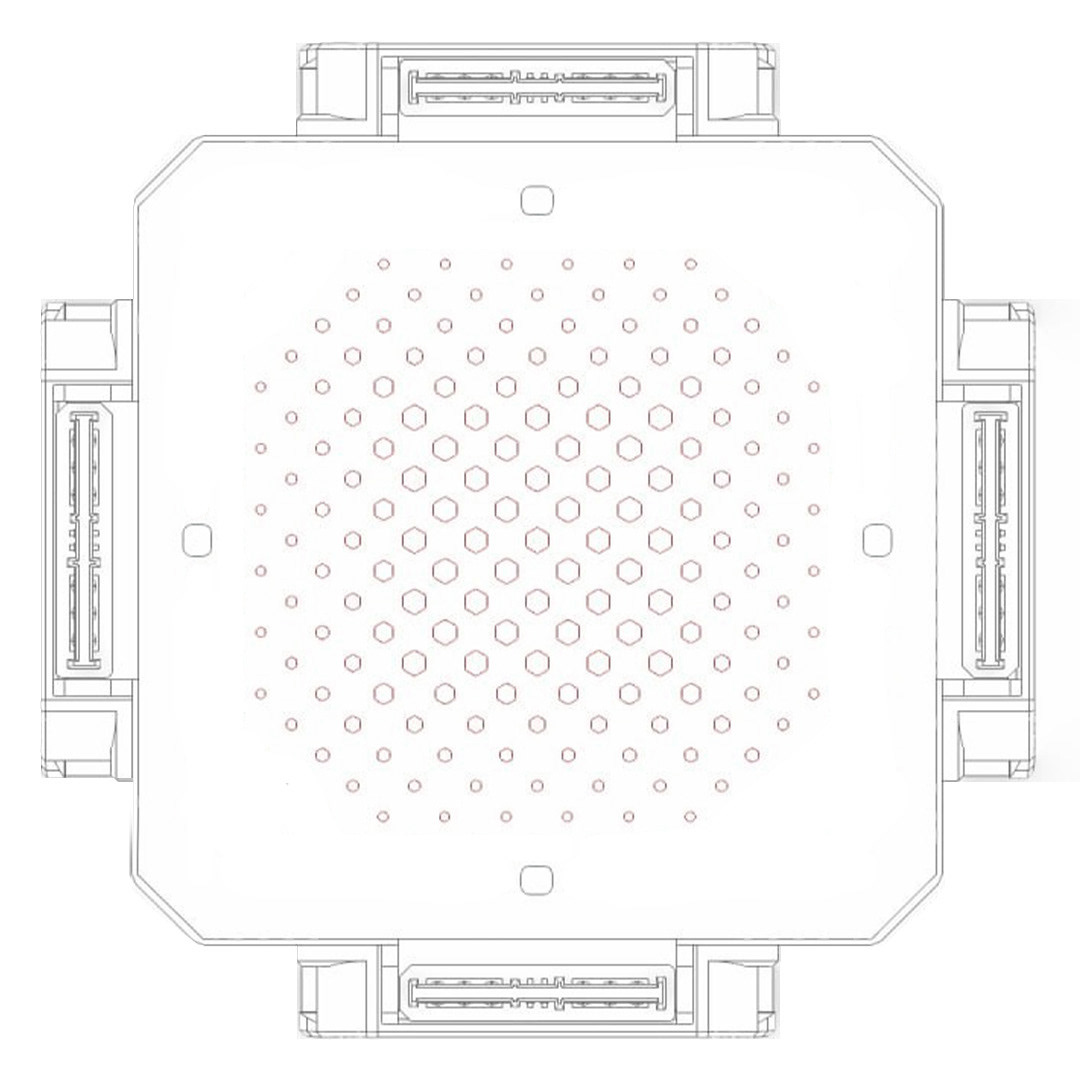

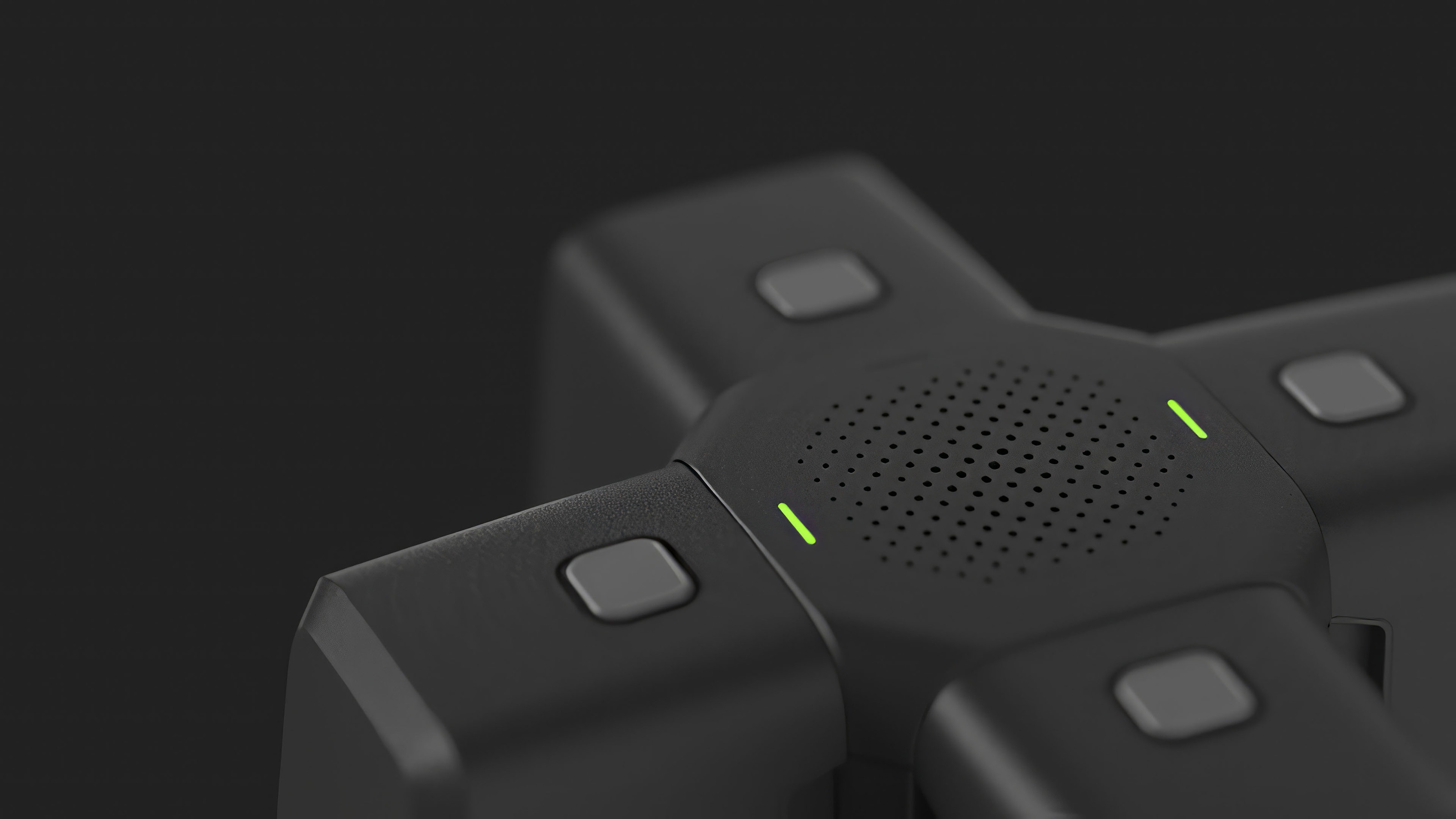

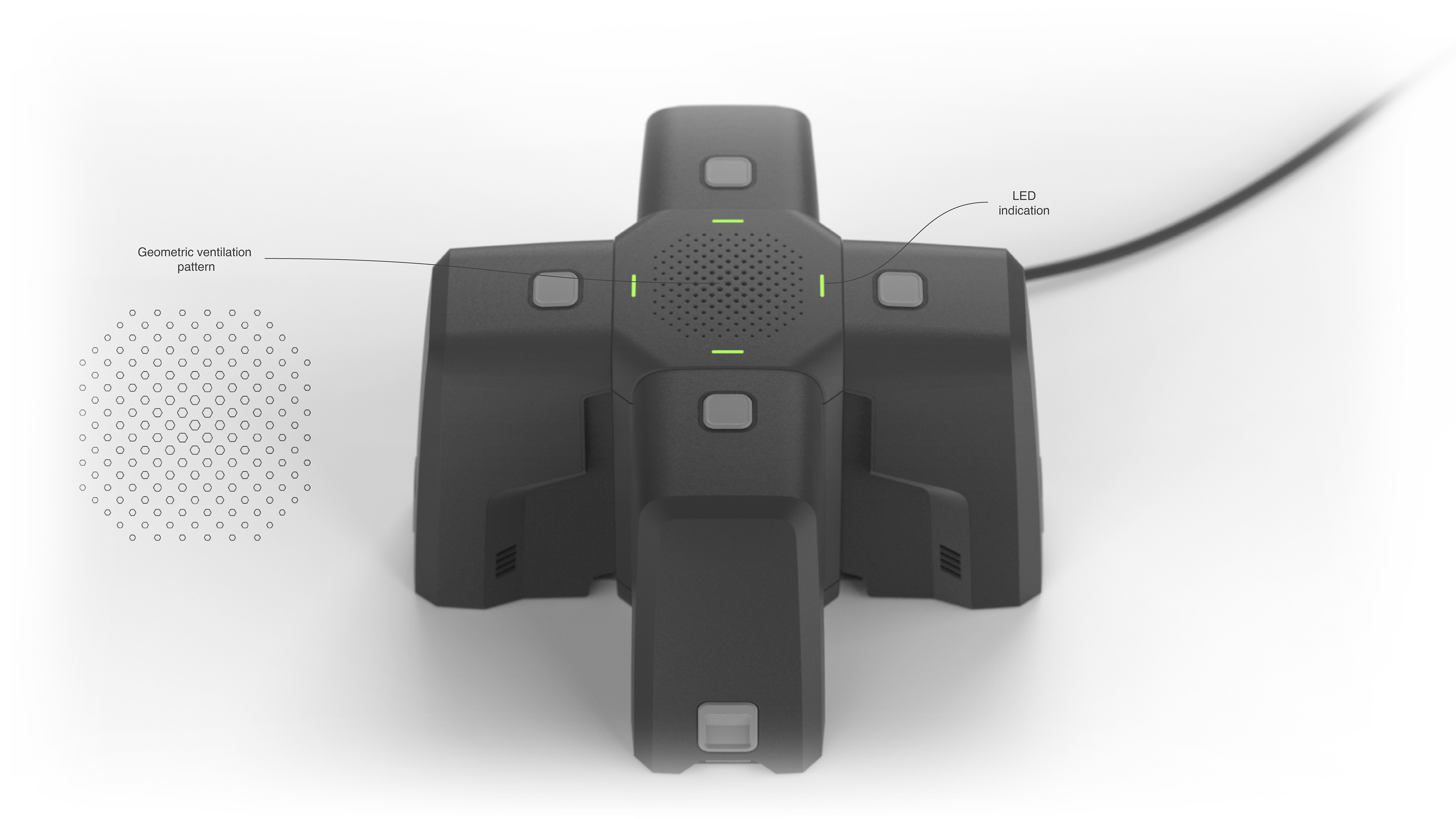

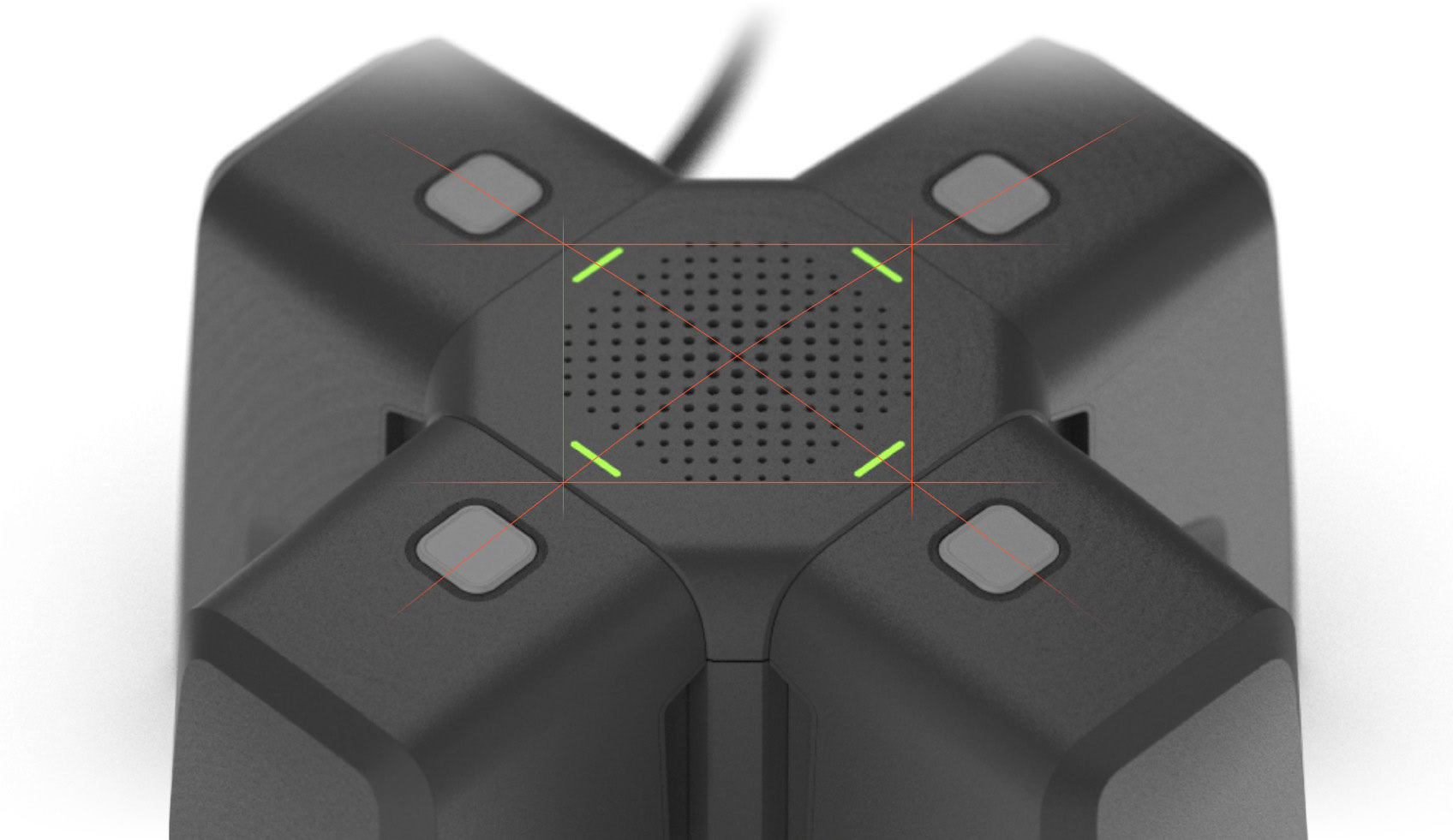

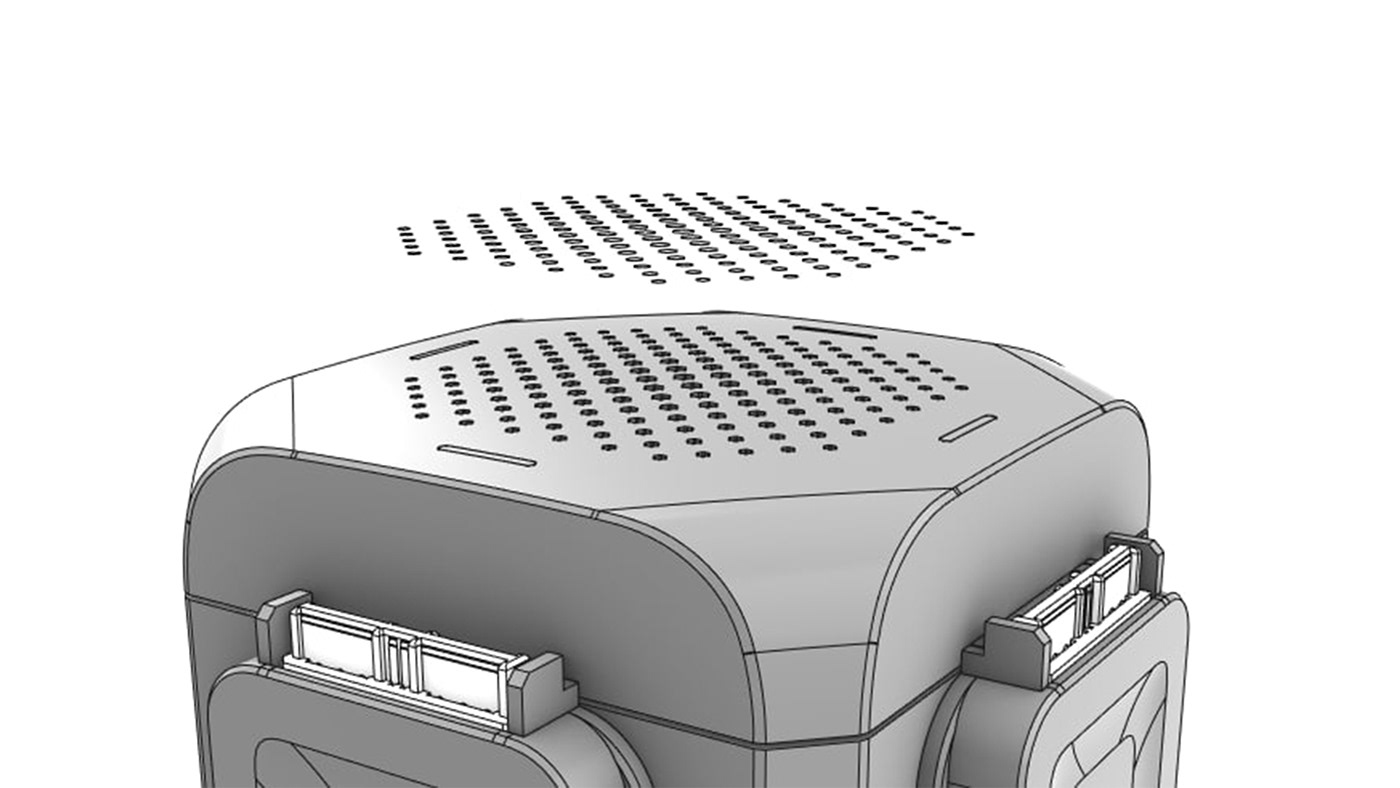

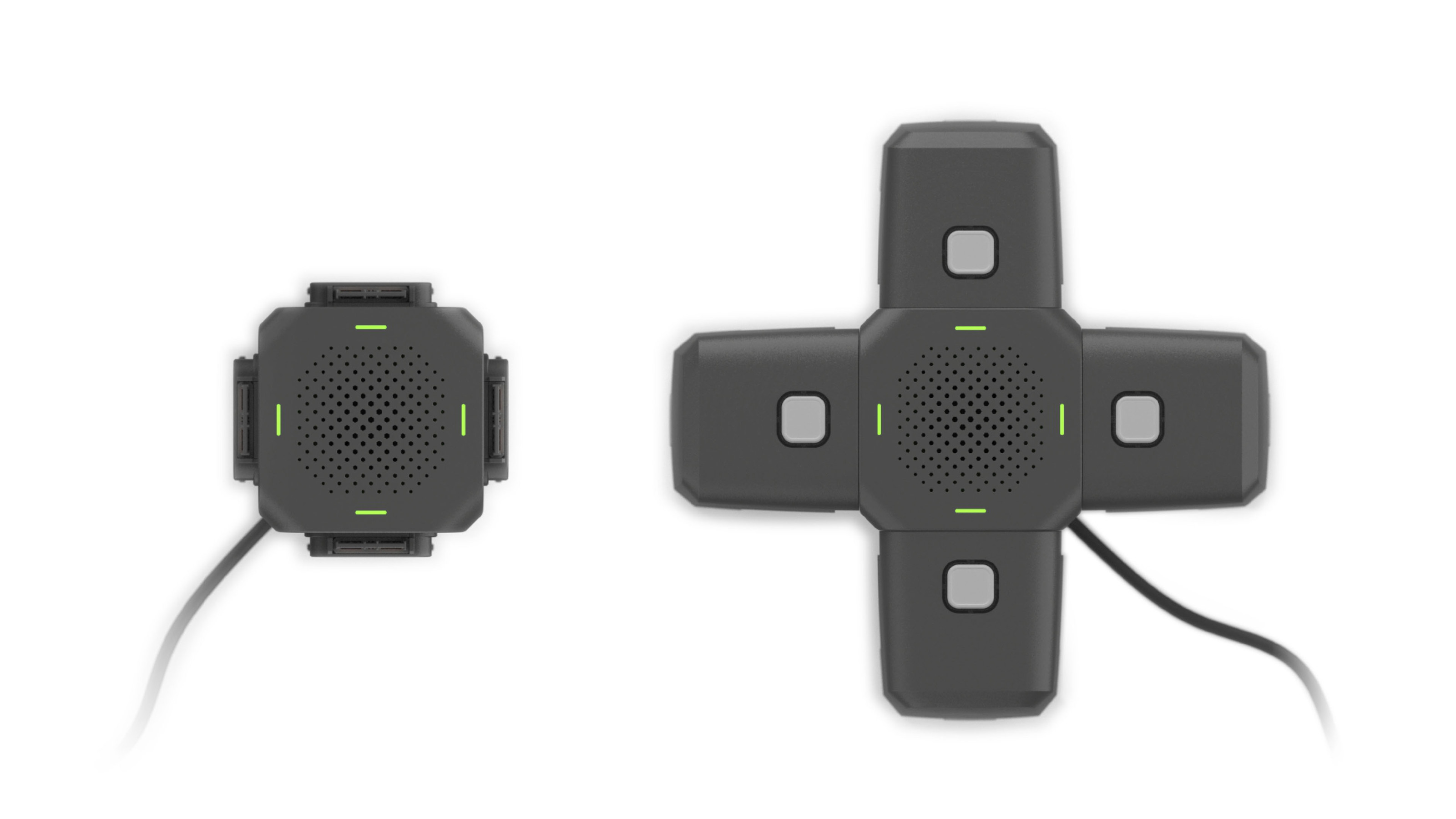

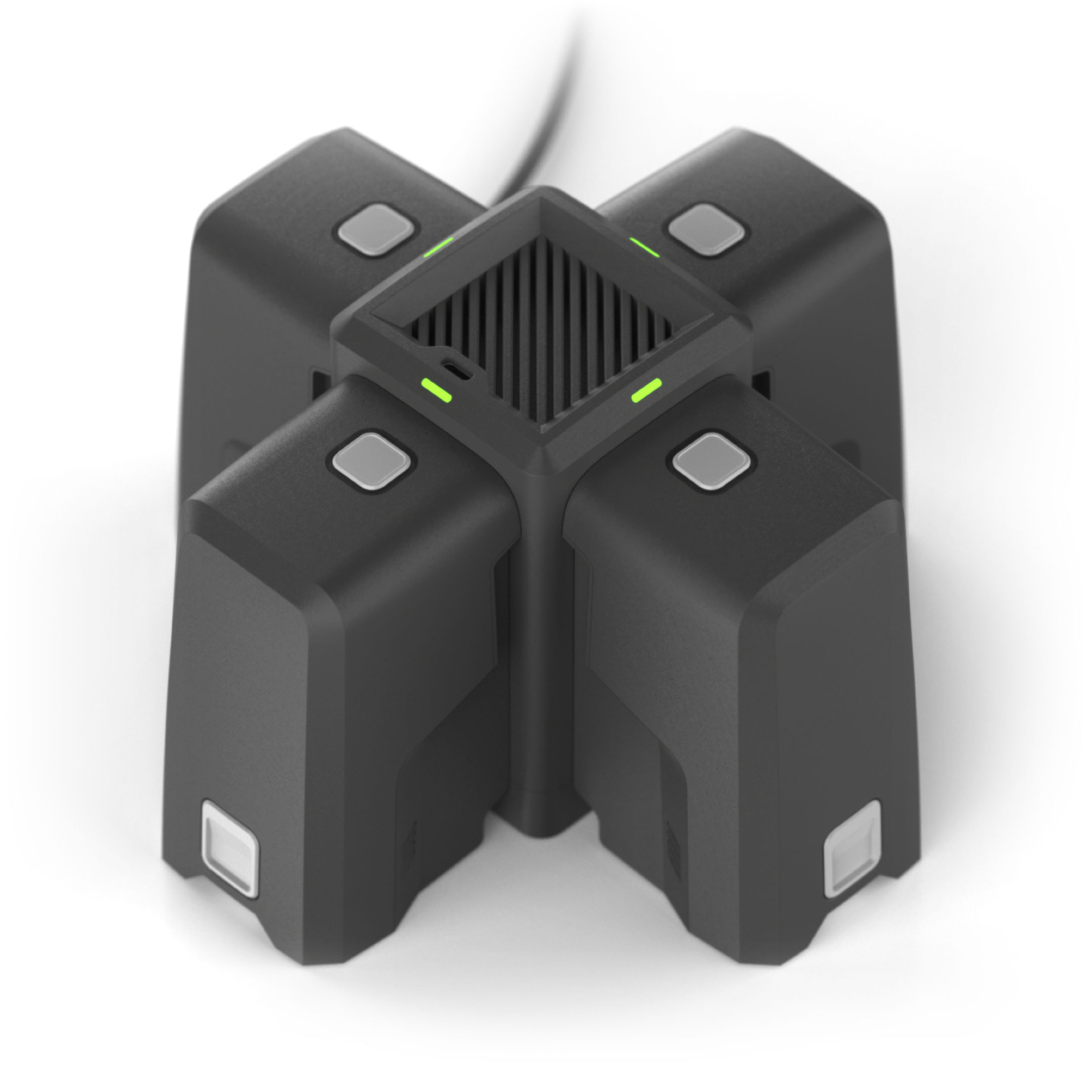

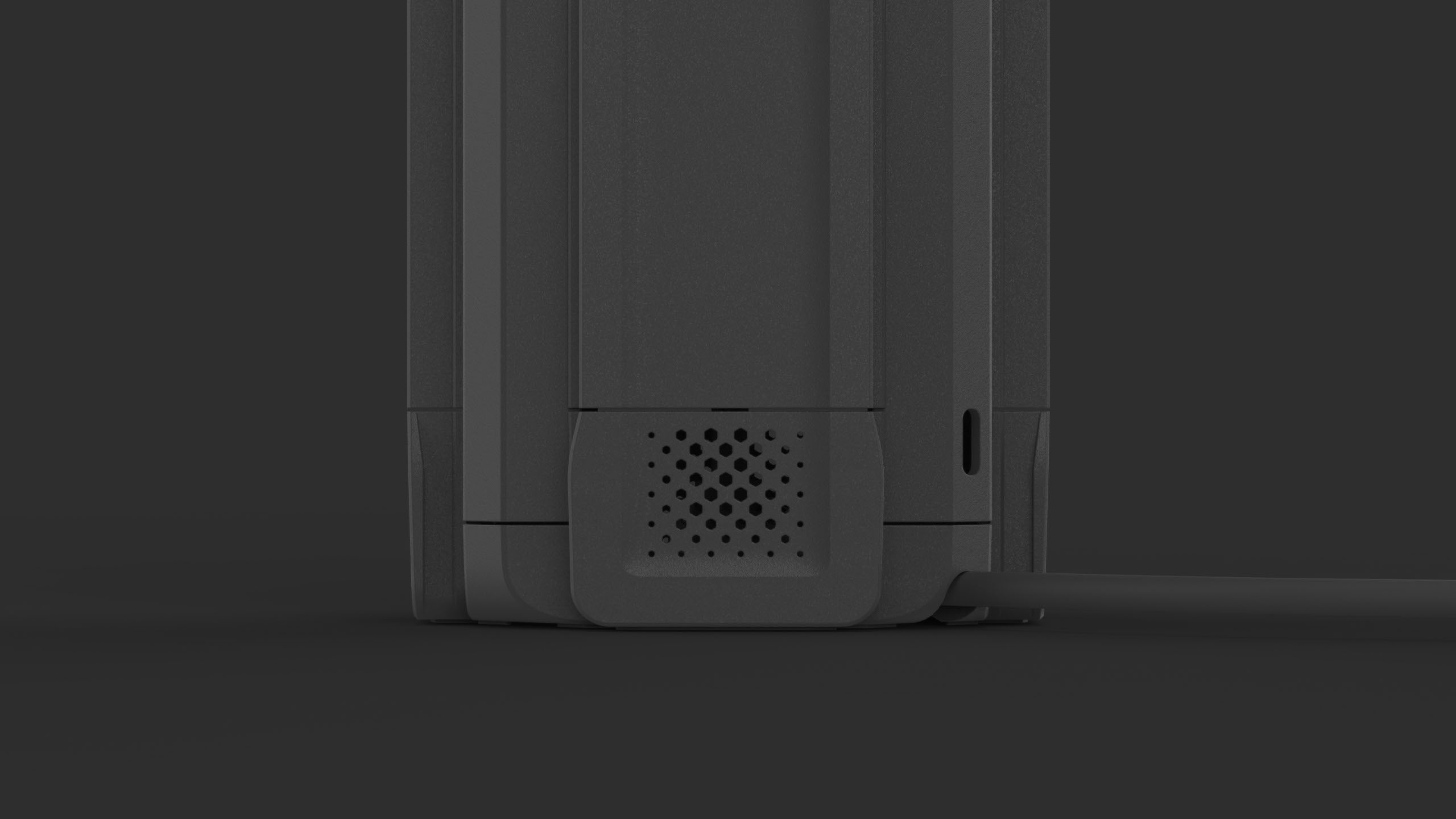

Прорабатываем паттерн вентиляции, применяем его на верхней плоскости хаба и на боковых стенках, соединяющихся с АКБ.

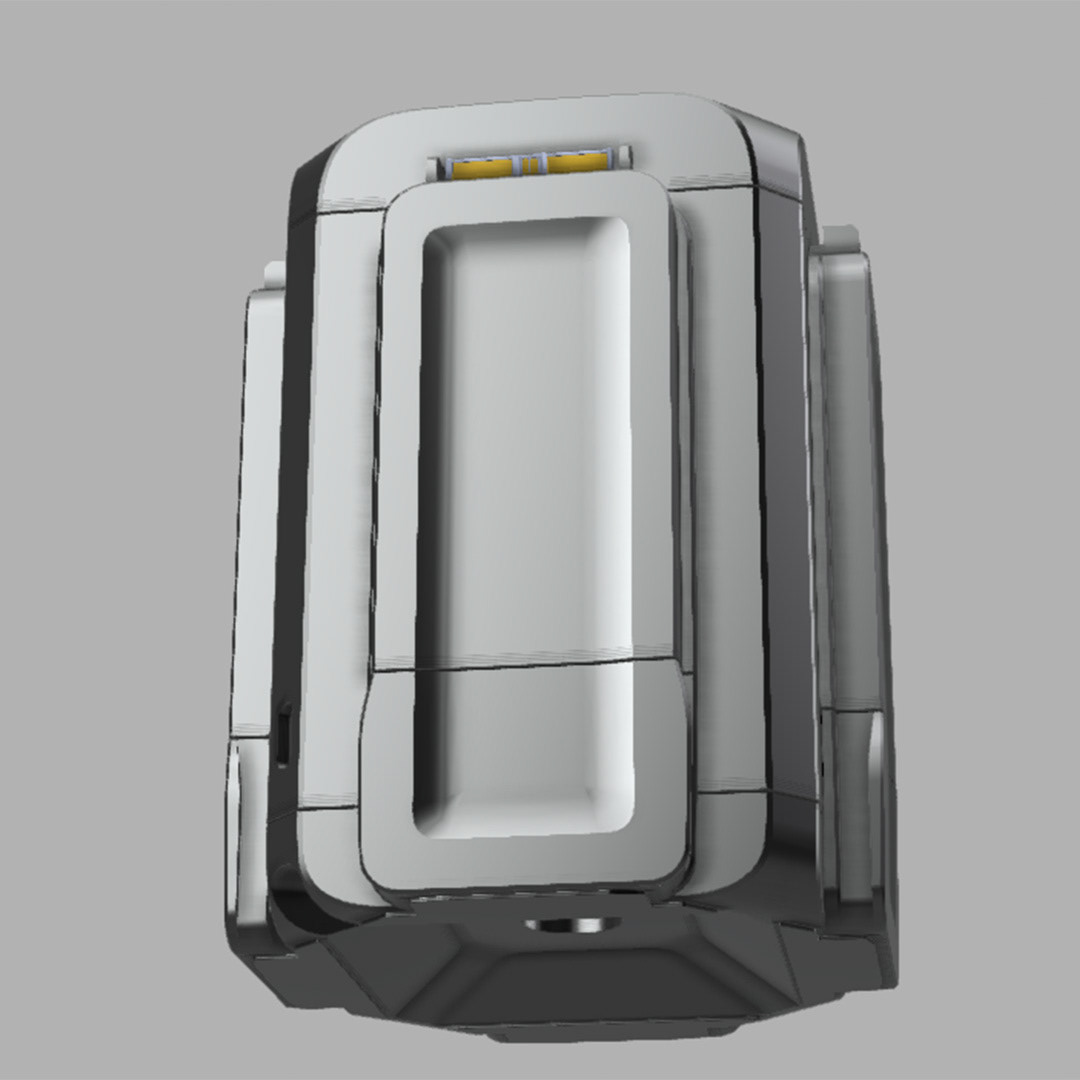

Проверяем внешний вид хаба в VR пространстве. Анализируем, как выглядит паттерн, поверхности и детали при различном освещении.

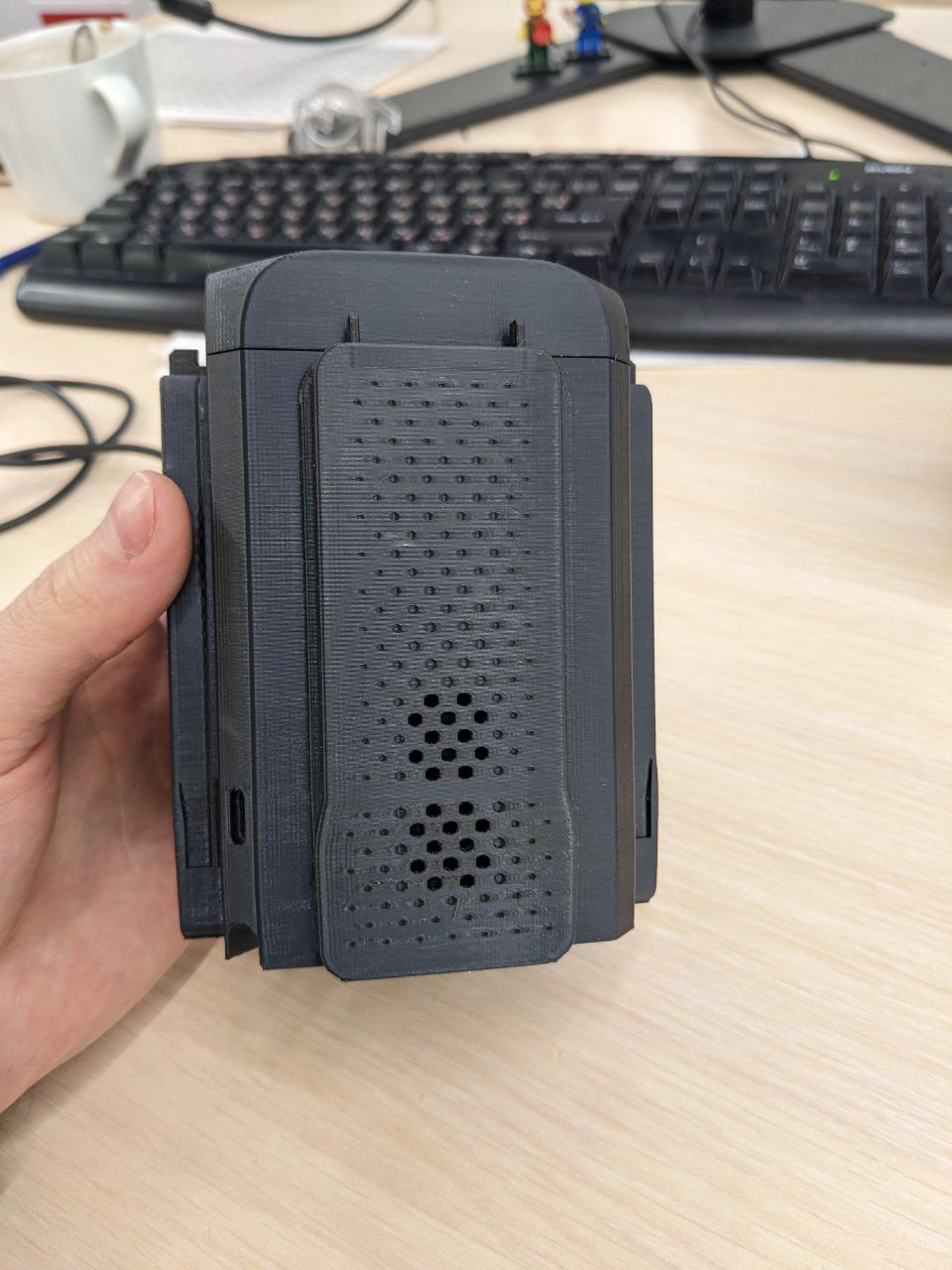

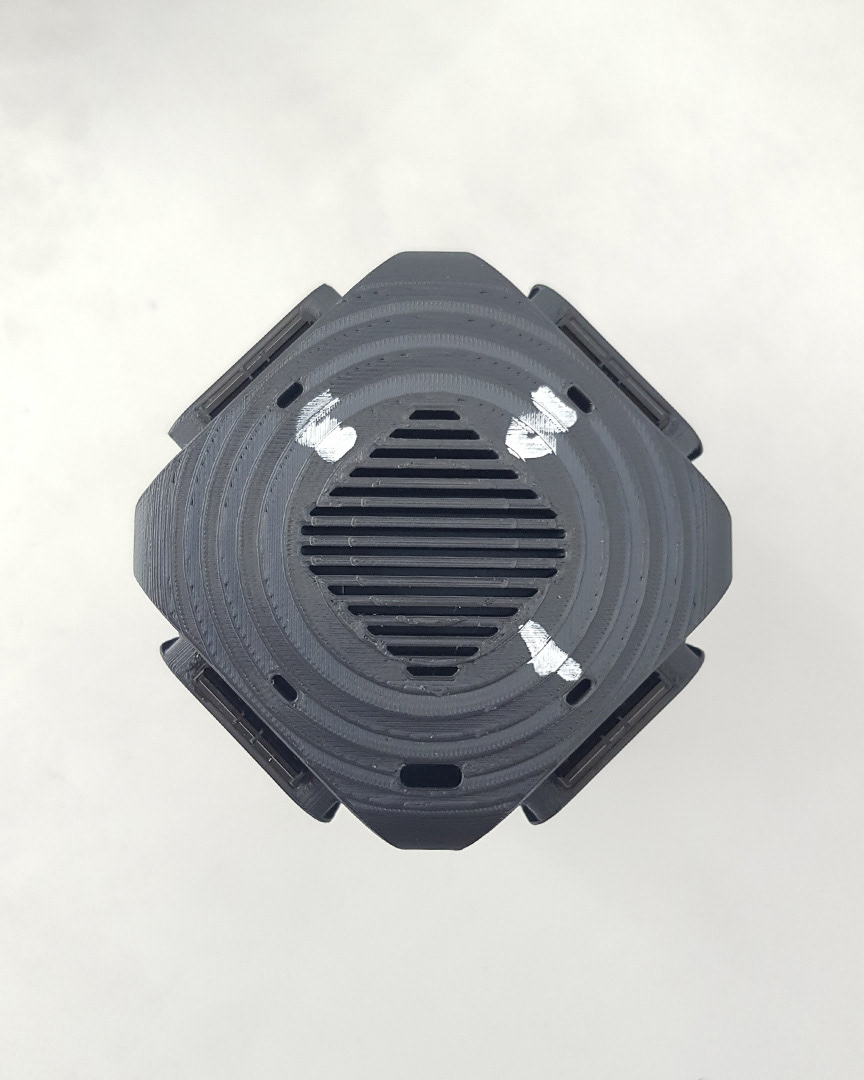

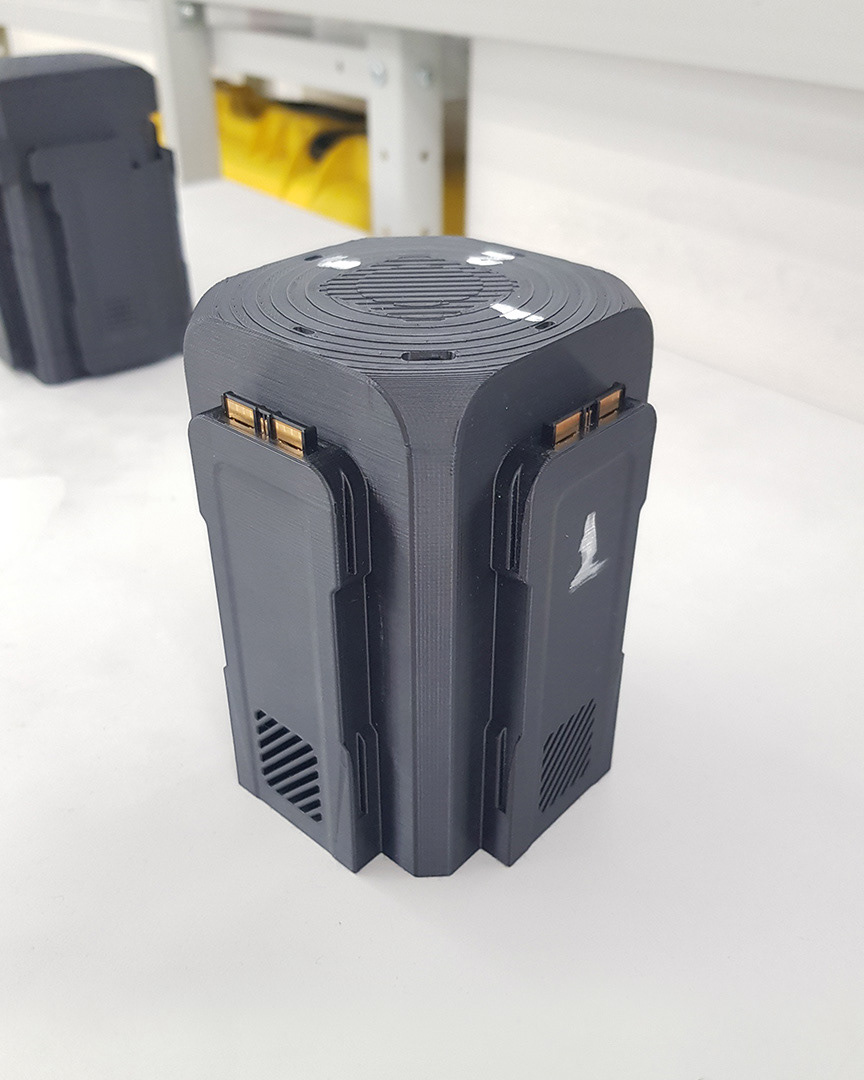

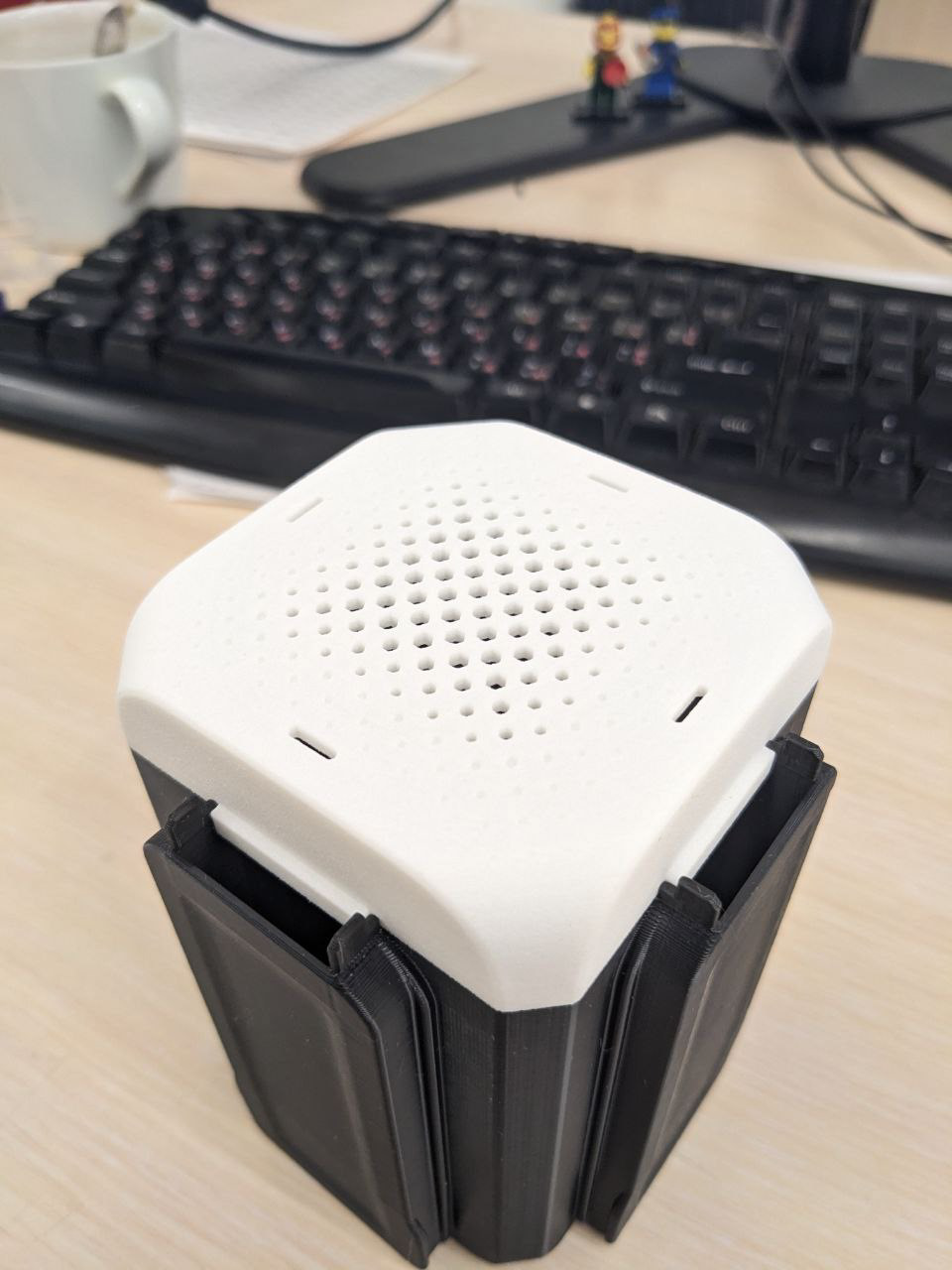

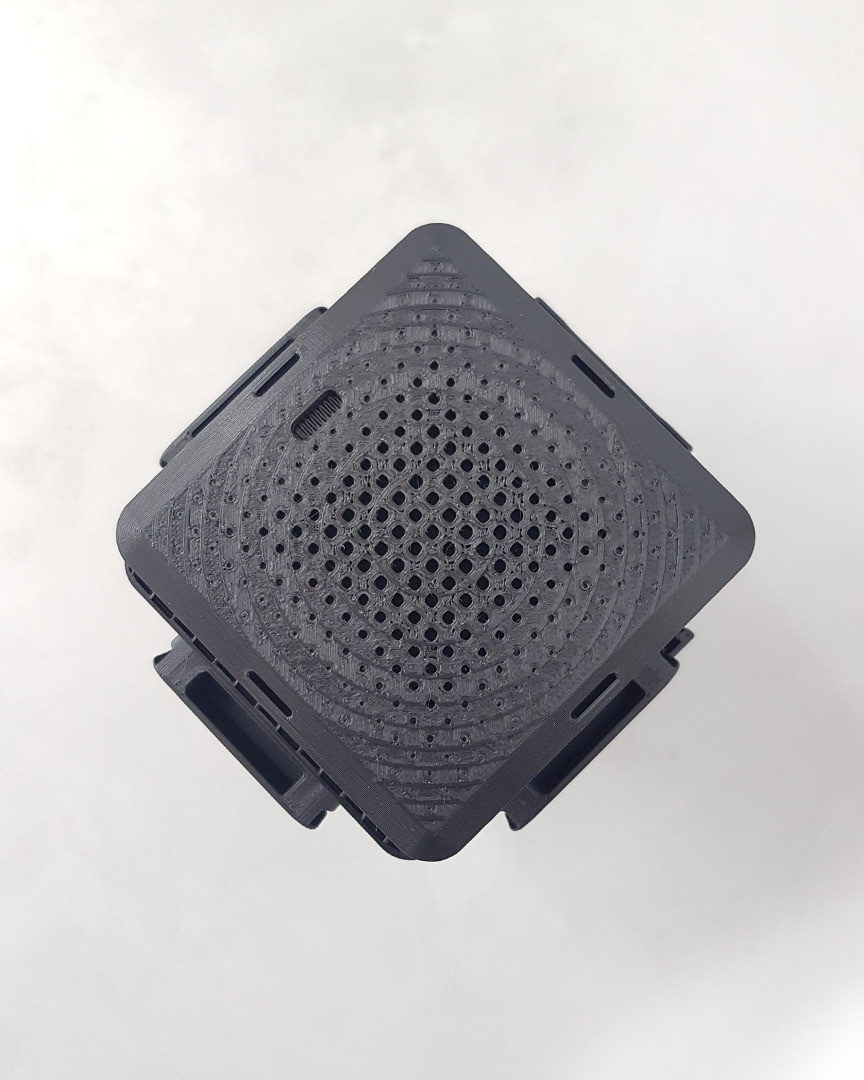

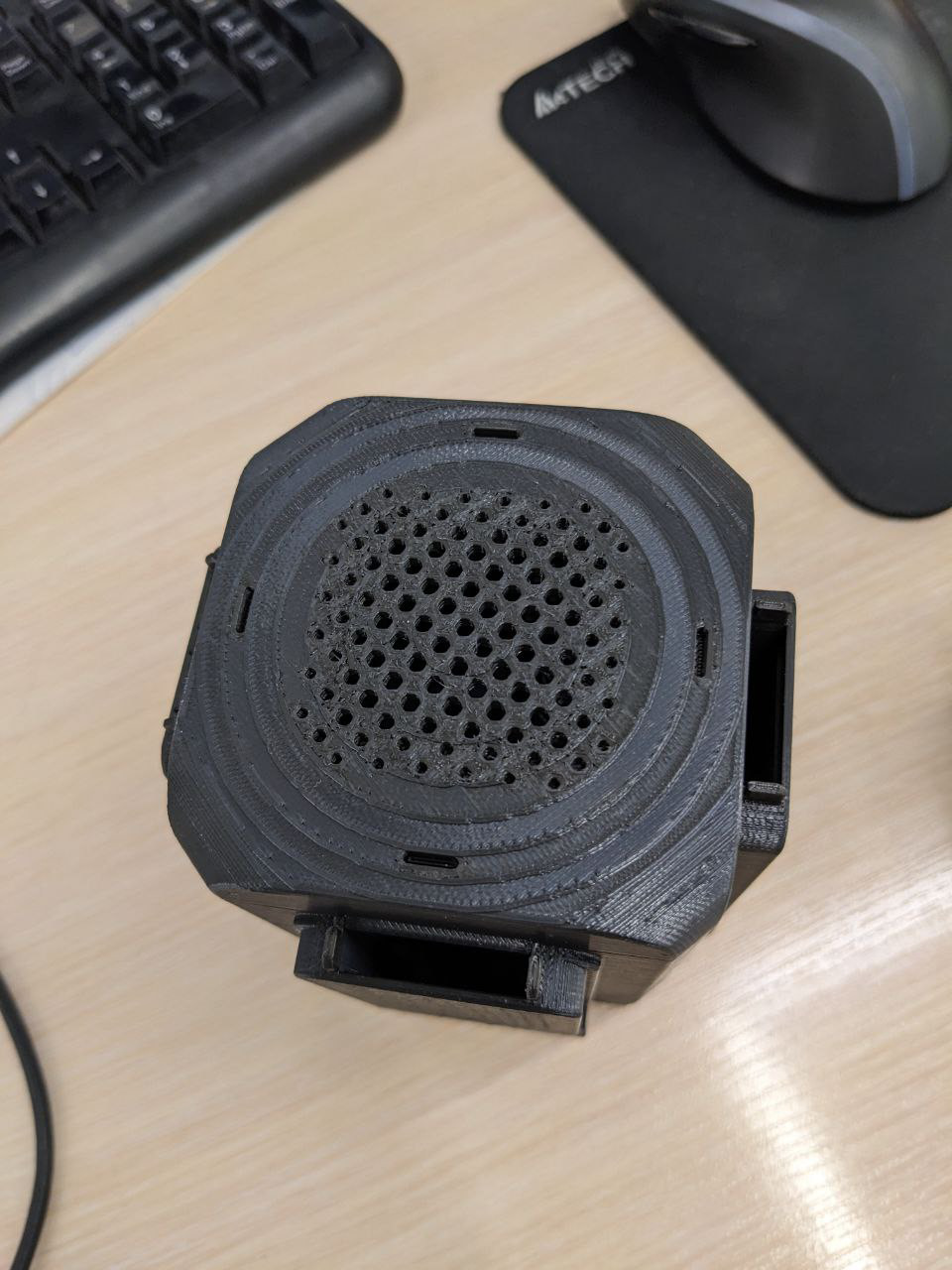

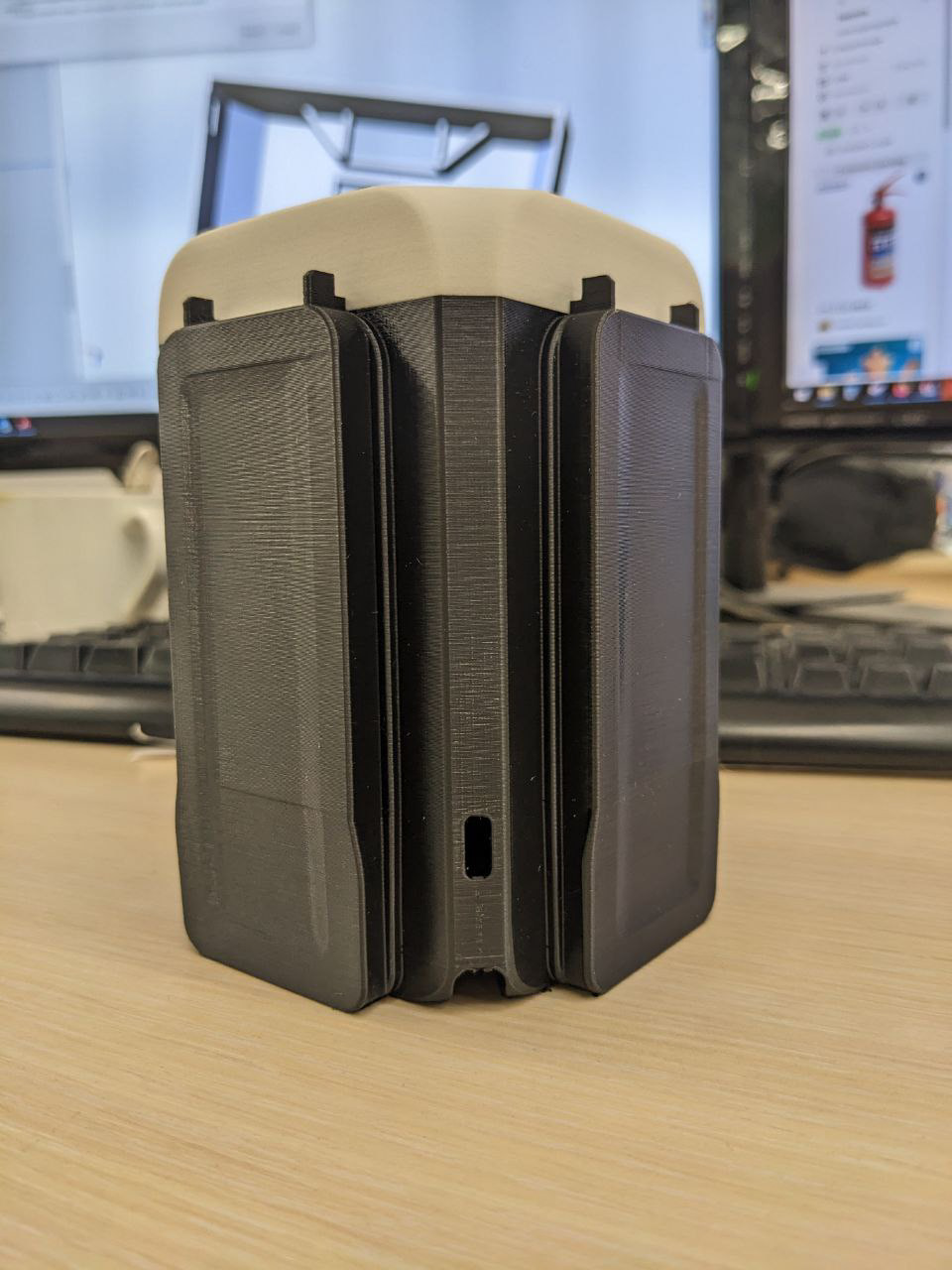

Используем FDM печать для печати макета и проверки паттерна и нового расположения USB порта.

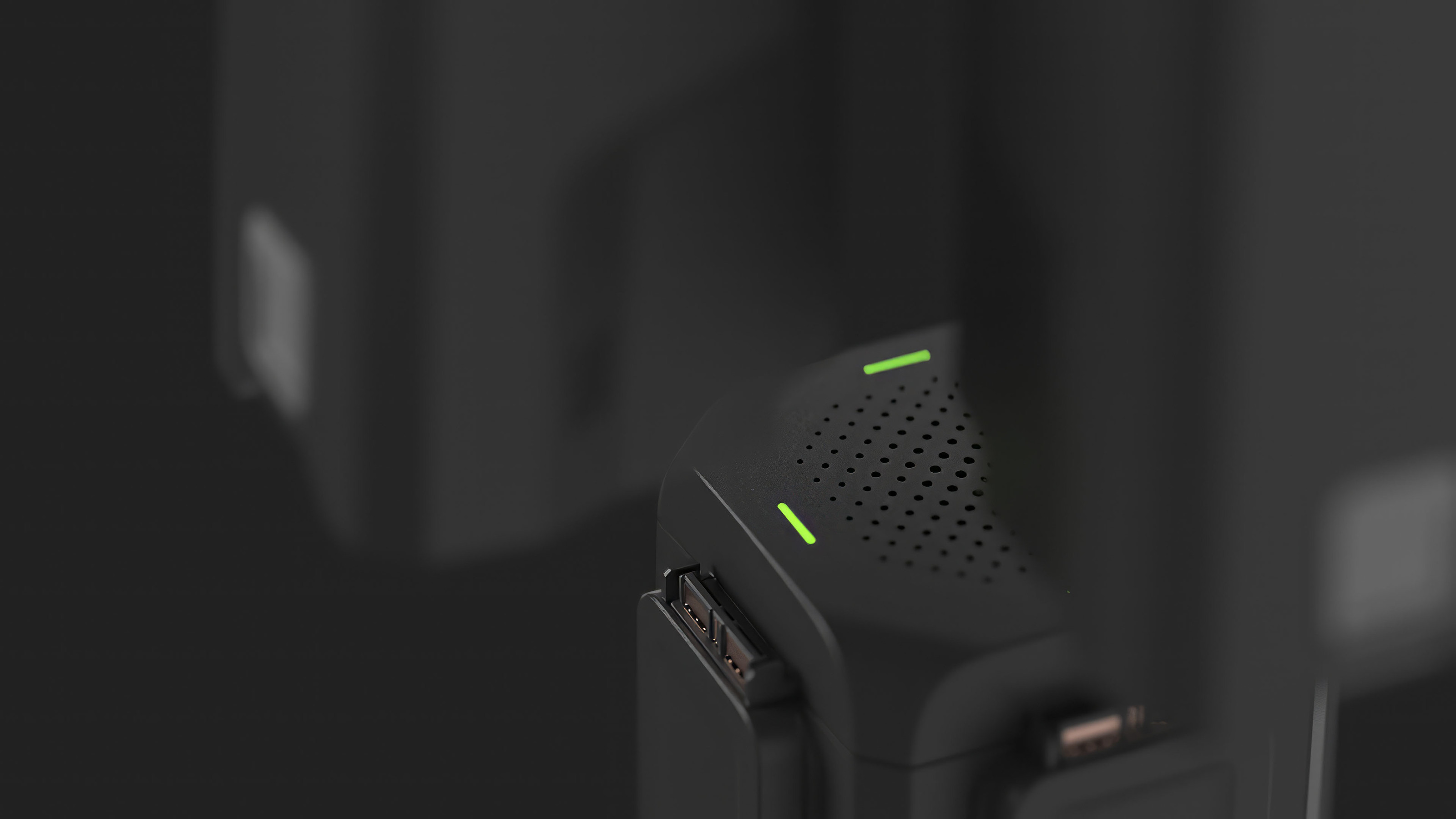

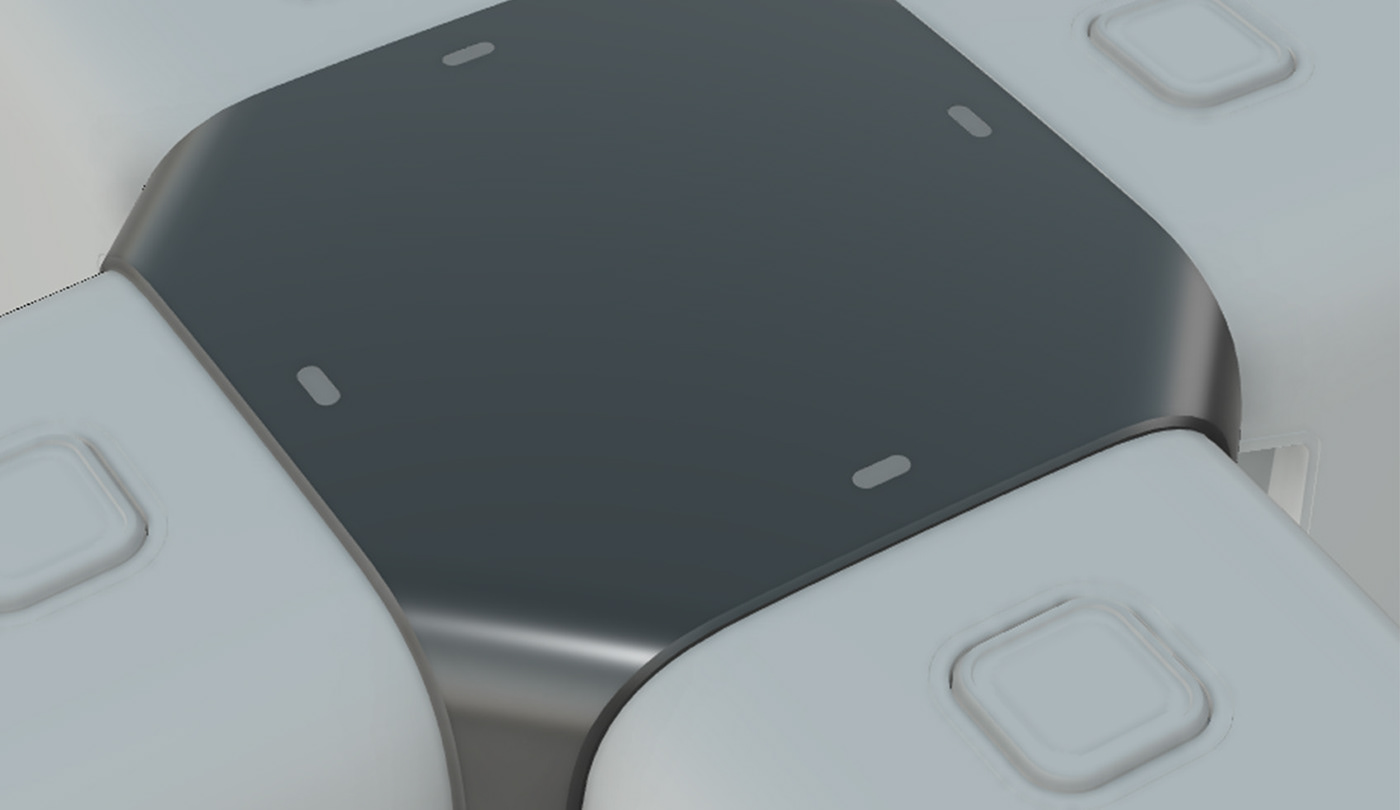

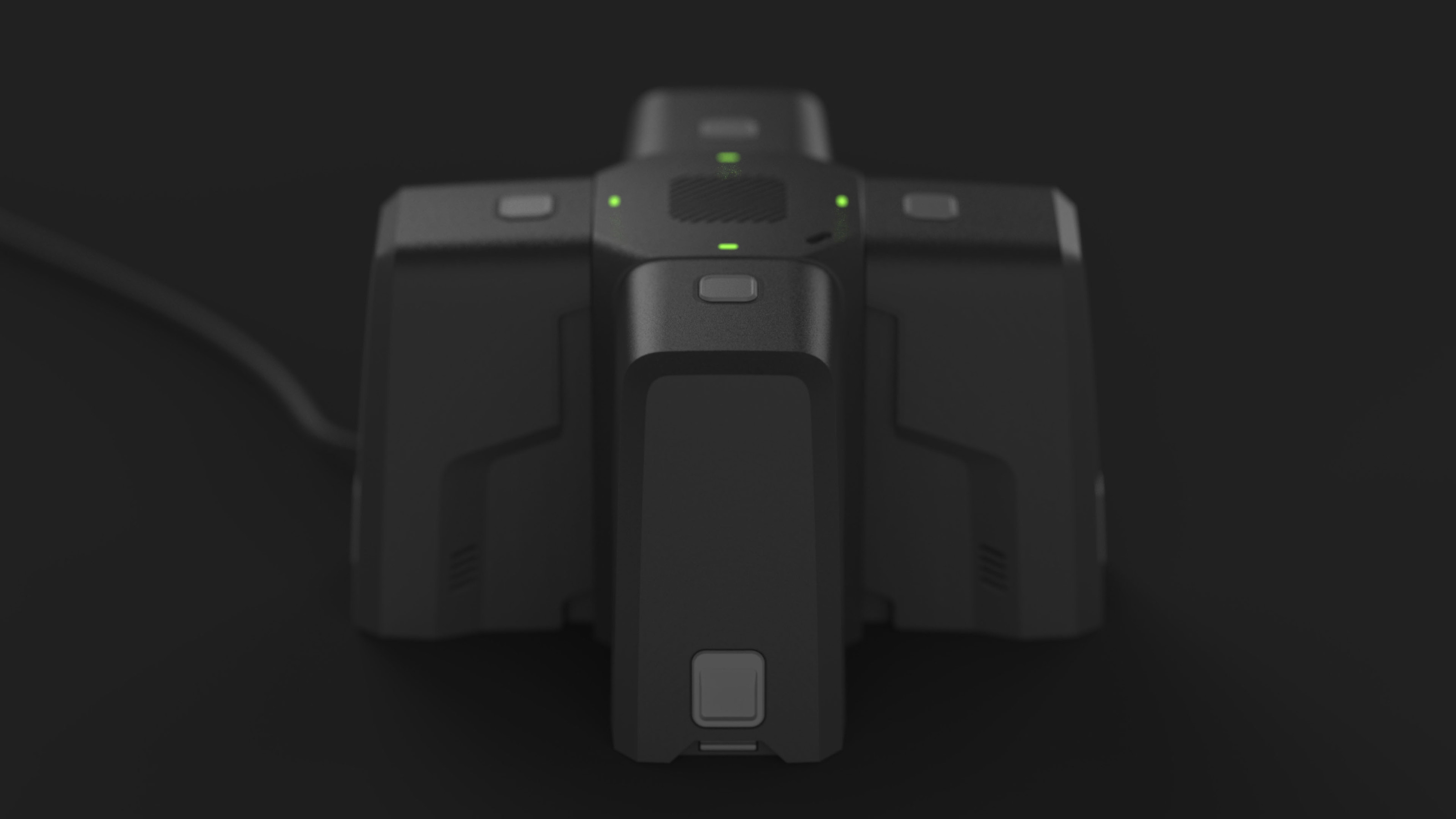

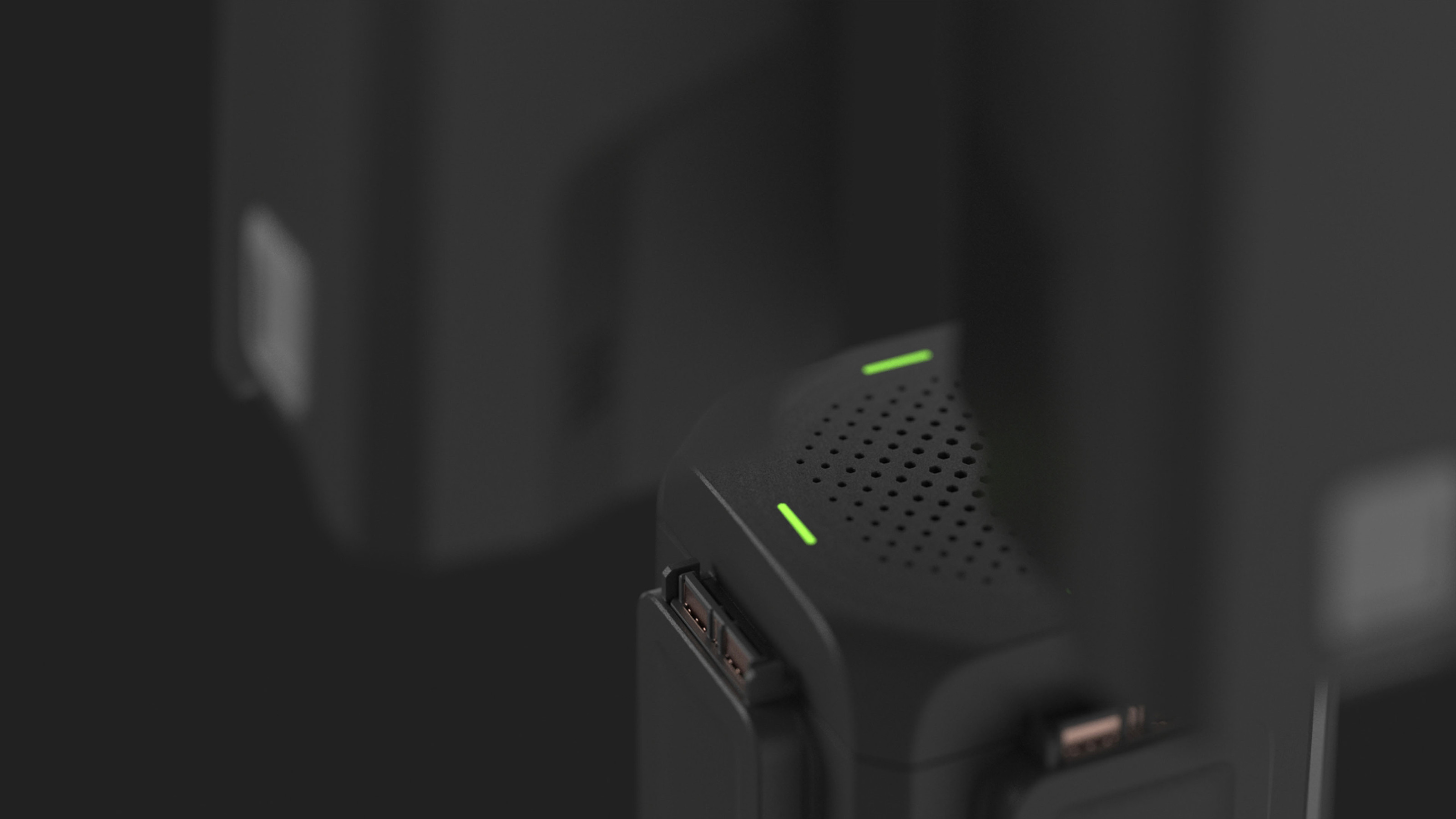

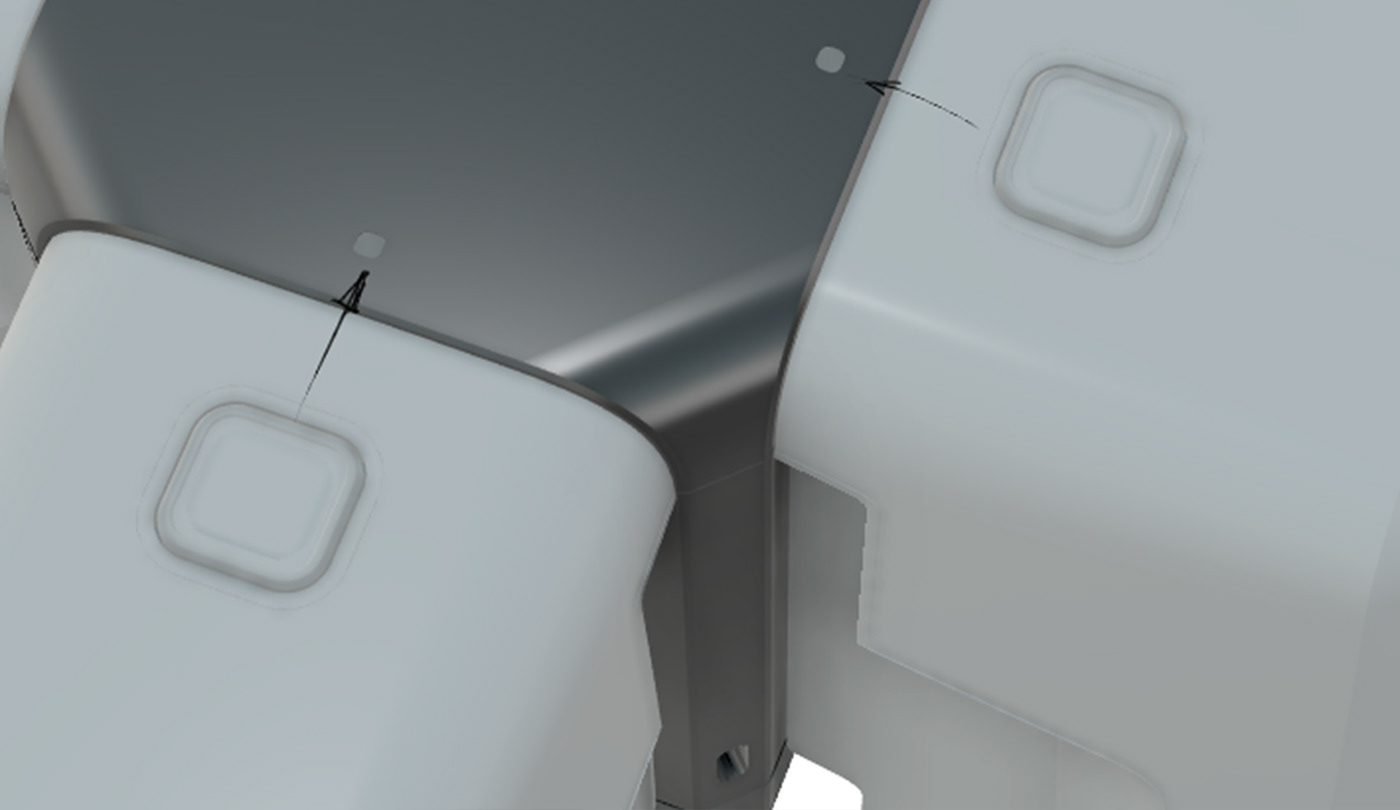

Улучшаем форму и выравнивание индикаторов зарядки.

Геоскан: проверка нововведений на новом макете, с помощью FDM 3д печати.

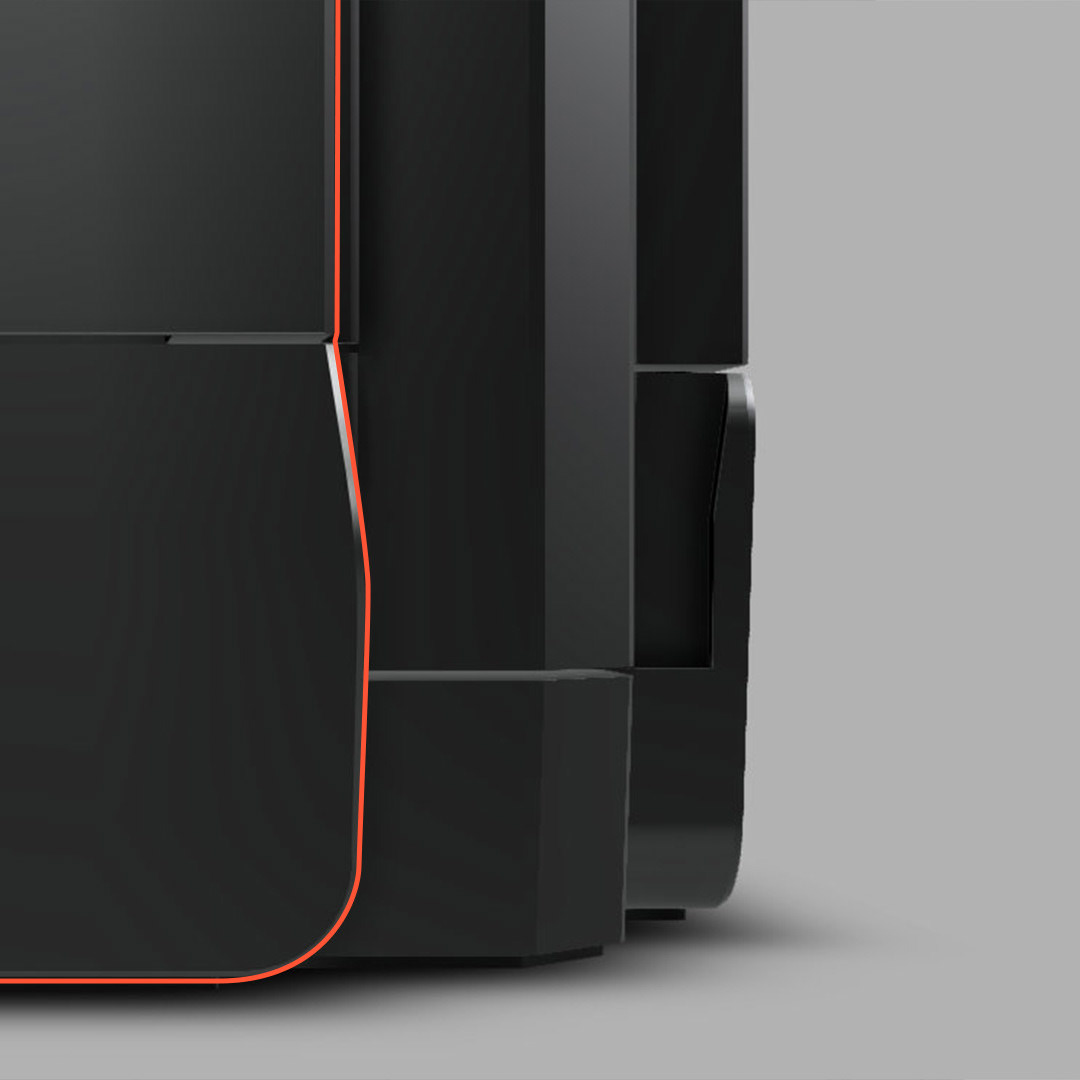

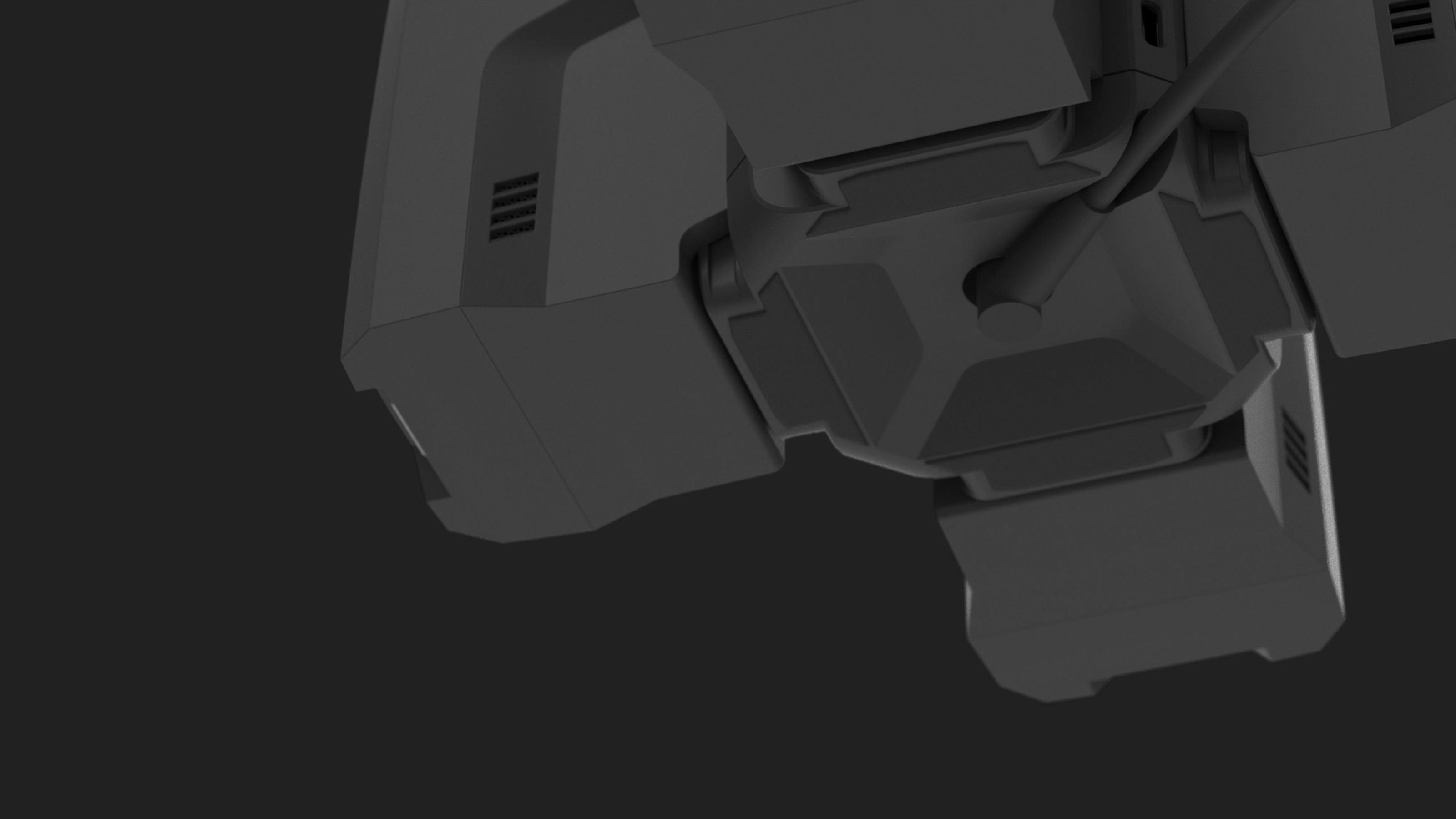

Прорабатываем форму резиновых ножек. Для устойчивости максимально увеличиваем их поверхность.

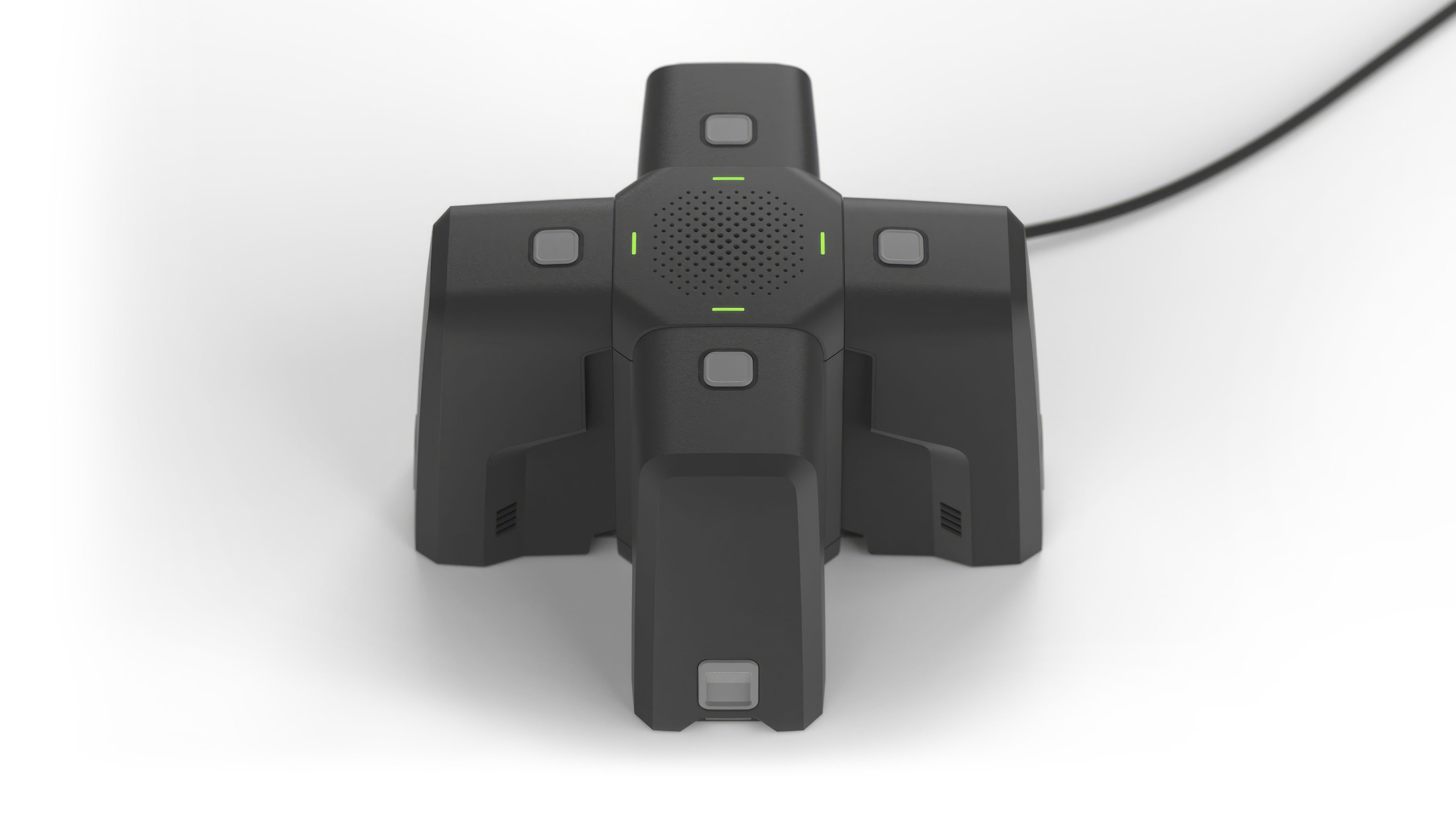

Передаем заказчику финальные материалы проекта: подробную презентацию и 3д модели дизайна.
Сопровождаем индустриализацию, выполняемую инженерной командой Геоскан.

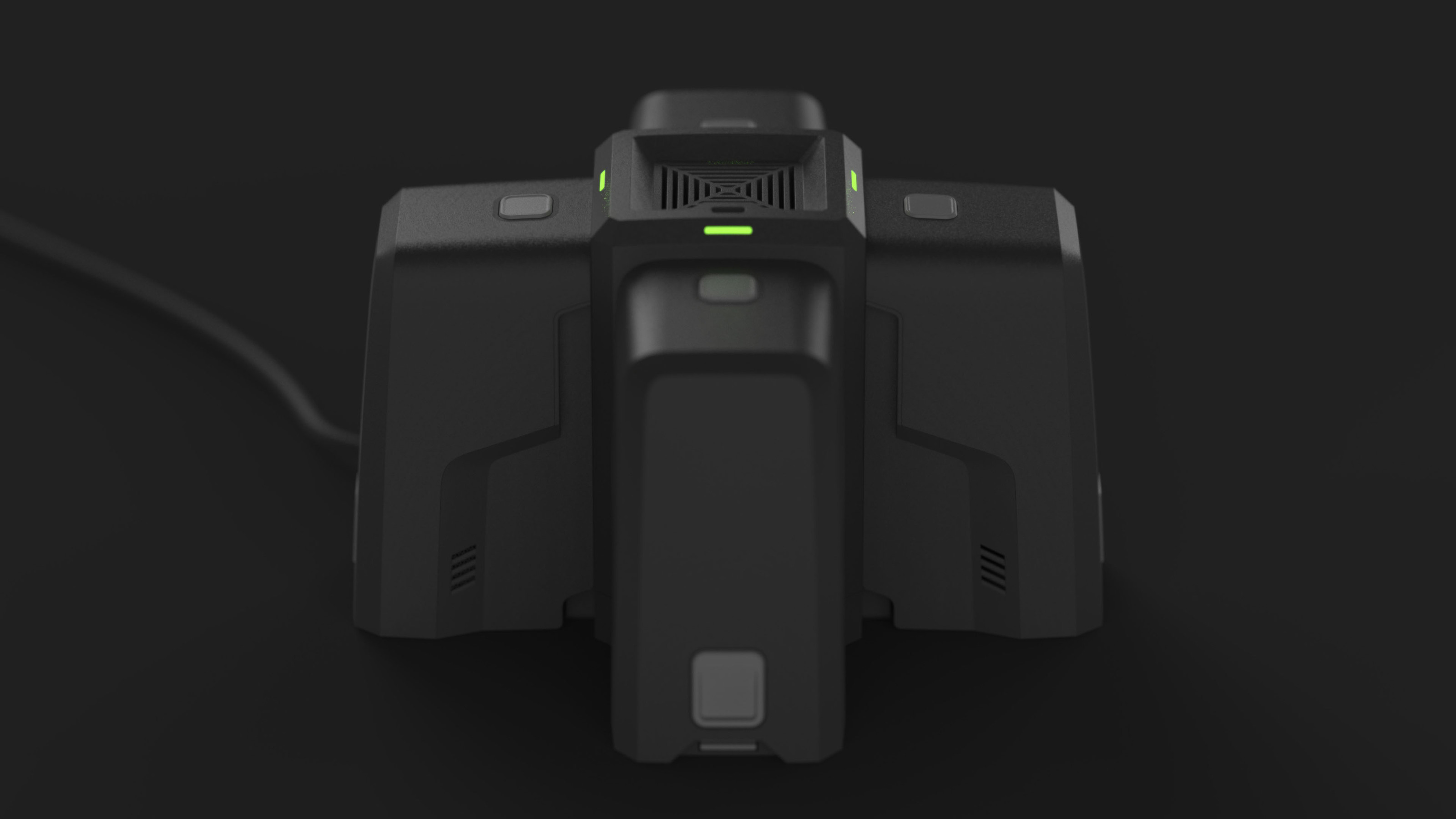

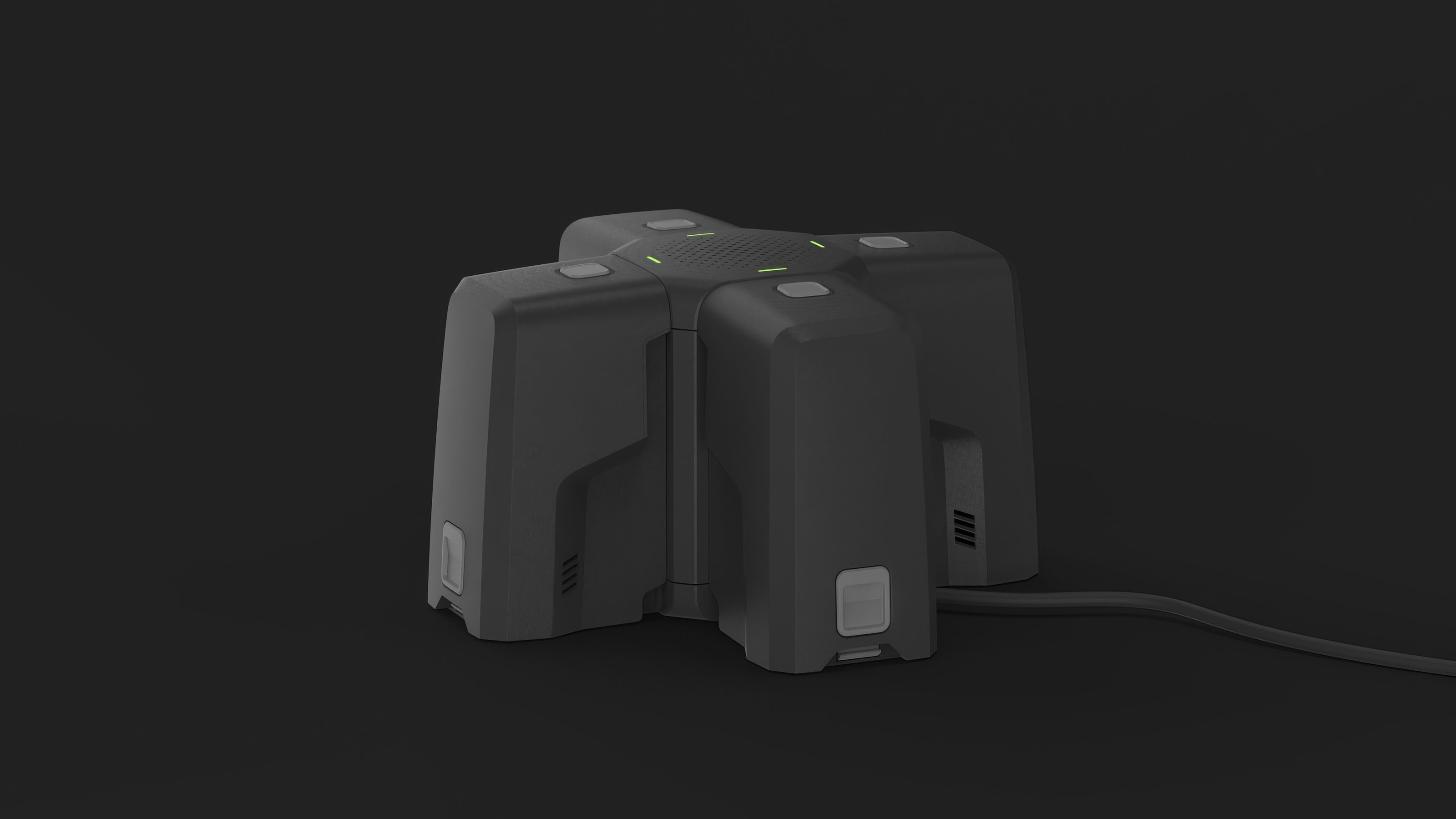

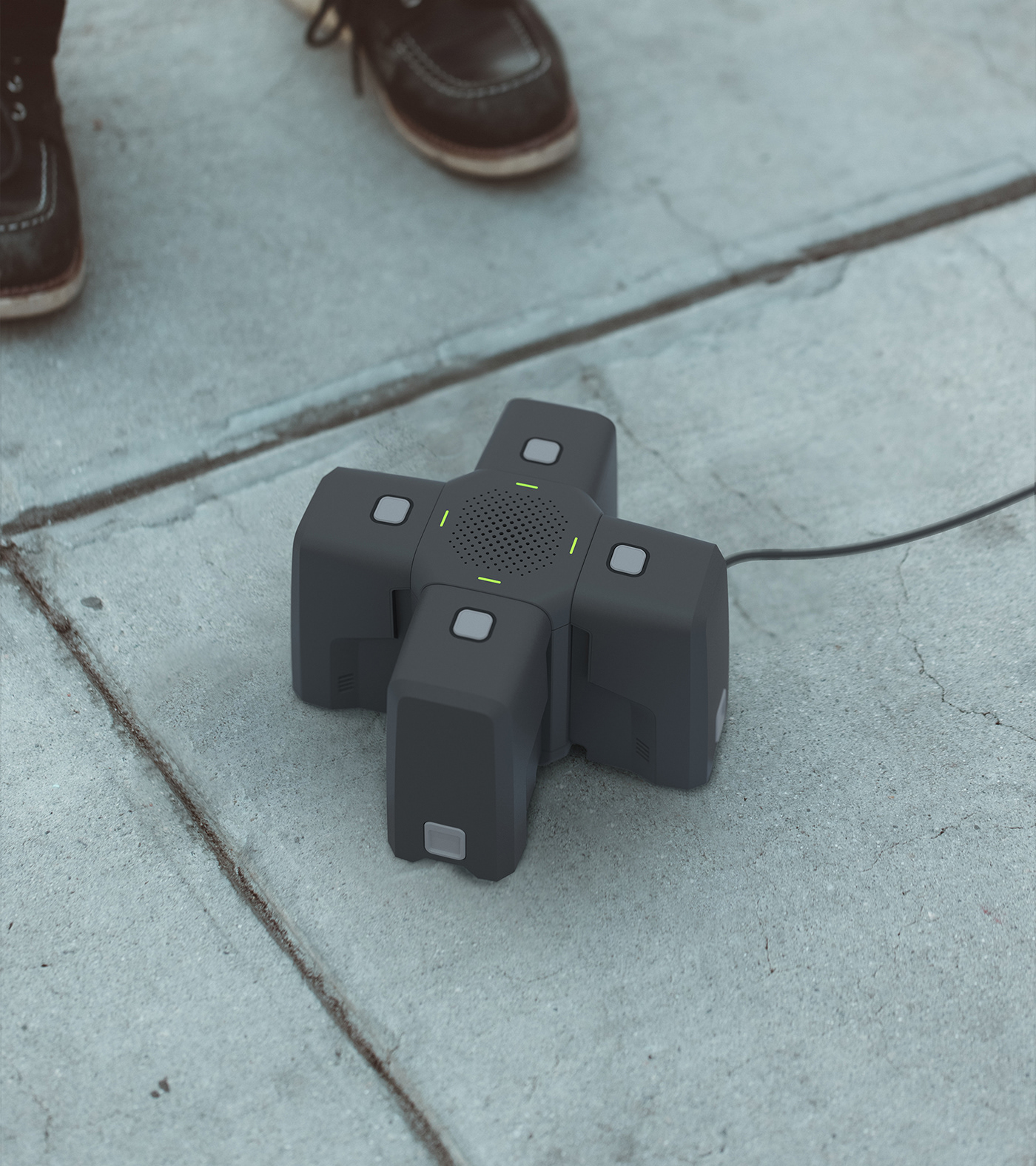

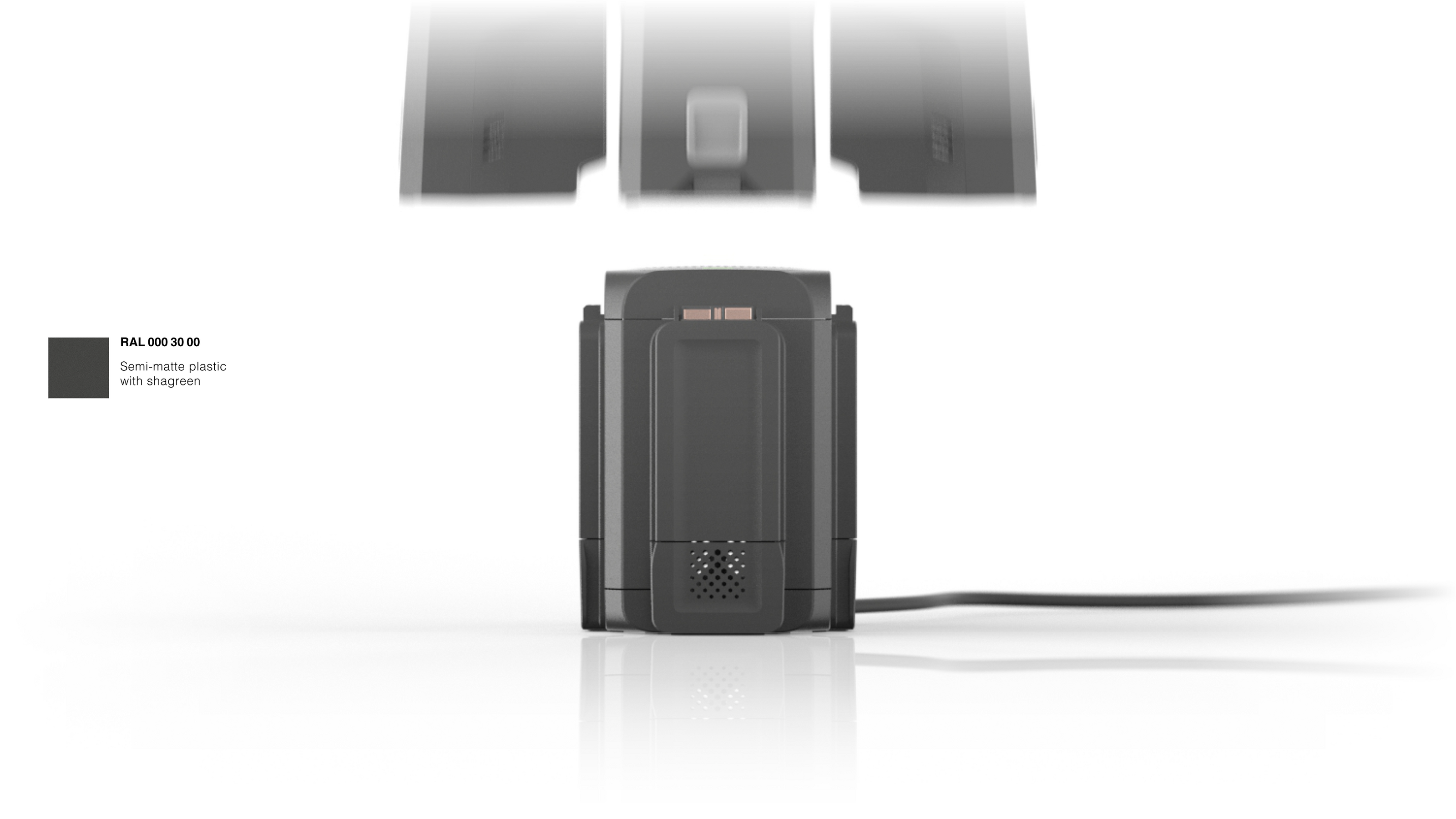

Результат​​​​​​​

Отзыв

Всё прошло отлично. В сжатые сроки Родион смог предложить и реализовать интересные решения по дизайну зарядного устройства. Задача была довольно сложной, т.к. был набор конструктивных элементов, которые надо было учесть. Итоговый дизайн получился органичный и соответствующий остальным продуктам комплекса.


- Сергей Гордеев, ведущий инженер-конструктор проекта
