Результат - в конце статьи

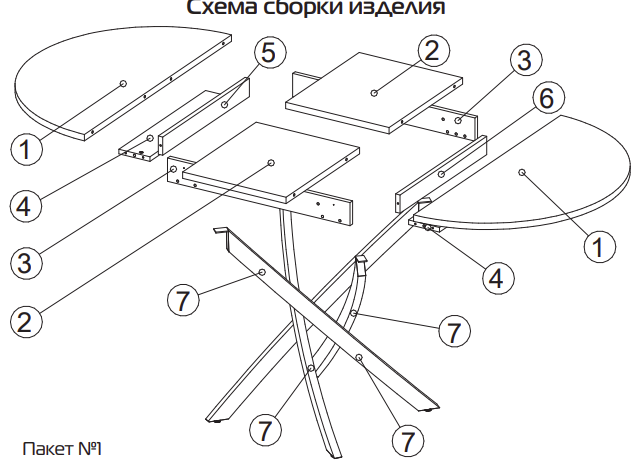

Заказчик попросил сделать подробную анимацию сборки стола. Предоставил стандартную брошюру которая идёт в комплекте со столом.
Этап 1. Идея
Для того, сделать анимацию красивее и интереснее, я решил начать весь процесс с демонстрации стола в собранном виде прям в комнате. В месте его обитания :-) А затем уже делать разборку и последующую сборку.
Этап 2. Подготавливаем детали
Чтобы сделать сборку, мне сначала требовалось подготовить все детали. Это огромное количество предметов. Какие-то простые вроде саморезов я нашёл в интернете в открытом доступе. Какие-то пришлось сделать самому по референсам из интернета. Самостоятельно мне пришлось сделать около 15 различных деталей. Какие-то были простые - это столешница, штанги. Какие-то весьма сложные, например как эта:

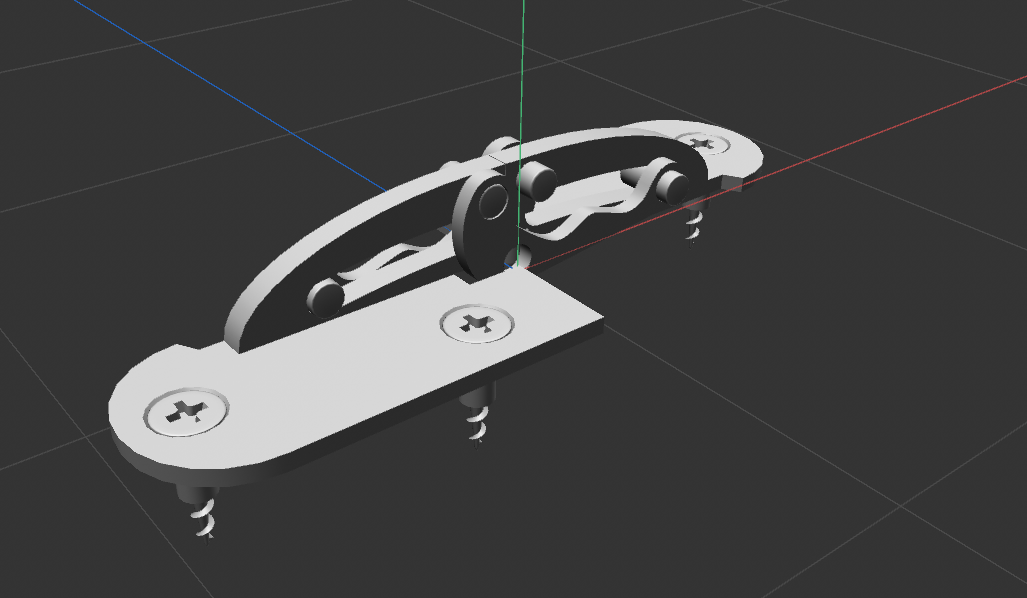

Рис. Петля для стола.

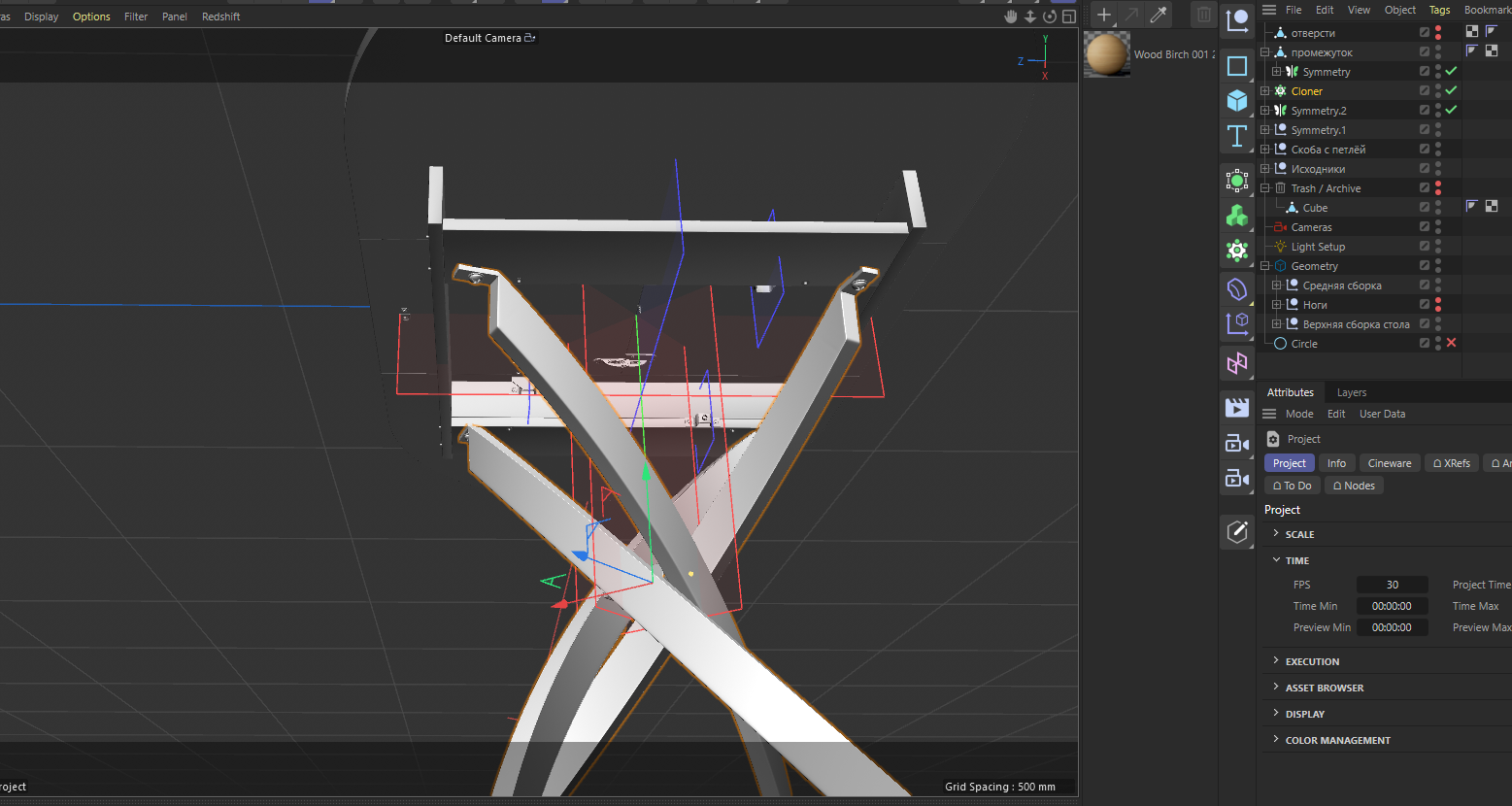

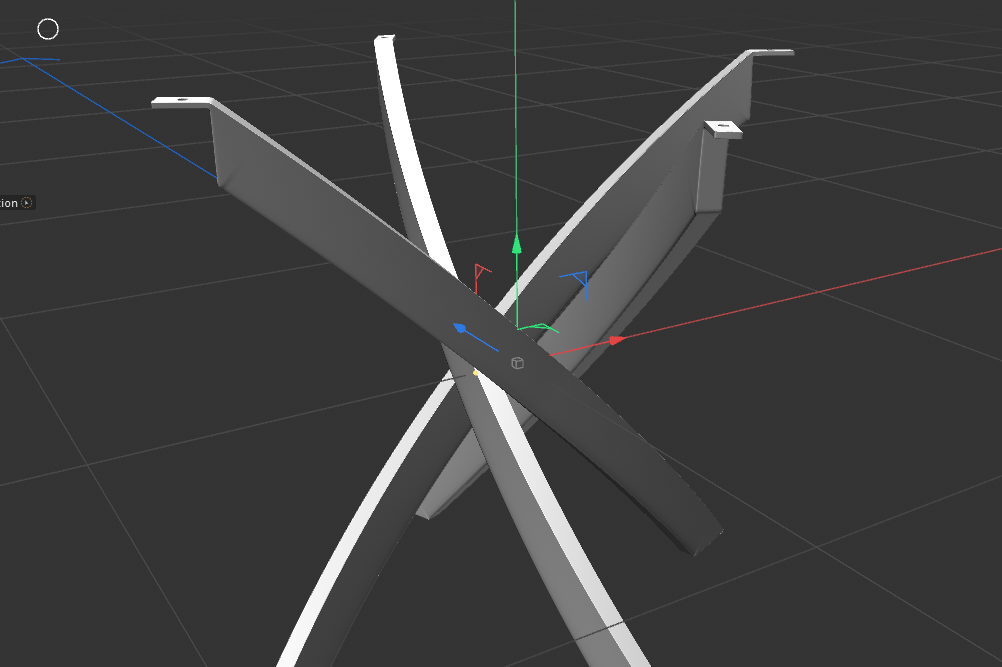

Самой сложной частью данной сборки - были ножки. Они были без размеров и приходилось делать на глаз. Они должны стыковаться по середине а сверху правильно стыковаться с верхней частью.
Этап 3. Собираем стол.

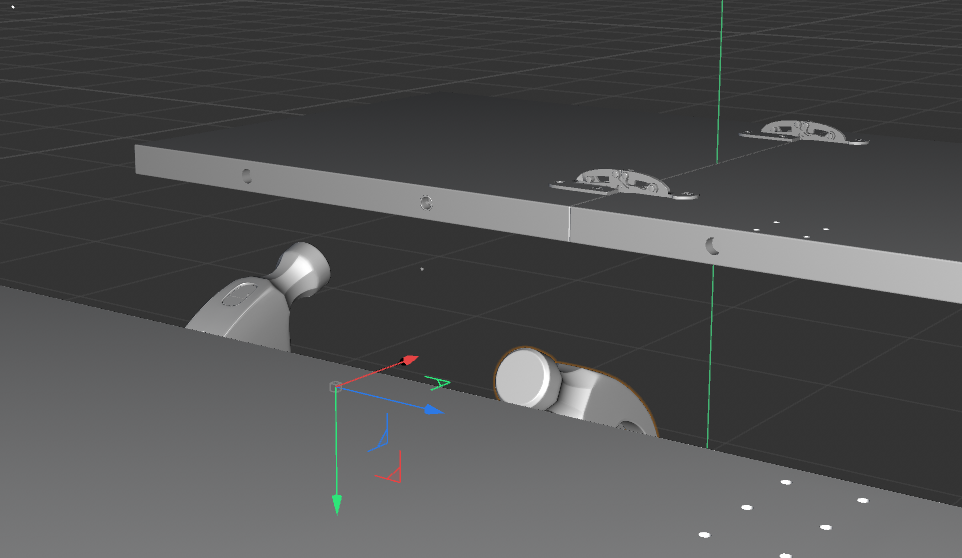

Сборка не такая простая как кажется. К каждому винту мне нужно сделать 2 отверстия, чтобы они точно совпадали с винтом. Одно отверстие в верхнюю деталь, второе - в нижнюю. Поэтому я подготовил специальные сборки которые и уже располагал - это винт, два отверстия - простые цилиндры.

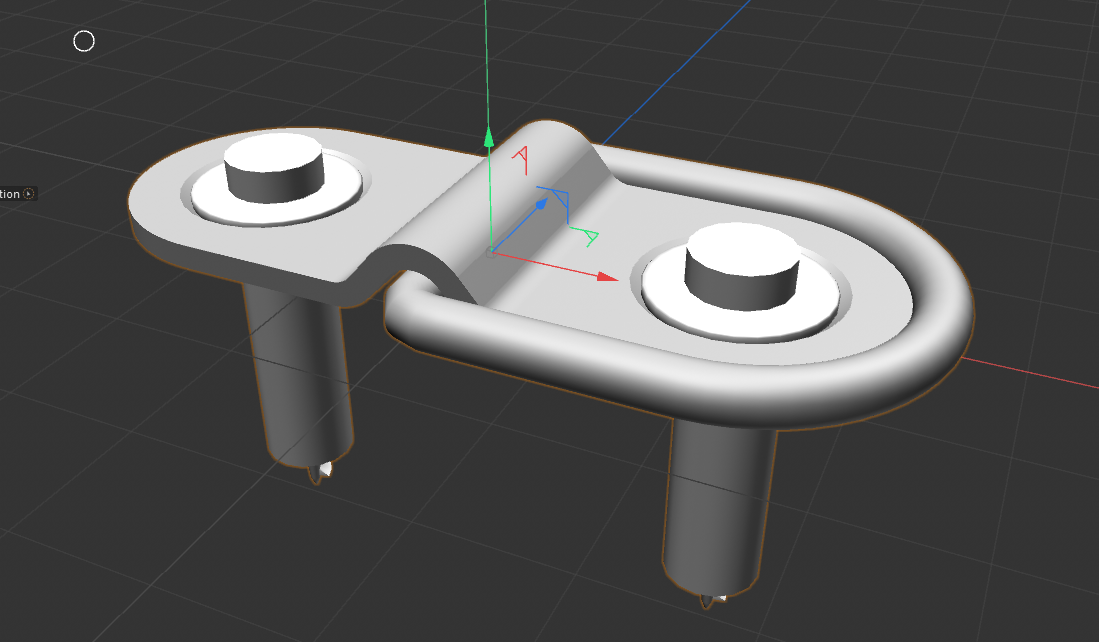

Рис. Скоба с саморезами и цилиндрами под отверстия для саморезов.
После того как расположил все винты с отверстиями, уже перераспределил эти цилиндры и сделал отверстия.

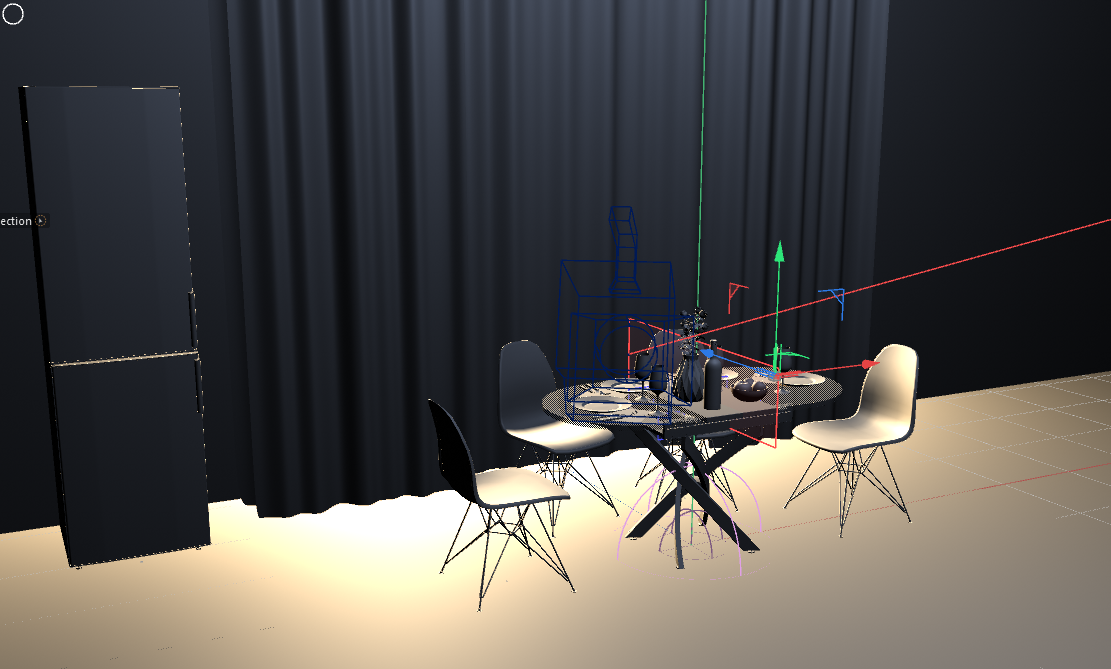

Следующим этапом расположил на столе вино, бокалы, тарелки и т.д. Так же сделал окружение наиболее близкое к тому как будут использовать стол. Для этого сделал стену, пол и ковёр. А так же сделал окно с батареей, тюлью и занавесками. А радом с окном расположил холодильник.
Затем начал анимацию разборки. Стол я разделил на три большие группы - столешница, центральная часть и нижнюю часть.
Этап 4. Оформление
После выполнения всей сборки. Осталось сделать материалы - я использовал их не так много и большинство взял из стандартных библиотек Maxon'а. Они меня более чем устраивали для данной задачи.
И далее я просто оформил красиво помещение куда поместил стол.
Здесь я расположил похожие по дизайну стулья из библиотек Cinema4d, оттуда же взял посуду и приборы, холодильник. Стол я расположил рядом с окном. За окном я сделал источник света симулирующий солнечный свет, сделал прозрачную тюль. И дальше заанимировал сцену. С помощью элемента Fracture и эффектора Plain сделал анимацию исчезновения стульев, холодильника и всего что расположено на столе. А дальше оставалось отрендерить анимацию.
Этап 5. Анимация сборки.
Это главный этап ради которого всё и затеивалось. Я сделал анимацию разборки - раздвинул элементы в стороны. И начал собирать все элементы. Самая большая сложность была в том, чтобы сделать анимацию плавной и без пауз, что было весьма сложно при таком большом количестве анимаций. Я хотел показать как бы одна анимация плавно перетекала бы в другую без рывков, зависаний.
Этап 6. Дополнительные анимации.
Чтобы получить результат близкий к тому что было в брошюре, а так же чтобы не делать анимации закручивания винтов, забивания втулок, решил сделать это всё небольшими отдельными анимациями.
Так мне нужно было сделать несколько анимаций - забивания шкантов:
А так же завинчивания втулок и многое другое. Смотрите результат в финальном ролике.
Этап 7. Монтаж
Оставалась весьма не тривиальная задача - красивую анимацию оформить так, чтобы она выглядела хорошо. Мне нужно было сделать 2D анимацию заголовков, выносок. В какие-то моменты ролика замедлить, чтобы сделать выноски, какие-то моменты ускорить чтобы не было провисаний.
Для монтажа я использовал несколько готовых элементов, что вроде бы упросило задачу, но повозиться мне всё-таки пришлось.

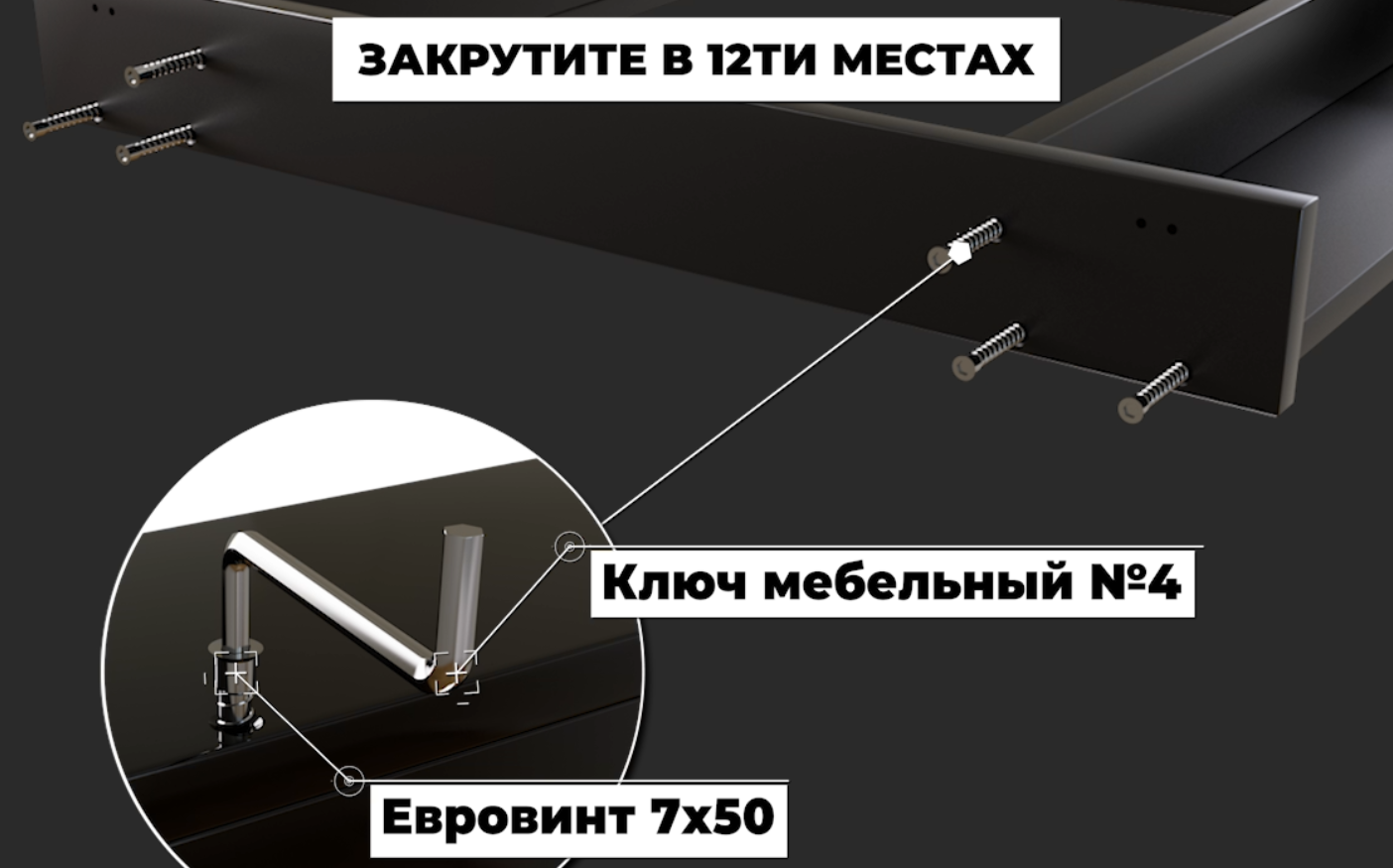

Вот пример надписей, выносок и анимаций всё в одном месте:
