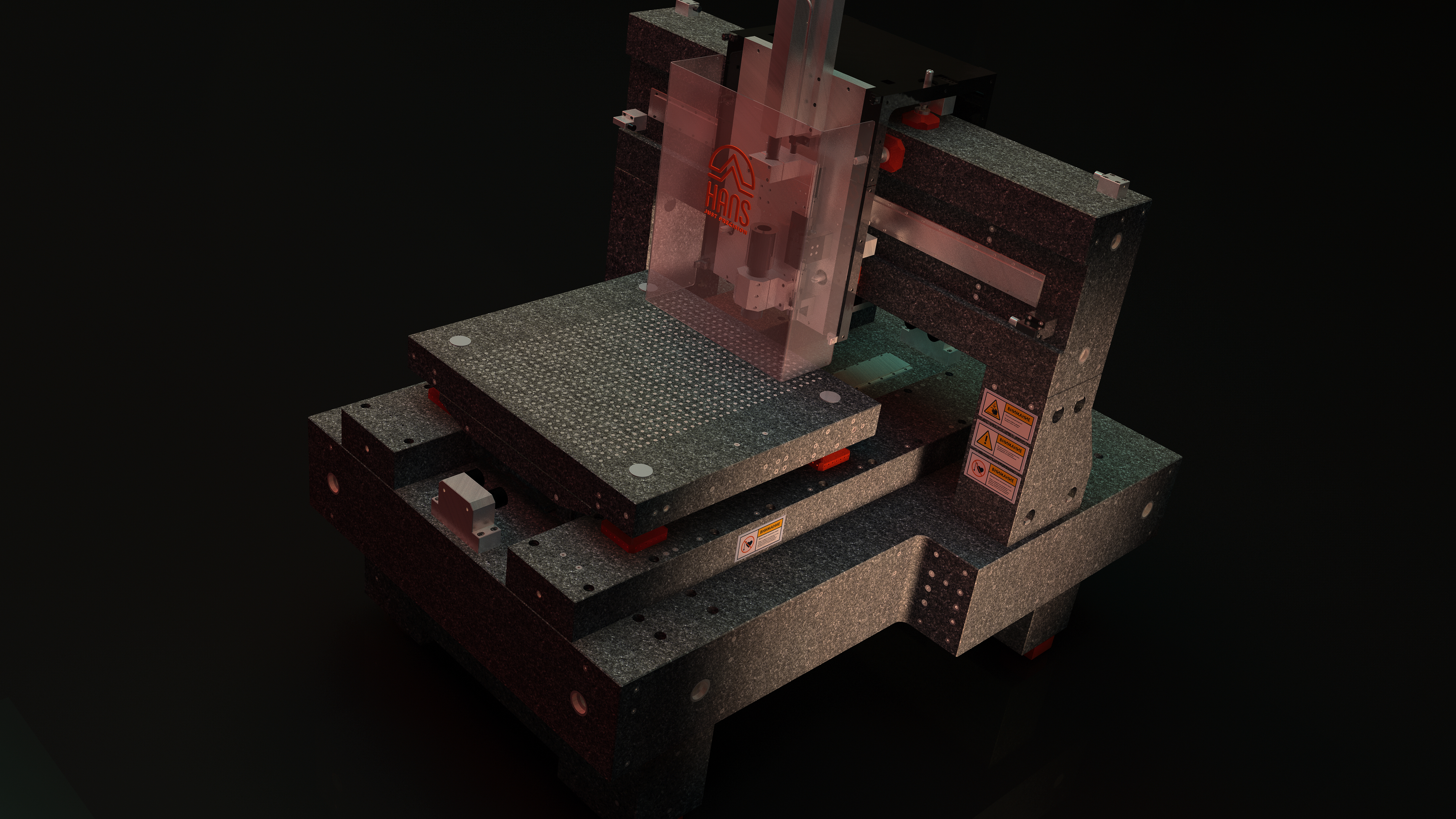

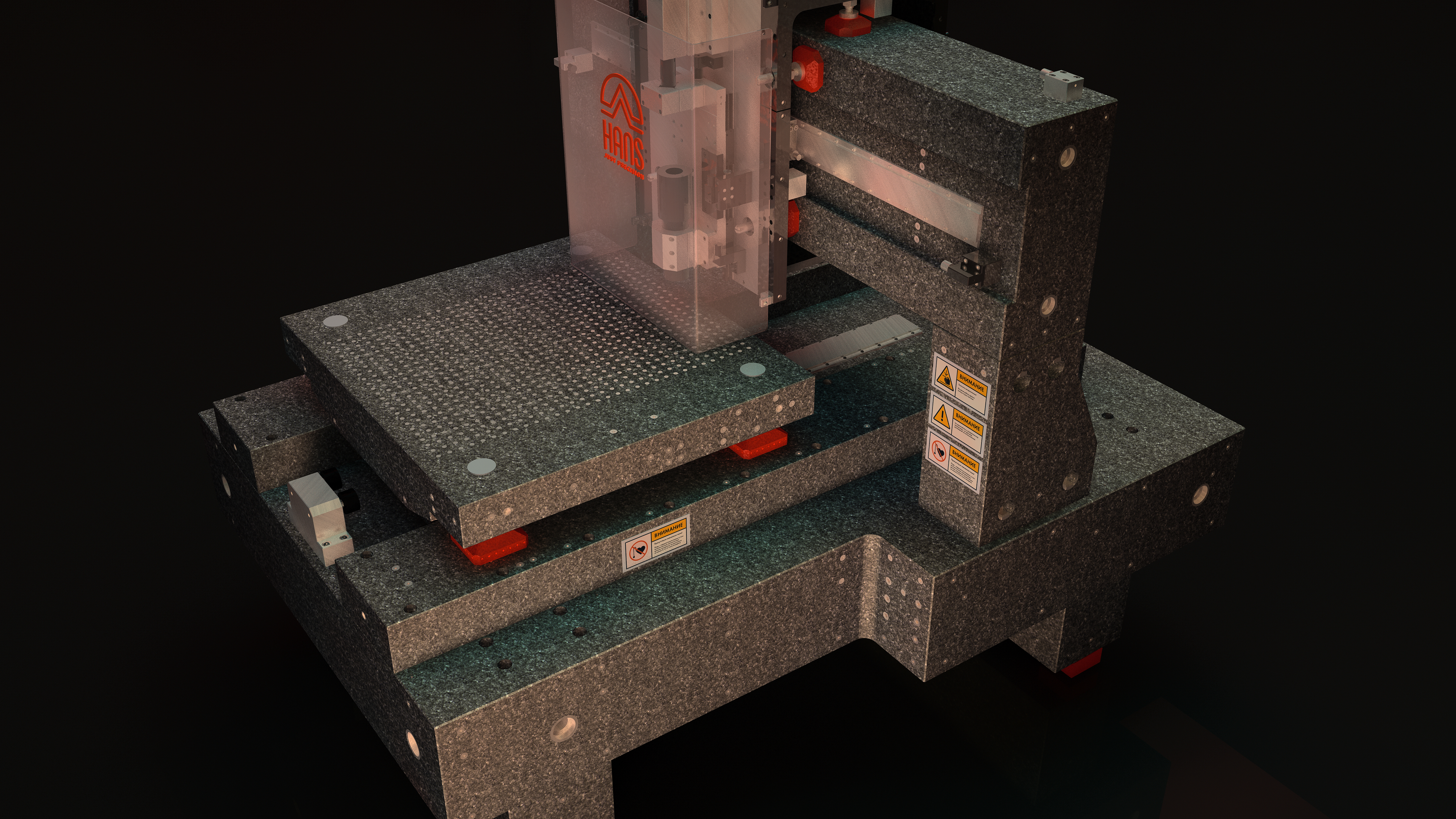

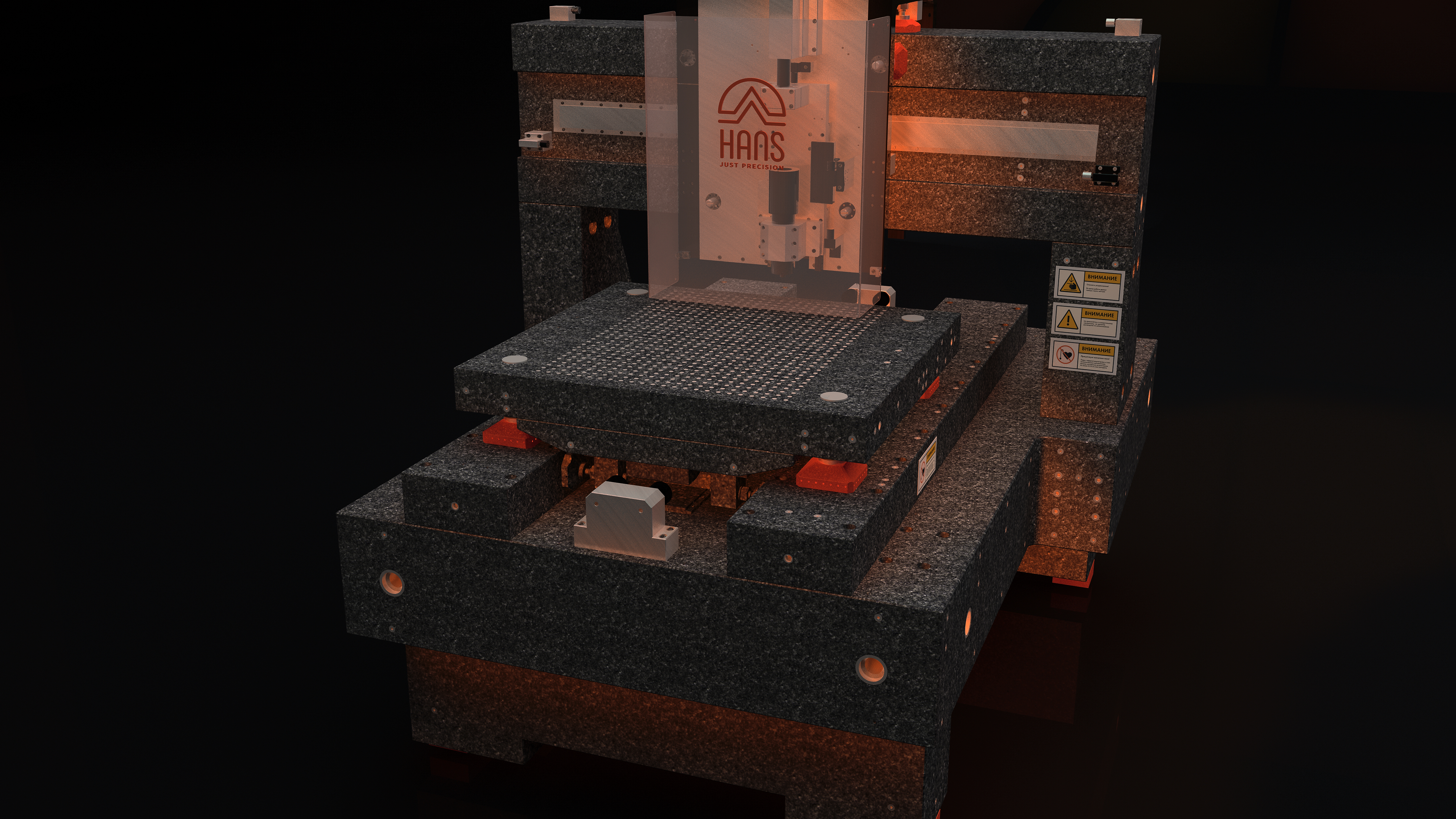

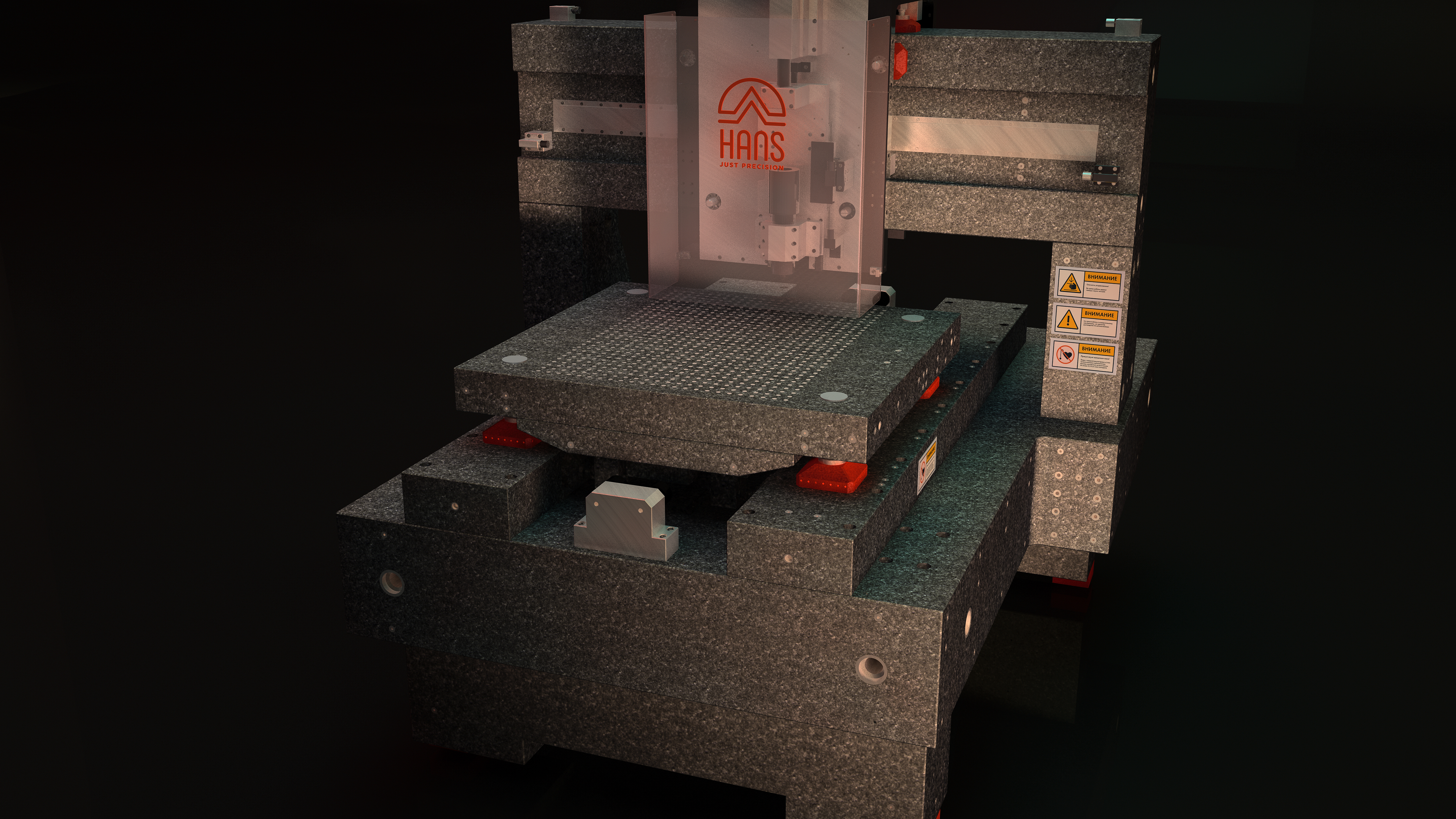

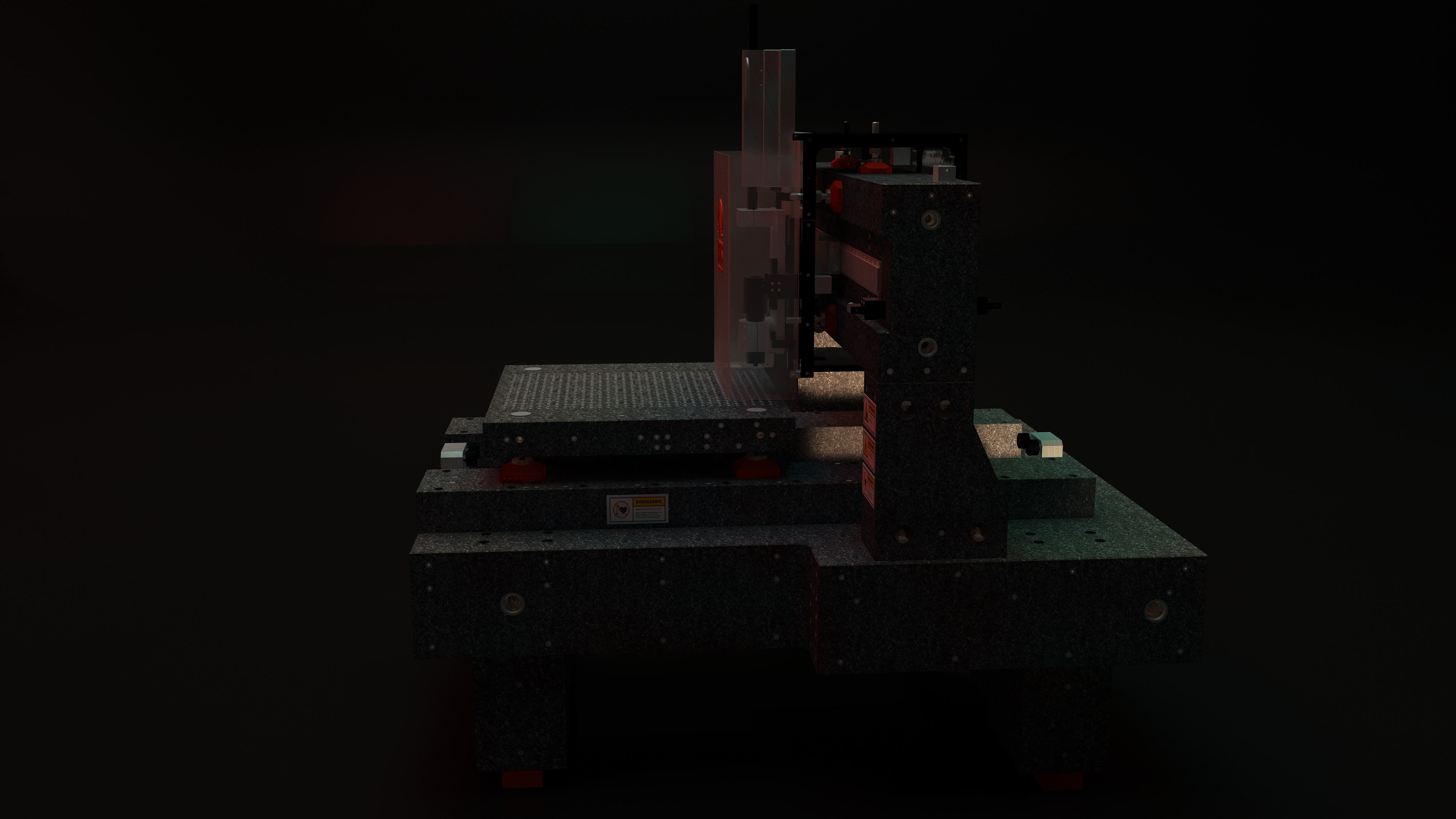

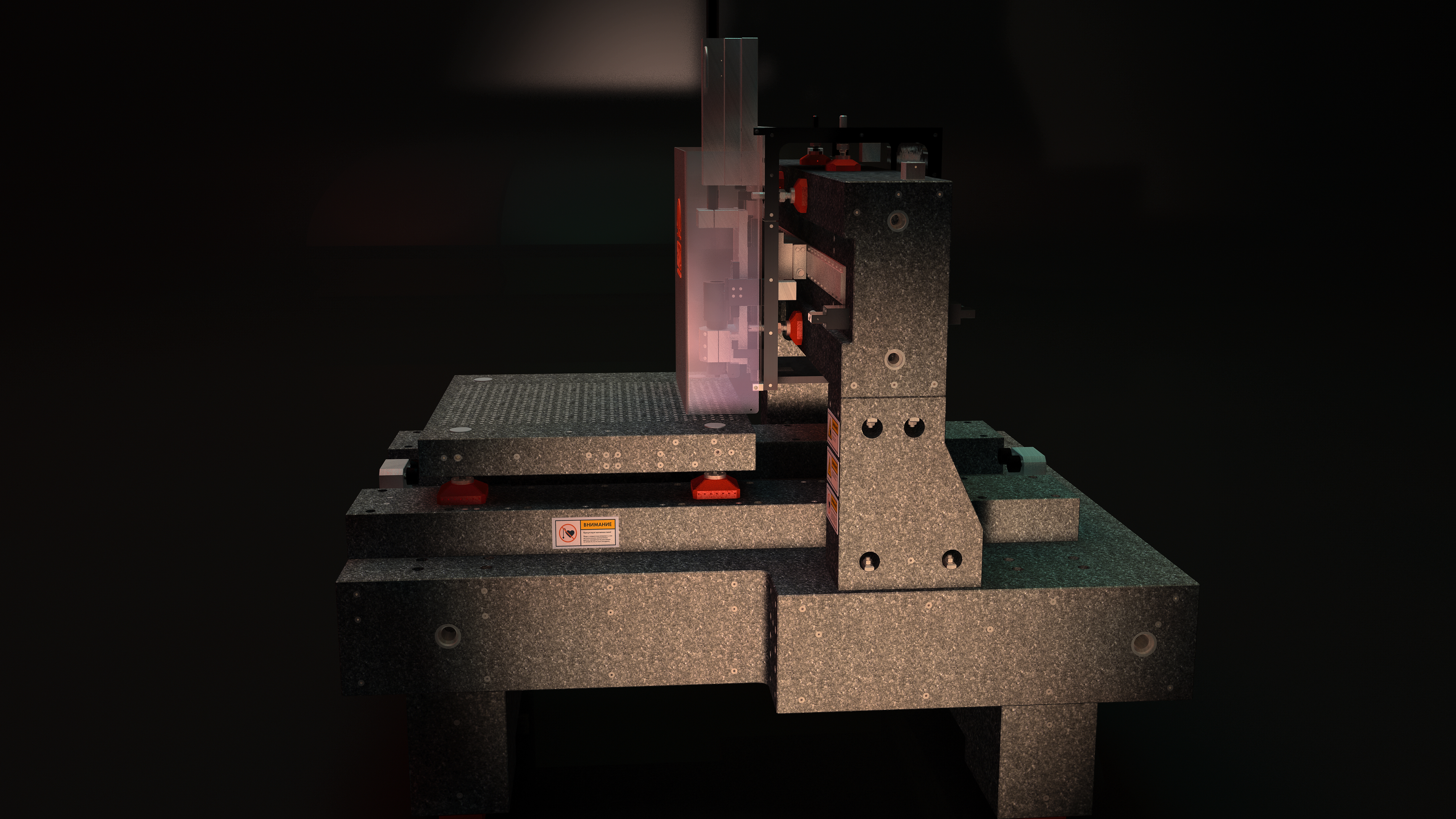

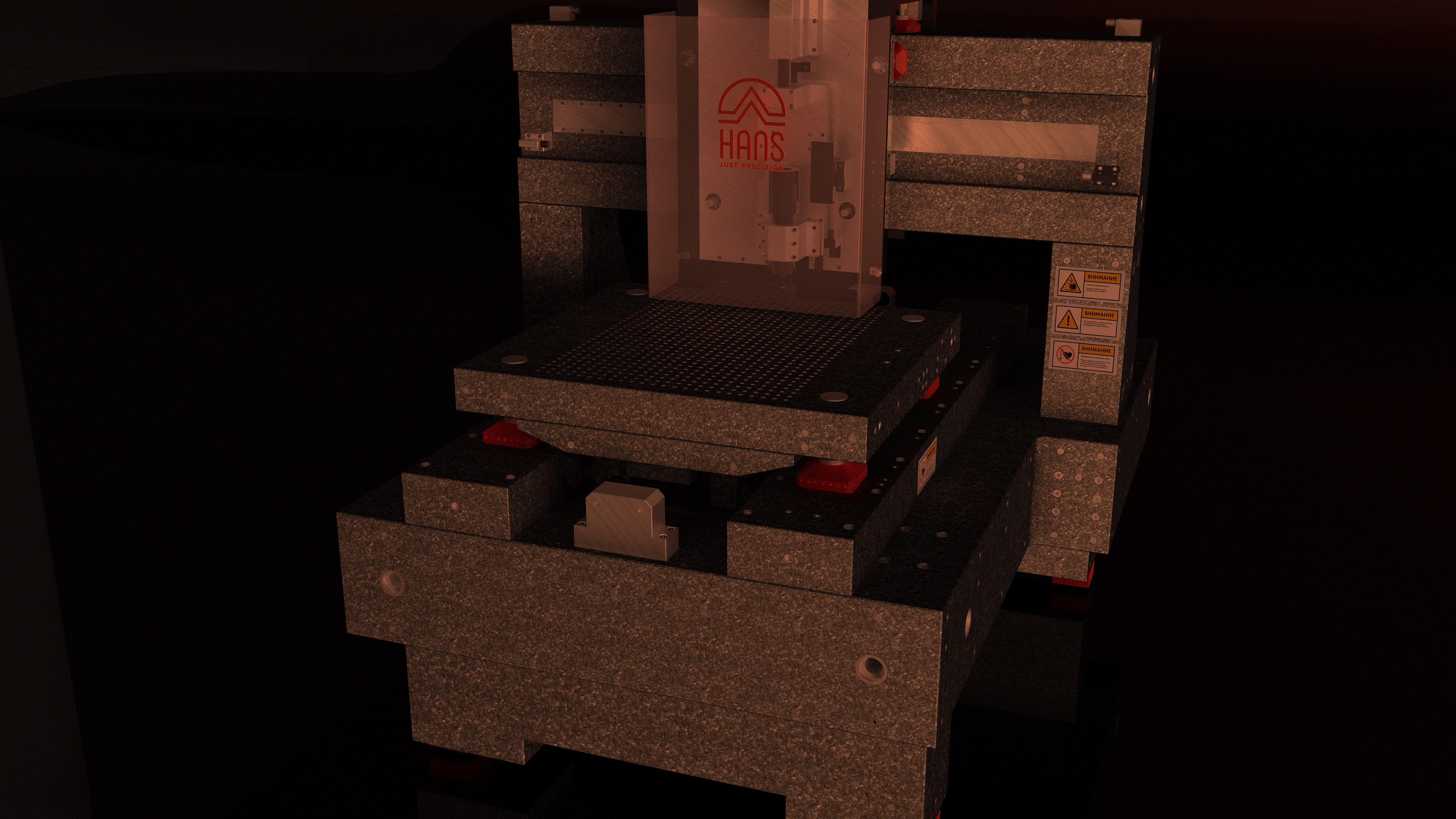

3D модель станка "HANS" JC.01

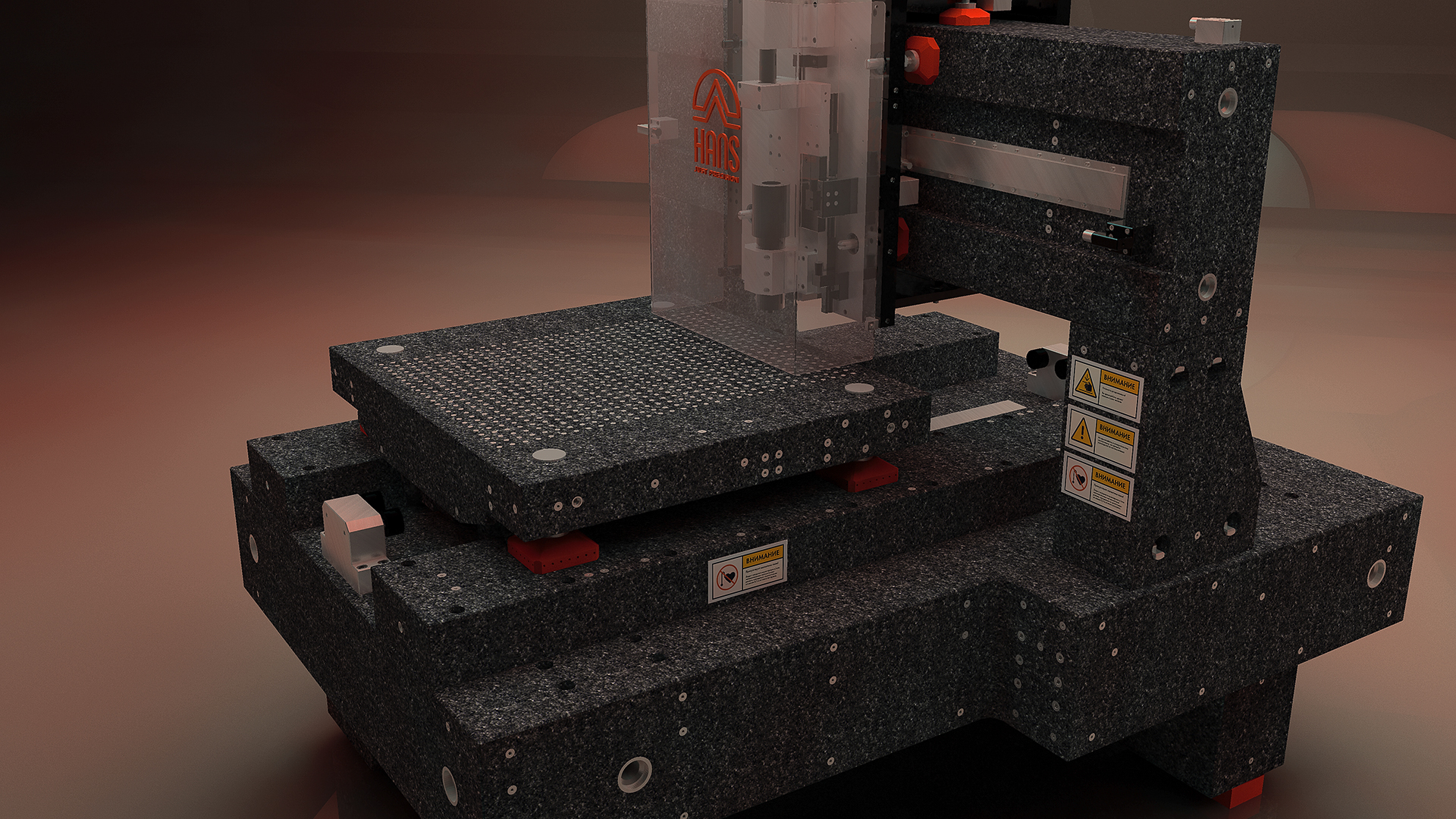

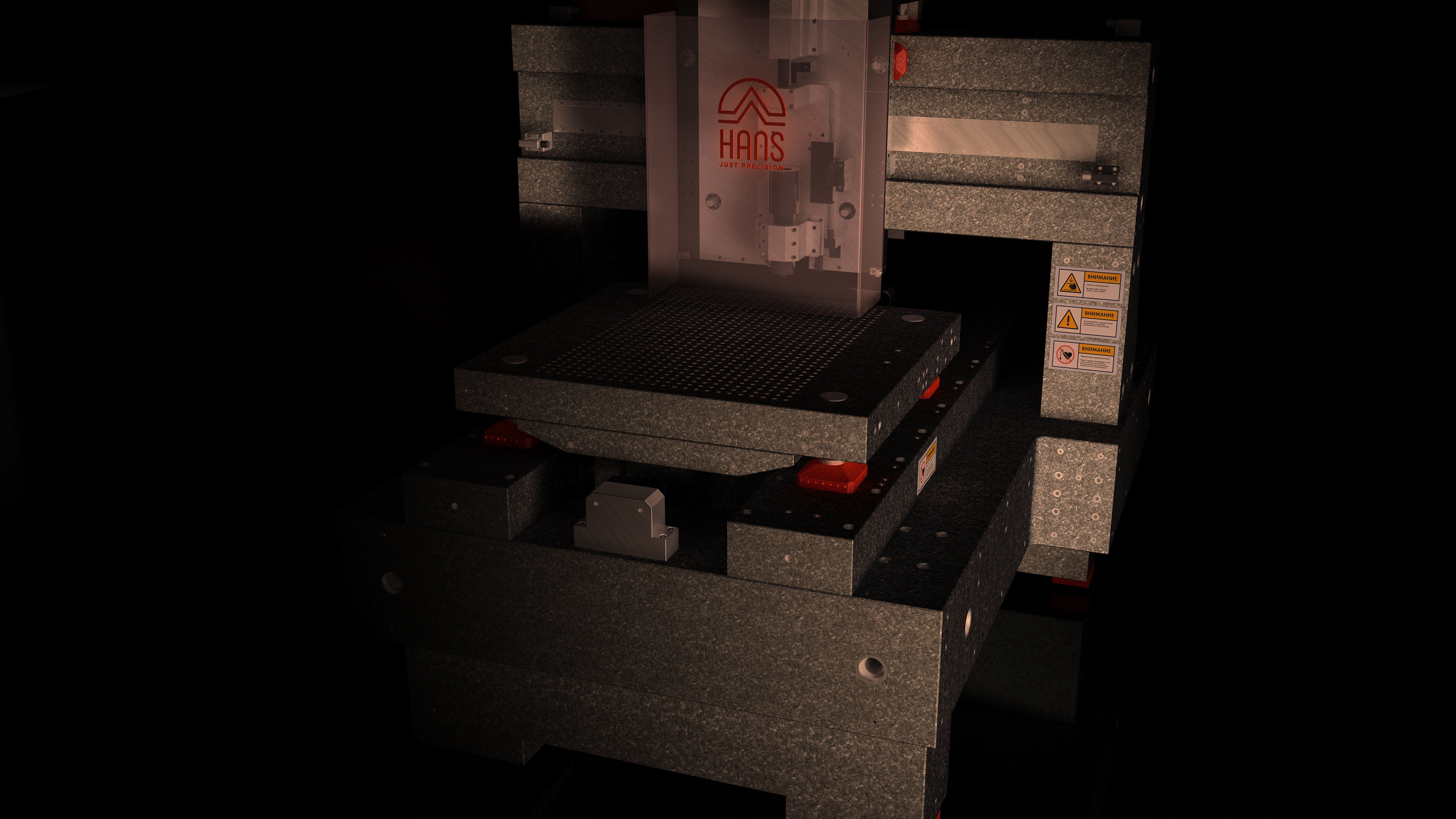

3D модель высокоточного, ультрапрецизионного станка "HANS" JC.01

Россия, Москва

Проектирование ультрапрецизионного станка "HANS" JC.01, созданного российской компанией из Москвы, представляет собой пример успешной интеграции инженерных технологий, материаловедения и промышленного дизайна. Данный проект демонстрирует, как грамотное применение принципов промышленного дизайна может не только улучшить внешний облик оборудования, но и повысить его функциональность, надежность и производительность.

1. Роль параметрического моделирования в проектировании

Ключевым этапом разработки станка стало использование программного обеспечения SolidWorks для параметрического моделирования. Этот инструмент позволил решить ряд задач:

- Адаптация геометрии: Геометрия станины, направляющих и кинематических узлов была оптимизирована под требования аэростатической системы, обеспечивающей точность позиционирования.
- Анализ жесткости: Проведен структурный анализ гранитной станины на предмет вибрационных нагрузок, что позволило минимизировать деформации до менее чем 1 мкм.
- Интеграция систем управления: В модели были учтены оптимальное расположение интерфейсов оператора, датчиков обратной связи и электромеханических компонентов.

Созданная 3D-модель стала основой для серийного производства без необходимости прототипирования, что значительно сократило время разработки.

2. Инновационные технические решения

Аэростатическая кинематика

Одним из ключевых технических решений стало применение аэростатической системы направляющих. Воздушная подушка, создаваемая под направляющими, исключает трение и обеспечивает точность позиционирования до 0,1 мкм. Промышленный дизайн сыграл важную роль в оптимизации формы каналов подачи сжатого воздуха, что обеспечило равномерное распределение давления и предотвратило локальные перегрузки.

Гранитная станина

Для станины был выбран гранит благодаря его низкому коэффициенту теплового расширения (8×10⁻⁶ °C⁻¹), что делает его менее чувствительным к температурным колебаниям по сравнению с традиционным чугуном (11×10⁻⁶ °C⁻¹). Монолитная конструкция станины с демпфирующими полостями эффективно поглощает вибрации, что критично при обработке хрупких материалов, таких как оптические стекла и керамика.

3. Эргономика и функциональность

Большое внимание было уделено эргономике и удобству использования станка:

- Система управления: Интерфейс оператора сочетает сенсорные панели и физические контроллеры, что минимизирует вероятность ошибок.
- Модульность: Конструкция изначально предусматривает возможность интеграции дополнительных осей, вплоть до 5-осевой конфигурации.
- Безопасность: Защитные кожухи разработаны в соответствии с требованиями стандарта ISO 16090-1:2017 для станков с ЧПУ.

Эти решения обеспечивают не только удобство эксплуатации, но и соответствие современным стандартам безопасности.

4. Производственные аспекты

На этапе подготовки к серийному производству были решены следующие задачи:

- Адаптация под CAM-системы: Модель была подготовлена для генерации G-кода, необходимого для высокоточной фрезеровки гранитных компонентов с допуском ±5 мкм.
- Взаимодействие с поставщиками: Были выбраны сервоусилители и шариковинтовые пары с классом точности C3, что гарантирует высокую надежность и точность работы узлов.

Эти действия позволили наладить производство с минимальными издержками и высоким качеством готовых изделий.

5. Техническая поддержка и сервис

Архитектура станка была спроектирована с учетом удобства технического обслуживания:

- Доступ к узлам ТО: Съемные панели обеспечивают быстрый доступ к основным узлам для проведения профилактических работ.
- Совместимость с IIoT: Станок поддерживает диагностические системы на базе Industrial Internet of Things, что позволяет отслеживать состояние оборудования в реальном времени.

Эти особенности упрощают эксплуатацию станка и снижают затраты на его обслуживание в течение всего жизненного цикла.

Ультрапрецизионный станок "HANS" JC.01 является примером синергии промышленного дизайна и инженерных инноваций. Работа промышленного дизайнера позволила достичь следующих результатов:

- Снижение динамических погрешностей на 40% благодаря использованию гранитной станины.
- Увеличение ресурса направляющих до 50 000 часов за счет применения аэростатической кинематики.
- Соответствие международным стандартам ГОСТ Р 53464-2009 и ISO 10791-7:2020.

Этот проект доказывает, что российский промышленный дизайн выходит за рамки эстетики, становясь важным элементом инженерной системы, который определяет её конкурентоспособность на рынке высоких технологий. Станок "HANS" JC.01 — это не просто оборудование, а технологическое решение для задач будущего.

В работе использовались инструменты:

Adobe Illustrator;

Adobe Photoshop;

Cinema4D;

V-Ray
