RASKAT

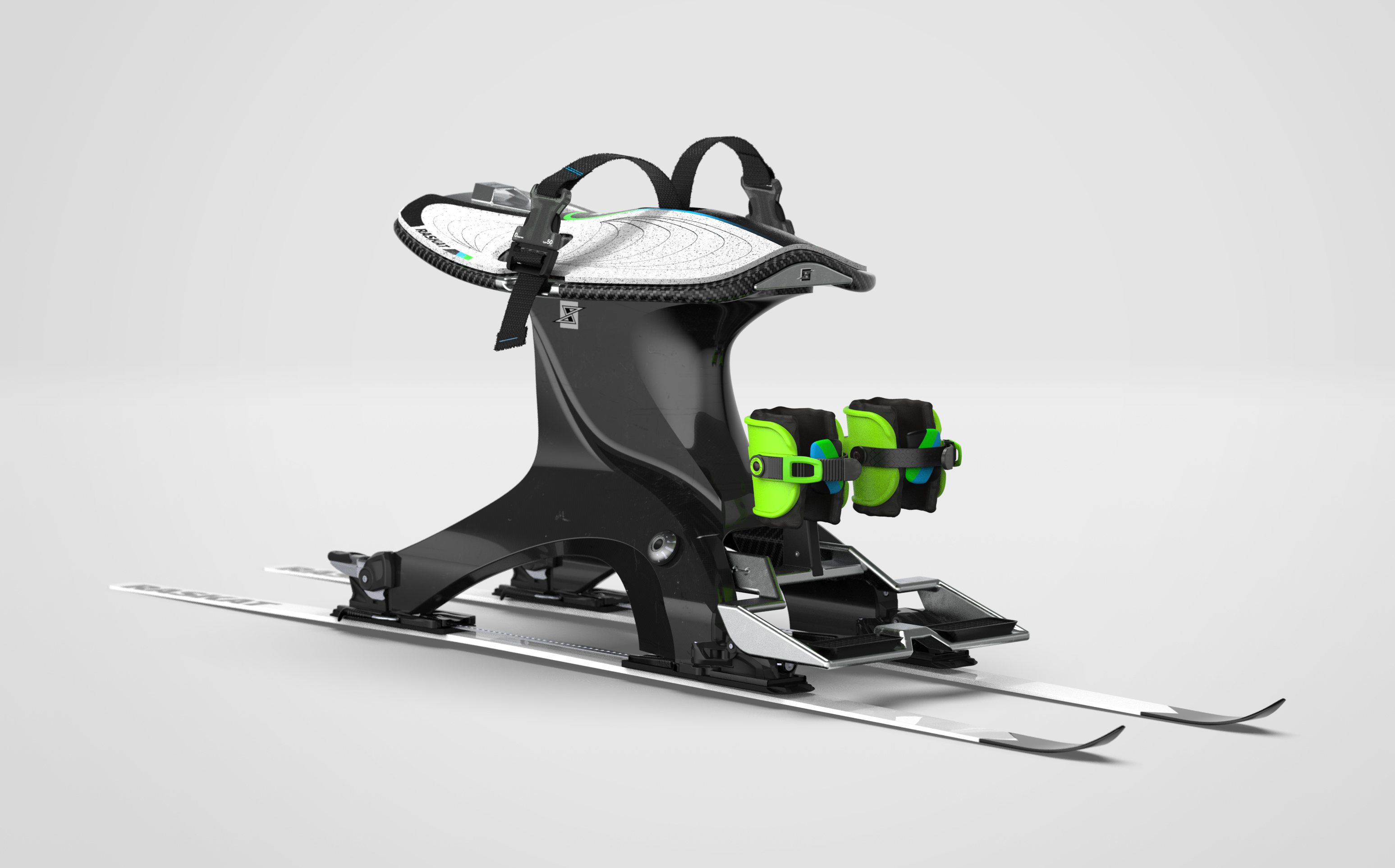

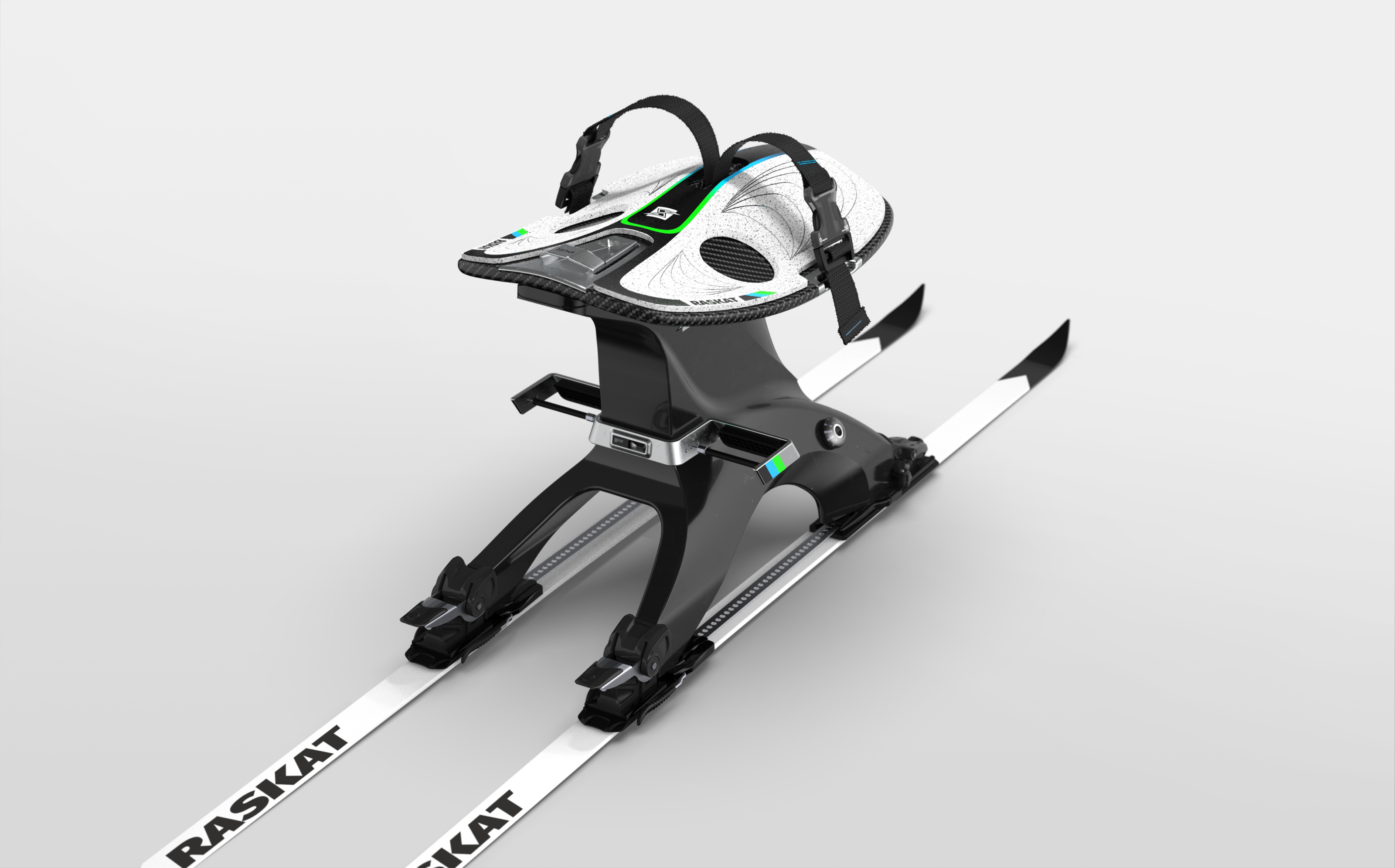

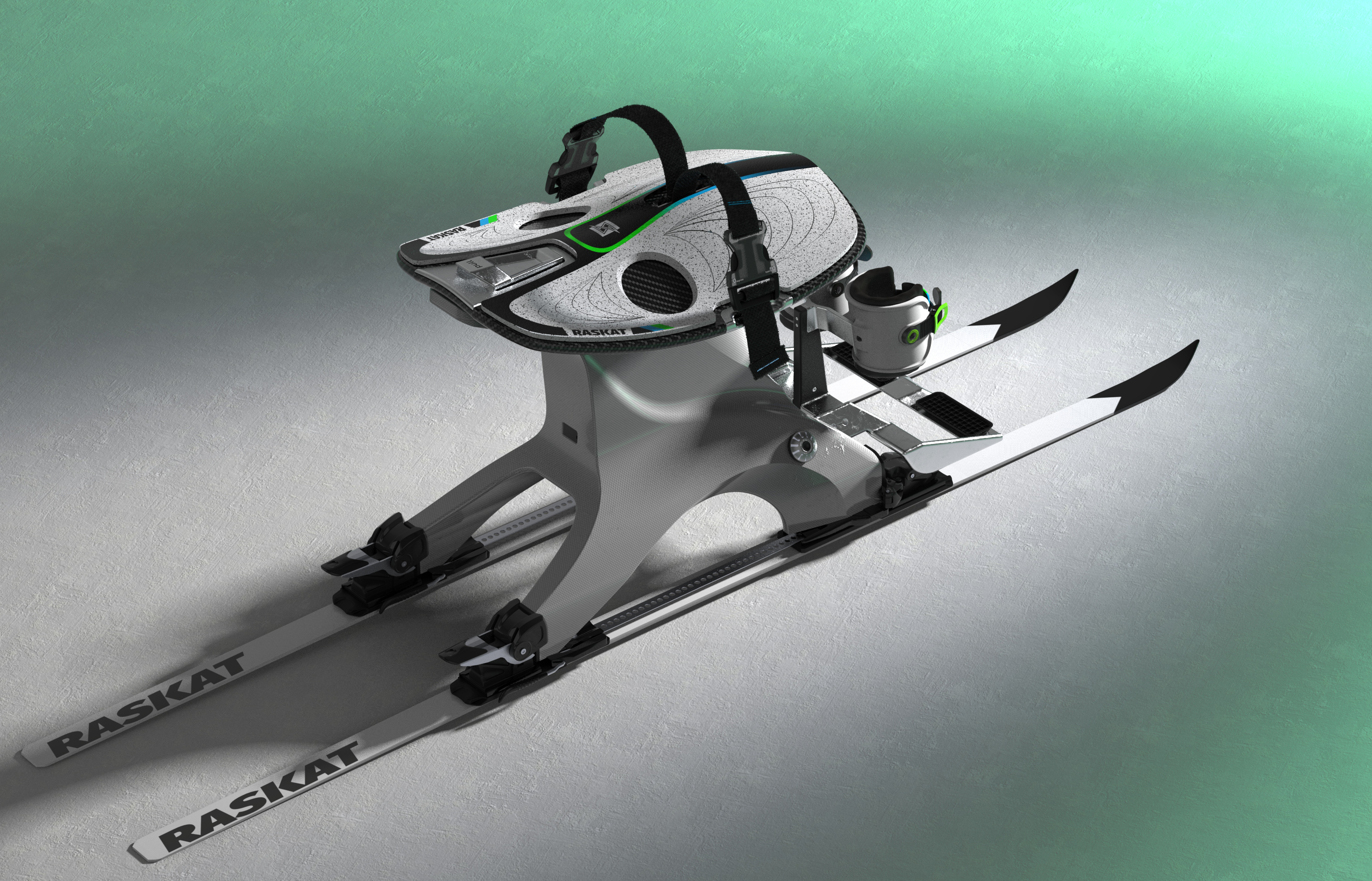

РАСКАТ - адаптивные сани, предназначенные для занятия лыжным спортом людей с отклонениями: интенсивных тренировок или поддержания мышечной формы. Конструкция настраивается под индивидуальные антропометрические и медицинские показатели пользователя, как то вес, рост и оптимальное расположение нижних конечностей. Лёгкость и маневренность саней достигается засчет использования в качестве основания карбонового монокока.
Для кого спроектирован РАСКАТ?
Сани ориентированы на спортсменов, имеющих категорию инвалидности:
> lw-10
> lw-11
> lw-12
означающих параллегию, ампутацию одной или двух ног, спинальные дисфункции и нарушения равновесия.

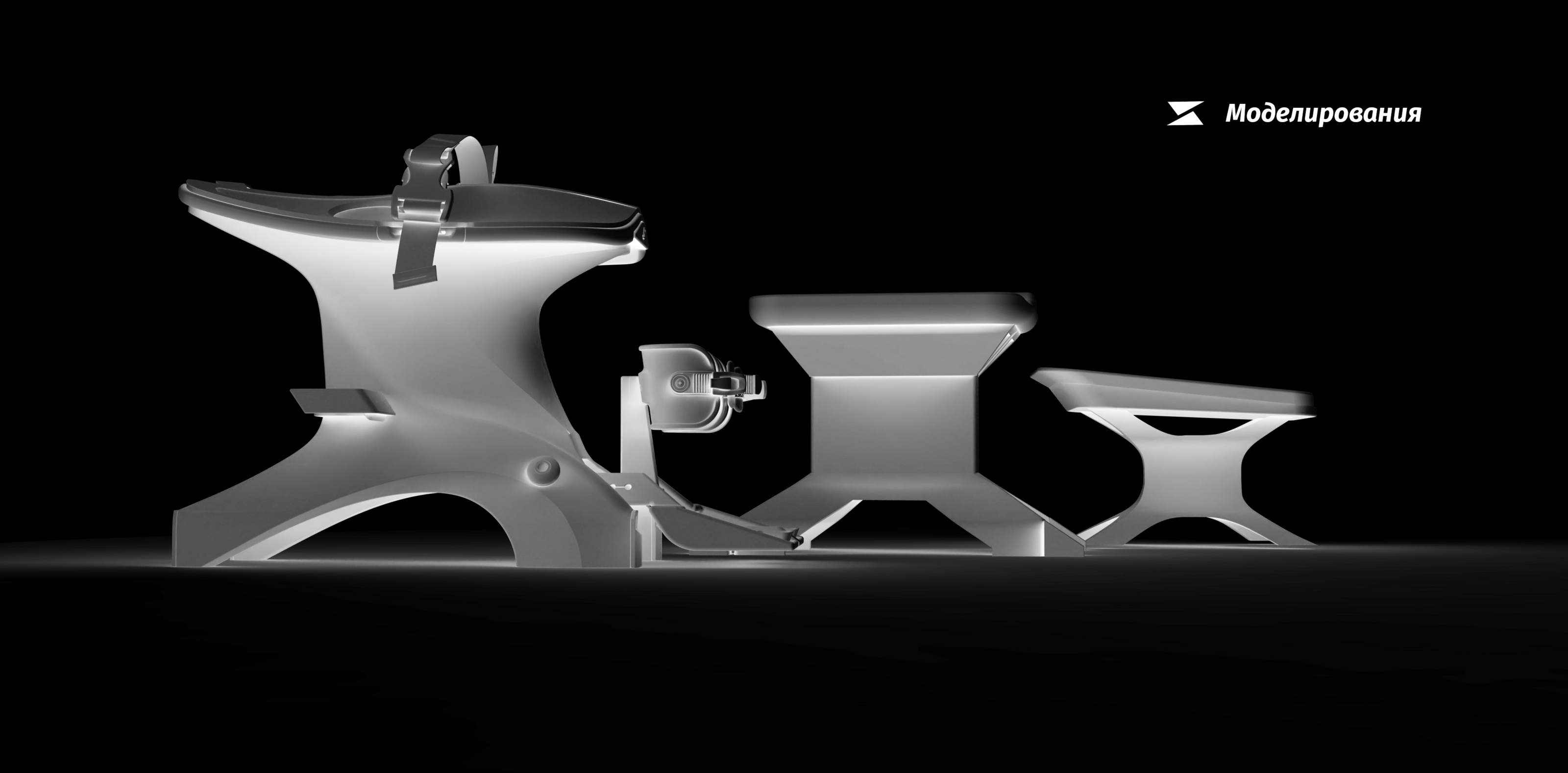

Раскат собираются из универсального набора составных элементов, подходящего для каждого пользователя. К ним относятся съемные сидения и подставки разных типов.

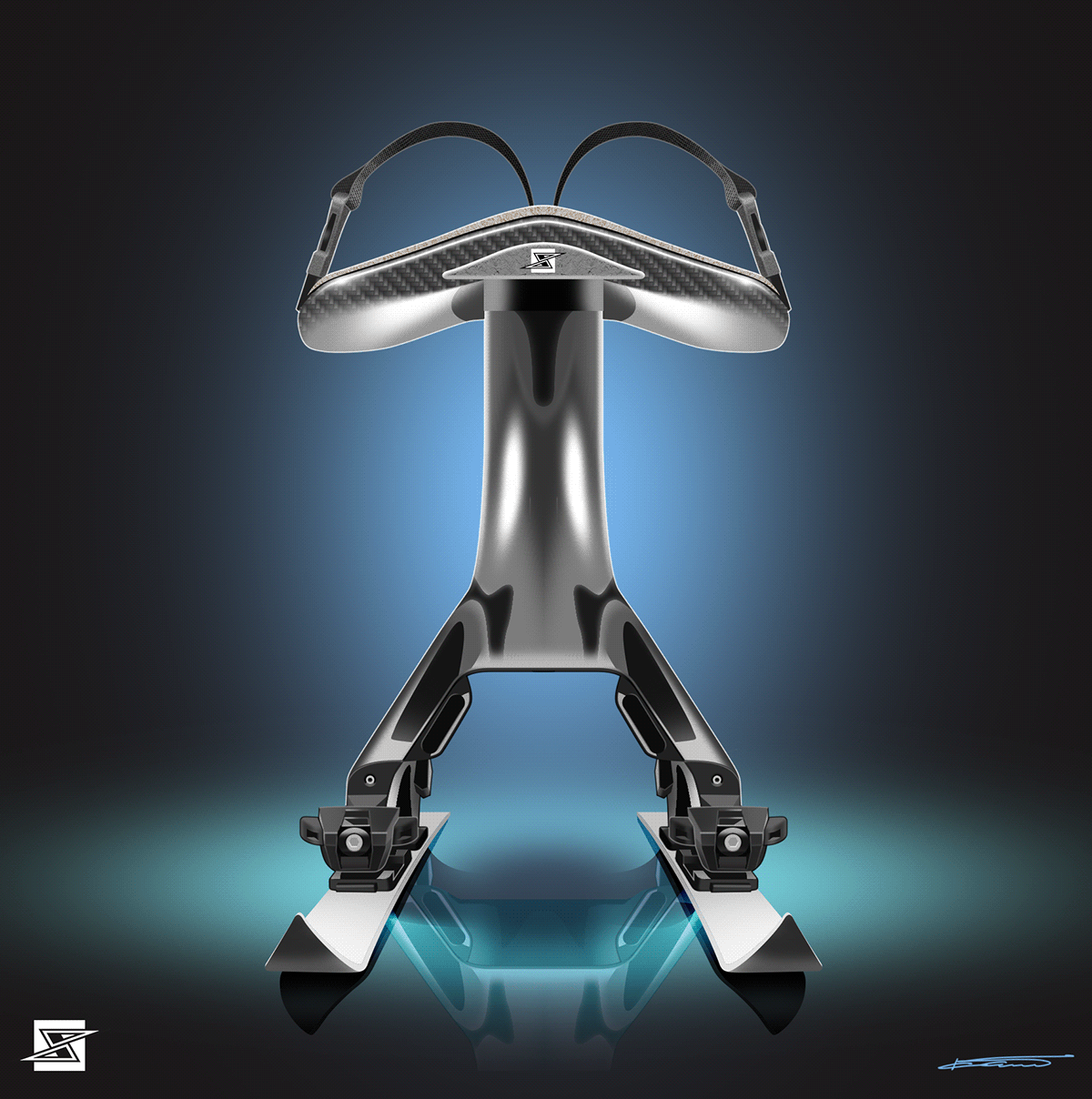

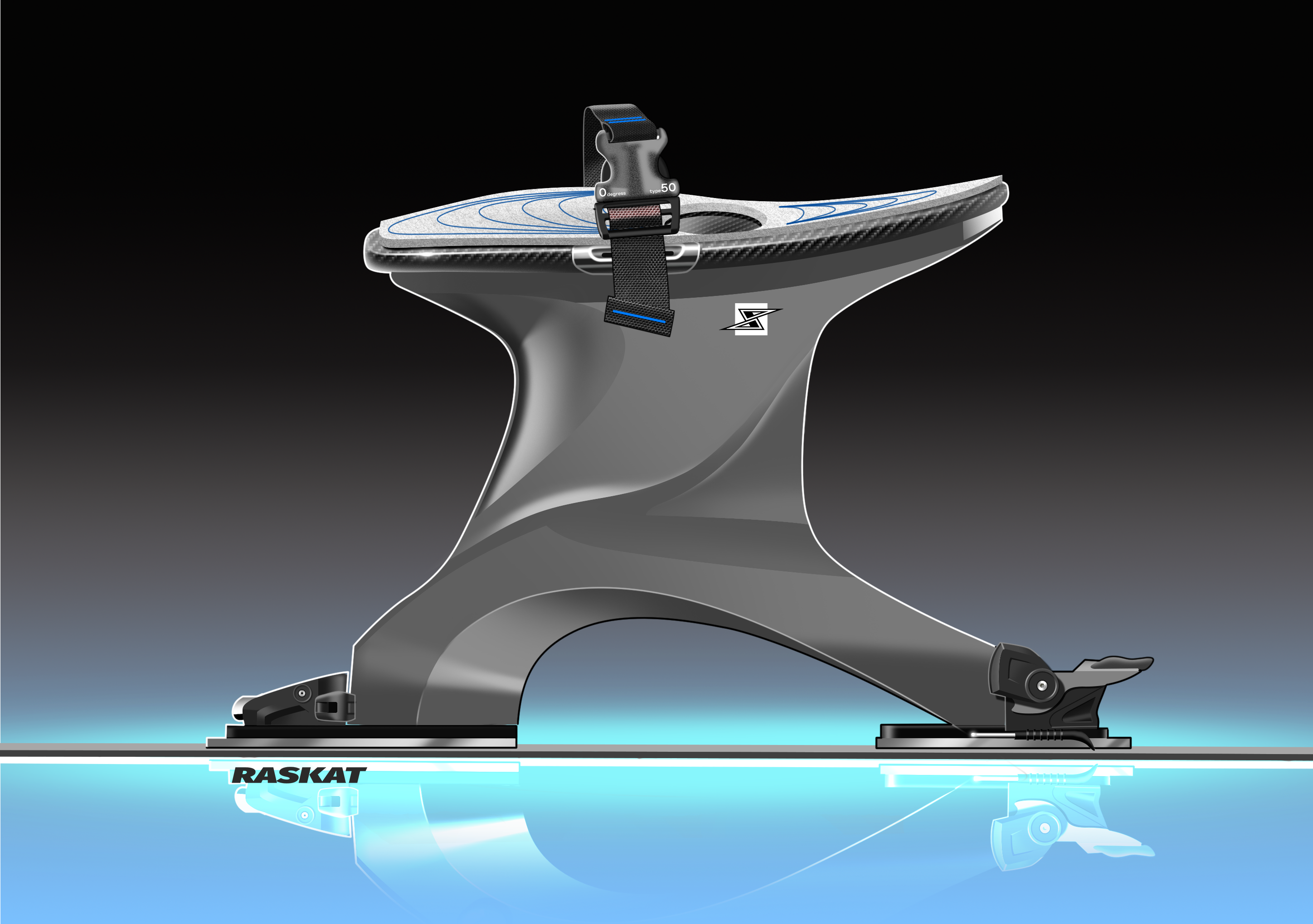

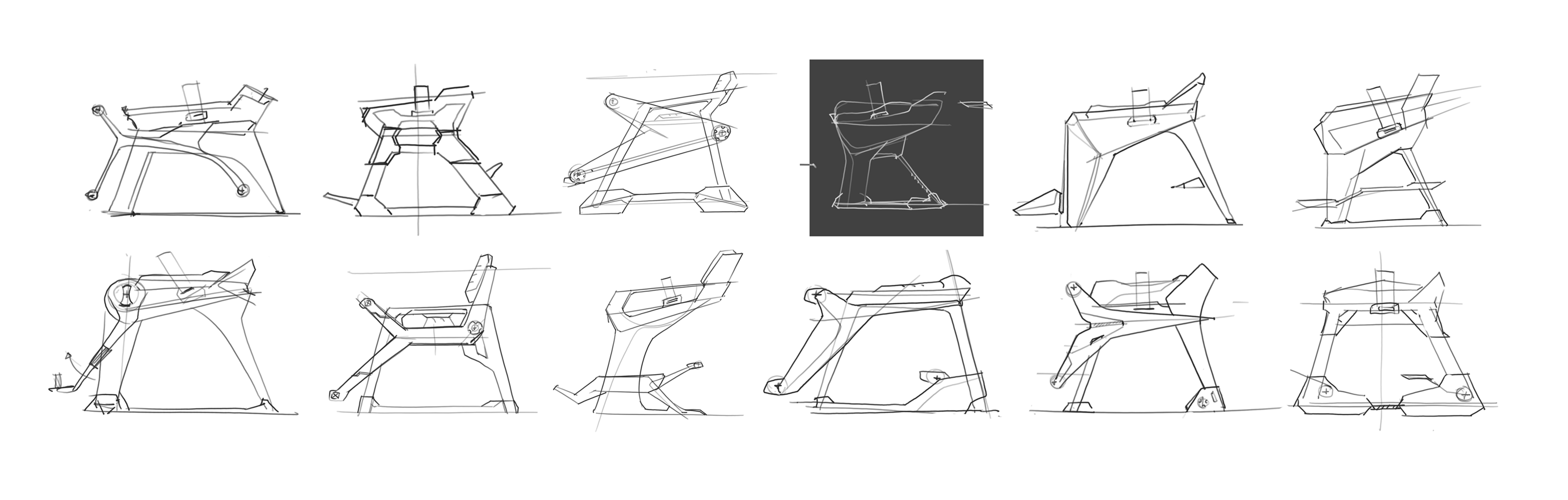

СКЕТЧИ

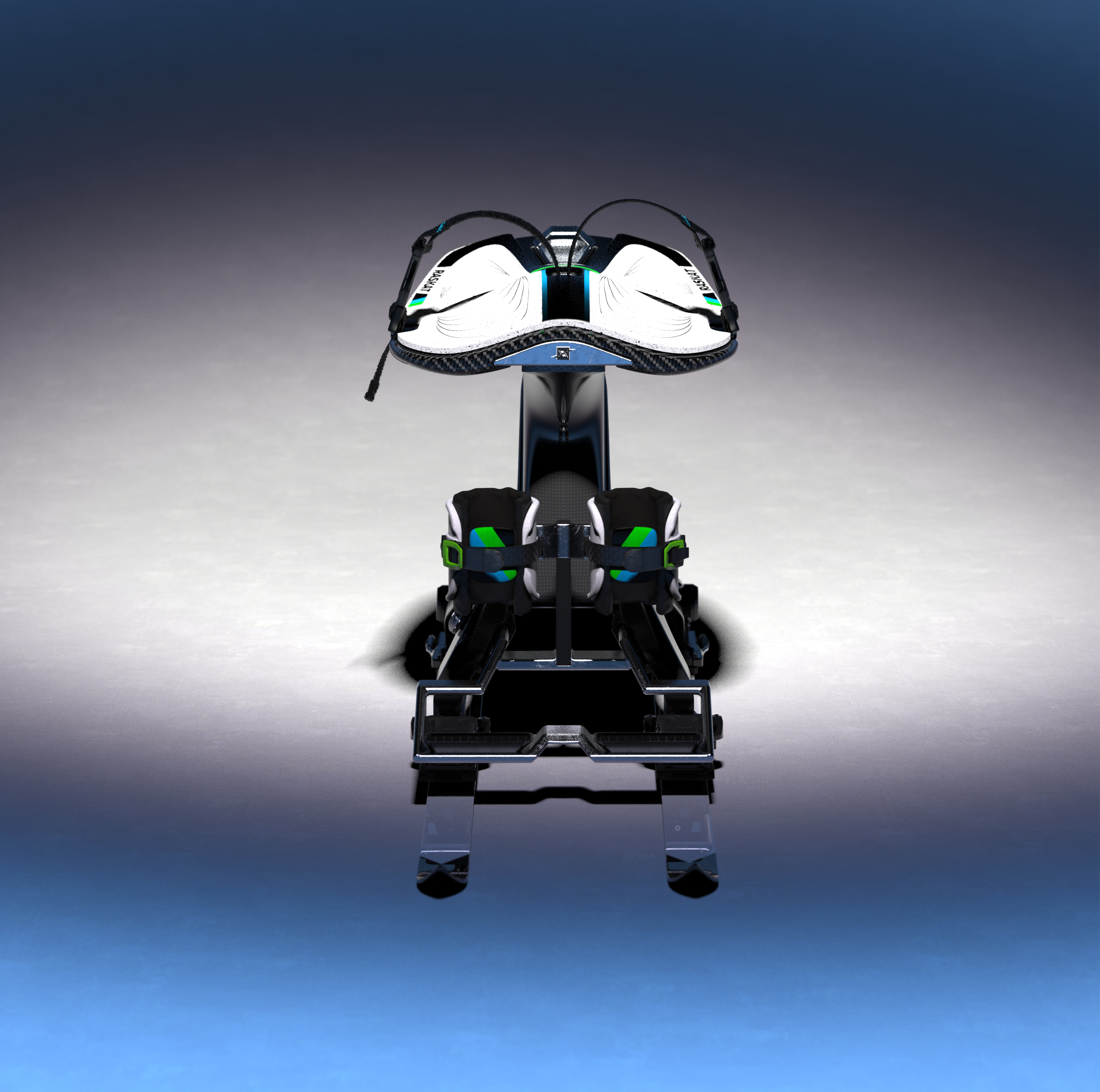

КОНСТРУКЦИЯ

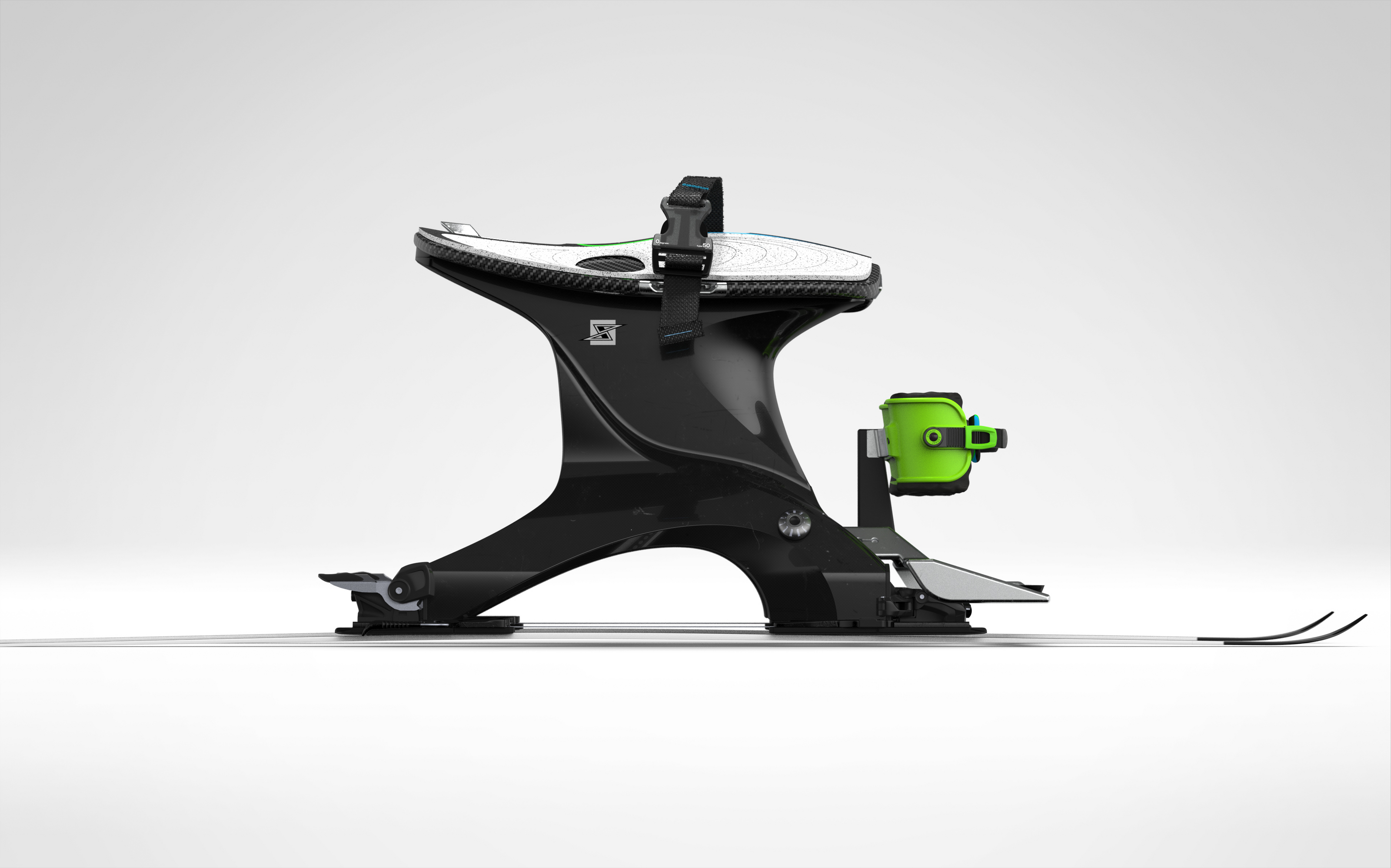

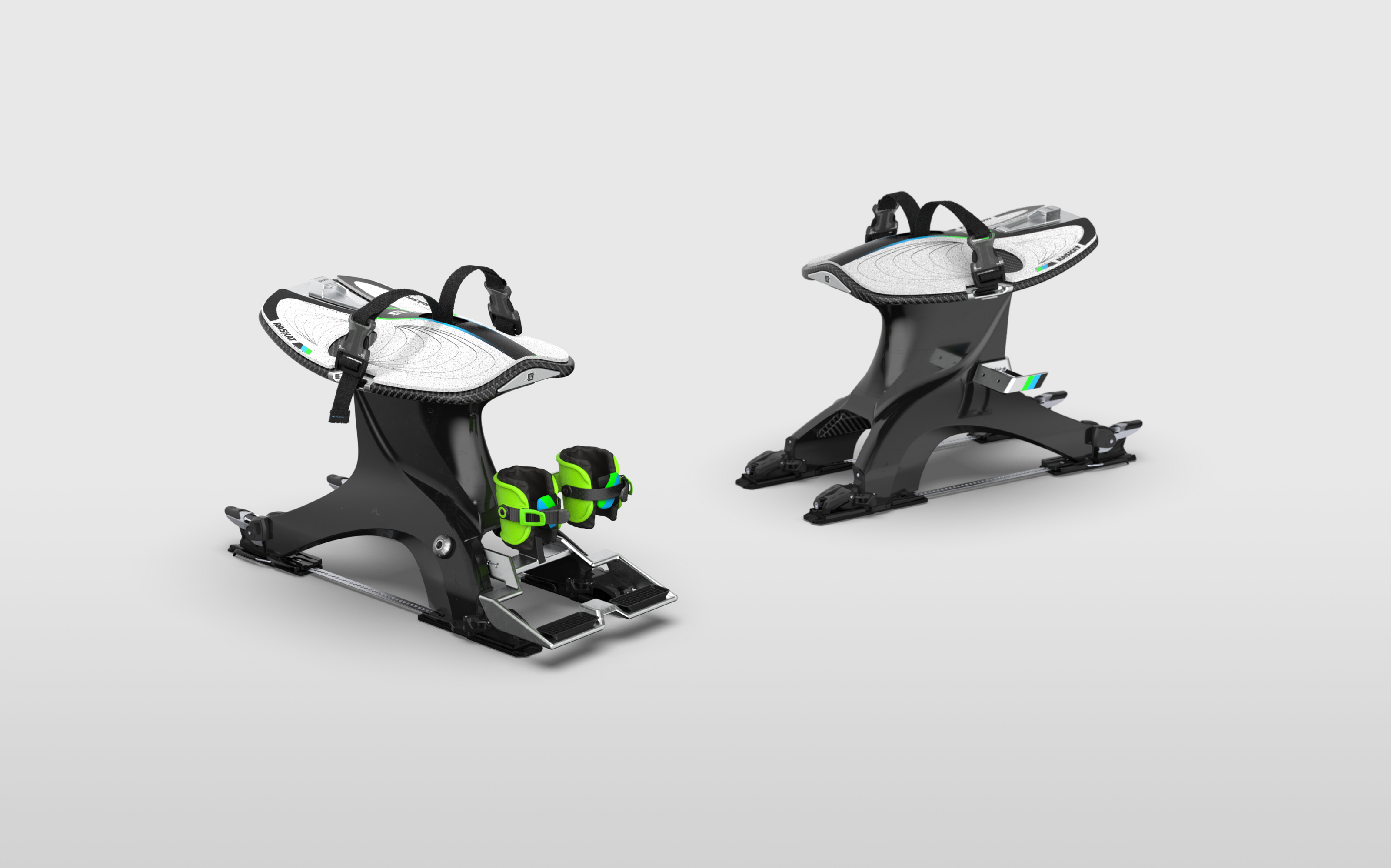

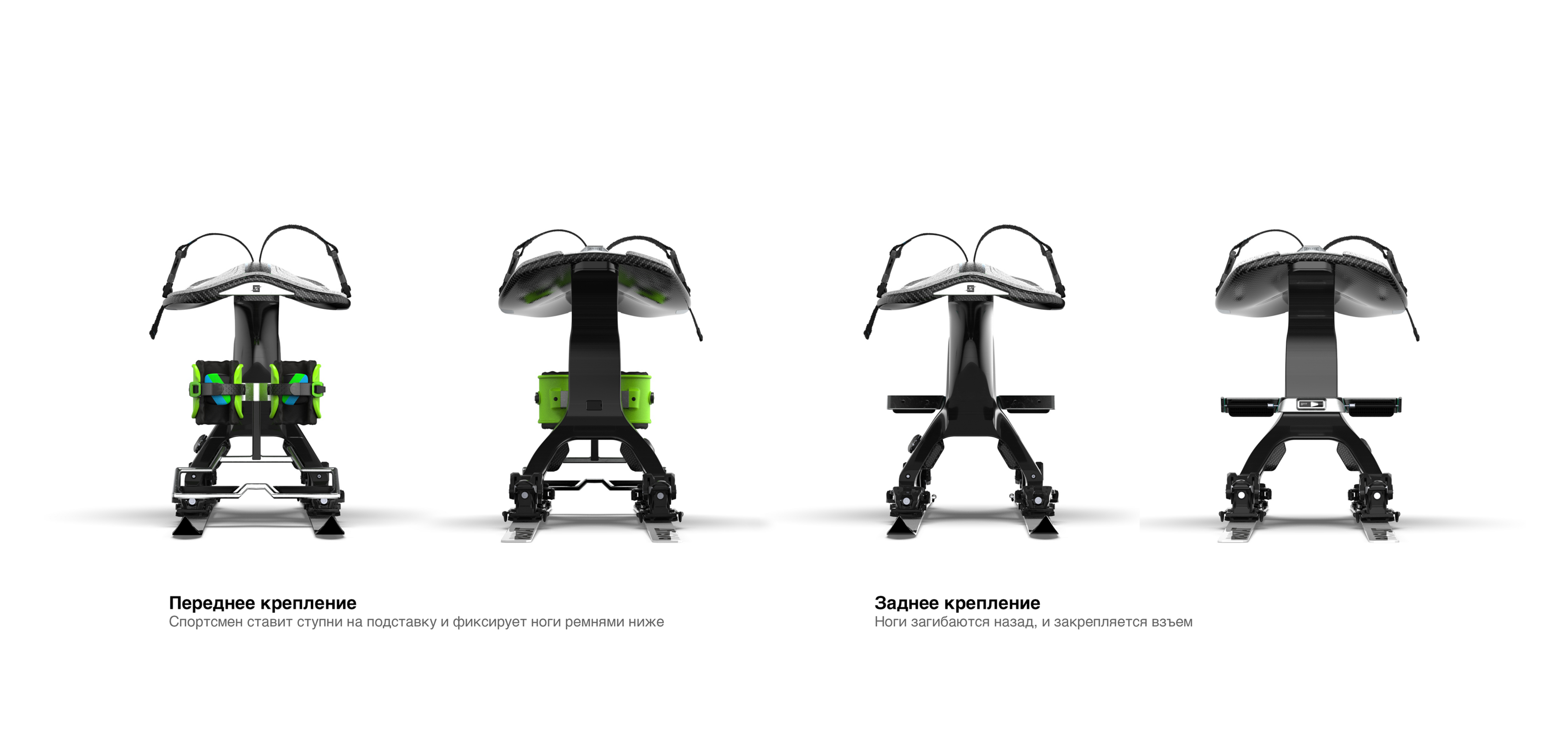

Для спортсменов, медицинские показания которых позволяют расположить ноги назад, предусмотрено крепление-скоба сзади. Такое крепление обеспечивает устойчивый центр тяжести и эффективное использованию силы лыжника.

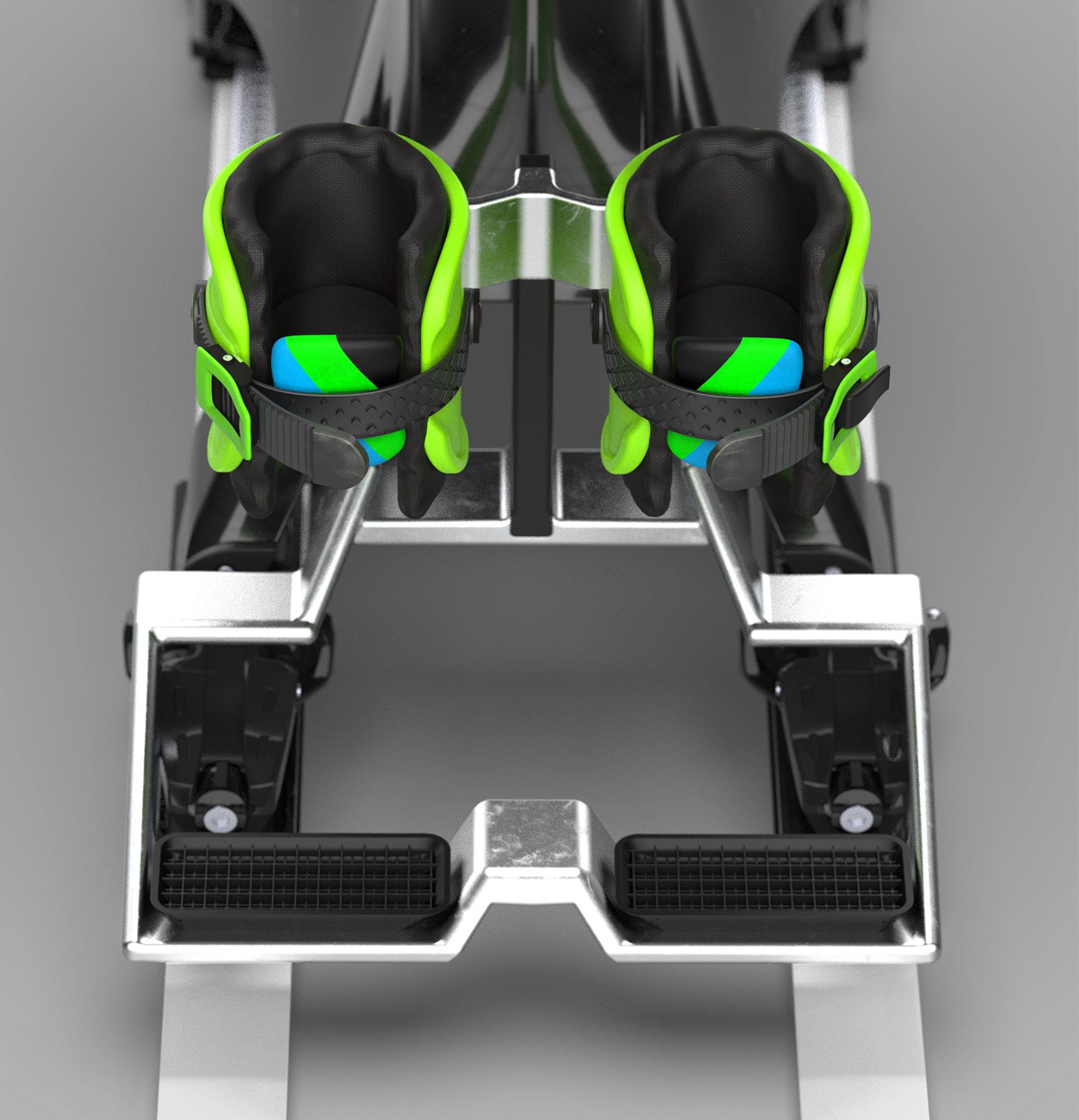

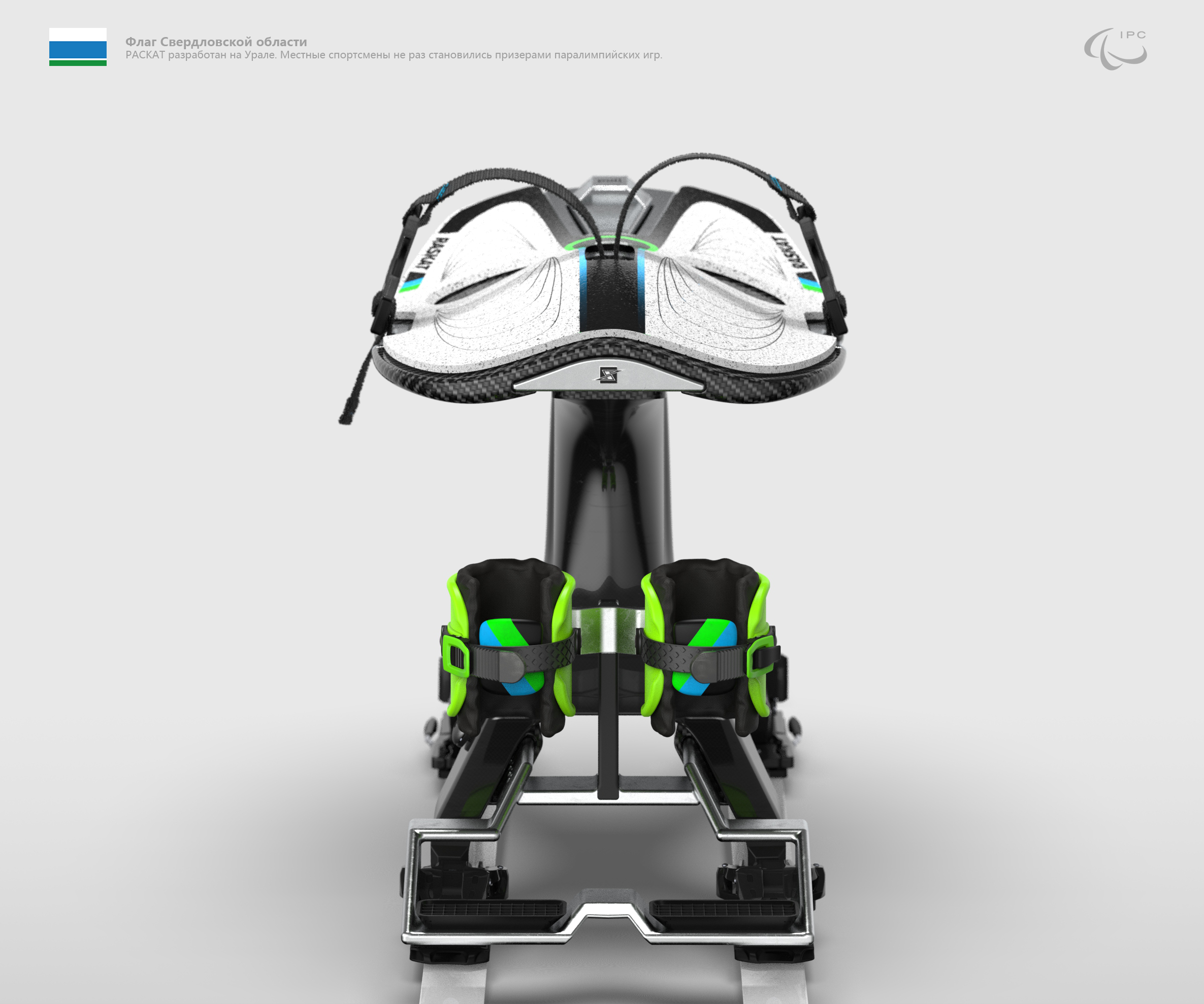

Для спортсменов, которые не могут поставить ноги назад, разработано крепление-подставка спереди. Оно может выдвигаться на необходимое для конкретного пользователя расстояние.

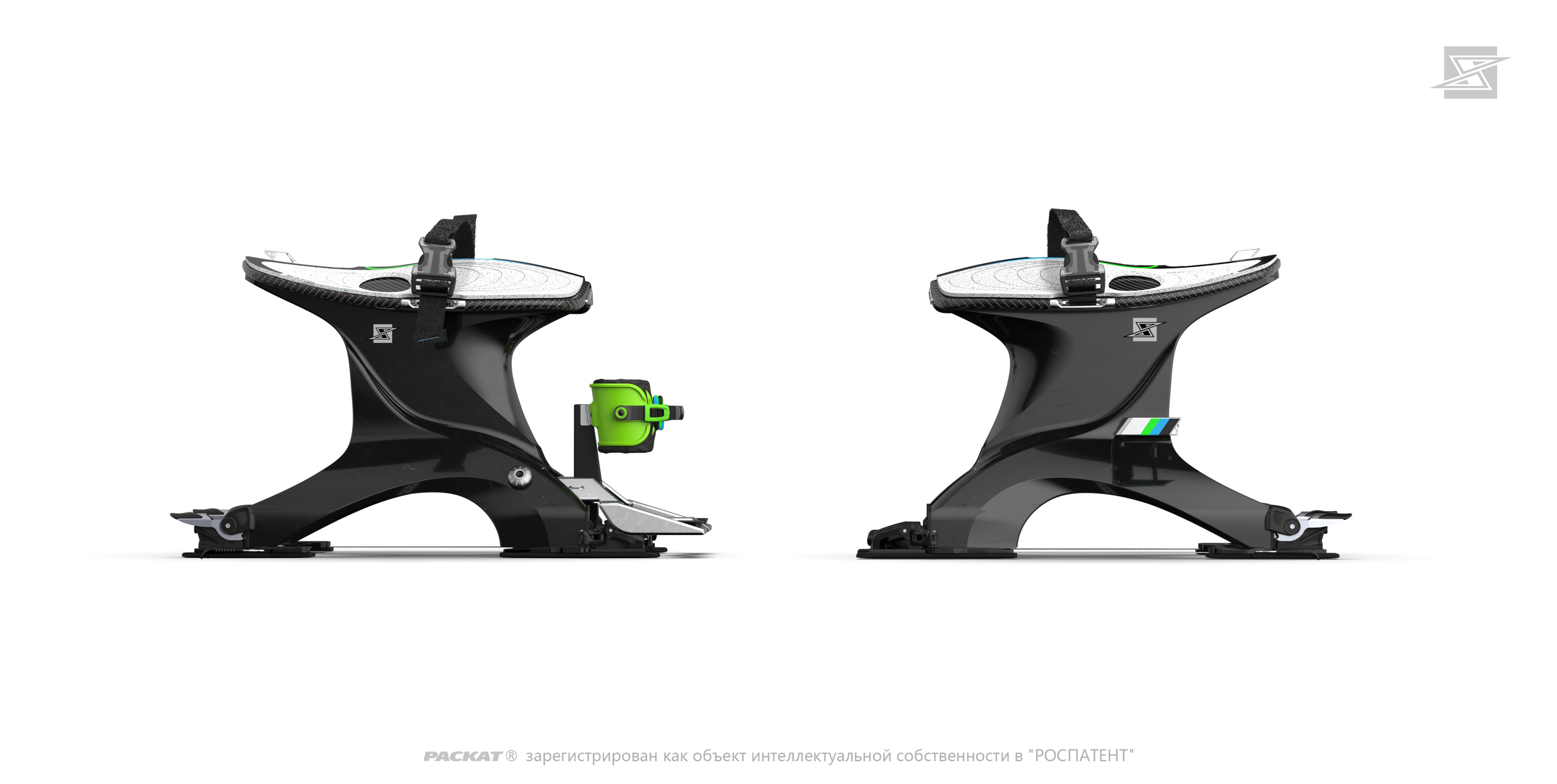

Оба крепления съемные. Конфигурация без креплений подходит спортсменам с ампутацией ног.

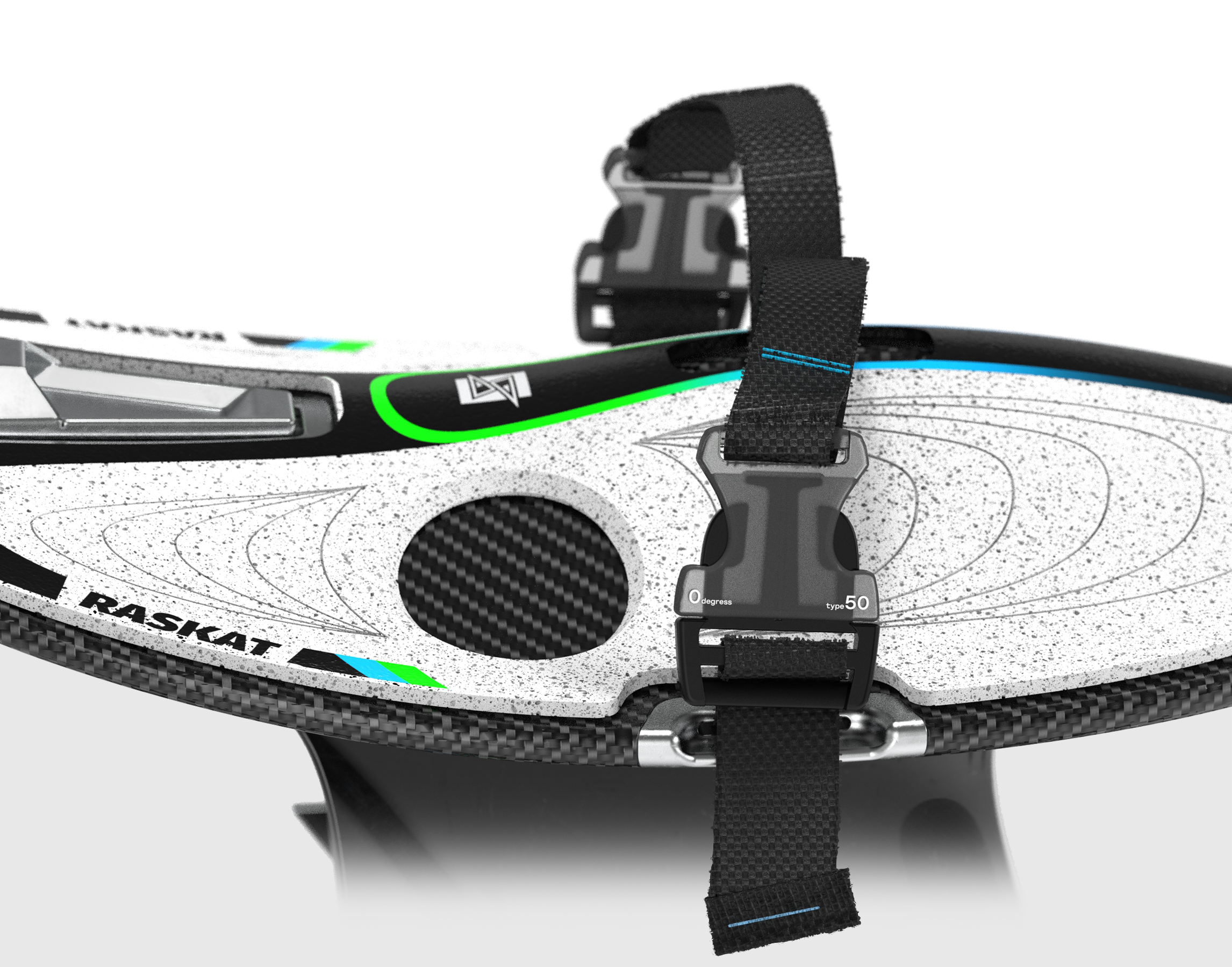

Есть возможность выбрать сидения разных размеров и с разным углом наклона вперёд. Они также легко снимаются.

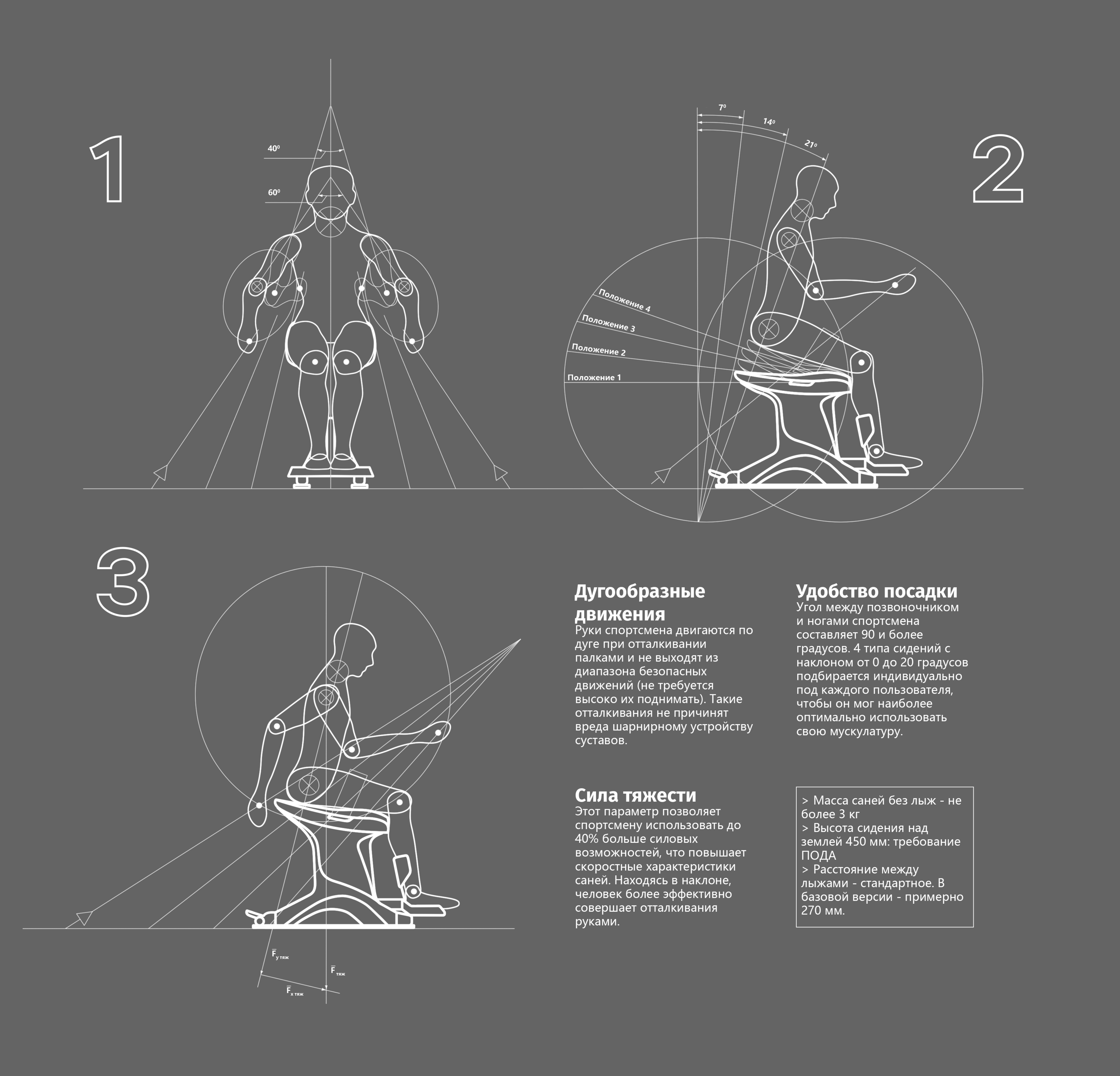

ЭРГОНОМИКА
В строении адаптивных саней учтены биомеханика спортсмена, стандарты паралимпийского комитета ПОДА, требования Международной федерации лыжного спорта FIS, психофизиологические требования и, конечно, безопасность использования.
МАТЕРИАЛЫ И ЦВЕТ
Сани представлены в двух цветах:

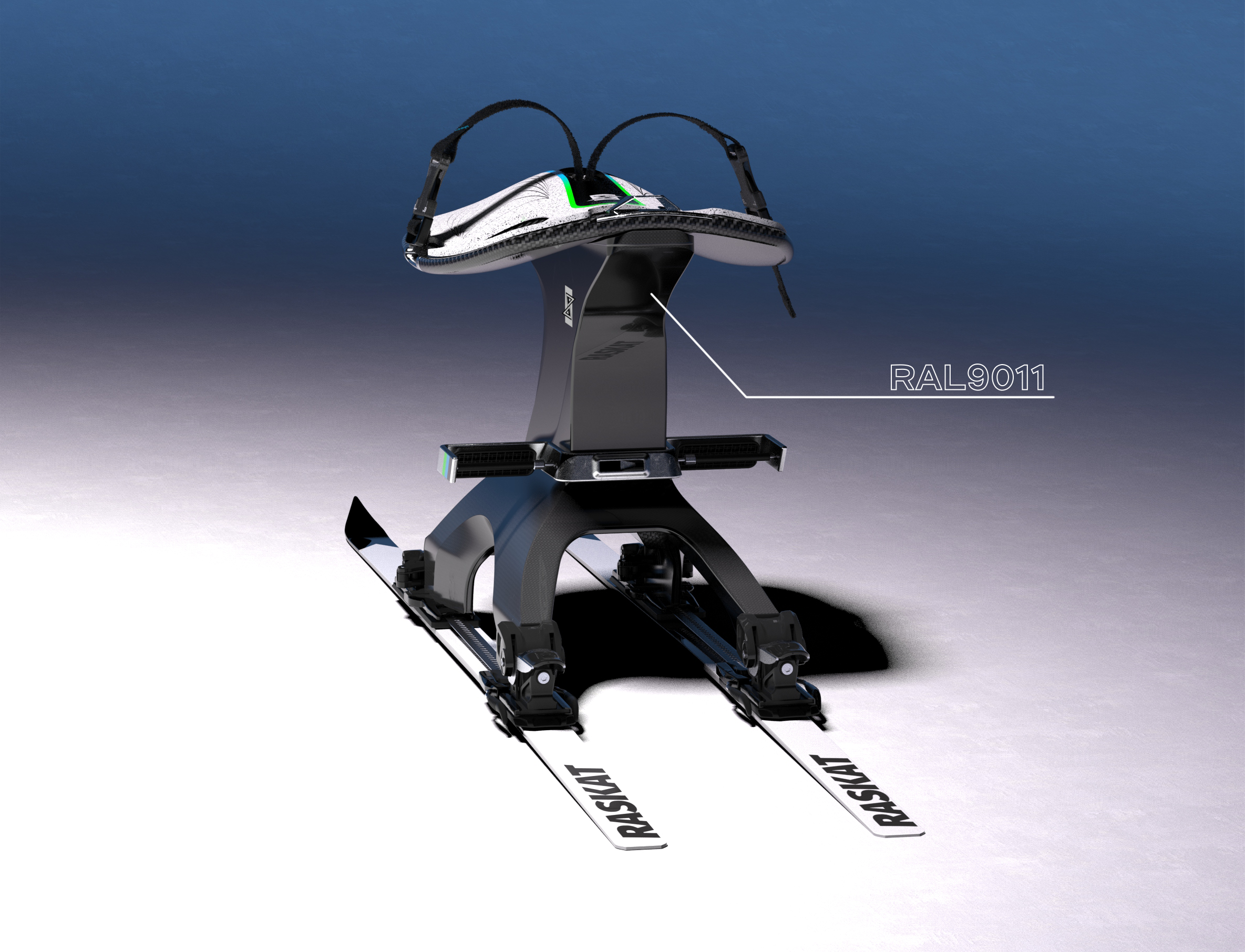

> RAL 9011 графитно-черный - карбон без напыления

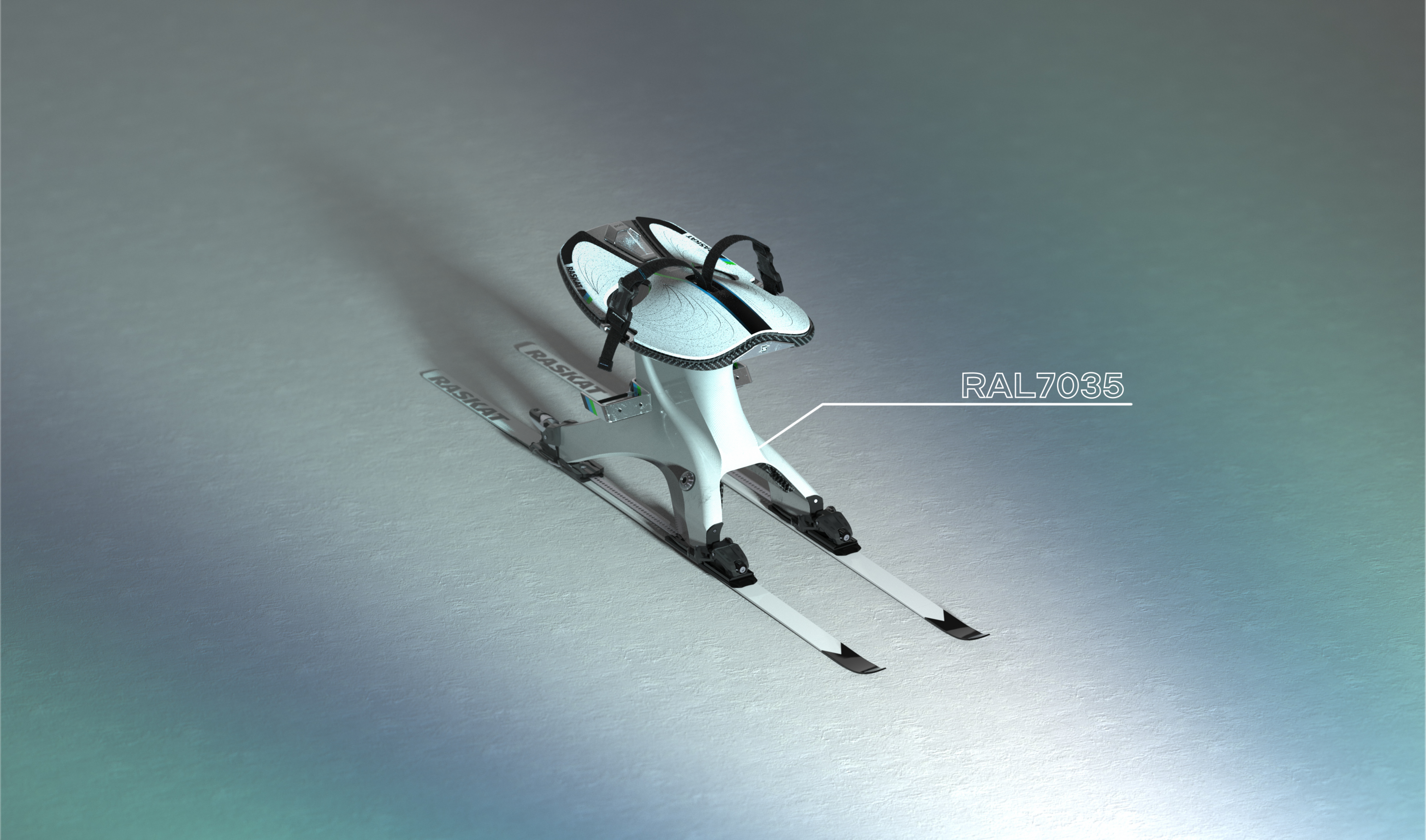

> RAL 7035 светло-серый - покрашенный карбон.
В качестве основных материалов выбраны алюминий, карбон, пористая резина и пластик. Алюминий использован для конструктивного скелета: ножек, платформ основания, кожуха сидения. Из пористой резины изготовлено сидение, обеспечивающее мягкость и сцепление с лыжным костюмом. Пластик использован для креплений и мелких деталей. Карбон имеет высокую прочность и малый вес, поэтому идеально подходит для материала основания.
Серая расцветка ●●●
Черная расцветка ●●●

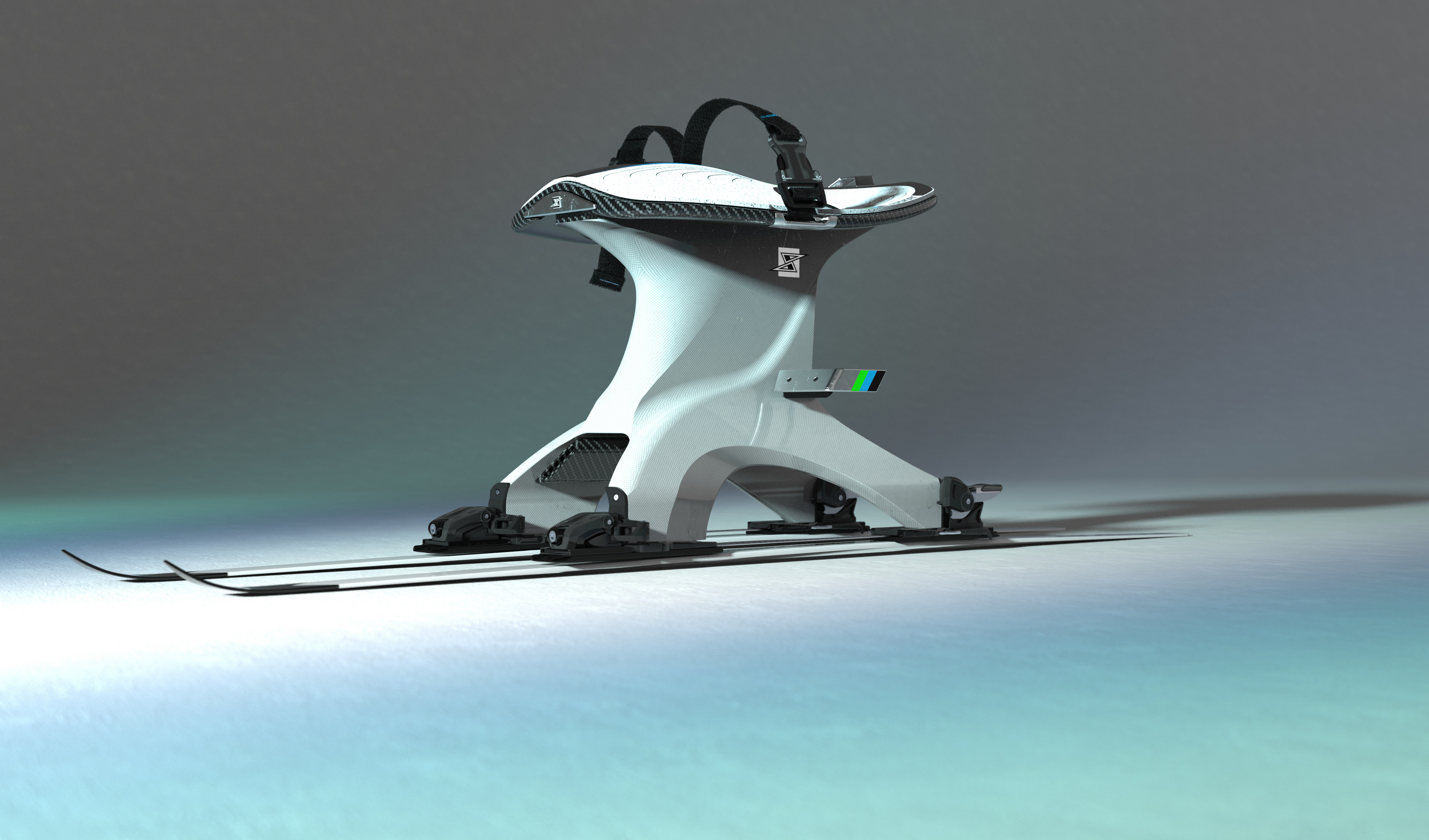

ВНЕШНИЙ ВИД

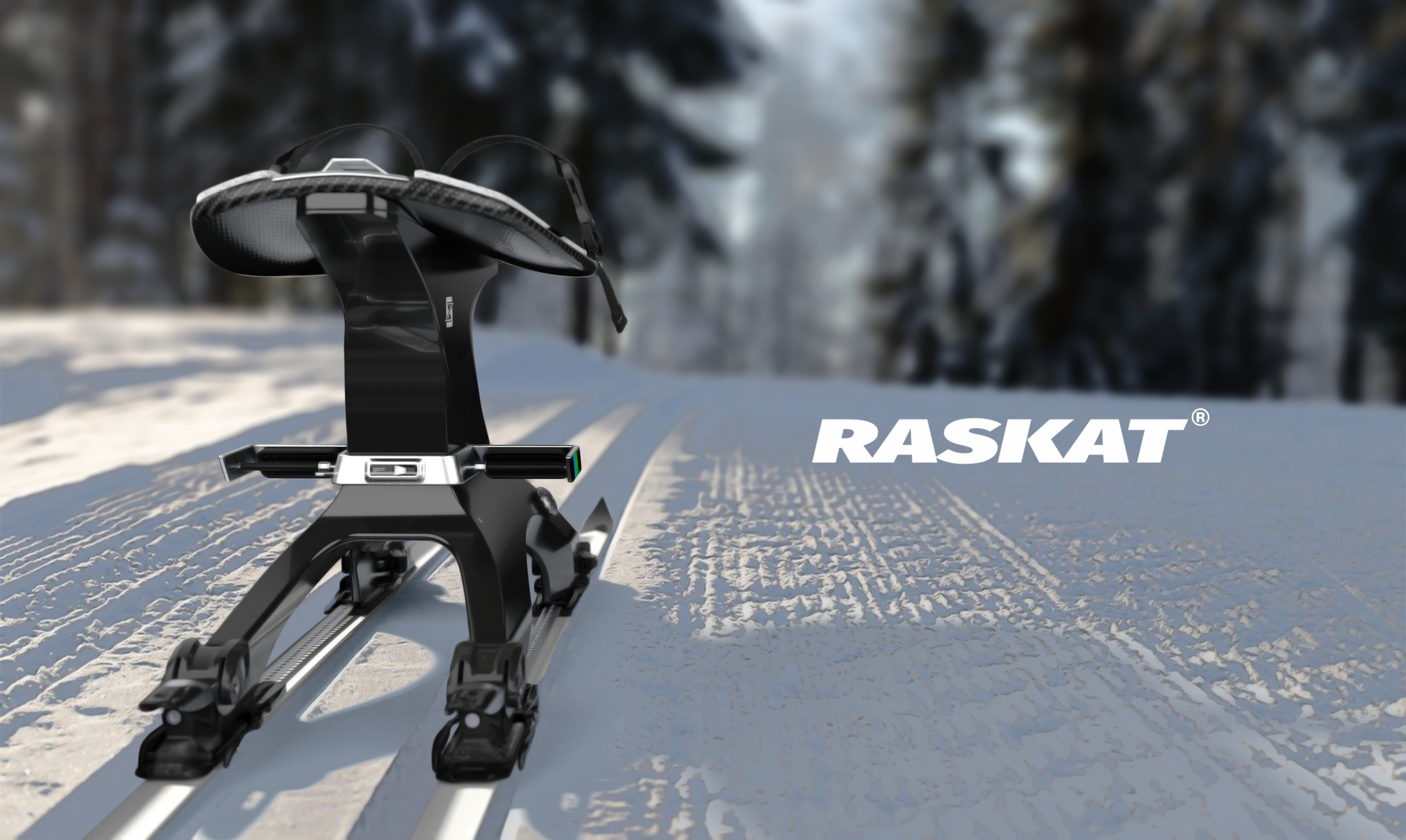

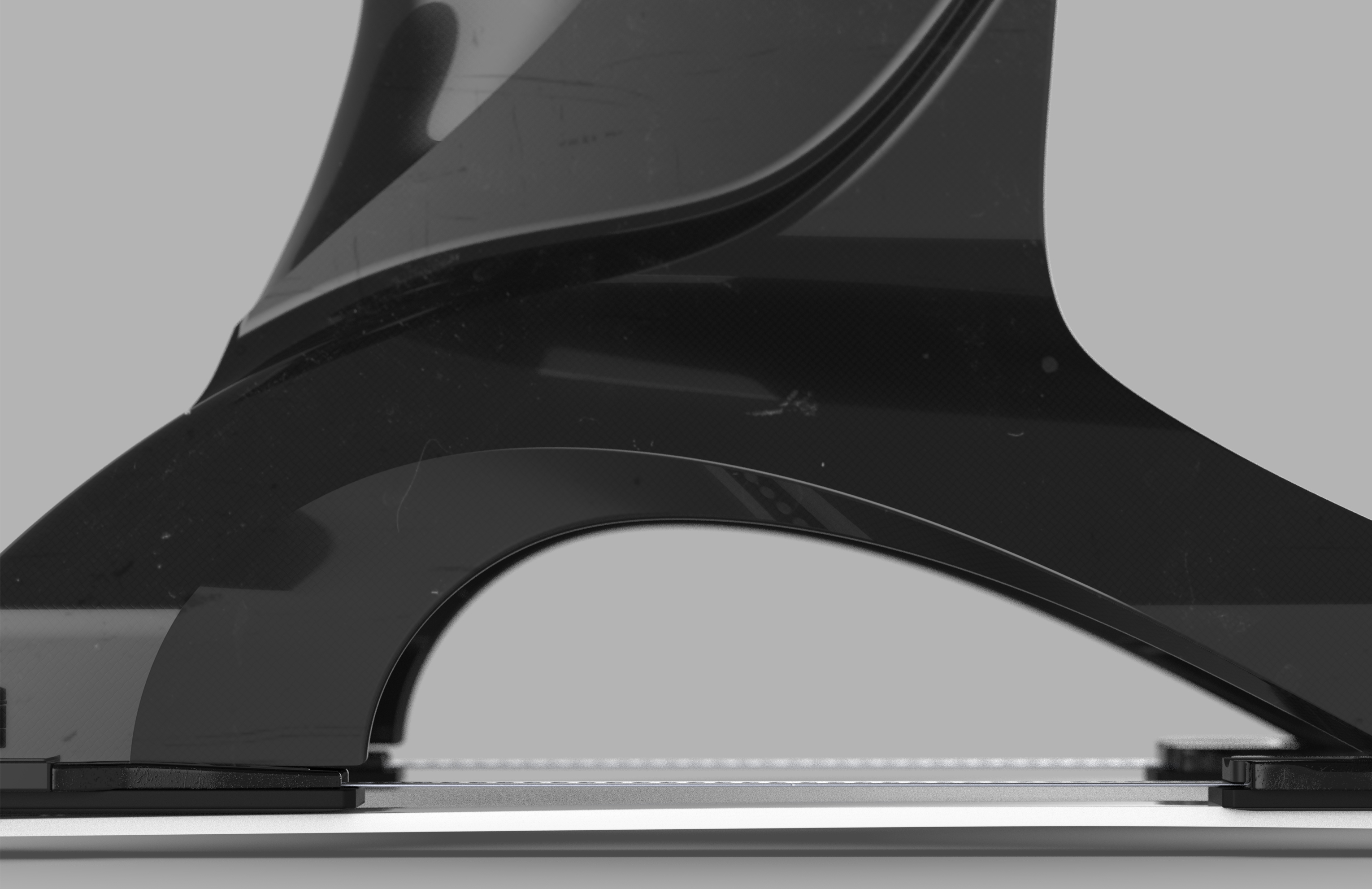

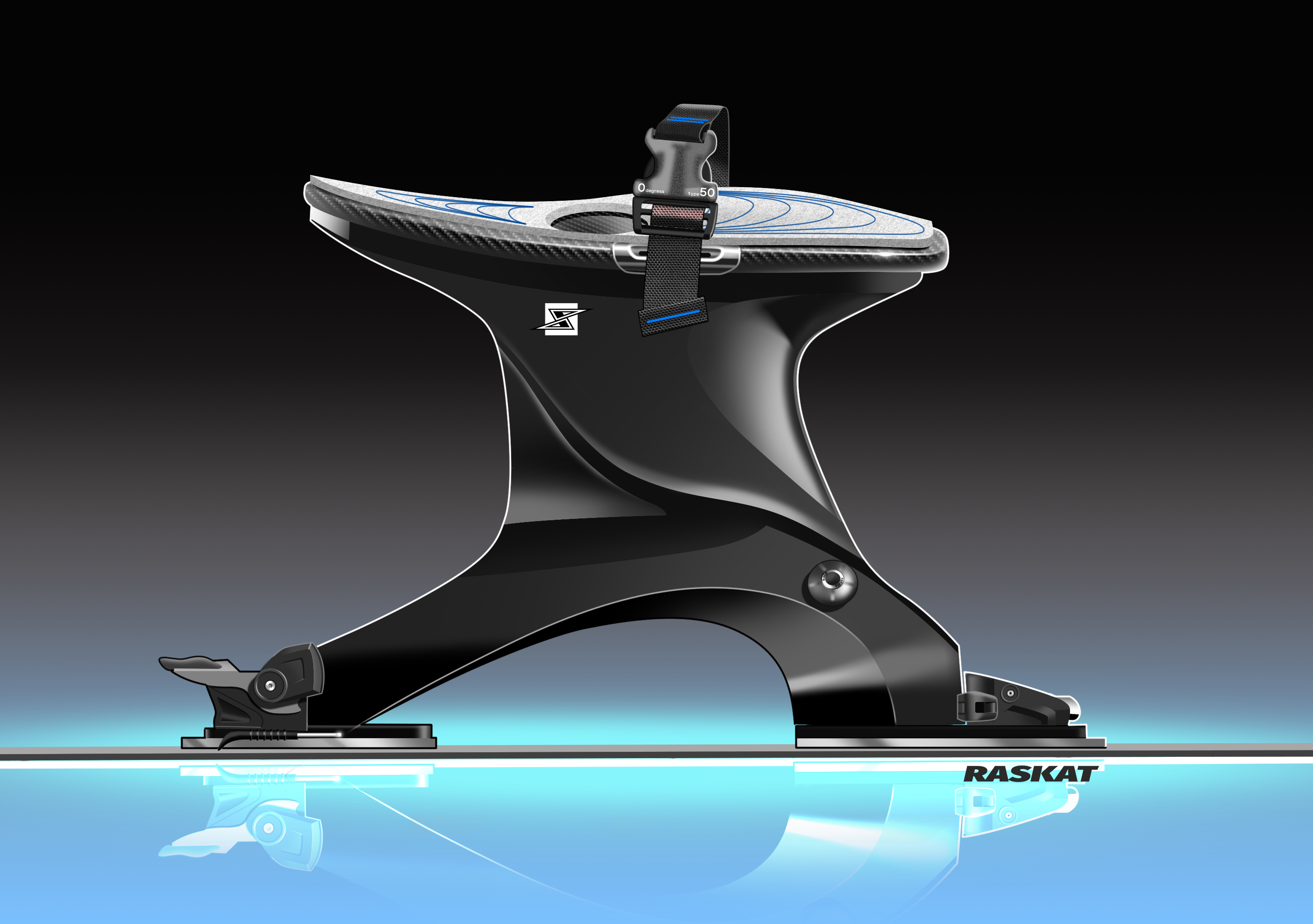

Специфика саней определяет его спортивный образ. Для придания динамичного характера форме использована асимметрия как средство композиции. Игра бликов и светотени на изгибах основания создаёт впечатление устремленности и движения, что подчеркивается навесом сидения.

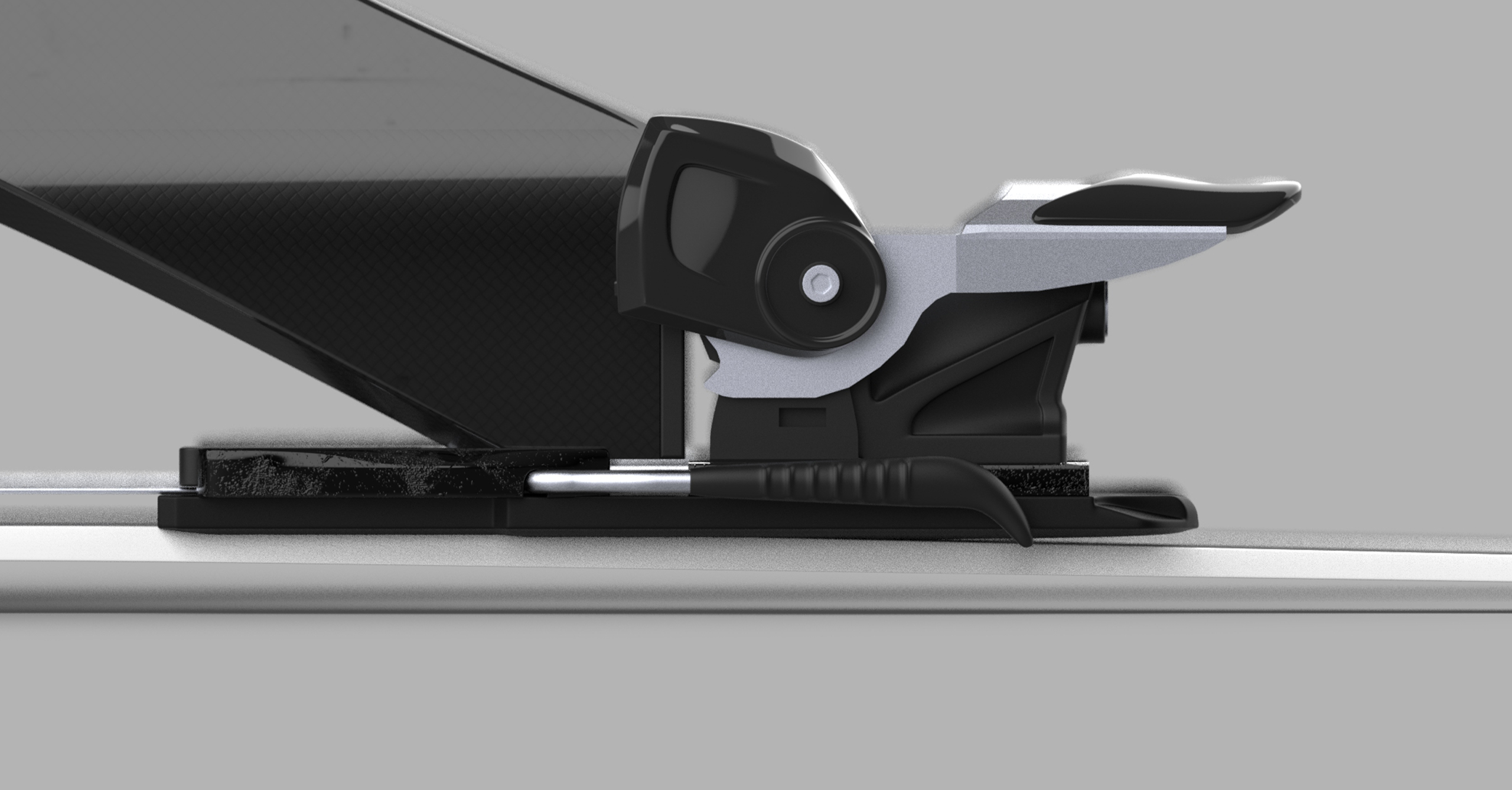

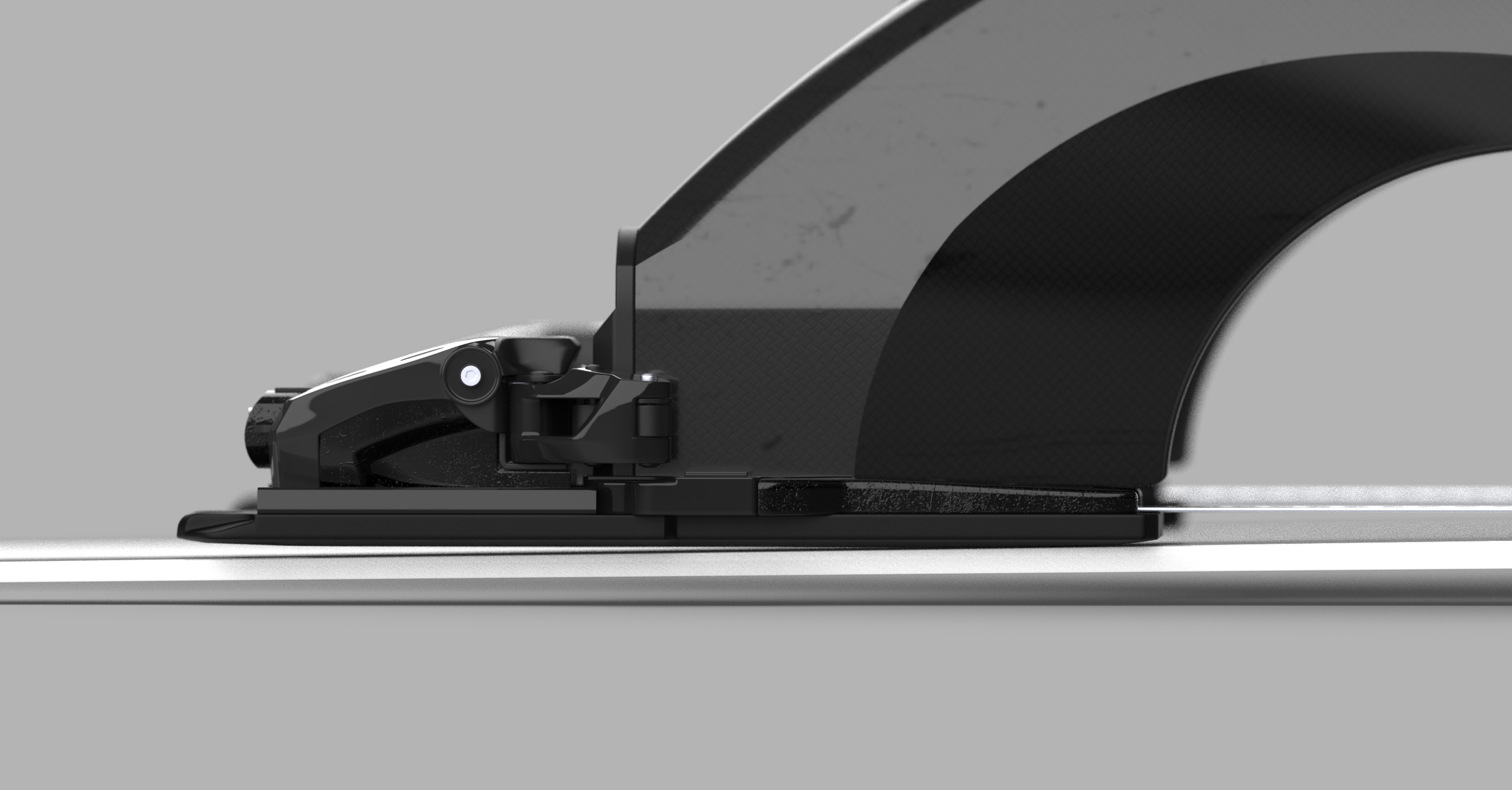

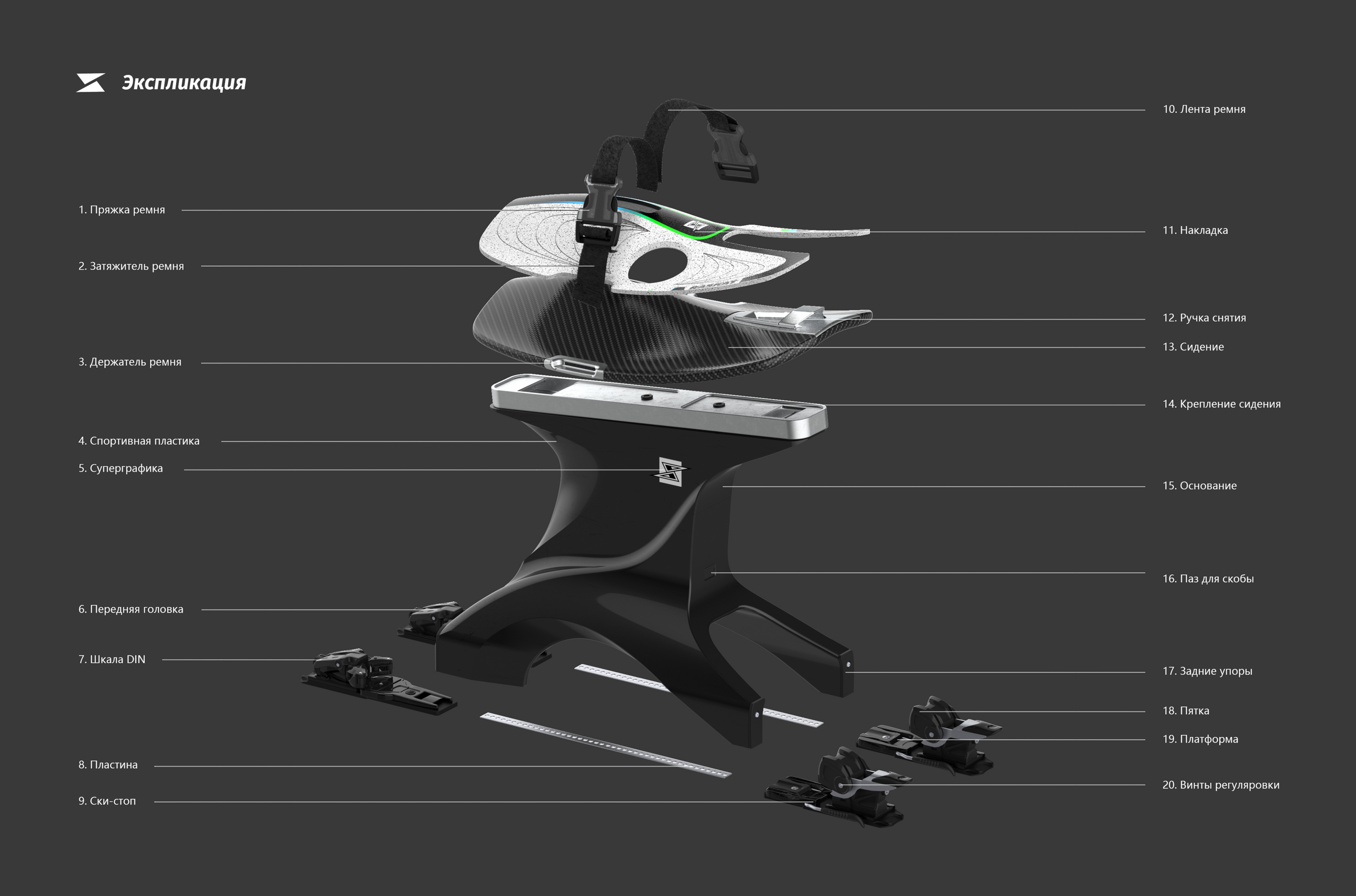

> Крепления

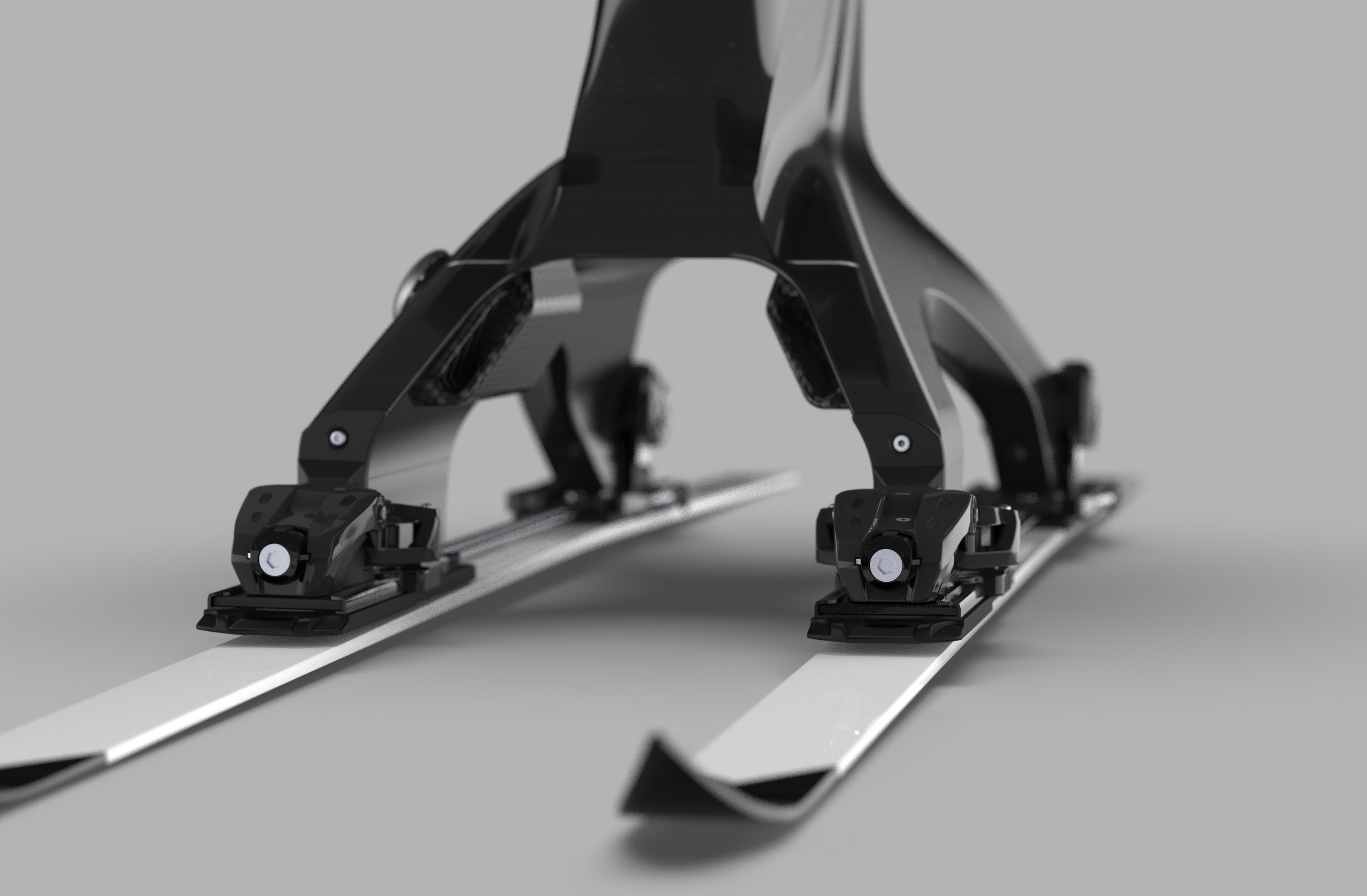

изделие фиксируется на лыжи при помощи одной из существующих стандартных систем: NNN, Prolink, Turmanic. Крепление удлинено по сравнению с обычным креплением лыжного ботинка, но не модифицировано до новой конструкции.
> Заднее крепление - скоба
зацепляется за петлю внутри отверстия в основании, а снимается потягиванием зажима. Ступни закрепляется упором подошвы в одном из нескольких положений.

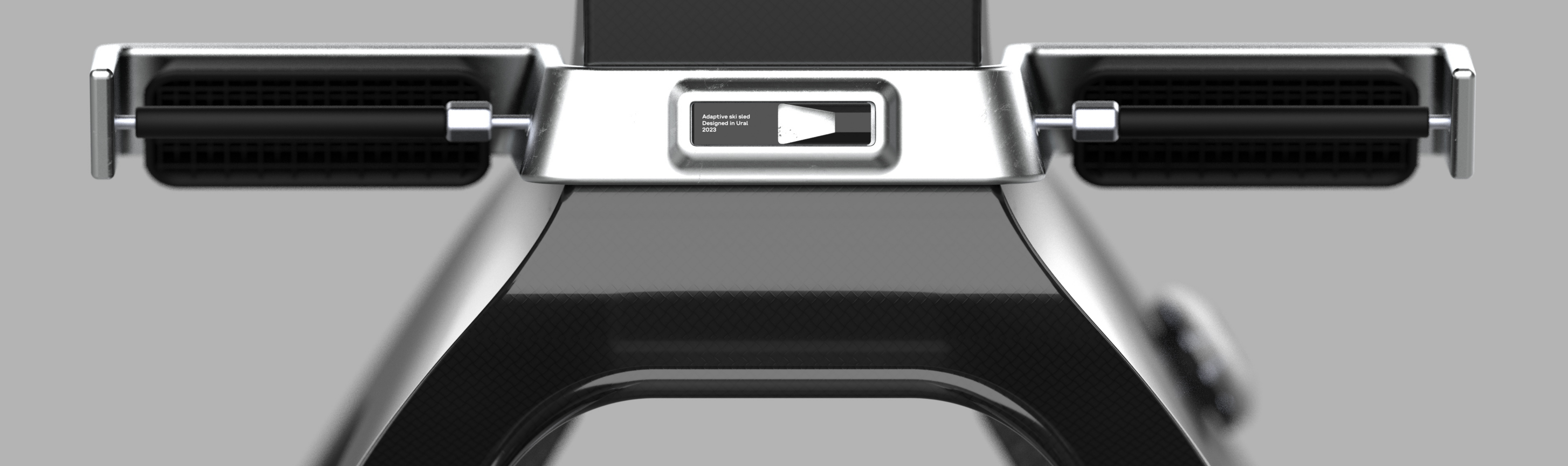

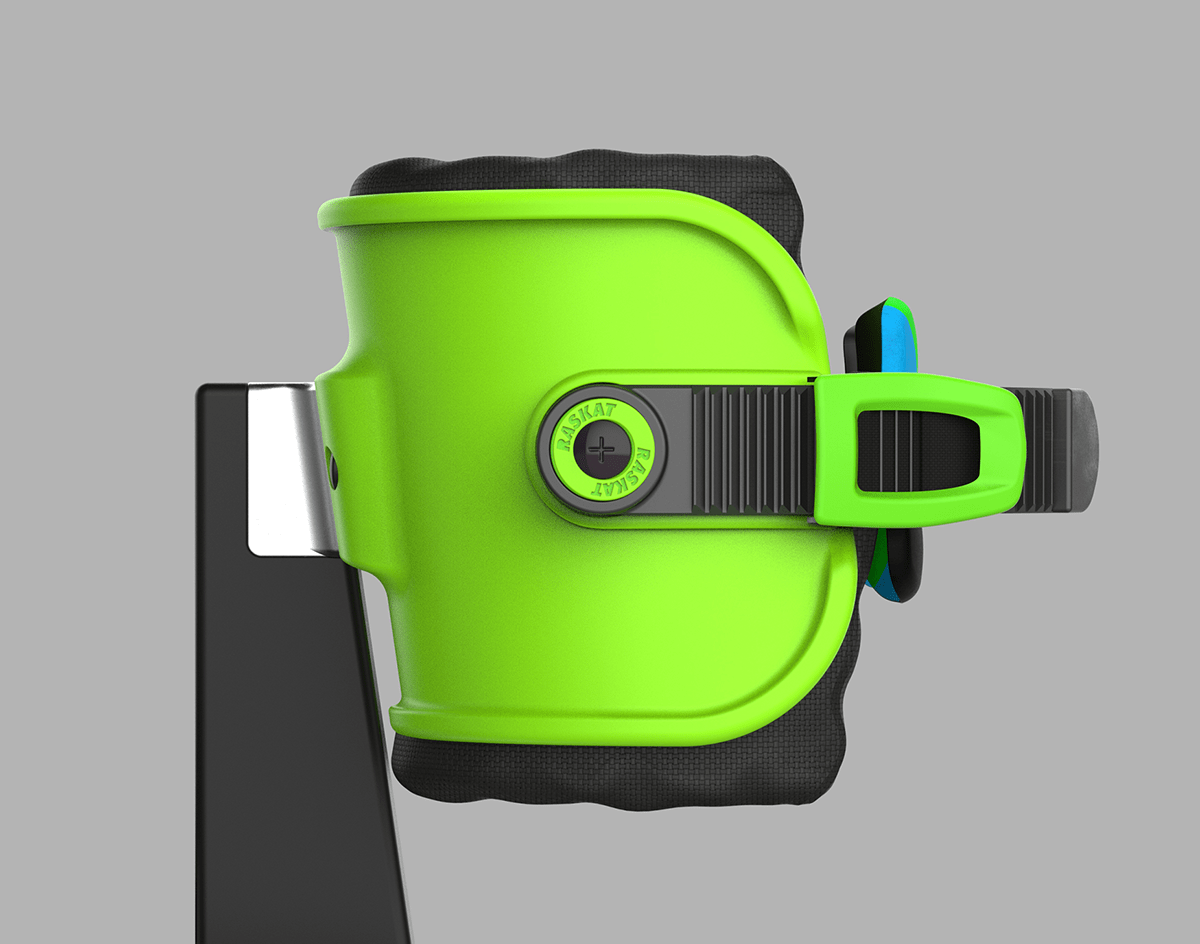

> Переднее крепление

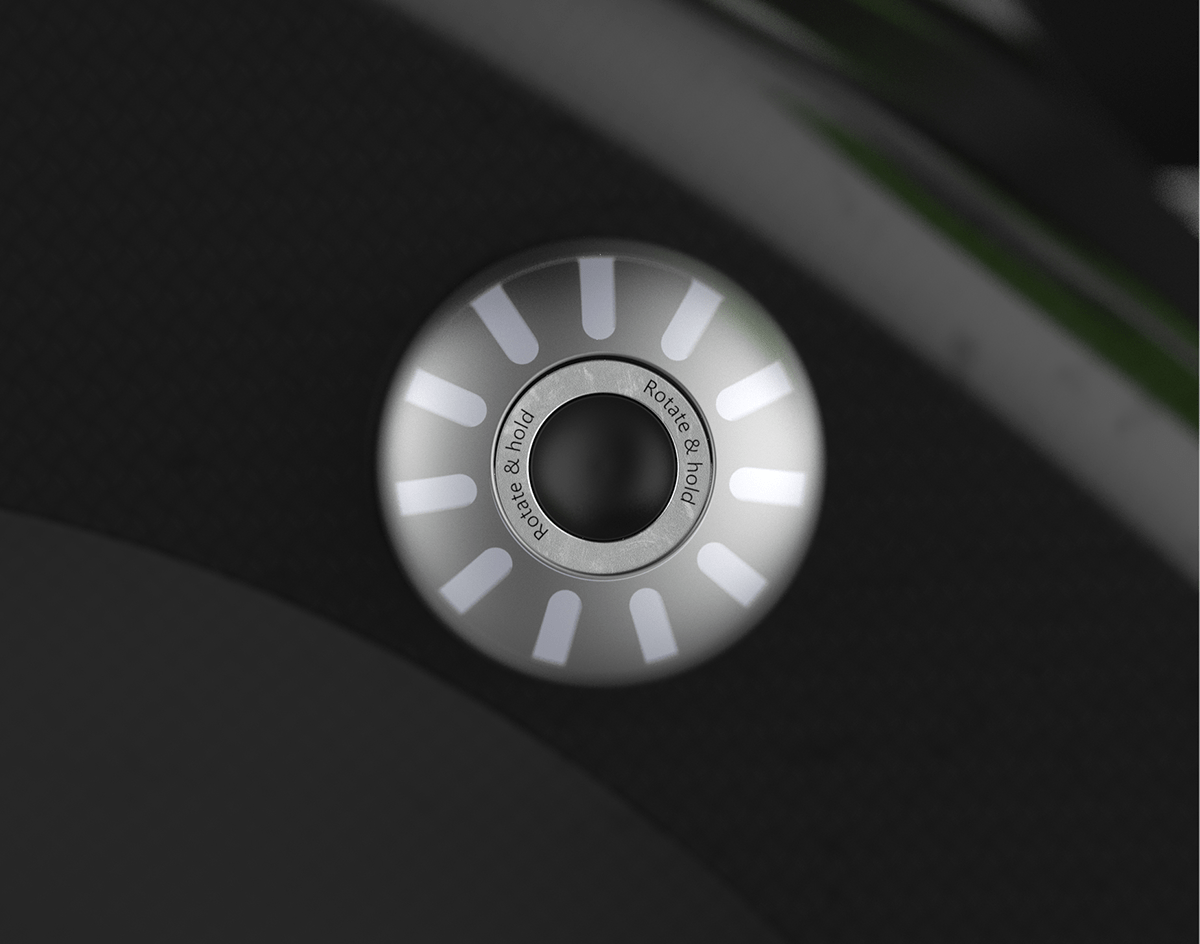

задвигается в пазы со внутренней стороны основания на необходимую для пользователя глубину и фиксируется поворотным зажимом.

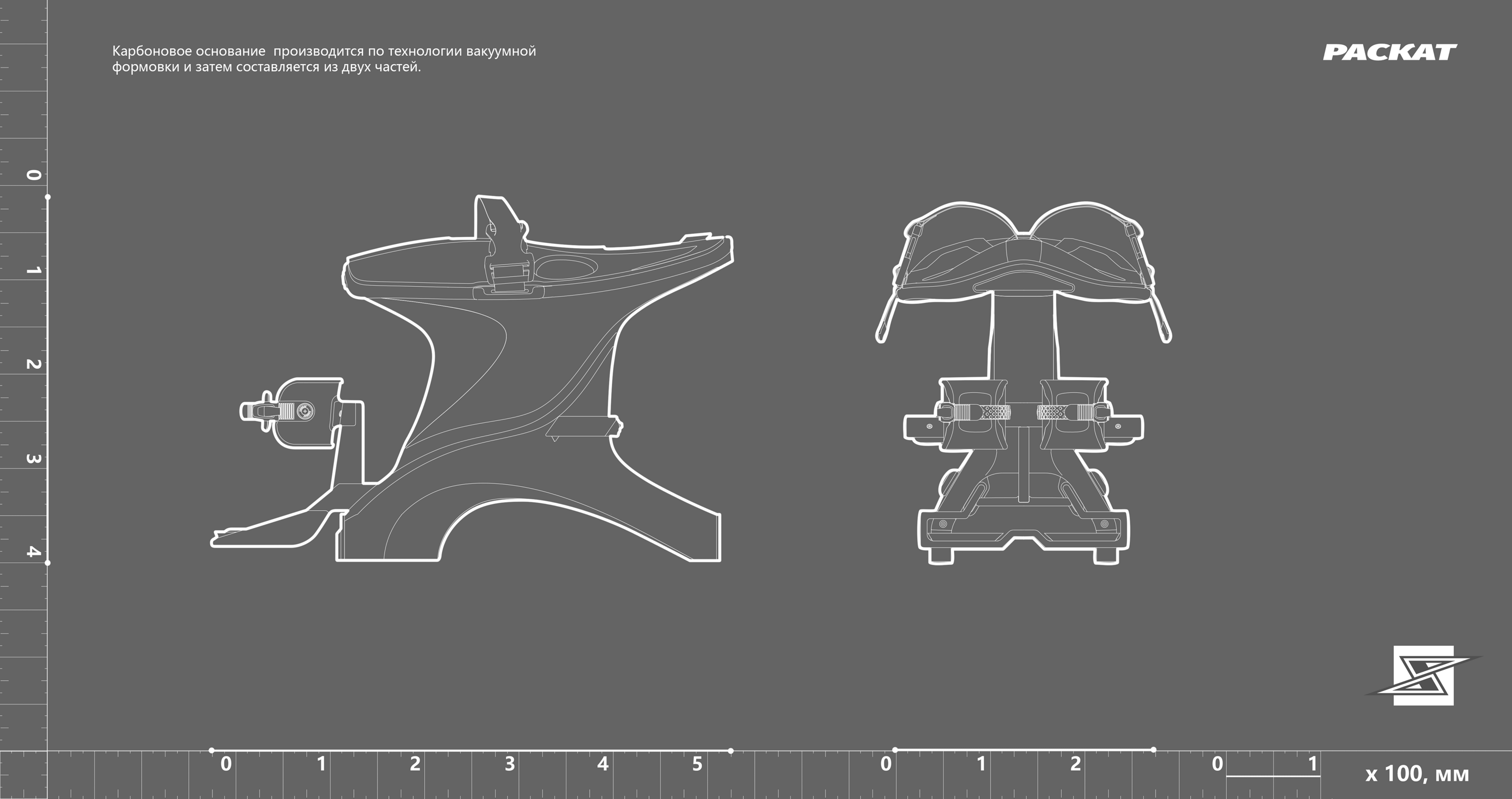

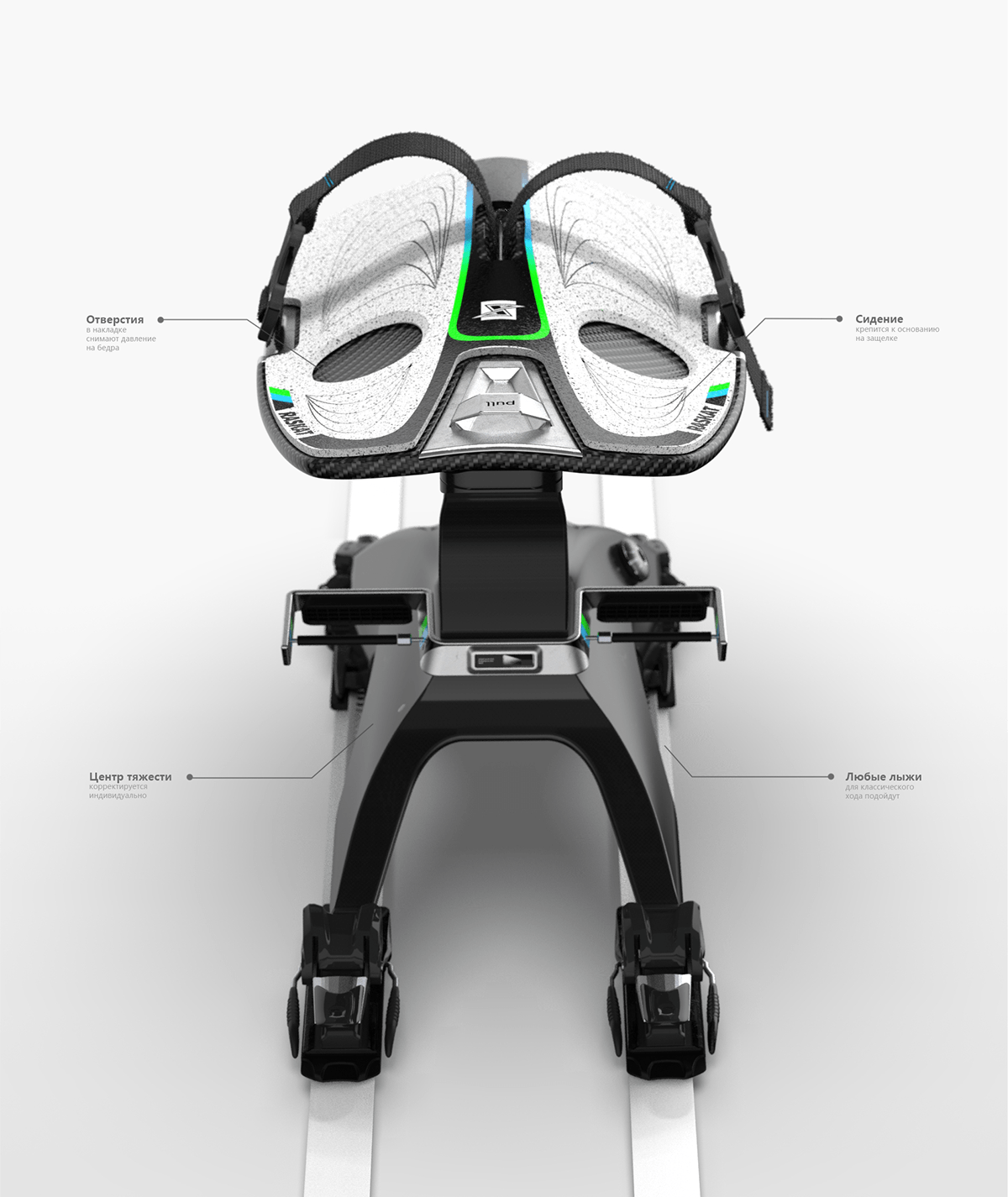

> Основание
служит центральным элементом сборки саней. Засчет съемных частей конструкция компактна и мобильна при перевозке.

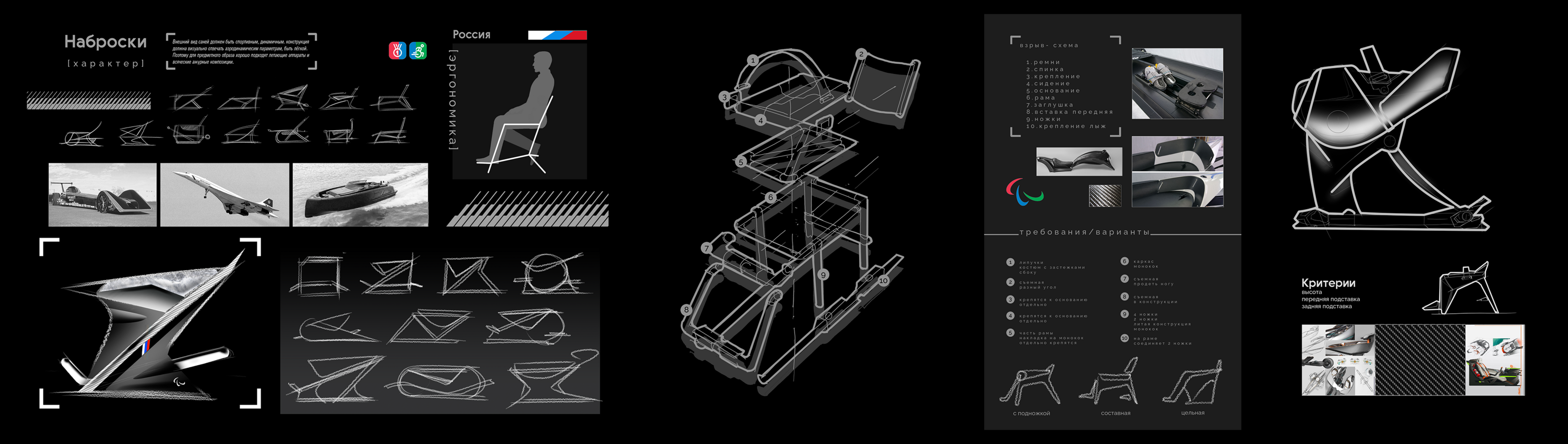

ПРОЦЕСС ПРОЕКТИРОВАНИЯ

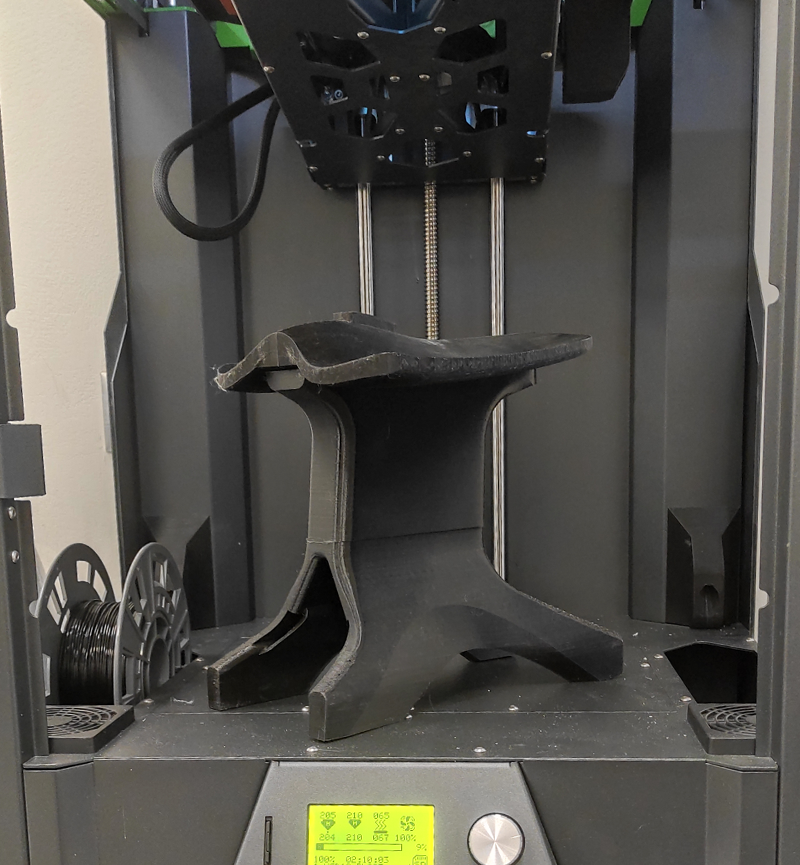

Анализ проблем существующих аналогов определил направление разработки. На этапе эскизирования были отобраны несколько наиболее оптимальных вариантов формообразования. Создание прототипа на их основе позволило учесть все недоработки и создать финальную версию РАСКАТ.
СПАСИБО!
Команда
Миша Камаев, Евгений Батурин
