Рабочее место оператора АСУ ТП «Силарон»
Модульный пульт для операторов SCADA: дуб вместо пластика, регулировка без инструмента, световой логотип-индикатор.
Основная часть
T1 — один из крупнейших российских IT-холдингов — поставил задачу разработать рабочее место для операторов своей системы управления «Силарон». Требования вышли за рамки обычного ТЗ на мебель: пульт должен был стать узнаваемым элементом бренда и одновременно решать реальные проблемы длинных смен. Два ключевых требования определили весь дизайн. Оператор должен держать в поле зрения весь процесс без лишних движений. И место должно быть модульным — конфигурация диспетчерского зала меняется под задачи.
Материалы
Несущая конструкция — профиль 100×100×10 мм, сталь или алюминий в матовом чёрном. Крепёж из нержавеющей стали. Это стандарт для промышленной мебели: прочно, ремонтопригодно, не ржавеет. Столешница — доска из дуба или ясеня, механическая обработка и специальный лак. Нетипичное решение для операторского пульта, но обоснованное: дерево тёплое на ощупь в отличие от металла и пластика, не накапливает статику и визуально разгружает тяжёлую техническую среду. На двенадцатичасовой смене это заметно.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ

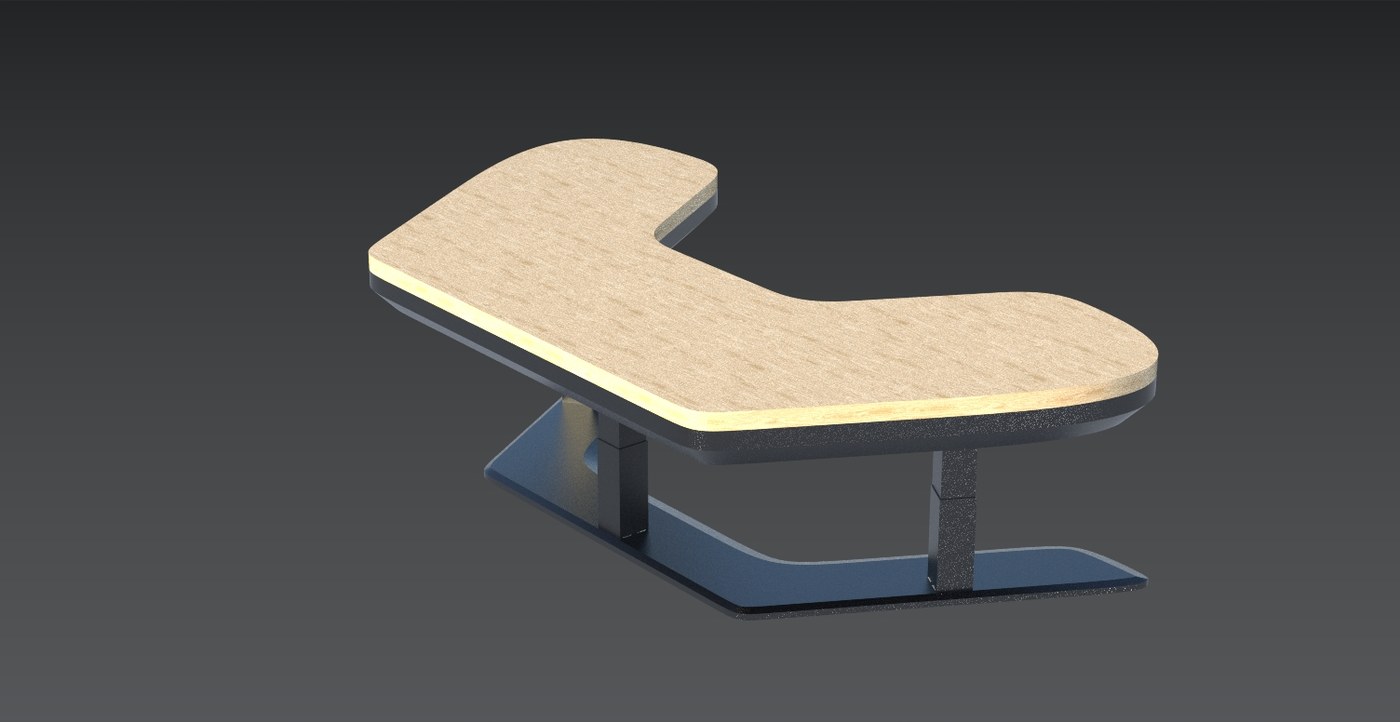

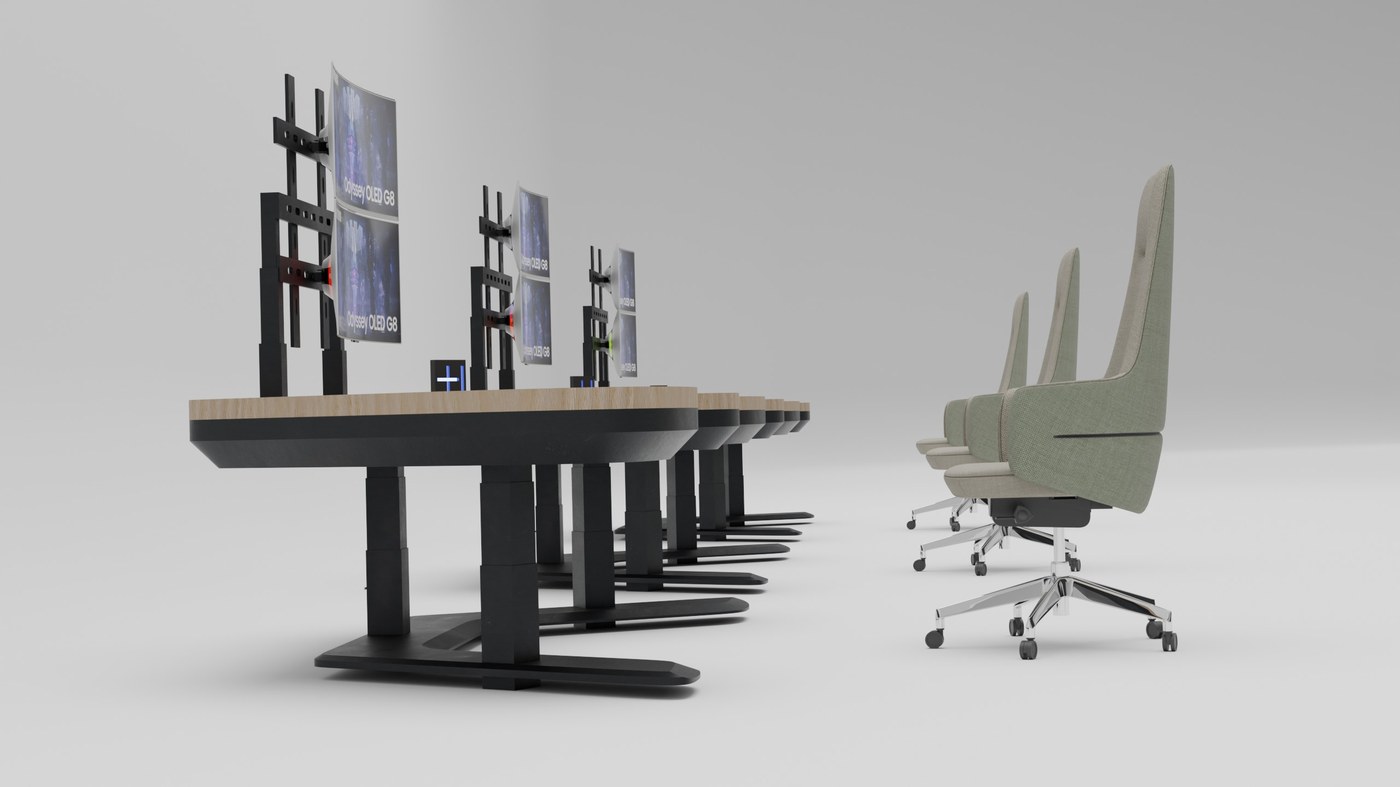

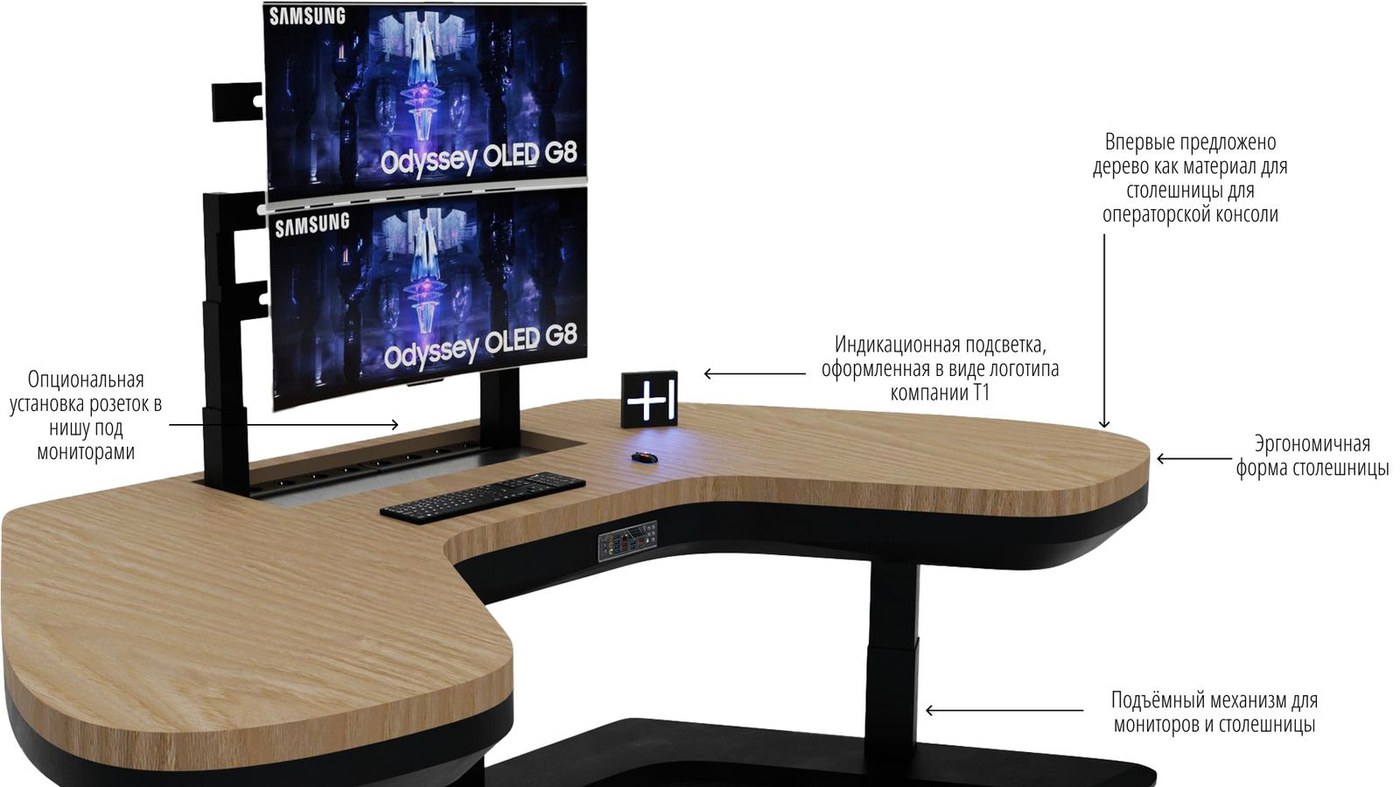

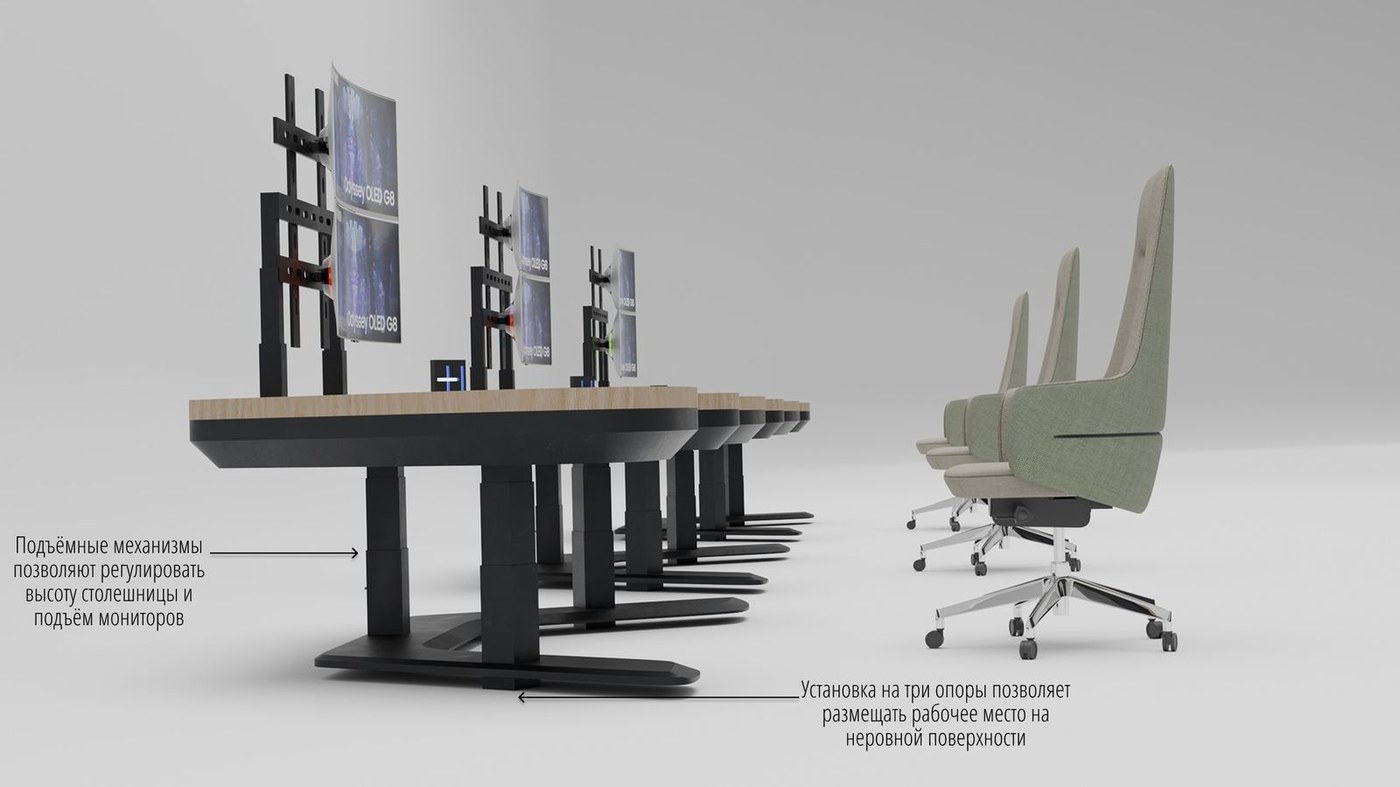

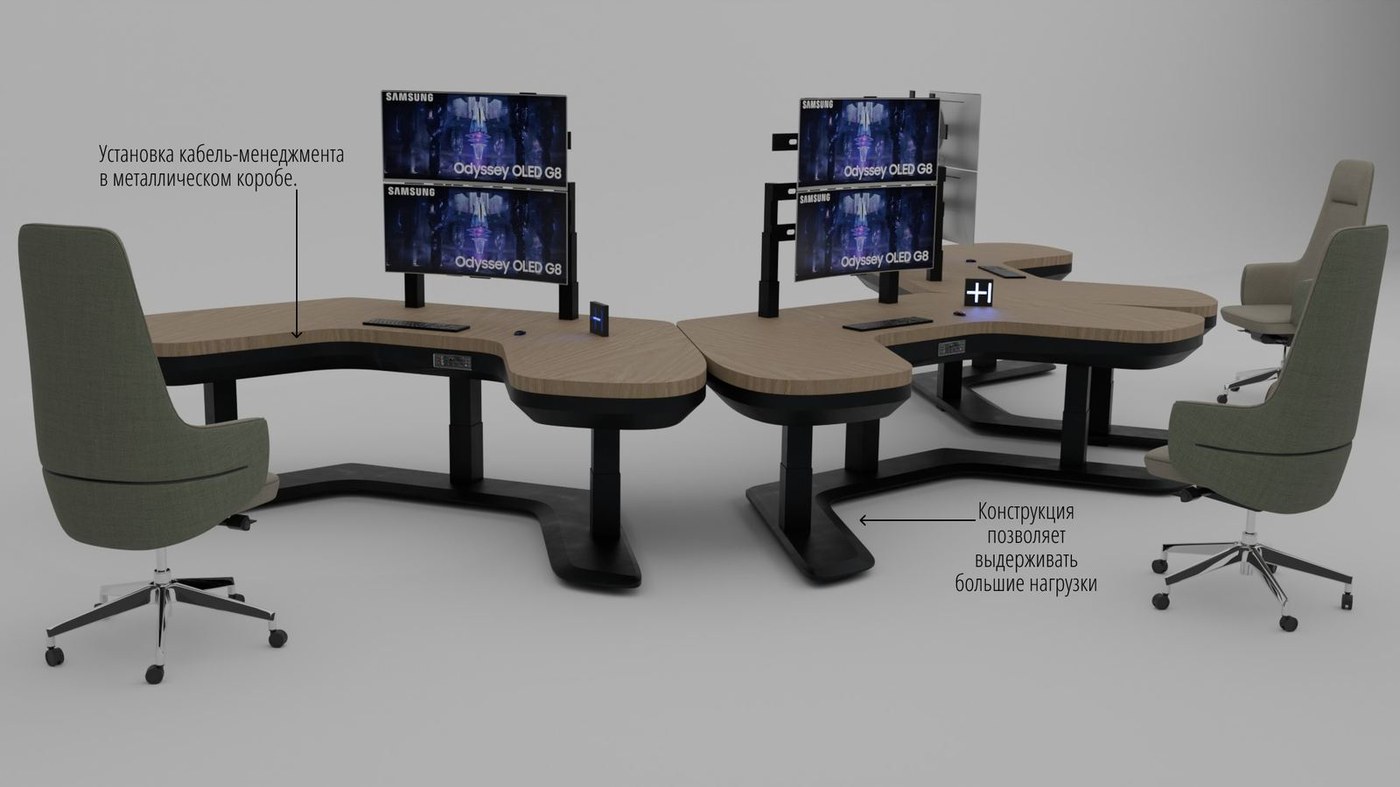

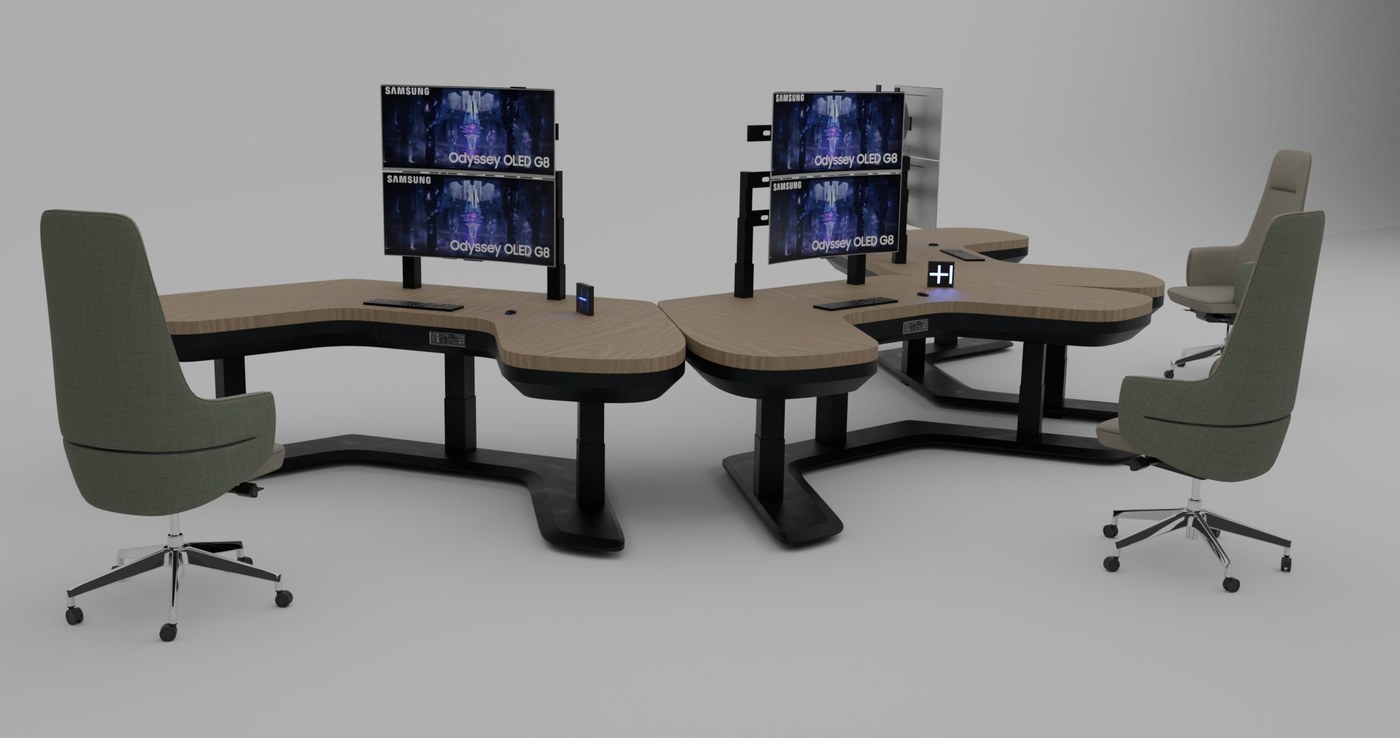

Регулировка высоты. Столешница и кронштейн монитора получили независимые механизмы. Настройка под себя за секунды, без ключей. Дополнительно предусмотрены кронштейны под один или несколько мониторов и выносной кронштейн клавиатуры. Модульность. Одиночный модуль с С-образной столешницей объединяется в линейные ряды для многоместного зала. Каждый самодостаточен, ставится независимо. Количество мест и их расположение меняются без специнструмента.
Фирменный элемент. Логотип T1 интегрирован не наклейкой, а световой панелью — индикатором состояния системы. Цвет и характер свечения сигнализируют о статусе подключённой SCADA. Бренд присутствует функционально, а не декоративно.
ПРОЦЕСС

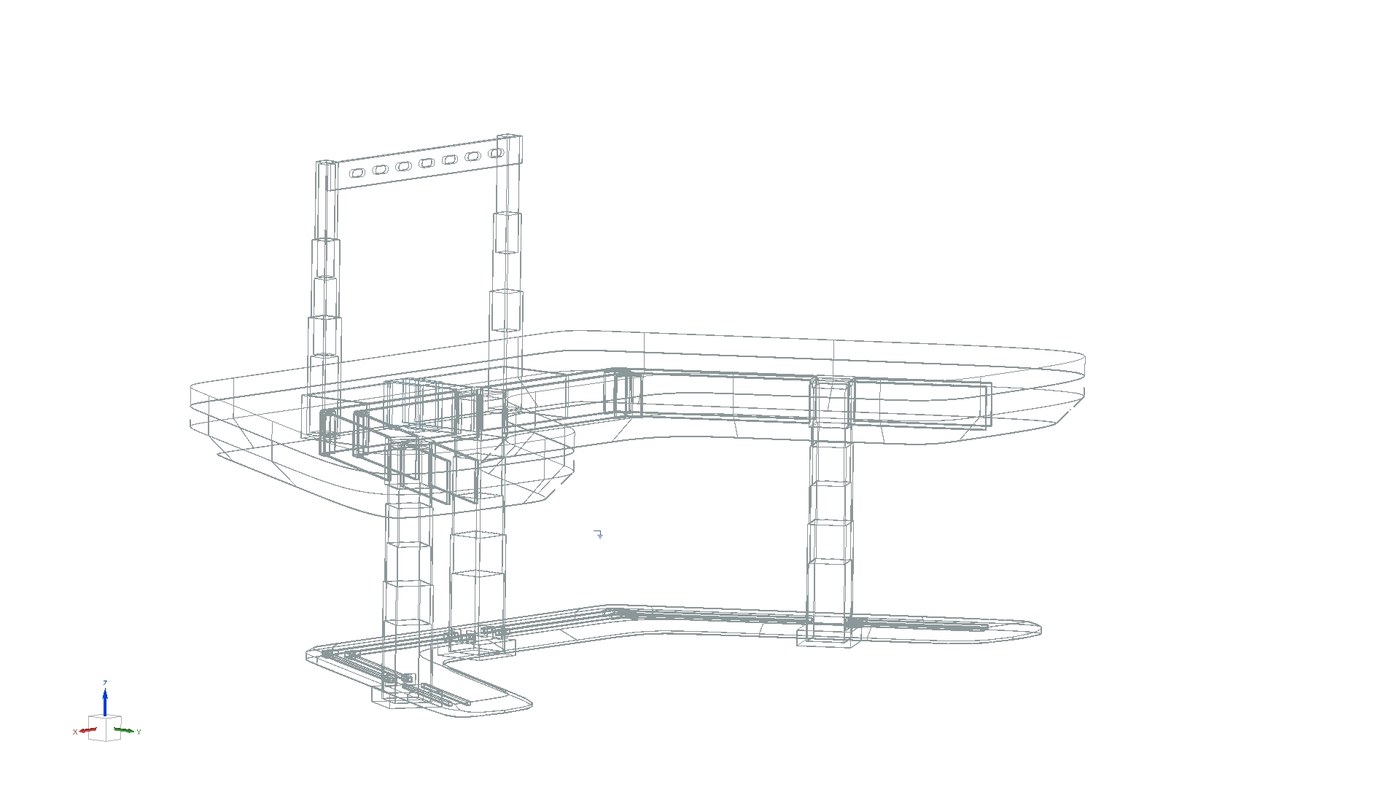

Вся 3D-модель выполнена в Siemens NX. Параметрическое моделирование позволило на раннем этапе поймать конфликты
геометрии — в частности в механизме регулировки высоты, где кинематика требовала уточнения до фиксации конструкции. Финальная визуализация — Keyshot, с настройкой материалов под реальное освещение диспетчерского помещения. Проект представлен на защите в рамках программы «Промышленный дизайн и инжиниринг» НИТУ МИСИС.
РЕЗУЛЬТАТ
Модульное рабочее место, которое решает системные проблемы рынка: адаптируется под разных операторов без инструмента, масштабируется в многоместный зал, несёт фирменный стиль через функциональный элемент, а не декор. Дуб и матовый чёрный металл дают баланс технологичности и человечности — в помещениях с длинными сменами это имеет измеримое значение.
