Перовскитный солнечный модуль – эргономика сборки и эстетика кристалла
Перовскит – класс кристаллических материалов с формулой ABX₃. В фотовольтаике это потенциальный переворот: элементы можно наносить из раствора при низкой температуре – печать вместо выращивания кристаллов. КПД лабораторных ячеек уже превысил 25% – это уровень лучших кремниевых панелей.
Проблема в том, что лабораторный прототип и коммерческий продукт – разные вещи. Прототип выглядит как прототип: работает, но не продаёт. Задача проекта – превратить лабораторный образец в объект, который можно показать инвестору, выставить на выставке и передать монтажнику без инструкции.

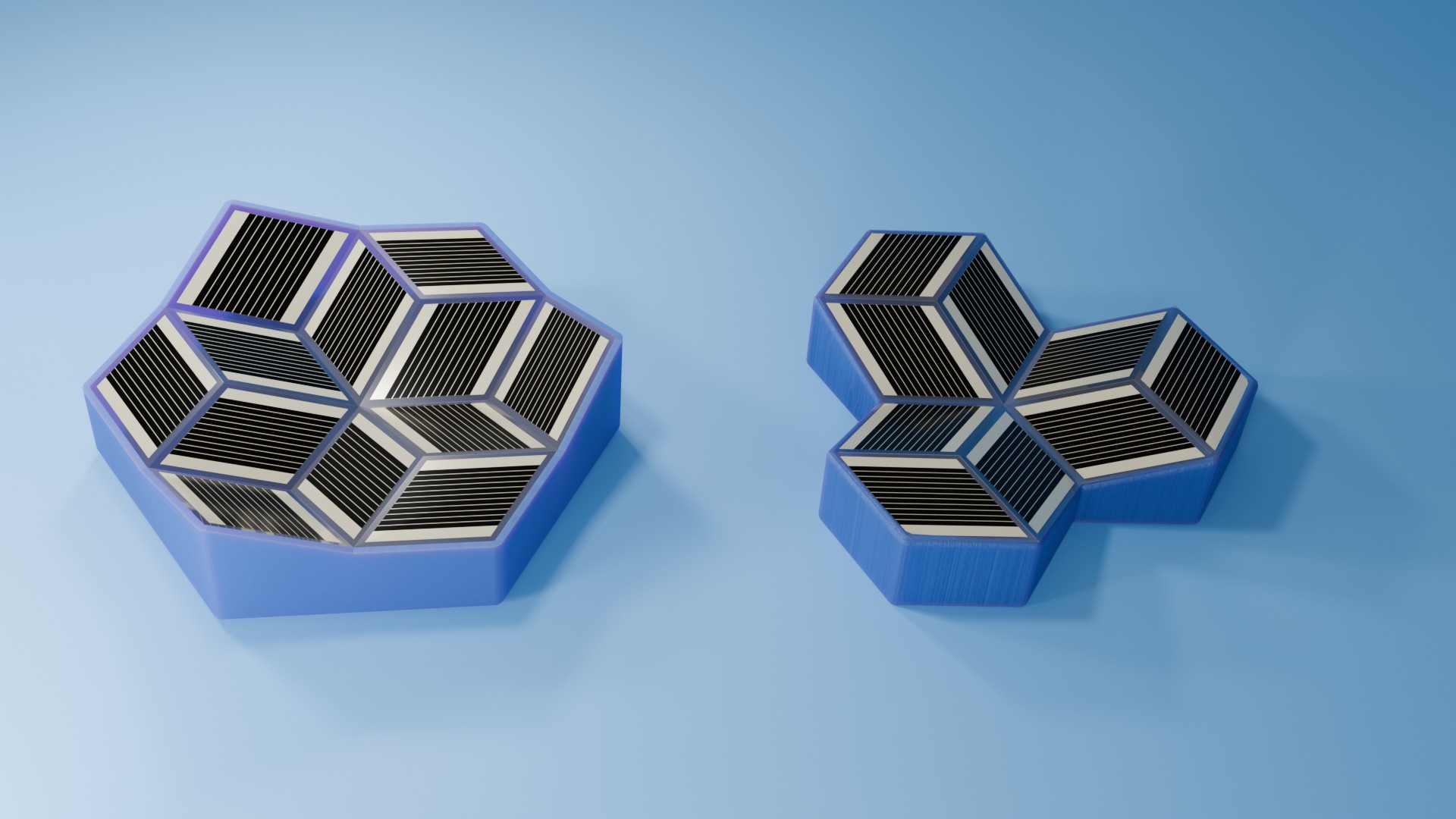

основная конфигурация: «цветок» из семи элементов и компактный массив
Почему гексагон
Форма не придумана – она считана из природы материала. Поликристаллическая структура перовскита при микроскопии показывает характерную шестиугольную зернистость. Дизайн буквально вырастает из физики.
Но у гексагона есть и строгое инженерное обоснование: правильный шестиугольник даёт 100% заполнение плоскости при тесселяции – при сборке массива не остаётся паразитных незадействованных площадей. А поворот на 60° – эквивалентная конфигурация.
Эргономика монтажа: защита от ошибки
Именно симметрия 60° решает главную эргономическую задачу модульной системы: у элемента нет «неправильной» ориентации. Монтажник не сравнивает маркировку, не ищет «верх» – элемент встаёт в массив любой из шести сторон. Это принцип poka-yoke: ошибка исключена конструкцией, а не инструкцией.
Второй уровень – масса и габарит одного элемента. Одиночный модуль рассчитан под работу одного человека: переноска, установка, замена – без подъёмного оборудования и второй пары рук. Для малых автономных установок это снимает целый класс логистических проблем.

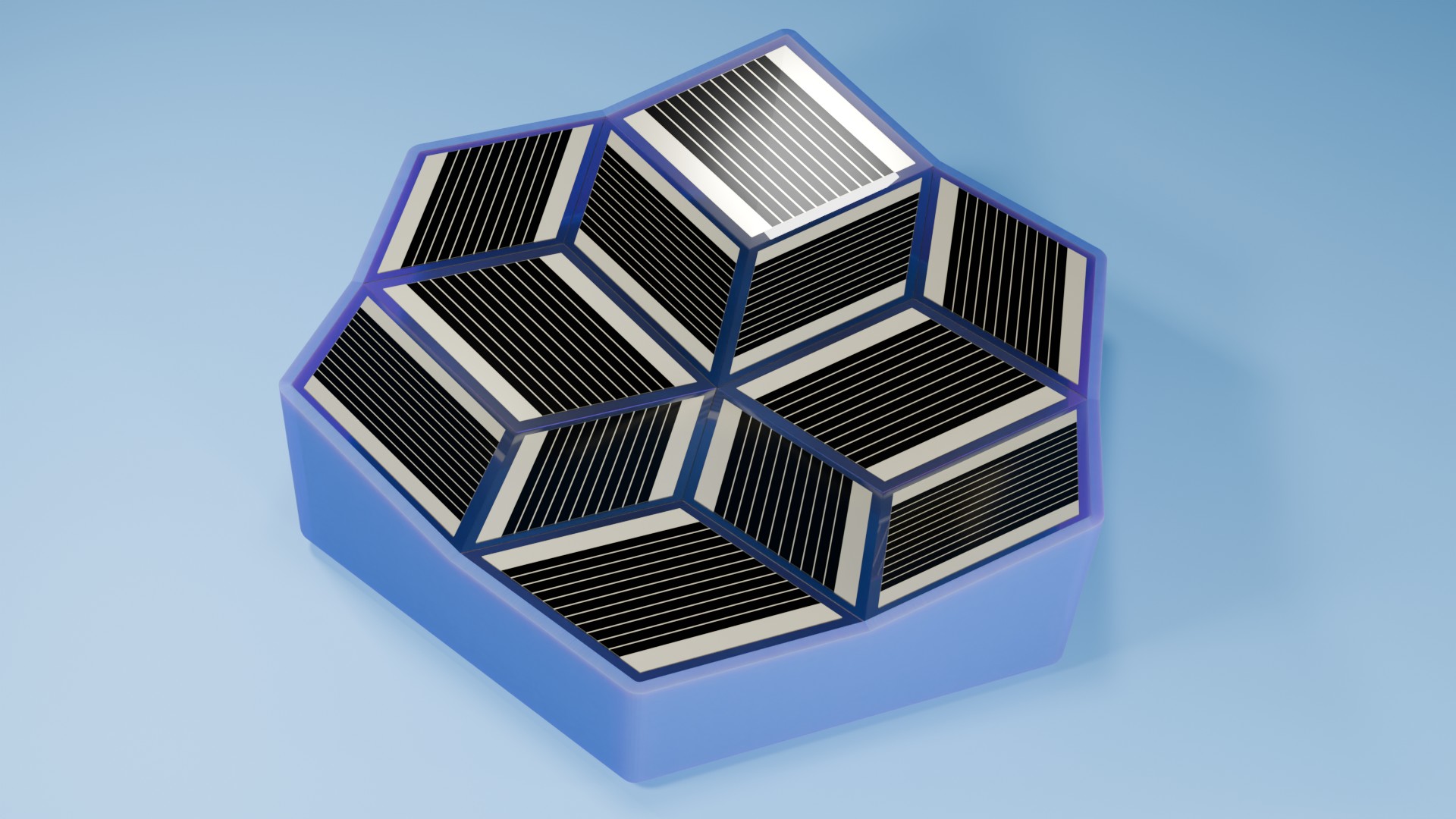

конфигурация «цветок»: один центральный и шесть периферийных элементов
Эргономика обслуживания
Стыки элементов спроектированы так, чтобы читаться как часть дизайна, а не как технический компромисс. Рамки сходятся в общий алюминиевый профиль – он одновременно несущая конструкция и кабельный канал. Никакой открытой проводки: обслуживание не требует разборки массива, а вышедший из строя элемент заменяется точечно – не панелью целиком, как у классических модулей.
Разъёмы стыкуются без зазоров – наращивание мощности сводится к добавлению элементов к существующему массиву. Система масштабируется от одиночного модуля до фасадной интеграции из 50+ элементов без потери визуальной целостности.
крестообразная конфигурация из четырёх элементов
Когнитивная эргономика: продукт объясняет себя сам
Цветовое решение имитирует физические свойства перовскита: плёнка меняет цвет от тёмно-коричневого до жёлто-зелёного в зависимости от состава. Градиент внутри модуля отсылает к этому свойству и создаёт глубину кристаллической решётки.
Это эргономика восприятия: технология читается через форму без единого слова. На питч-сессии у основателя есть 10 минут – продукт, который объясняет себя сам, экономит драгоценные минуты на то, что действительно важно: цифры и рынок.
