Корпус SXS512 — эргономика станка, которая снимает нагрузку с оператора
STAN Group – российский производитель металлообрабатывающего оборудования, выстраивающий единую дизайн-систему для всей линейки станков. SXS512 – цилиндрошлифовальный станок: его кожух защищает оператора от брызг СОЖ и стружки, глушит шум, вентилирует привод и обеспечивает доступ в рабочую зону. И при всём этом должен выглядеть как часть семейства STAN.

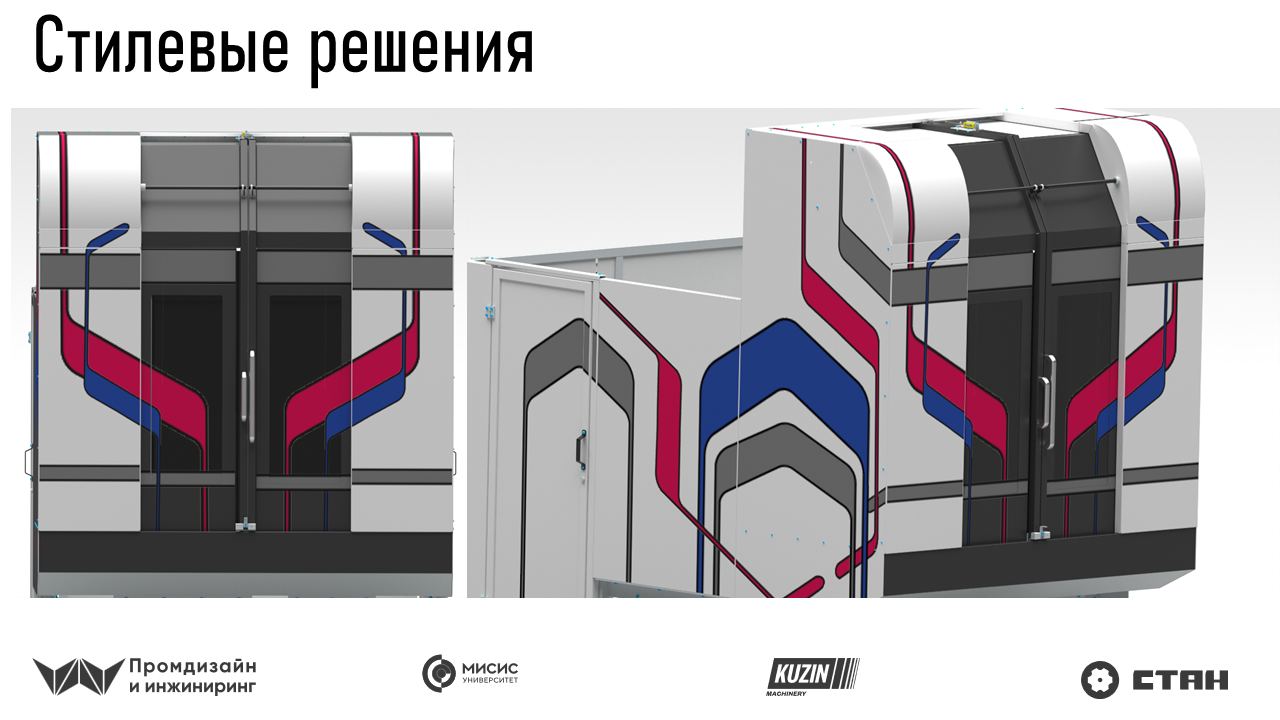

стилевые решения кожуха SXS512
Главный пользователь здесь не покупатель – оператор
Дизайн станочного оборудования – специфическая область: рядом с машиной человек проводит по 8 часов в день. Его взаимодействие с кожухом измеряется не впечатлением, а сотнями повторяющихся операций за смену. Поэтому проект строился вокруг эргономики труда, а не вокруг «картинки».
Пневматическая дверь: убираем кумулятивную нагрузку
Анализ рабочего сценария показал: оператор открывает дверь кожуха 10–20 раз в час – при установке и снятии деталей. Механическое усилие на тяжёлую дверь суммируется в значительную кумулятивную нагрузку на плечевой пояс – классический источник профессиональной усталости и микротравм.
Решение – пневматический привод основной двери. Усилие открытия снижается до нажатия кнопки. Побочный эффект не менее важен: фиксированное усилие закрытия. Дверь всегда закрывается одинаково – стабильное уплотнение независимо от усталости оператора и износа механизма. Управляемый пневмопривод обеспечивает усталостную устойчивость при обрабатывании большого количества деталей в день.

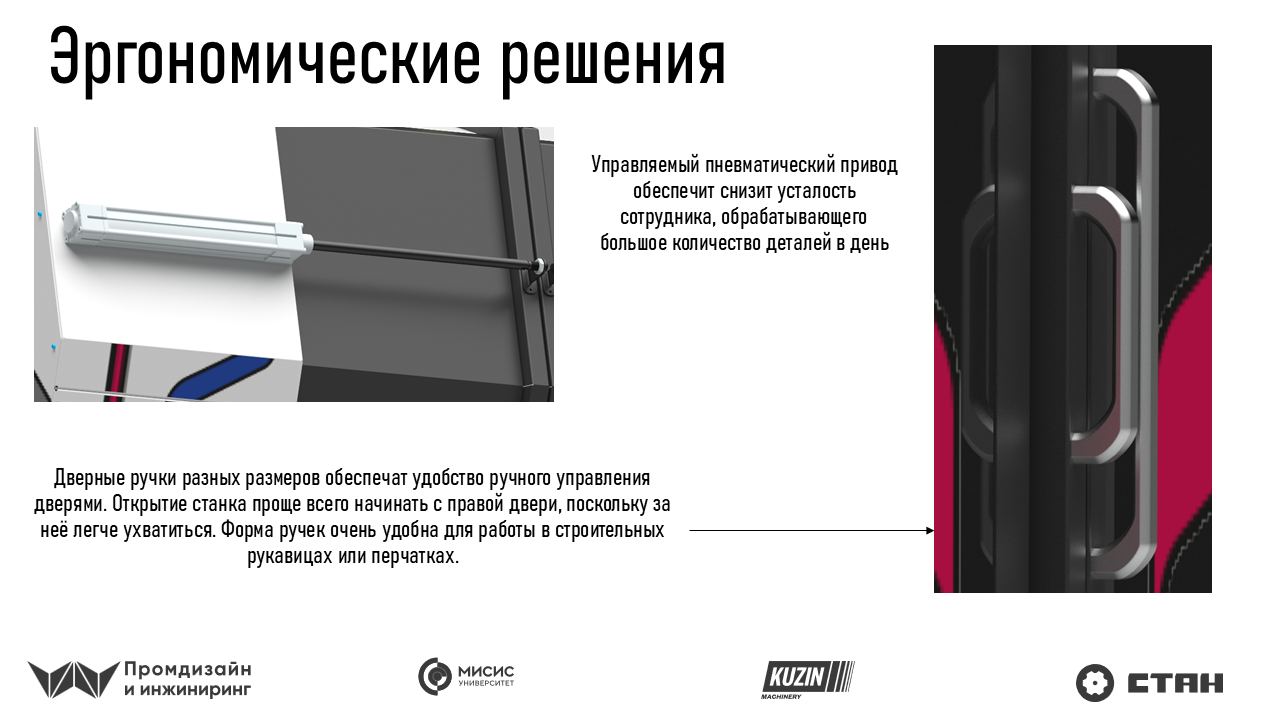

эргономические решения: пневмопривод и рукоятки двух размеров
Рукоятки двух размеров — визуальная иерархия действий
Основная дверь — большая рукоятка под силовой захват всем кулаком. Сервисные панели — малая рукоятка под точный захват двумя пальцами. Оба типа из одного семейства форм и различаются только размером.
Это не стилистика, а система подсказок: оператор считывает, какой элемент рабочий, а какой сервисный, ещё до касания. Рукоятки проектировались под работу в перчатках: достаточный размер, удобный угол, силовой захват без точного позиционирования руки — открыть дверь можно, не глядя на рукоятку.

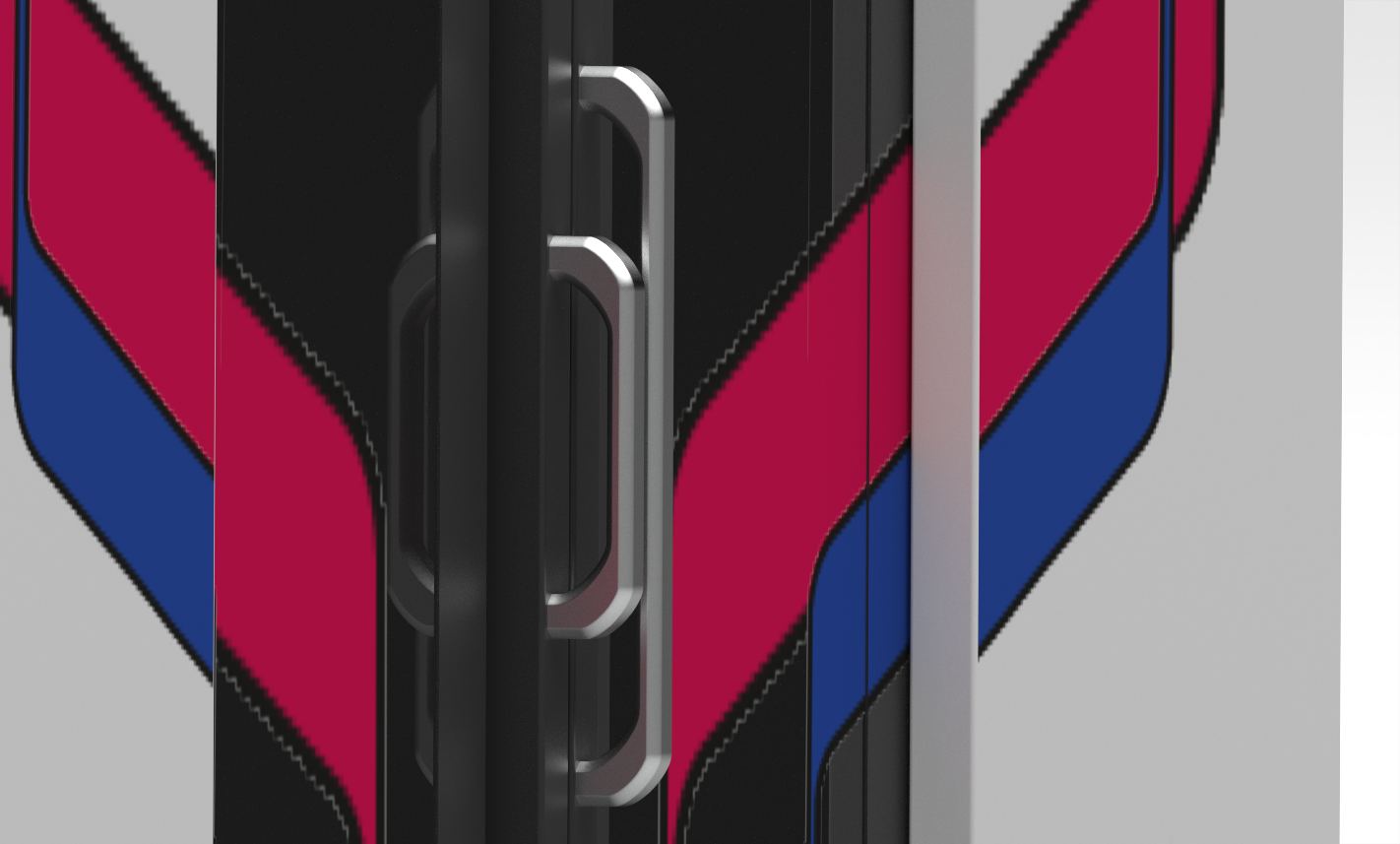

основная рукоятка: силовой захват всем кулаком, работа в перчатках
Перфорация: один элемент — три функции
Фирменный паттерн перфорации STAN — это не декор. Диаметр, шаг и расположение отверстий унифицированы для всей линейки и решают три задачи одновременно: вентиляция электропривода шлифовального круга (размер отверстий рассчитан так, чтобы стружка не попадала на привод), снижение массы конструкции — и визуальная сигнатура бренда, по которой оборудование STAN узнаётся в цеху и на выставке.

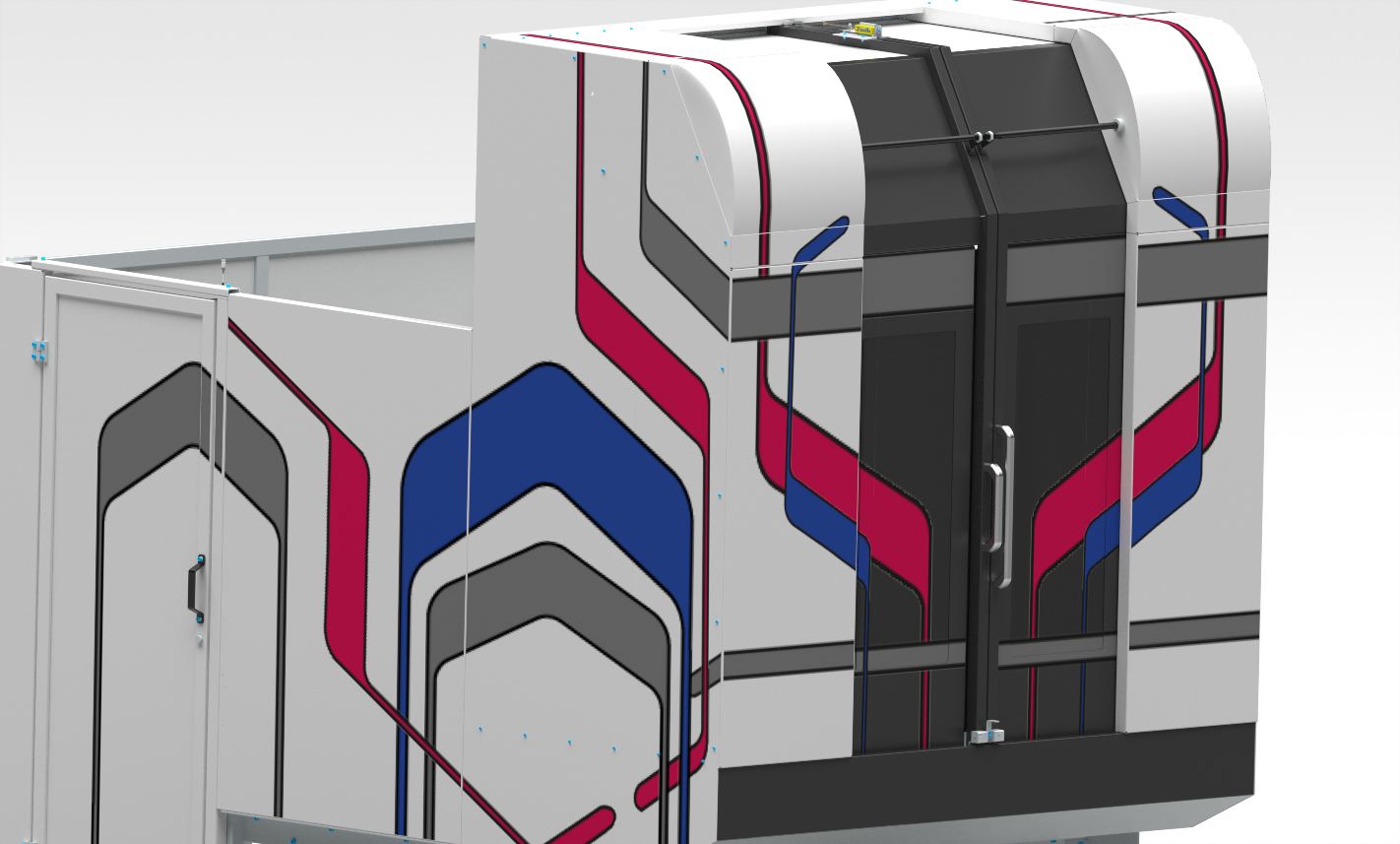

фирменная перфорация: вентиляция, масса, айдентика
Безопасность и материалы
Кожух работает в постоянном контакте с охлаждающей жидкостью, стружкой и абразивной пылью. Панели — листовая сталь с порошковым покрытием, стойким к СОЖ. Уплотнения дверей — по периметру, с лабиринтным профилем против протечек. Смотровое окно в рабочую зону позволяет контролировать процесс, не открывая дверь и не прерывая цикл.

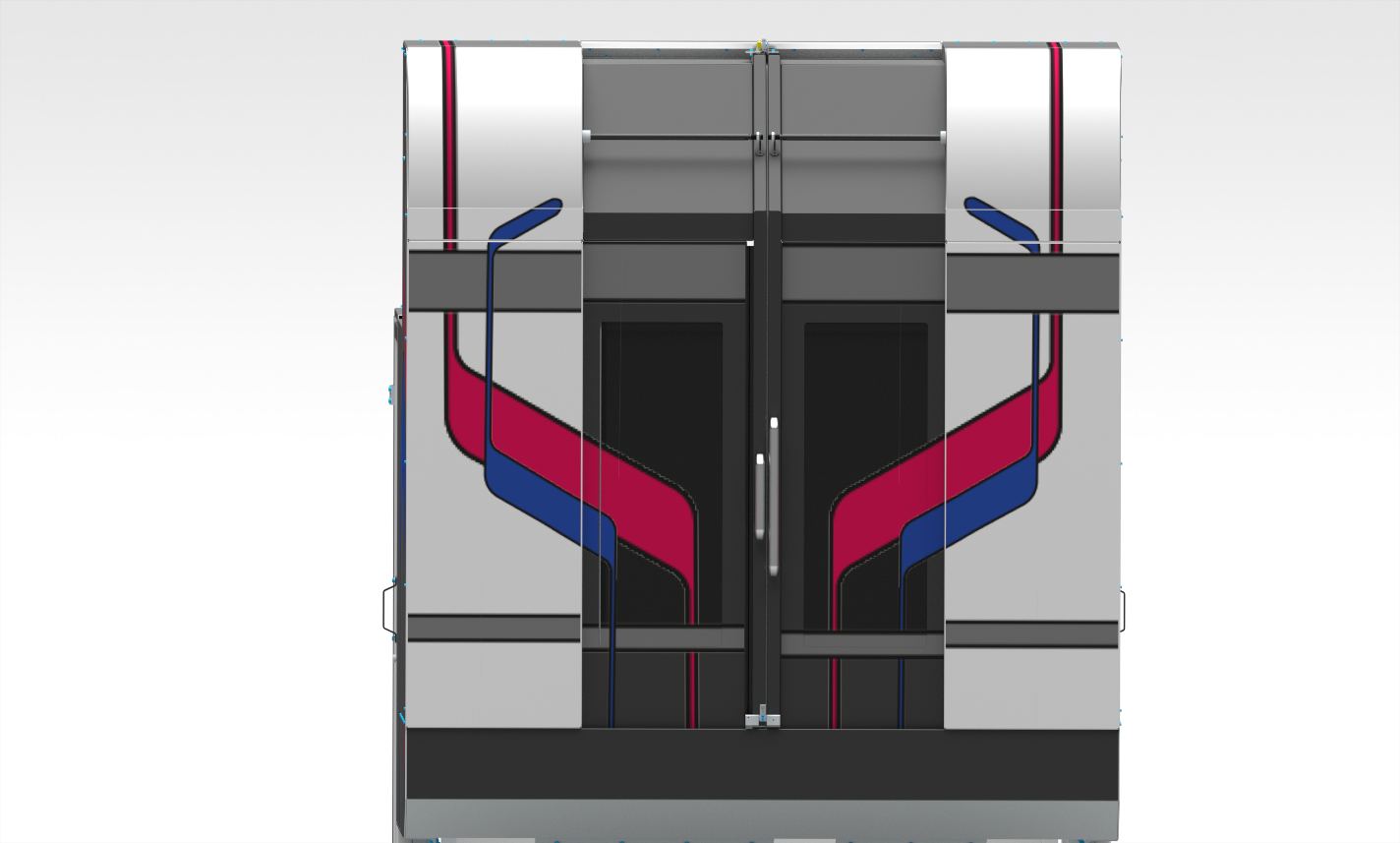

вид спереди: двустворчатая дверь и смотровое окно
Цветовая схема
Серо-стальная основа, тёмные акценты на функциональных элементах — рукоятках, окантовке окна. Светлые вставки в зонах визуального контроля. Минимализм подчёркивает технологический характер машины и держит кожух внутри дизайн-языка STAN.
